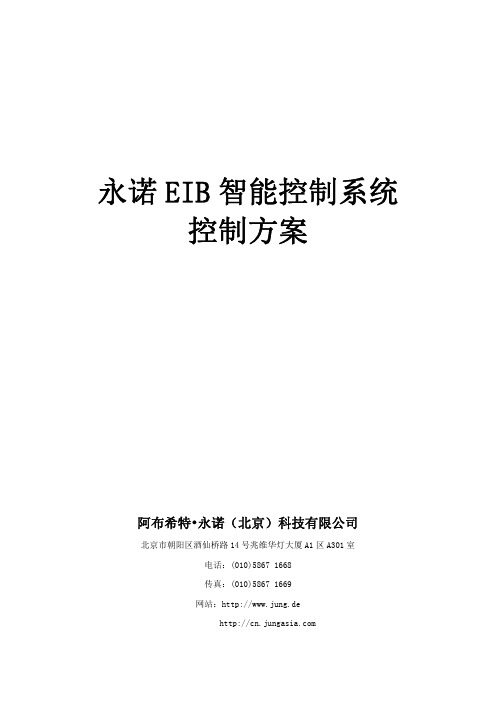

永诺EIB智能控制系统控制方案阿布希特•永诺（北京）科技有限公司北京市朝阳区酒仙桥路14号兆维华灯大厦A1区A301室电话：(010)5867 1668传真：(010)5867 1669网站：http://www.jung.de一、EIB智能控制设计标准公寓/别墅的家庭智能控制系统采用永诺EIB智能控制系统完成方案设计。
永诺EIB 智能系统采用KNX/EIB标准，即欧洲安装总线标准，可以提供家居和楼宇自动化的完全解决方案。
EIB系统从研发使用至今，已经成功使用近20年，现已被广泛应用于智能建筑、公寓别墅以及高档酒店中的灯光、窗帘、空调、安防等设备的智能控制。
本设计方案主要参照以下设计标准：①EIBA标准②GB50258-96 (电气装置安装工程施工及验收标准)③JGJ/T16-92 （民用建筑电气设计规范）④EN50090 （欧洲电工标准）二、永诺KNX/EIB系统简介永诺（JUNG）是德国最大的电气接线装置及系统的制造与销售商之一。
公司自1912年成立以来，迄今已近百年的历史。
永诺的产品研发机构和工厂位于德国沙克斯缪勒，产品均为在德国生产和制造。
1、KNX/EIB简介及传输技术特点KNX/EIB 是一个基于事件控制的分布式总线系统。
系统采用串行数据通讯进行控制、监测和状态报告。
所有总线装置均通过共享的串行传输连接（即总线）相互交换信息。
数据传输按照总线协议所确定的规则进行。
需发送的信息先打包形成标准传输格式（即报文），然后通过总线从一个传感装置（命令发送者）传送到一个或多个执行装置（命令接收者）。
EIB系统为总线式系统结构，通过一条EIB总线（2×2×0.8mm）将每个控制模块及开关模块连接在总线上形成完整系统，每个总线元件具有单独的CPU芯片和存储器，可独立工作和与总线通讯。
通过总线命令实现任务功能的互相关联和沟通。
EIB系统的基本结构是“线”，一条“线”可以根据电源种类最多接入64个元件，通过线路耦合器最多可以将15条支线连接为一个“域”，而通过干线耦合器可以将15个“域”连接成一个庞大的系统。
•舒适：现代化的舒适环境•灵活：在组织结构或者使用范围发生变化时具有灵活性•经济：更低的能耗和运营成本•安全：时刻确保安全，紧急情况下的人身安全保护措施以及设备损失最小化•可靠：任何时候都可靠运行控制方式：1、存在感应器控制：存在感应器可以用于自动控制灯光的恒照度控制，如：当房间照度低于设定值时自动开启灯光，而高于设定照度值时自动调节灯光亮度，达到室内灯光为恒照度。
而且可以设定在非工作时间时，如果办公室没人，灯光会被关掉，达到人来灯亮人走灯灭。
恒照度控制结合日光照度提供我们必须的室内亮度——靠近窗户的灯光调低一些，靠近内墙的灯光则需调得更亮一些，以达到节省照明耗能。
2、可视化中控软件控制：中控室安装中控软件，通过图像化界面可以对整个办公区域的任意回路的灯光进行监控与智能控制。
通过中控软件中的定时功能，系统可以对照明进行定时控制，如早上8:00上班定时开灯，下午17:00之后定时关灯。
控制内容：1 灯光开关2 灯光调光3 时间控制办公大楼方案介绍上图区域可以实现人来灯光/空调自动打开，人离开后自动延时关闭的控制方式，这样大大节约了能源，同时提高了办公的自动化。
五、Instabus KNX/EIB系统的节能效果经过市场调研，客户主要集中在一下几个方面：由上面的图例可以看出，系统的安全、节约能源、提高舒适度成为了人们关注的焦点。
随着能源成本的不断提高，节能方面越来越受到人们的高度重视。
有关部门对一栋大楼的能耗做了如下统计：可见，空调和照明在整栋大楼的能耗中占有的比例高达80％以上，如果能在空调和照明系统上加以能源控制，将大大节约整栋的能耗。
下图是使用EIB系统前后的能源对比：1、西门子Instabus EIB 系统具有丰富的开关继电器、调光驱动设备以及各种传感设备，其中包括照度感应器及相关的控制设备，完全可以对整个灯光系统进行灯光的开关、调光、照度设定等的控制。
**采用西门子instabus EIB智能照明控制系统一、项目介绍六、instabus KNX/EIB系统的管理方式instabus KNX/EIB欧洲安装总线系统的远程管理软件为EIB Combridge Studio中控软件。

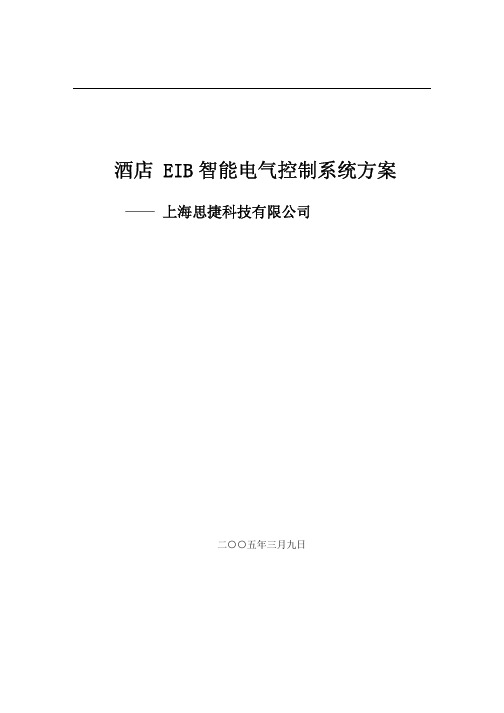

酒店 EIB智能电气控制系统方案 —— 上海思捷科技有限公司二○○五年三月九日酒店EIB智能电气控制系统方案目录前 言 (3)第一章 Instabus EIB 系统概述 (3)1.1 merten Instabus EIB总线拓朴结构 (4)1.2 merten Instabus EIB的特点 (4)1.3 精美的外形设计 (5)1.4 Instabus EIB 系统功能介绍 (5)第二章 酒店EIB智能系统方案介绍 (6)2.1 客房智能控制方案 (6)2.1.1 客房基本功能概述 (6)2.1.2 各类客房功能说明 (8)2.1.3 客房控制系统结构示意图 (8)2.1.4 客房选用设备介绍 (9)2.2 酒店大堂和多功能会议厅的灯光控制功能说明 (10)2.2.1 酒店大堂智能灯光控制 (10)2.2.2 多功能会议厅的智能控制 (10)2.3 酒店电气智能控制系统组网 (11)2.4 merten INSTABUS EIB 智能产品介绍 (12)第三章 EIB系统基本技术参数 (16)第四章 项目清单 (17)第五章 设计依据 (19)酒店EIB智能电气控制系统方案前 言21世纪是一个飞速发展的时代，而对于21世纪的酒店业，人们提出了更多的需求。
新概念的酒店是科技、多元、网络、星级、绿色、人文，同时又具有各自保持鲜明个性的酒店，服务更加人性化，智能化。
对于不断提高的需求，酒店业该如何应对？来自德国的专业电气智能控制系统merten Instabus EIB系统，为酒店业提出了完善的解决方案。
第一章 Instabus EIB 系统概述EIB系统既是一个面向使用者、体现个性的系统又是一个面向管理者的系统，使用者可根据个人的需求任意修改系统的功能，达到最佳的效果，并可通过操作控制面板等(如按钮开关、遥控器等)来控制灯光的开关或调光、窗帘的开/合，场景的开启等，另一方面，EIB系统还提供可视化软件，管理者可通过计算机对大型的建筑的照明或整个小区的路灯、泛光、喷泉等进行集中智能管理，并实现系统范围内的安全监视。
EIB智能照明控制系统一、前言照明控制系统传统是以照明配电箱通过手动开关来控制照明灯具的通断，或通过回路中串入接触器，实现远距离控制。
而今出现的建筑物自控(BA)系统，是以电气触点来实现区域控制、定时通断、中央监控等功能。
由于照明控制系统在BA系统中并非独立，同时控制功能简单，因此使用上有一定的局限性。
故当BA 系统出现故障时，照明系统亦受到影响。
随着微电子技术与数字化技术的发展，开发出了智能化水平更高的专业照明控制的独立系统，从而能节约能源、延长灯具寿命、提高照明质量。
根据使用单位的经验，不仅在照明管理与设备维修的简单及降低费用外，还对环境改善、提高工作效率都有着显著的效果。
二、系统的结构和组成智能照明控制系统按网络的拓扑结构，大致有以下两种型式，总线式和以星形结构为主的混合式。
它们各有特色，前者灵活性较强，易于扩展，控制相对独立，成本较低。
后者可靠性较高，故障诊断和排除简单，存取协议简单，传输速度较高。
一般智能照明控制系统都为数字式照明管理系统，它由系统单元，输入单元和输出单元三部分组成。
除电源设备外，每一单元设置唯一的单元地址，并用软件设定其功能。
通过输出单元来控制各负载回路，各种形式的单元简述如下：1，系统单元：用于提供工作电源，源系统时钟及各种系统的接口，包括系统电源、各种接口（PC、以太网、电话等），网络桥。
主系统对各区域实施相同的控制和信号采样的网络；子系统则对各分区实施不同具体控制的网络。
主系统和子系统之间通过信息等元件连接，实现数据传输。
2，输入单元：用于将外部控制信号变换成网络上传输的信号；如可编程的多功能（开/关、调光、定时、软启动/软关断等）输入开关、红外线接收开关及红外线遥控器（实现灯光调光或开/关功能）。
各种型式及多功能的控制板，（如有的提供LCD页面显示和控制方式，并以图形、文字、图片来做软按键，可进行多点控制、时序控制、存储多种亮模式等），各种功能传感器（如红外线传感器可感知人的活动以控制灯具或其他负载的开关, 亮度传感器）,通过对周围环境的亮度的检测，调整光源的亮度，使周围环境保持适宜的照度，以达到有效利用自然光，节约电能。

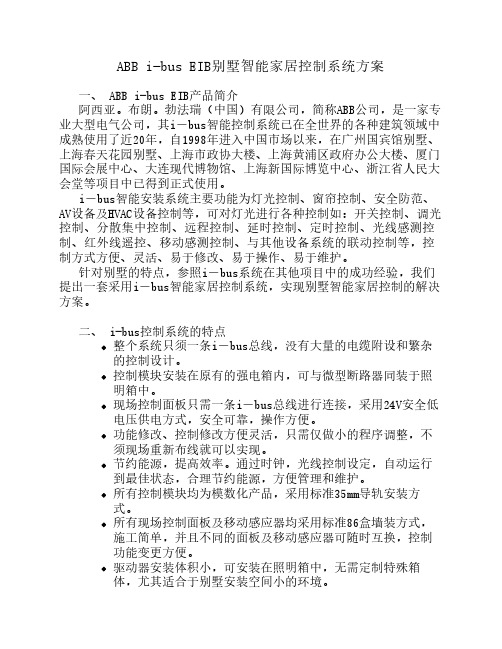

ABB i-bus EIB别墅智能家居控制系统方案一、 ABB i-bus EIB产品简介阿西亚。
布朗。
勃法瑞（中国）有限公司，简称ABB公司，是一家专业大型电气公司，其i－bus智能控制系统已在全世界的各种建筑领域中成熟使用了近20年，自1998年进入中国市场以来，在广州国宾馆别墅、上海春天花园别墅、上海市政协大楼、上海黄浦区政府办公大楼、厦门国际会展中心、大连现代博物馆、上海新国际博览中心、浙江省人民大会堂等项目中已得到正式使用。
i－bus智能安装系统主要功能为灯光控制、窗帘控制、安全防范、AV设备及HVAC设备控制等，可对灯光进行各种控制如：开关控制、调光控制、分散集中控制、远程控制、延时控制、定时控制、光线感测控制、红外线遥控、移动感测控制、与其他设备系统的联动控制等，控制方式方便、灵活、易于修改、易于操作、易于维护。
针对别墅的特点，参照i－bus系统在其他项目中的成功经验，我们提出一套采用i－bus智能家居控制系统，实现别墅智能家居控制的解决方案。
二、 i-bus控制系统的特点整个系统只须一条i－bus总线，没有大量的电缆附设和繁杂的控制设计。
控制模块安装在原有的强电箱内，可与微型断路器同装于照明箱中。
现场控制面板只需一条i－bus总线进行连接，采用24V安全低电压供电方式，安全可靠，操作方便。
功能修改、控制修改方便灵活，只需仅做小的程序调整，不须现场重新布线就可以实现。
节约能源，提高效率。
通过时钟，光线控制设定，自动运行到最佳状态，合理节约能源，方便管理和维护。
所有控制模块均为模数化产品，采用标准35mm导轨安装方式。
所有现场控制面板及移动感应器均采用标准86盒墙装方式，施工简单，并且不同的面板及移动感应器可随时互换，控制功能变更方便。
驱动器安装体积小，可安装在照明箱中，无需定制特殊箱体，尤其适合于别墅安装空间小的环境。
现场控制面板(Triton面板)可现场记忆场景，随时可对场景控制效果进行调整。
家庭智能控制系统具体方案设计佘山庄园为高档住宅社区，主要由高档别墅住宅组成，四户样板面积约为：680，790，980平方米左右。
别墅特点为:高档精装修住宅，面积较大房间较多，设备控制内容多，控制功能全。
1、家庭智能控制系统方案控制内容从考虑业主舒适、便捷、健康、节能以及电气与人和谐统一的控制思想和要求，根据招标要求，在该方案中用ABB I-BUS系统完成家居智能控制如下设计控制：该别墅智能家居控制主要进行如下设计：别墅灯光智能控制（含园林等）电动窗遮阳系统控制温度采暖控制（风机盘管控制）A V设备控制别墅插座电源及灌溉等其他设备控制远程控制触摸电脑显示控制设备联动控制。
2、家庭电气设备控制思路家庭电气设备控制如灯光、电动窗电源插座等设备控制。
特点为点位较多，使用频繁性。
故设计中要充分考虑安全性、可靠性、独立性、私密性。
以上设计思路为家庭智能控制系统设计的重要环节。
3、家庭电气设备控制方案家庭电气设备的控制主要由ABB I-BUS系统的输出控制模块和传感元件的控制面板完成。
灯光等输出控制模块选用2-8路的每路4-6A的双值输出驱动模块SA/SX.X.X挂在总线上，直接带灯光、灌溉泵的接触器、电源插座等控制电器负载，完成单独灯光回路和厨房插座回路的智能控制。
选用500W的调光器6197模块，可实现各种调光功能控制，如照度的平滑调解，照度开启预设，照明线路损坏报警等功能。
控制点位数量和回路数依照提供的别墅平面图进行估算，实际依照精装修设计计算。
每幢别墅控制点位表参见附件点位表。
驱动模块数量驱动模块的功能参见附件产品介绍。
电动窗输出控制模块选用2，4路的百叶窗驱动器JA/SX.X.X挂在总线上，直接接电动窗帘的220V AC电机，完成电动窗帘的控制。
该百叶窗驱动器不同于一般的其它产品通过控制接触器完成的电动窗控制功能，其直接带负载，可以完成电动窗的多种功能控制：开拉闭合、升降、百叶的翻转调整，开启位置预设、渐进调节等多种控制功能。
EIB 智能环境控制系统系统硬件说明1.一般要求A.系统利用现场总线控制方式进行信息传送。
与此总线联接的主要为总线耦合器，带传感器和执行功能的终端电器。
系统的容量能应不少于12000个监控点以满足日后有系统变化的需要。
B.系统电器采用模块形式，按其结构方式可分为：1)用在配电箱中成排安装的电器或用在端墙通道中成排安装的电器，它们是用卡板快速固定在符合DIN EN50022 的卡轨上。
2)作为现有建筑安装用开关和插座生产纲领补充所需的嵌壁式电器或凸壁式电器；3)直接安装在用电设备内部的电器，如灯、百页帘的传动机械。
C.总线耦合器总线耦合器，除了通过公用芯线偶的通信发送级与接收级以外，还包括通信报告处理时用于电子或微型控制器的调压单元。
此外，还可以有面向用途的程序，例如将负荷开关的定时通断功能包括继电控制的逻辑储存入总线耦合器中。
D.终端电器电器的功能除了决定于终端电器中应用模块的电子以外，主要是取决于总线耦合器听应用程序。
这种应用程序通过参数的调整是可以修改的（可以参数化），或通过总线可远程负载。
在调试运行时仍可确定电器的结构类型，或更改，或简化，也就是说，随着今后用途的变化可实现“改装”。
E.接口接口可用来耦合外部的辅助装置（例如个人计算机）以便实现地址化与参数化，操作与观察以及通过插接式终端操作装置进行故障诊断。
2.基本电器基本电器是指EIB 控制总线系统正常工作所需的电器。
基本电器有：1) 供电电源；2) 电抗器；3) 数据排；4) 连接器。
A.供电电源供电电源是为 EIB 控制总线系统产生所需的保护小电压（安全电压）-24V。
每根总线都需备有供电电源。
它适用于安装在建筑物用配电装置中或端墙安装通道中，其技术数据为：额定电压原边：~220V+10%/-15%，50Hz额定电压副边：保护小电压（SELV）-24V±1V额定电流副边：320mA，限流副边：500mA，连接端子原边：不用螺丝的插接式接线端子，截面 1mm2~2.5mm2副边：数据排上的压力触头。

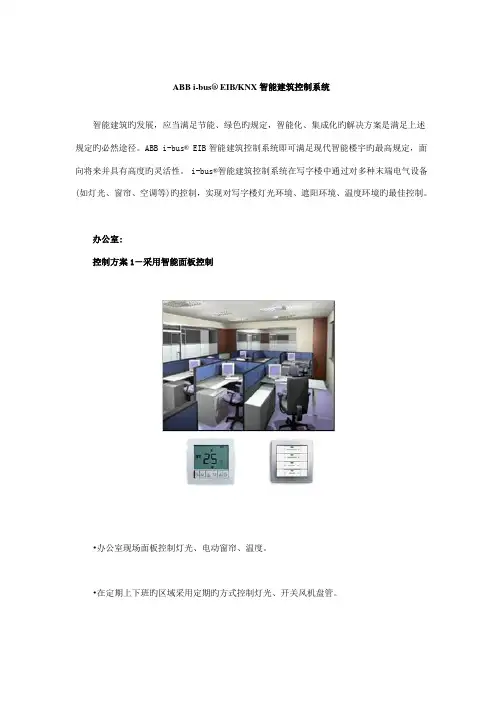

解决方案 ABB i-bus® EIB智能安装控制系统ABB i-bus智能控制系统目录一、i-bus智能控制系统介绍二、会展中心i-bus方案三、广场i-bus方案四、步行街i-bus方案五、体育馆i-bus方案六、商场i-bus方案七、地下车库i-bus方案八、机场i-bus方案九、办公楼i-bus方案十、酒店i-bus方案十一、医院i-bus方案ABB i-bus智能控制系统i-bus智能控制系统ABB i-bus EIB智能控制系统广泛用于电气设备的控制，其主要功能为灯光控制、电动窗帘控制、安全防范、AV设备、空调、地加热及风机盘管控制。
i-bus系统主要由智能面板开关和执行模块两部分组成，智能面板开关一般安装在现场如公共通道、会议室、宴会厅、领导办公室或报告厅等处，您可以使用智能面板控制灯光开关、调光、电动窗帘、空调等，执行模块则安装在标准的照明控制箱中，负责执行面板开关发出的命令，对灯光、窗帘等进行控制。
所有智能面板及执行模块由一根i-bus总线连接起来，总线电缆采用符合EIB标准的4芯屏蔽双绞线。
i-bus系统所有产品均为 ABB德国制造。
ABB开发、生产i-bus系统已有20年的历史，产品种类全，技术成熟，已被广泛应用在各种公共建筑中。
i-bus系统符合国际公认的EIB标准即欧洲安装总线标准。
i-bus系统原理说明：会展中心i-bus方案控制区域：展览区、公共通道、演讲厅、会议厅、报告厅、宴会厅、地下车库、外立面及园林照明。
实现功能:1、光线感应控制灯光开关。
2、移动感应控制灯光开关。
3、定时控制灯光开关。
4、中控电脑集中监视和控制灯光开关。
5、与消防系统联动。
6、智能面板现场控制灯光、窗帘、风机/盘管。
7、会议室场景控制，AV设备控制。
8、可对灯光进行单独开关、分组开关、总开总关控制。
展区可对灯光及遮阳窗进行控制，可通过中控电脑的图形界面进行集中监视和控制，同时在展区现场安装有红外接口，可通过手持红外遥控器在现场对展区的灯光及窗帘进行控制。
