实验 7.5.2:无线配置练习
- 格式:pdf
- 大小:1.81 MB
- 文档页数:35
路由器配置专业:班级:姓名:学号:指导教师:日期: 2012年12月14日一、实验概述实验目的:了解并掌握划分网段的依据和方法。
熟练掌握路由器的配置。
实验内容:使用5台电脑,配置在3个局域网网段中,需要通过路由器的静态路由表配置,使得这5台电脑能相互通信。
要求:路由器R3的f0/0接口与PC1、PC2处于10.10.81.0~10.10.81.15网段中路由器R2的f0/0接口与PC3、PC4处于10.10.81.16~10.10.81.31网段中路由器R4的f0/0接口与PC5处于10.10.81.128~10.10.81.255网段中10.10.81.0/24网段剩余的IP地址段为:10.10.81.32~10.10.81.127,将这些地址合理分配到R1,R2,R3,R4的串口S0/0,S0/1,S0/2上,并配置静态路由,使得这5台电脑能相互通信。
1)配置路由器串口的IP地址时,不得使用以上提到的地址段以外的地址。
2)以上地址的第三字节81,可能需要根据实际情况自己修改,以避免在实验室做实验时的地址冲突。
3)上述拓扑中所有电脑均由路由器模拟,因此,需要在它们的f0/0接口配置IP地址、子网掩码,还需要配置静态路由。
二、实验环境使用GNS3模拟CISCO的交换机和路由器、Windows系统。
三、实验步骤搭建拓扑图。
用路由器7200模拟电脑,使用GNS3软件提供的交换机。
根据要求,在图中标出各电脑的IP。
实验指导书所规定:PC1 f0/0接口IP:10.10.5.1 ,PC2 f0/0接口IP:10.10.5.2 ,209R3 f0/0接口IP:10.10.5.3 ,PC3 f0/0接口IP:10.10.5.21 ,PC4 f0/0接口IP:10.10.5.22 ,PC5 f0/0接口IP:10.10.5.201 ,209R2 f0/0接口IP:10.10.5.23 ,209R1 f0/0接口IP:10.10.5.203 。
无线C C N A 实验报告书一.实验目的实现拨号,安全的vlan等功能。
二.实验准备Server的具体信息:三.拓扑图四.具体步骤1).根据原理连接物理结构2).配置各个pc,Router,Server,Switch如下R2的配置如下://进入特权模式Router>enable//进入全局模式Router#configuer terminal//进入接口模式Router(config)#interface fastEthernet 0/0//打开端口Router(config-if)#no shutdown//配置IP地址Router(config-if)#ip address 172.17.1.1 255.255.255.0 Router(config-if)#exit//进入串行端口Router(config)#interace serial 2/0Router(config-if)#no shutdownRouter(config-if)#ip address 192.168.1.1 255.255.255.0 //配置时钟频率Router(config-if)#clock rate 64000Router(config-if)#exitRouter(config)#interace serial 3/0Router(config-if)#ip address 192.168.3.1 255.255.255.0 Router(config-if)#clock rate 64000Router(config-if)#exit//配置路由协议Router(config)#router ospf 1Router(config-router)#network 172.17.1.0 0.0.0.255 area 0 Router(config-router)#network 192.168.3.0 0.0.0.255 area 0 Router(config-router)# network 192.168.1.0 0.0.0.255 area 0 Router(config-router)#exitR1的配置如下:Router>enableRouter#configuer terminalRouter(config)#interface fastEthernet 0/0Router(config-if)#no shutdownRouter(config-if)#ip address 172.17.2.1 255.255.255.0 Router(config-if)#exitRouter(config)#interace serial 2/0Router(config-if)#no shutdownRouter(config-if)#ip address 192.168.1.2 255.255.255.0 Router(config-if)#clock rate 64000Router(config-if)#exitRouter(config-if)#no shutdownRouter(config-if)#ip address 192.168.2.1 255.255.255.0 Router(config-if)#clock rate 64000Router(config-if)#exitRouter(config)#router ospf 1Router(config-router)#network 172.17.2.0 0.0.0.255 area 0 Router(config-router)#network 192.168.2.0 0.0.0.255 area 0 Router(config-router)# network 192.168.1.0 0.0.0.255 area 0 Router(config-router)#exitR4的配置如下:Router>enableRouter#configuer terminalRouter(config)#interface fastEthernet 0/0Router(config-if)#no shutdownRouter(config-if)#ip address 172.17.3.1 255.255.255.0 Router(config-if)#exitRouter(config)#interace serial 2/0Router(config-if)#no shutdownRouter(config-if)#ip address 192.168.2.2 255.255.255.0 Router(config-if)#clock rate 64000Router(config-if)#exitRouter(config-if)#no shutdownRouter(config-if)#ip address 192.168.3.2 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#exitRouter(config)#router ospf 1Router(config-router)#network 172.17.3.0 0.0.0.255 area 0Router(config-router)#network 192.168.2.0 0.0.0.255 area 0Router(config-router)# network 192.168.3.0 0.0.0.255 area 0Router(config-router)#exitR5的配置如下:Router>enableRouter#configuer terminalRouter(config)#interface fastEthernet 0/0Router(config-if)#no shutdownRouter(config-if)#ip address 172.17.1.2 255.255.255.0Router(config-if)#exit//定义拨号客户端的IP地址池Router(config)# ip local pool adsl 202.114.47.20 202.114.47.100//配置RADIUS服务器地址、端口和密码Router(config)# radius-server host 202.114.47.10 auth-port 1645 key 123456//配置认证服务器的相关选项Router(config)#aaa new-modelRouter(config)#aaa authentication ppp default group radius Router(config)#aaa authentication login default group radius Router(config)#aaa authorization network default group radius //配置虚拟专用拨号Router(config)#vpdn enable//定义拨号组Router(config)#vpdn-group adslRouter(config-vpdn)#accept-dialin//配置协议为pppoeRouter(config-vpdn-acc-in)#protocol pppoe//定义虚拟接口Router(config-vpdn-acc-in)#virtual-template 1Router(config-vpdn-acc-in)#exitRouter(config-vpdn)#exit//进入接口Router(config)# interface Virtual-Template 1//借用实际物理端口,内部端口Router(config-if)# ip unnumbered FastEthernet0/1//给用户接点分配IP地址Router(config-if)#peer default ip address pool adslRouter(config-if)#exit//实际接口配置Router(config)#interface fastEthernet 0/1Router(config-if)#ip address 202.114.47.1 255.255.255.0//内部接口配置允许pppoe拨号Router(config-if)#pppoe enableRouter(config)#rou ospf 1Router(config-router)#network 202.114.47.0 0.0.0.255 area 0 Router(config-router)#network 172.17.1.0 0.0.0.255 area 0 Router(config-router)#exitSo的配置如下:Switch>enableSwitch# configuer terminal//定义vlanSwitch(config)#vlan 10Switch(config-vlan)#Switch(config-vlan)#vlan 20Switch(config-vlan)#exitSwitch(config)#interface fastEthernet 0/1//定义端口模式Switch(config-if)#switchport mode trunkSwitch(config-if)#exitSwitch(config)#interface fastEthenernet 0/2//定义端口在那个VLAN下Switch(config-if)#switchport access 10Switch(config-if)#interface fastEthenernet 0/3Switch(config-if)#switchport access 20Switch(config-if)#exitR0的配置如下:Router>enabieRouter# configuer terminalRouter(config)#interface fastEthenernet 0/0Router(config-if)#no shutdowmRouter(config-if)#ip address 172.17.2.2 255.255.255.0 Router(config-if)#exitRouter(config)#interface fastEthenernet 0/1Router(config-if)#no shutdownRouter(config-if)#exit//定义子接口Router(config)#interface fastEthenernet 0/1.2//定义VLAN协议Router(config-subif)#encapsulation dotQ 10Router(config-subif)#no shutdownRouter(config-subif)#ip address 210.43.32.1 255.255.255.0Router(config-subif)#exitRouter(config)#interface fastEthenernet 0/1.3Router(config-subif)#encapsulation dotQ 20Router(config-subif)#no shutdownRouter(config-subif)#ip address 210.43.33.1 255.255.255.0 Router(config-subif)#exitRouter(config)#router ospf 1Router(config-router)#network 210.43.32.0 0.0.0.255 area 0 Router(config-router)#network 210.43.33.0 0.0.0.255 area 0 Router(config-router)#network 172.17.2.0 0.0.0.255 area 0 Router(config-router)#exitAAA-server的配置:ClientName:adsl ClientIp:202.114.47..1Secret:123456UserName:ccna Password:ccna无线路由器的配置如下:选择:PPPOE模式UserName:ccna Password:ccnaStraic DNS 1: 172.17.3.3AP0(Access Point0)的配置如下:Port 0的配置如下:Port Status:勾选ONBandwidth和Duplex 勾选AutoPort 1的配置如下:SSID:vlan1勾选WPA-PSK pass phrase :1234567890AP1(Access Point1)的配置如下:Port 0的配置如下:Port Status:勾选ONBandwidth和Duplex 勾选Auto勾选WEP key:1231231230DNS服务器的配置如下:Name:Address :172.17.3.2WEB服务器的配置如下:四.实验总结通过半年的学习,我们对无线知识有了更多的了解。
PT 练习 7.3.2:配置无线 LAN 接入(教师版)拓扑图学习目标•将无线路由器添加到网络中•配置 Linksys Setup(设置)选项卡中的选项•配置 Linksys Wireless(无线)选项卡中的选项•配置 Linksys Administration(管理)选项卡中的选项•为 PC 添加无线连接•测试连通性简介此练习中,您将配置一台 Linksys 无线路由器,使其支持从 PC 的远程访问和采用 WEP 安全模式的无线连接。
任务 1:将无线路由器添加到网络中步骤 1. 将一台 Linksys WRT300N 设备添加到网络中。
单击设备管理器中的Wireless Devices(无线设备),选择 Linksys-WRT300N。
将该设备如拓扑图所示添加到交换机和 PC3 之间。
步骤 2. 配置显示名称。
步骤 3. 将 Internet 接口连接到 S1。
使用直通电缆将 Linksys 路由器的 Internet 接口连接到交换机的 Fa0/7 接口。
步骤 4. 检查结果。
完成比例应为 19%。
如果并非如此,请单击 Check Results(查看结果)查看尚未完成哪些必要部分。
任务 2:配置 Linksys Setup(设置)选项卡中的选项步骤 1. 将 Internet 连接类型设置为静态 IP。
•单击 Linksys 路由器,然后选择 GUI 选项卡。
•在 Linksys 路由器的 Setup(设置)屏幕中,找到 Internet Setup(Internet 设置)下的 Internet Connection Type(Internet 连接类型)选项。
单击下拉菜单并从列表中选择 Static IP(静态IP)。
步骤 2. 配置 WRS2 的 VLAN 88 IP 地址、子网掩码和默认网关。
•将 Internet IP 地址设置为 172.17.88.25。
•将子网掩码设置为 255.255.255.0。
实验三无线路由器的简单配置
一、实验目的
通过本实验的学习,使学生了解构建家庭无线局域网的过程,掌握无线路由器等相关设备的物理连接,掌握使用无线路由器配置家庭无线局域网的技能,培养学生对设备的使用能力以及对知识的学习探究能力,为今后继续进行无线网络方面的学习奠定基础。
二、实验条件
运行WINDOWS XP PC机,无线路由器(2个),USB无线网卡,互联网
三、实验原理及相关知识
无线路由器在无线网络里起主导作用,它是单纯性AP与宽带路由器的结合体,它借助于路由功能,可以实现家庭无线网络中的Internet连接共享,实现ADSL和小区宽带的无线共享接入。
除此之外,无线路由器可以把通过它进行无线和有线连接的终端都分配到一个子网,这样子网内的各种设备交换数据就非常方便,它可以让所有的无线客户端共享上网。
无线路由器具有宽带拨号的功能,它可以直接跟ADSL modem 连接进行宽带共享。
四、实验内容及实验步骤
1、物理连接
2、无线路由器设置
在浏览器中输入无线路由器的IP地址,根据提示输入无线路由器的登陆账号和密码进入路由器的设置界面,对W AN口进行设置,对LAN口设置,对无线参数进行设置等。
3、主机调试
搜索无线网络并连接。
4、用自己的手机搜索并验证是否能成功连接。
五、实验心得。
低碳经济与我国外贸发展的对策研究[摘要]低碳经济是可持续发展理念的体现,是解决经济发展与资源瓶颈矛盾的有效途径,但在后全球金融危机时代,却成为发达国家市场贸易保护的借口,低碳贸易壁垒将成为我国外贸发展的重大障碍。
文章就低碳经济发展的必要性以及低碳贸易发展中存在的问题进行了深入研究,提出了推动我国低碳贸易发展的政策建议。
[关键词]低碳经济;贸易壁垒;对策一、我国发展低碳经济的必要性(一)低碳经济的内涵低碳经济就是以低能耗、低污染、低排放为基础的经济模式,是含碳燃料所排放的二氧化碳显著降低的经济,是推动全球经济持续发展的必由之路。
低碳经济最初是由英国提出,其目的主要是为了确保英国在全球化经济中获得战略优势,同时维护英国的世界金融中心地——2003年英国能源白皮书明确提出:“要创建低碳经济,一是开发绿色技术,通过发展、应用和输出低碳技术来创造新的商机和就业机会,抢占低碳产业先机;二是通过碳交易等金融方式维护金融中心地位。
”尽管低碳概念的背后有浓厚的经济色彩,但是低碳发展模式契合了世界绿色增长的潮流,得到逐步认可,而且低碳经济蕴藏了巨大的发展潜力。
世行前首席经济学家斯特恩指出:“如果全球每年将GDP的1%投入低碳产业,未来每年可以避免损失GDP的5%~20%。
”近年来,日本、欧盟和美国等发达市场经济国家纷纷采取措施,加快了低碳经济发展。
(二)我国发展低碳经济的必要性2007年我国的人均GDP已达到2456美元,这表明我国正在向中低收入国家迈进。
经验表明,从低收入国家向中低收入国家迈进的发展阶段,既是一个“黄金发展期”,又是一个“矛盾凸现期”,经济快速发展与资源保护的矛盾愈加突出,生态建设和环境保护的形势日益严峻。
加快低碳经济发展,探索新型工业化道路,具有较强的现实意义。
1发展低碳经济有助于解决经济发展中的资源约束目前,我国正处在工业化和城镇化快速发展的时期。
经验表明,这也是资源消耗强度不断加大的阶段,资源短缺与经济发展的矛盾将日益突出,而人多地少、人均资源禀赋较差是我国的基本国情,45种主要矿产资源,我国人均占有量不到世界平均水平的一半,石油、天然气、铁矿石、铜和铝土矿等重要矿产资源人均储量分别为世界人均水平的11%、4.5%、42%、18%和7.3%。
实验二 路由器的基本配置【实验名称】路由器的基本配置 【实验目的】掌握路由器配置静态路由的方法 掌握路由器配置RIP 协议的方法 【技术原理】路由器属于网络层设备,能够根据IP 包头的信息,选择一条最佳路径,将数据包转发出去。
实现不同网段的主机之间的互相访问。
路由器是根据路由表进行选路和转发的。
而路由表里就是由一条条的路由信息组成。
路由表的产生方式一般有3种:直连路由:给路由器接口配置一个IP 地址,路由器自动产生本接口IP 所在网段的路由信息。
静态路由:在拓扑结构简单的网络中,网管员通过手工的方式配置本路由器未知网段的路由信息,从而实现不同网段之间的连接。
动态路由协议学习产生的路由:在大规模的网络中,或网络拓扑相对复杂的情况下,通过在路由器上运行动态路由协议,路由器之间互相自动学习产生路由信息。
【实现功能】实现网络的互连互通,从而实现信息的共享和传递。
【实验设备】路由器 RSR10(两台) PC 机(两台)直连线(3条)【实验拓扑】【实验步骤】1. 按图连接本组设备,记录所选设备号和连接端口号2. 配置PC 机IP 地址和子网掩码选择两台计算机作为本组的连通验证计算机。
配置相应的IP 地址(网络连接2)如图所示,子网掩码为24位(255.255.255.0),暂不配网关。
本次实验由于使用各实验台机柜设备,且同实验台不同实验组也分别使用不同设备,各F0/1F0/0F0/0PC1 PC2Router1Router2F0/1192.168.1.1192.168.1.254 192.168.2.1192.168.2.254192.168.100.1192.168.100.2组间设备均不连通,所以各组可按实验拓扑图做相同地址的配置,不需要转换。
3.两台机器互相Ping,记录并分析结果4.配置路由器端口地址使用第三台PC作为配置计算机,打开浏览器,通过RCMS配置本组路由设备。
配置Router1:Router1> en 14 !进入14级特权模式Router1# configure terminal !进入全局配置模式Router1(config)# interface fastethernet 0/0 !进入端口配置模式Router1(config-if)# ip address 192.168.1.254 255.255.255.0 !配置端口的IP地址和子网掩码Router1(config-if)# no shutdown !开启该端口Router1(config)# interface fastethernet 0/1Router1(config-if)# ip address 192.168.100.1 255.255.255.0Router1(config-if)# no shutdown同理配置Router2,步骤此处省略。

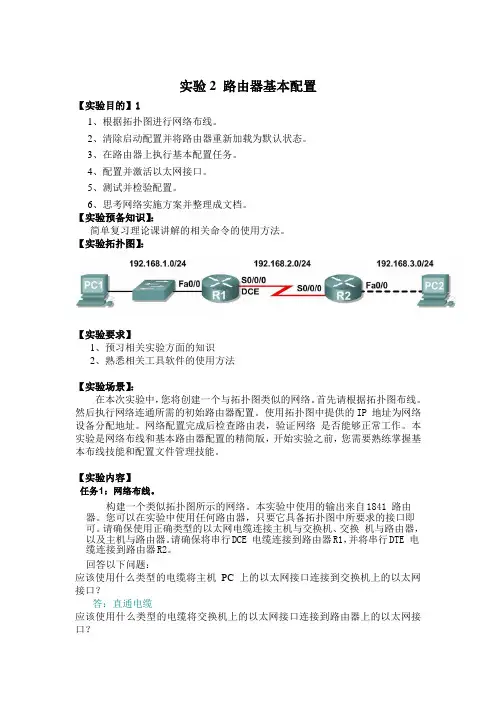

实验2 路由器基本配置【实验目的】11、根据拓扑图进行网络布线。
2、清除启动配置并将路由器重新加载为默认状态。
3、在路由器上执行基本配置任务。
4、配置并激活以太网接口。
5、测试并检验配置。
6、思考网络实施方案并整理成文档。
【实验预备知识】:简单复习理论课讲解的相关命令的使用方法。
【实验拓扑图】:【实验要求】1、预习相关实验方面的知识2、熟悉相关工具软件的使用方法【实验场景】:在本次实验中,您将创建一个与拓扑图类似的网络。
首先请根据拓扑图布线。
然后执行网络连通所需的初始路由器配置。
使用拓扑图中提供的IP 地址为网络设备分配地址。
网络配置完成后检查路由表,验证网络是否能够正常工作。
本实验是网络布线和基本路由器配置的精简版,开始实验之前,您需要熟练掌握基本布线技能和配置文件管理技能。
【实验内容】任务1:网络布线。
构建一个类似拓扑图所示的网络。
本实验中使用的输出来自1841 路由器。
您可以在实验中使用任何路由器,只要它具备拓扑图中所要求的接口即可。
请确保使用正确类型的以太网电缆连接主机与交换机、交换机与路由器,以及主机与路由器。
请确保将串行DCE 电缆连接到路由器R1,并将串行DTE 电缆连接到路由器R2。
回答以下问题:应该使用什么类型的电缆将主机PC 上的以太网接口连接到交换机上的以太网接口?答:直通电缆应该使用什么类型的电缆将交换机上的以太网接口连接到路由器上的以太网接口?答:直通电缆应该使用什么类型的电缆将路由器上的以太网接口连接到主机PC 上的以太网接口?答:交叉电缆任务2:清除配置并重新加载路由器。
步骤1:建立与路由器R1 的终端会话。
步骤2:进入特权执行模式。
Router>enableRouter#步骤3:清除配置。
要清除配置,请使用erase startup-config 命令。
当收到提示[confirm] 要求您确认是否确实想要清除NVRAM 中当前存储的配置时,按下Enter。
Router#erase startup-configErasing the nvram filesystem will remove all files! Continue?[confirm] [OK]Erase of nvram: completeRouter#步骤4:重新加载配置。

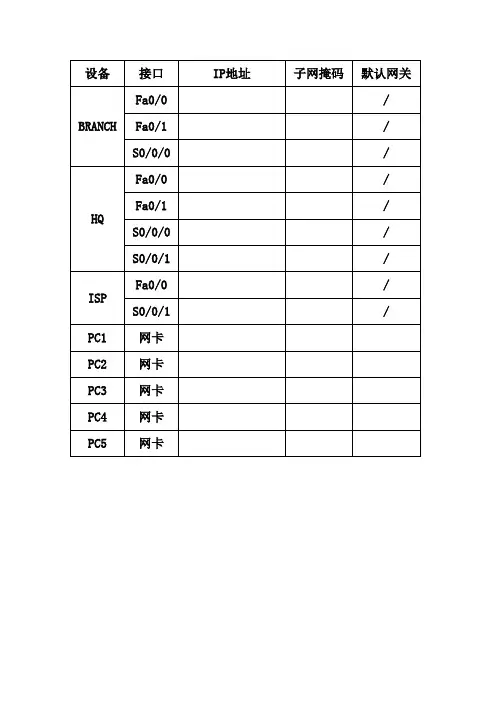

步骤1:研究网络要求。
此网络的编址方案应满足以下要求:•ISP LAN 使用209,165,200,224/27 网络。
•ISP 和HQ 之间的链路使用209.165.202.128/27 网络。
•必须使用VLSM 对192.168.40.0/24 网络划分子网,以供其它链路使用。
•HQ LAN1 需要50 个主机IP 地址。
•HQ LAN2 需要50 个主机IP 地址。
•BRANCH LAN1 需要30 个主机IP 地址。
•BRANCH LAN2 需要12 个主机IP 地址。
•HQ 和BRANCH 之间的链路两端各需要1 个IP 地址。
(注意:网络设备的接口也是主机IP 地址,上述编址要求中包括了这些地址。
)1)使用/26掩码(255.255.255.192),先把192.168.40.0/24的地址空间划分出4个部分: 192.168.40.00 000000/26,即:192.168.40.0/26(62个可用地址)→ HQ LAN1192.168.40.01 000000/26,即:192.168.40.64/26(62个可用地址)→ HQ LAN2192.168.40.10 000000/26,即:192.168.40.128/26(62个可用地址)192.168.40.11 000000/26,即:192.168.40.192/26(62个可用地址)2)将192.168.40.128/26子网,再划分成两个子网,使用/27掩码(255.255.255.224): 192.168.40.100 00000/27,即:192.168.40.128/27(32个地址)→ BRANCH LAN1 192.168.40.101 00000/27,即:192.168.40.160/27(32个地址)3)将192.168.40.160/27子网,再划分。
使用/28掩码,分成两个子网(255.255.255.240): 192.168.40.1010 0000/28,即:192.168.40.160/28(16个地址) BRANCH LAN2192.168.40.1011 0000/28,即:192.168.40.176/28(16个地址)4)根据题意,HQ 和BRANCH 之间的链路两端各需要1 个IP 地址,即这个子网总共需要两个IP地址。

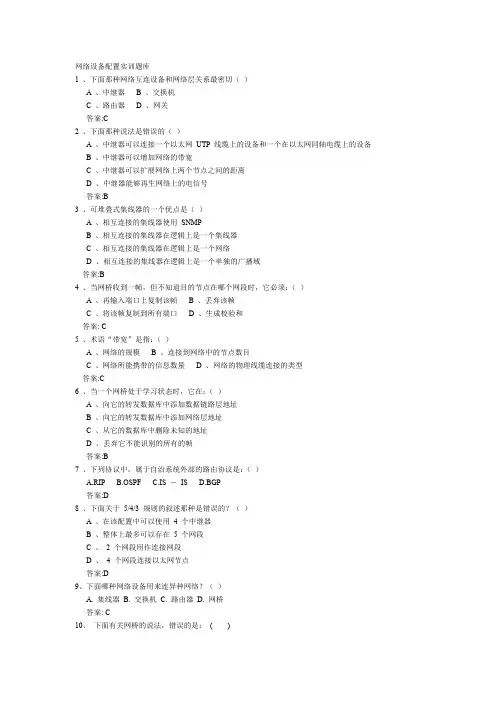

网络设备配置实训题库1 、下面那种网络互连设备和网络层关系最密切()A 、中继器B 、交换机C 、路由器D 、网关答案:C2 、下面那种说法是错误的()A 、中继器可以连接一个以太网UTP 线缆上的设备和一个在以太网同轴电缆上的设备B 、中继器可以增加网络的带宽C 、中继器可以扩展网络上两个节点之间的距离D 、中继器能够再生网络上的电信号答案:B3 、可堆叠式集线器的一个优点是()A 、相互连接的集线器使用SNMPB 、相互连接的集线器在逻辑上是一个集线器C 、相互连接的集线器在逻辑上是一个网络D 、相互连接的集线器在逻辑上是一个单独的广播域答案:B4 、当网桥收到一帧,但不知道目的节点在哪个网段时,它必须:()A 、再输入端口上复制该帧B 、丢弃该帧C 、将该帧复制到所有端口D 、生成校验和答案: C5 、术语“带宽”是指:()A 、网络的规模B 、连接到网络中的节点数目C 、网络所能携带的信息数量D 、网络的物理线缆连接的类型答案:C6 、当一个网桥处于学习状态时,它在:()A 、向它的转发数据库中添加数据链路层地址B 、向它的转发数据库中添加网络层地址C 、从它的数据库中删除未知的地址D 、丢弃它不能识别的所有的帧答案:B7 、下列协议中,属于自治系统外部的路由协议是:()A.RIPB.OSPFC.IS -ISD.BGP答案:D8 、下面关于5/4/3 规则的叙述那种是错误的?()A 、在该配置中可以使用 4 个中继器B 、整体上最多可以存在5 个网段C 、2 个网段用作连接网段D 、4 个网段连接以太网节点答案:D9、下面哪种网络设备用来连异种网络?()A. 集线器B. 交换机C. 路由器D. 网桥答案: C10、下面有关网桥的说法,错误的是:( )A. 网桥工作在数据链路层,对网络进行分段,并将两个物理网络连接成一个逻辑网络B. 网桥可以通过对不要传递的数据进行过滤,并有效的阻止广播数据C. 对于不同类型的网络可以通过特殊的转换网桥进行连接D. 网桥要处理其接收到的数据,增加了时延答案:B11、四个集线器采用叠推技术互连,则任意两个端口之间的延迟为()A. 一个集线器的延迟B. 二个集线器的延迟C. 三个集线器的延迟D. 四个集线器的延迟答案:A12、在采用光纤作媒体的千兆位以太网中,配置一个中继器后网络跨距将()A. 扩大B. 缩小C. 不变D. 为零答案:B13、路由选择协议位于()A. 物理层B. 数据链路层C. 网络层D. 应用层答案:C14、RIP 路由算法所支持的最大HOP 数为()A. 10B. 15C. 16D. 32答案: B15、具有隔离广播信息能力的网络互联设备是()A. 网桥B. 中继器C. 路由器D. L2 交换器答案:C16、在电缆中屏蔽的好处是: ()A. 减少信号衰减B. 减少电磁干扰辐射C. 减少物理损坏D. 减少电缆的阻抗答案:B18、决定局域网特性的主要技术有: 传输媒体, 拓扑结构和媒体访问控制技术, 其中最重要的是()A. 传输媒体B. 拓扑结构C. 传输媒体和拓扑结构D. 媒体访问控制技术答案:D19、10BASE-2 单网段最大长度和10BASE-T 终端与集线器的最大长度分别为( )A.100 米和185 米B.185 米和100 米C.500 米和100 米D.500 米和185 米答案:B20、不同的网络设备和网络互连设备实现的功能不同, 主要取决于该设备工作在OSI 的第几层, 下列哪组设备工作在数据链路层()A. 网桥和路由器B. 网桥和集线器C. 网关和路由器D. 网卡和网桥答案:D21、下列说法正确的是:()A. 交换式以太网的基本拓扑结构可以是星型的, 也可以是总线型的.B. 集线器相当于多端口中继器, 对信号放大并整形再转发, 扩充了信号传输距离;C. 路由器价格比网桥高,所以数据处理速度比网桥快D. 划分子网的目的在于将以太网的冲突域规模减小, 减少拥塞, 抑制广播风暴;答案:B22、用一个共享式集线器把几台计算机连接成网, 这个网是:()A. 物理结构是星型连接, 而逻辑结构是总线型连接B. 物理结构是星型连接, 而逻辑结构也是星型连接C. 实质上还是星型结构的连接D. 实质上变成网状型结构的连接答案:A23、下列说法正确的是:()A.MODEM 仅用于把数字信号转换成模拟信号, 并在线路中传输B.MODEM 是对传输信号进行A/D 和D/A 转换的, 所以在模拟信道中传输数字信号时是不可缺少的设备C.MODEM 是一种数据通信设备DTED.56Kbps 的MODEM 的下传速率比上传速率小答案:B24、连接两个TCP/IP 局域网要求什么硬件()A. 网桥B. 路由器C. 集线器D. 以上都是答案:A25、双绞线绞合的目的是( ) 。
一、实验目的通过对路由器安装与配置实验,加深对相关网络设备工作原理理解,掌握其常见产品的安装与配置方法,为将来从事网络工程建设打下基础。
二、实验要求通过实验,掌握路由器的基本参数配置、网络接口配置和路由协议配置。
三、实验步骤路由器的配置主要包括基本参数的配置和功能配置,功能配置主要包括局域网 LAN 接口和广域网 WAN 接口配置、路由协议配置和广域网协议的配置。
对路由器进行配置一般有两种途径,即通过串口通信进行本地配置和通过网络进行远程配置,但后一种配置方法只有在前一种配置成功后才可进行,下面分别讲述。
3.1、实验准备准备以下实验设备:用于配置和测试的计算机两台以上(安装 Windows 操作系统),最好有一台笔记本电脑;路由器一台以上(本实验中采用思科的2600 系列路由器);直连网线若干根;RS-232C 串行通信线一根;3.2、路由协议配置首先确定选择什么样的路由协议。
根据网络规模和大小,跳数(从一个路由器到另一个路由器称为一跳)在 15 以内的小型网络选择路由信息协议RIP(Routing Information Protocol);大型网络可选择内部网关路由协议IGRP(Interior Gateway Routing Protocol)或开放最短路径优先 OSPF(Open Shortest Path First)。
RIP 协议设置有关命令任务命令指定使用 RIP 协议router rip指定 RIP 版本version {1|2}1指定与该路由器相连的网络network network配置举例Router1# config tRouter1# router ripRouter1# network 192.200.10.0Router1# network 192.20.10.0Router1# show ip protocolRouter1# show ip route四、实验过程分析(实验过程及图形分析)1.路由协议配置:PC0 的 IP:192.168.1.1 子网掩码: 255.255.255.0 网关: 192.168.1.2 Router0 0/0 :192.168.1.2 0/1 :192.168.2.1Router1 0/0 :192.168.3.2 0/1 :192.168.2.2Laptop0 的 IP:192.168.3.3 子网掩码: 255.255.255.0 缺省网关: 192.168.3.2 PcoLaptop0 Router0Router12.RIP 协议设置Router0Roputer1五、实验小结通过本次试验使我对课本这章节的知识理解更加深刻了。
实验五路由器基本配置实验类型:设计性要求:选做学时:2学时实验目的:熟悉路由器基本配置实验内容:1、路由器基本配置2、路由表的配置主要仪器设备:路由器一台、PC机两台、连接线若干。
相关知识:1路由器的组成⏹硬件:主要由处理器、内存、接口、控制端口等物理硬件和电路组成。
其实就是一种具有多个输入端口和多个输出端口的专用计算机,与一台普通计算机的主机的硬件结构大致相同。
⏹软件:IOS(Internetworking Operating System ),IOS存在多个不同版本,类似DOS或Linux环境。
(1)路由器的处理器(CPU)路由器的CPU负责处理数据包所需的工作,如协议转换、维护路由表、选择最佳路由和转发数据包。
不同产品的路由器,其CPU也不尽相同,其处理数据包的速度在很大程度上取决于处理器(CPU)的性能。
(2)路由器的内存路由器主要采用4种类型的内存:ROM、Flash RAM、NVRAM 、RAM 。
ROM保存着路由器IOS操作系统的引导部分,负责路由器的引导和诊断。
它是路由器的启动软件,负责使路由器进入正常的工作状态。
ROM通常存放在一个或多个芯片上,或插接在路由器的主板上。
Flash RAM(闪存)保存IOS软件的扩展部分(相当于硬盘),维持路由器的正常工作。
当路由器中安装了闪存,它就是引导路由器IOS软件的默认位置。
FLASH的内容可擦写(即可以对IOS进行升级),在系统断电后内容不会丢失。
NVRAM(非易失性RAM)保存IOS在路由器启动时读入的启动配置数据。
当路由器启动时,首先寻找并执行该配置,并将此处的配置数据加载到RAM中。
NVRAM在系统断电后内容不会丢失,因此在进行了设备的相关配置成功后,就应该将配置数据保存到此内存中。
RAM(随机存取内存)主要存放IOS系统的路由表和缓冲(运行配置)数据,IOS通过RAM满足其所有的常规存储的需要。
RAM在路由器或交换机启动或断电时,内容会丢失。
路由器配置实验本次路由器配置实验旨在让我们更深入地了解路由器的配置过程,掌握路由器的基本设置和网络连接方式,提高我们的网络技能。
本次实验所需的设备包括:一台路由器、一台计算机、一根网线以及一个网络交换机。
将计算机连接到路由器的LAN端口,并将路由器的WAN端口连接到网络交换机。
确保所有设备都已正确连接并通电。
在浏览器栏输入路由器的IP,通常是类似1这样的。
输入默认的用户名和密码(通常可以在路由器背面或使用手册中找到),登录到路由器的设置页面。
在路由器的设置页面,首先找到“网络设置”或“Internet设置”选项。
在此处,你需要配置路由器的WAN端口。
选择合适的连接方式,如动态IP、静态IP或PPPoE等。
根据网络环境的不同,选择适合的配置方式。
在路由器设置页面中找到“DNS设置”或“DNS服务器设置”选项。
在此处,你可以输入你的DNS服务器的IP。
如果你不确定,可以你的网络服务提供商获取相关信息。
完成上述配置后,点击“保存”或“应用”按钮,路由器将会重启并应用新的设置。
等待片刻,路由器重新启动后即可完成配置。
通过本次实验,我们成功地完成了路由器的配置。
实验过程中,我们学习了如何设置路由器的WAN端口和DNS服务器,掌握了如何连接设备以及如何登录路由器设置页面等技能。
通过这个实验,我们对路由器的配置有了更深入的了解,为我们今后的网络技能提升打下了坚实的基础。
本次实验让我们成功地掌握了路由器的基本配置过程,提高了我们的网络技能。
在未来的学习和实践中,我们应继续探索和研究路由器的其他高级功能和配置方法,以便更好地满足我们的网络需求。
我们也应该注意网络安全问题,正确地配置路由器和使用网络设备,确保我们的网络安全和稳定。
随着网络技术的日益发展,路由器和交换机已成为网络中的重要设备。
掌握路由器和交换机的配置是网络管理员的基本技能。
本教案将介绍路由器和交换机的配置全套步骤,帮助学员掌握这两种设备的配置方法。
掌握路由器的配置方法,包括IP、路由协议等;掌握交换机的配置方法,包括VLAN划分、Trunk配置等;(3)配置路由协议(静态路由、动态路由);理论教学:通过讲解路由器和交换机的原理、功能和组成,使学员对这两种设备有深入的理解。
PT 练习 7.5.2:WRT300N 无线路由器练习拓扑图地址表设备接口IP 地址子网掩码默认网关Fa0/1172.17.50.1 255.255.255.0 不适用Fa0/0.10172.17.10.1 255.255.255.0 不适用R1Fa0/0.20172.17.20.1 255.255.255.0 不适用Fa0/0.99172.17.99.1 255.255.255.0 不适用Lo010.1.1.1 255.255.255.252 不适用WAN172.17.99.25 255.255.255.0 172.17.99.1 WRS2LAN/无线172.17.40.1 255.255.255.0 不适用WAN172.17.99.35 255.255.255.0 172.17.99.1 WRS3LAN/无线172.17.30.1 255.255.255.0 不适用PC1网卡172.17.10.21 255.255.255.0 172.17.10.1 PC2网卡172.17.20.22 255.255.255.0 172.17.20.1VLAN 表VLAN 10 Faculty/Staff 172.17.10.0 /24VLAN 20 Students 172.17.20.0 /24VLAN 99 Wireless(访客)172.17.99.0 /24学习目标•执行基本路由器配置•执行交换机配置•连接到 Linksys WRT300N 路由器•访问 WRT300N 无线路由器•为 Linksys WRT300N 无线路由器配置 IP 设置•配置 DHCP 设置•基本无线设置•启用无线安全•管理和保护路由器的 Web 实用程序•配置 WRS2•建立和检验完全连通性•配置端口安全简介本实验中,您将配置一台 Linksys WRT300N、Cisco 交换机的端口安全功能和多个设备的静态路由。
由于对配置作出某些更改会断开客户端连接,这就需要对其重新连接,因此,请记录下连接到无线网络的操作步骤。
实验七路由器基本配置【实验目的】1、掌握路由器基本配置的步骤和方法。
2、掌握查看和测试路由器基本配置的步骤和方法。
【实验属性】验证性实验。
【实验仪器设备及器材】路由器一台,带有网卡的工作站PC一台,控制台电缆一条。
(以上设备器材均使用Cisco Packet Tracer模拟软件实现)【实验要求】1、实验中正确使用仪器设备,独立操作。
2、实验后按规定要求写出实验报告。
【实验步骤】一、实验环境搭建添加一个模块化的路由器,单击Packet Tracer 5.0的工作区中刚添加的路由器,在弹出的配置窗口上添加一些模块:图一默认情况下,路由器的电源是打开的,添加模块时需要关闭路由器的电源,单击图一箭头所指的电源开关,将其关闭,路由器的电源关闭后绿色的电源指示灯也将变暗。
图二添加所需要的模块在“MODULES”下寻找所需要的模块,选中某个模块时会在下方显示该模块的信息。
然后拖到路由器的空插槽上即可。
下面为各模块接口介绍:1)、PT-ROUTER-NM-1AM卡特性:提供2个RJ-11连接器,以满足基本电话服务链接需要。
WIC-1AM使用一个端口满足仅仅一个标准的电话线链接,其它端口可以连接普通模拟电话机,当Modem空显示,就可以使用普通的模拟电话机。
2)、PT-ROUTER-NM-1CE特性:提供一个以太网端口,该端口可以连接一个局域网核心。
该模块还支持6路PRI链路连接到ISDN汇聚链路,或者24路同异步端口。
3)、PT-ROUTER-NM-1CFE特性:该模块提供一个支持铜介质的快速以太网接口。
适合于组建远距离局域网应用,快速以太网模块支持多种特性和标准。
单端口的网络模块支持10/100BaseTX自适应,或者100BaseFX光纤以太网。
TX(铜介质)的版本支持虚拟局域网扩展。
4)、PT-ROUTER-NM-1CGE:单端口思科千兆以太网模块(PT-ROUTER-NM-1CGE)提供千兆网线连接用于连接路由器。
