安捷伦GC 7820仪器操作步骤

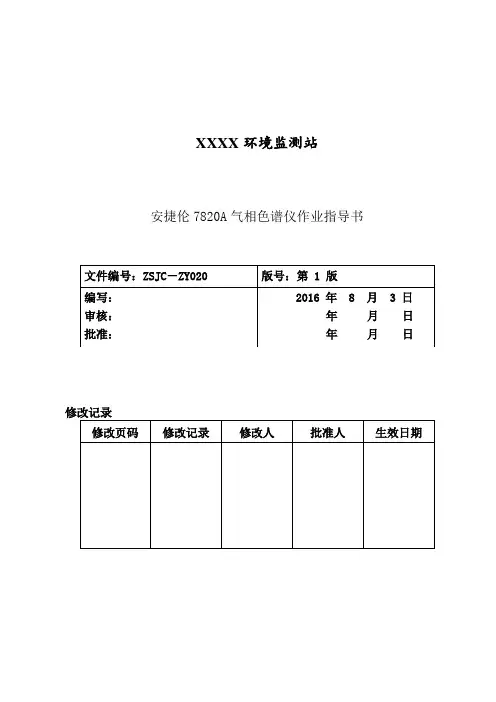

XXXX环境监测站安捷伦7820A气相色谱仪作业指导书1.目的为了不断提高和保证全站监测工作质量，规范我站的安捷伦7820A气相色谱仪操作规程，方便分析人员使用、维护仪器。

2.适用范围此作业指导书适用于安捷伦7820A气相色谱仪。

3.操作程序3.1 开机：3.1.1.打开气源（按相应的检测器所需气体，FID需要氮气、氢气和空气）。

3.1.2打开计算机，进入Windows界面。

3.1.3打开7820A GC电源开关。

3.1.4待仪器自检完毕，双击“联机”图标，进入化学工作站，化学工作站自动与7820A 通讯，建立连接。

3.2 7820A配置编辑3.2.1点击“配置”按钮。

在“其他”项目中选择压力单位。

3.1.2柱参数设定点击“色谱柱”按钮，进入柱参数设定画面。

点击前面的数字，对该柱的名称、长度、内径、膜厚、最高使用温度、最低使用温度和该柱的类型进行设置；点击该柱下拉式箭头选择连接的进样口，检测器及加热类型；用“↑”和“↓”在各柱之间进行切换。

3.1.3在“模块”项目中选择后进样口和后检测器尾吹气的种类。

4．在“ALS”项目中输入所用自动进样针的规格。

3.3 测试以及数据采集方法编辑：3.3.1 开始编辑完整方法从“文件”菜单中选择“新建”→“方法”→“确定”。

3.3.2填写自动进样器的参数：点击“”，设置进样体积：0.2uL，溶剂A清洗，进样前清洗4次，进样后清洗4次，体积为最大，溶剂B清洗，进样前清洗4次，进样后清洗4次，体积为最大，样品清洗2次，样品抽吸次数6次，驻留时间，进样前：0分钟，进样后：0分钟，推杆速度：快速，粘度延迟：0秒，采样深度：不启用，进样类型：标准L1气隙0.2uL。

注：上述设置是常用设置，对于不同性质的样品，需要对某些参数进行更改，比如对于粘度较大的样品，需要将进样后驻留时间设为3-5s，同时将粘度延迟设为3-5s3.3.3填写进样口参数：点击“前进样器”或“后进样器”，根据需要填写前进样口或后进样口参数。

气相色谱仪操作及维护保养规程(安捷伦7820)___ 7820Instrument n:The gas chromatograph in the testing lab is an Agilent 7820A or 6820 model。

with the main n parameters listed in Table 1.The 6820 model gas chromatograph lacks EPC control n。

but its other nal modules and structure are the same or similar to those of the 7820A.Table 1: Main n of Agilent ___NumberSample InletDetectorCapillary GC ColumnAutomatic SamplerGas SourceRemarksn:2.1 Work EnvironmentThe temperature range in the lab should be een 10℃ and 30℃。

with a relative humidity of 40% to 85%。

Avoid direct sunlightand do not place the ___.2.2 Gas Source nBefore daily work。

confirm the following:a) First。

___。

___ stem (valve switch: counterclockwise to open)。

with a full bottle pressure of 15MPa。

The remaining pressure in the steel cylinder should not be less than 2MPa。

otherwise it ___.b) There are two pressure cing valves in each gas pipeline (one at the outlet of the steel cylinder。

安捷伦7820A气相色谱仪操作规程1 目的建立安捷伦7820A型气相色谱仪操作规程。

2 范围适用于山东拜尔检测股份有限公司安捷伦7820A气相色谱仪，配有FID检测器及ECD检测器。

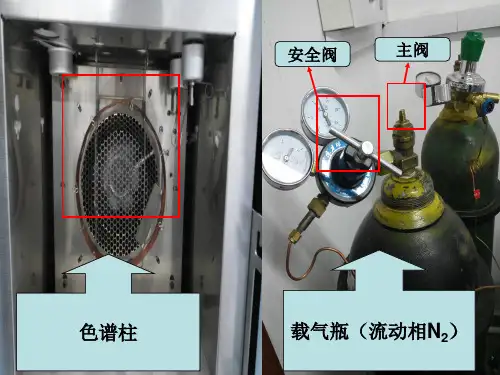

3 操作步骤3.1 操作前准备3.1.1 色谱柱的检查与安装首先打开柱温箱门看是否是所需用的色谱柱，若不是则旋下毛细管柱与进样口和检测器的螺母，卸下毛细管柱。

取出所需毛细管柱，放上螺母，并在毛细管柱两端各放一个石墨环，然后将两侧柱端截去1～2mm，进样口一端石墨环和柱末端之间长度为4～6mm，检测器一端将柱插到底后，先用手将螺母悬上，将毛细管柱轻轻回拉1-2mm的长度，然后用扳手将螺母旋拧1/4-1/2圈，用手拉一下毛细管柱，拉不动则螺母旋紧。

3.1.2 气体流量的调节3.1.2.1 氮气（N2）开启高纯氮气钢瓶高压阀前，首先检查低压阀的调节杆应处于释放状态，打开高压阀，缓缓旋动低压阀的调节杆，调节输出压至约0.5MPa。

3.1.2.2 氢气（H2）开启高纯氢气钢瓶高压阀前，首先检查低压阀的调节杆应处于释放状态，打开高压阀，缓缓旋动低压阀的调节杆，调节输出压至余额0.3MPa。

3.1.2.3 空气开启空气钢瓶高压阀前，首先检查低压阀的调节杆应处于释放状态，打开高压阀，缓缓旋动低压阀的调节杆，调节输出压至0.4MPa。

3.1.3 检漏用检漏液检查管路是否漏气。

3.2 主机操作3.2.1 连接操作接通电源，打开计算机，进入主菜单界面。

开启气相色谱仪主机，仪器自检完毕后，双击电脑桌面的(7820A 联机)图标，使仪器和工作站联接。

3.2.2 方法的编辑3.2.2.1 从“方法”菜单中选择“编辑完整方法”，在弹出的窗口选中除“数据分析”外的选项，点击确定。

填写方法注释，确定。

若使用自动进样器7693A，则在“选择进样源/位置”下选择“GC进样器”；若不使用，则选择手动；若使用顶空自动进样器，选择进样口的位置（前或后）。

3.2.2.2若使用顶空自动进样器（7890A），需要设置“三个温度，三个时间”。

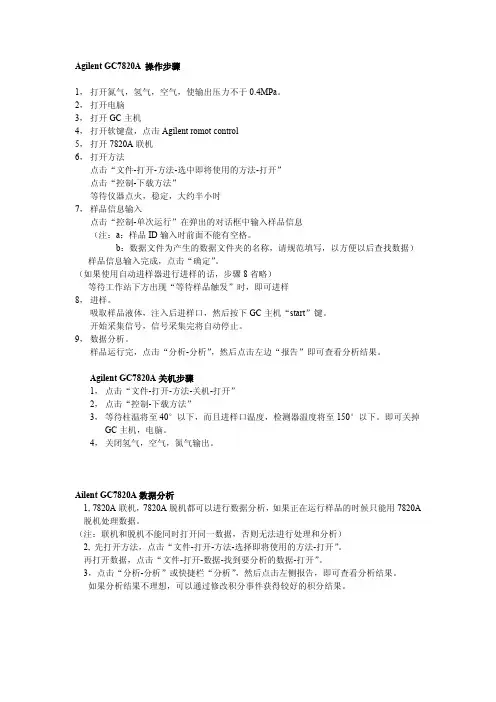

Agilent GC7820A操作步骤1，打开氮气，氢气，空气，使输出压力不于0.4MPa。

2，打开电脑3，打开GC主机4，打开软键盘，点击Agilent romot control5，打开7820A联机6，打开方法点击“文件-打开-方法-选中即将使用的方法-打开”点击“控制-下载方法”等待仪器点火，稳定，大约半小时7，样品信息输入点击“控制-单次运行”在弹出的对话框中输入样品信息（注：a：样品ID输入时前面不能有空格。

b：数据文件为产生的数据文件夹的名称，请规范填写，以方便以后查找数据）样品信息输入完成，点击“确定”。

（如果使用自动进样器进行进样的话，步骤8省略）等待工作站下方出现“等待样品触发”时，即可进样8，进样。

吸取样品液体，注入后进样口，然后按下GC主机“start”键。

开始采集信号，信号采集完将自动停止。

9，数据分析。

样品运行完，点击“分析-分析”，然后点击左边“报告”即可查看分析结果。

Agilent GC7820A关机步骤1，点击“文件-打开-方法-关机-打开”2，点击“控制-下载方法”3，等待柱温将至40°以下，而且进样口温度，检测器温度将至150°以下。

即可关掉GC主机，电脑。

4，关闭氢气，空气，氮气输出。

Ailent GC7820A数据分析1,7820A联机，7820A脱机都可以进行数据分析，如果正在运行样品的时候只能用7820A 脱机处理数据。

（注：联机和脱机不能同时打开同一数据，否则无法进行处理和分析）2,先打开方法，点击“文件-打开-方法-选择即将使用的方法-打开”。

再打开数据，点击“文件-打开-数据-找到要分析的数据-打开”。

3，点击“分析-分析”或快捷栏“分析”，然后点击左侧报告，即可查看分析结果。

如果分析结果不理想，可以通过修改积分事件获得较好的积分结果。

注意事项1.氢气管路要不定时的进行检漏，防止其漏气，以免产生危险。

2.仪器报警时，点击软键盘上的“状态”按钮，查看仪器哪个部分未就绪，一般情况下是进样口压力和检测器流量未就绪，然后去查看气源是否足够，管路是否漏气，柱子是否接好。

气相色谱仪操作及维护保养规程（安捷伦7820）7820气相色谱仪操作及维护保养规程1 仪器信息检验室气相色谱仪型号为：安捷伦7820A、6820，主要配置参数如表2所述。

其中6820型号气相色谱仪除无EPC控制功能外，其他各个功能模块、结构均与7820A相同或类似。

表17820A气相色谱仪主要配置2 准备工作2.1 工作环境实验室温度范围10℃~30℃，相对湿度：40%～85%；避免阳光直射，避免仪器正对空调出风口。

2.2 气源准备每日工作开始前，需按以下步骤进行逐项确认：a)首先确认钢瓶气的标识与管路标识是否一致；其次确保管路排空阀已关闭，再缓慢拧开钢瓶阀门杆（阀门开关：均为逆时针开启），满瓶压力15MPa。

要求钢瓶剩余压力：不低于2MPa，否则须更换。

b)一条气体管路中共有2个减压阀（钢气瓶出口处1个A，仪器气体入口处1个B，共4个压力表），可进行两次压力调节：保证最终进入仪器气体压力为0.4-0.5MPa（即B出口处显示的压力值）。

依次检查氮气N2、空气Air、氢气H2压力值显示是否符合。

每月一次使用检漏液检测是否有气体泄漏。

c)若更换新的钢瓶，在钢瓶接入气体管路前，排空吹扫5-10s，避免带入灰尘杂质。

注意N2、Air钢瓶接口螺纹，面对钢瓶出口：顺时针为拧紧；H2则相反，逆时针为拧紧。

更换气源后检查是否有气体泄漏。

d)打开计算机，打开Agilen7820A GC电源，等待仪器自检通过后，单击‘online’打开GC工作站，仪器将自动连接。

e)必须确认有氮气通过色谱柱，并且已吹扫15min以上，才能进行仪器升温操作，检查方法：通过观察仪器压力表、工作站运行面板的参数。

2.3 仪器维护检查正式开始检测检测工作前，需进行以下维护检查：a)查看仪器使用记录：检查进样口隔垫、衬管等耗材的使用时间，确认是否需要更换。

b)清理进样盘上所有上一次分析留下的进样瓶、清洗溶剂瓶A、B 并更换新溶剂、清空废液瓶。

Agilent 7820A GC 工作站EZChrom Elite Compact操作指南（ 3.3.2版本）安捷伦科技有限公司生命科学与化学分析事业部1．概述1.1 手册目的了解 Agilent 7820A气相色谱仪的基本操作。

重点掌握EZChrom Elite工作站的开机、关机、参数设定，学会数据采集，数据处理，报告打印等的基本操作。

掌握软件版键盘（7820 Remote Controller）和实验室实用工具软件（Lab Advisor Software / Lab Instrument Utilities）的基本操作。

1.2 软件简介EZChrom Elite：可用于7820A GC的方法参数设置、数据采集、数据处理、报告打印等操作。

本手册会比较详细的对EZChrom Elite加以介绍。

软件版的键盘7820 Remote Controller：可用于仪器配置，参数设置，状态查看等操作。

实验室实用工具软件Lab Advisor Software / Lab Instrument Utilities：可用于仪器的相关测试、校正、仪器状态报告生成、仪器维修等操作。

1.3 学习准备仪器设备:Agilent 7820A GC进样口: 填充进样口 (PPZ)； 分流不分流进样口 (SSZ)。

检测器：FID； TCD；μECD； NPD。

色谱柱： HP-5毛细柱（P/N 19091J-413） 或, DB-1毛细柱（P/N 125-1017）注射器：10μl。

进样体积：1μl。

气体准备：FID， NPD：高纯氮(≥99.999%)，高纯氢气(≥99.999%)，高纯空气。

μECD：载气, 高纯氮(≥99.999%)或高纯氦气(≥99.999%)。

TCD：载气, 高纯氢气(≥99.999%)或高纯氦气(≥99.999%)。

标样或样品准备：准备学习用的合适标样或样品。

2. 开机和平衡系统2.1 启动EZChrom Elite工作站2.1.1 启动计算机，进入Windows XP操作系统。

GC7820A气相色谱仪（FID）1．打开载气钢瓶总阀，调节减压阀输出压力。

2．15分钟后，再打开压缩空气和氢气总阀。

并调节减压阀输出压力。

3．打开仪器电源开关，打开仪器电脑工作站，打开仪器操作面板软件。

4．待仪器自检结束后，在工作站中任意打开一个已经建立的方法（如R22、R125、R32等），等方法调出后，仪器自动进入“仪器设置”界面，再单击鼠标右键，出现一个对话框，然后选择“方法下载到GC”。

5．此时，仪器开始升温，可在仪器操作面板软件上查看各个参数信息。

6．待各参数达到设定值后，仪器便自动开始点火。

（可根据信号输出值的大小或基线的漂移来判断）7．等基线走直后，即可进行样品分析。

8．取样分析：在进样分析之前，首先应对单次样品分析进行注册（如样品名称，样品分析方法，样品谱图存放位置、取样日期、取样地点和取样时间等），注册好后，仪器自动调整相关参数，待仪器显示屏上“未就绪”灯灭了之后，仪器进行等待进样状态，此时即可进样，进样时，取一定量的样品快速进入进样品，并按“START”键，仪器开始分析检测。

9．分析结束后，在工作站中可调出相关数据进行查看，打印。

10．关机。

数据查看记录完毕后，在工作站中调出“关机”方法，仪器自动进入“仪器设置”界面，再单击鼠标右键，出现一个对话框，然后选择“方法下载到GC”。

11．等柱温降到室温，检测器温度降到100℃以下时，关掉仪器电源开关，并关闭压缩空气总阀和氢气总阀。

12．等30分析后，再关闭载气钢瓶总阀，并认真填写仪器使用登记记录。

13．使用过程中若发现仪器不正常应立即停机，及时向仪器负责人汇报，待负责人安排检修、调试、正常后方可使用。

14．环境、安全注意事项14．1仪器安放场所不得有腐蚀性气体，不应有影响仪器正常工作的电场或磁场存在。

14．2通电开机前必须确认气源与仪器之间连接的气密性。

14．3氢气钢瓶使用时要注意减压阀螺纹与空气、氮气减压阀螺纹是相反的，操作时必须注意周围没有明火。

Agilent 7820 GC(中文版Ezchrom3.3.2 )现场培训教材安捷伦科技有限公司化学分析与生命科学事业部一、 培训目的:•基本了解7820GC的硬件操作。

•掌握化学工作站的开机，关机，参数设定, 学会数据采集，数据分析的基本操作。

二、培训准备：1、仪器设备:Agilent 7820 GC•进样口: 填充柱进样口 (PPIP)；毛细柱进样口 (S/SL)•检测器：FID；TCD；uECD; NPD•色谱柱：P/N 19091J-413, HP-5毛细柱：30mⅹ320μmχ0.25μm•注射器：自动液体进样器（ALS）•进样体积： 1 ul。

２、气体准备：•FID，NPD ：高纯H2 (99.9995%)，干燥无油压缩空气。

•uECD:高纯N2 (99.9995%)•TCD:高纯He (99.9995%)或高纯H2(99.9995%)•载气, 高纯N2 (99.9995%)或高纯He (99.9995%)。

7820GC 化学工作站基本操作步骤:(一)、开机1、打开气源（按相应的所需气体）。

2、打开计算机，进入中文Windows XP画面。

3、打开7820 GC电源开关。

(二)配置EZChrom软件1、双击桌面的“EZChrom Elite”图标（或点击屏幕左下角“开始”，选择“程序”，选择“色谱”，选择“EZChrom Elite”），进入软件2、从“文件”菜单选择“新建”“仪器”，在工作站内配置一台新的仪器：3、界面会跳出一个窗口，写入合适的名称，如GC7820-1，然后选择配置：4、配置界面，点击选项：5、双击右侧已配置的模块Agilent7820GC：6、输入GC名称，如7820-1；IP地址，如146.208.218.172，再点击获得GC配置，直到显示已成功连接到GC-配置可用：7、点击配置，先设定其它，选择压力单位：psi；输入柱子的最大耐高温：如：325℃（19091J-413柱）。

７８２０简明操作步骤
一、开机；Ｐ３
二、配置仪器Ｐ３－Ｐ１２，（如果没有任何硬件的改变，可跳过该步骤）
三、打开ＥＺｃｈｒｏｍ工作站，Ｐ１３
四、创建方法Ｐ１６－Ｐ２６。

（如果使用以前编好的方法，直接调用，Ｐ１５，不需要再
创建）
五、下载方法Ｐ１７
六、创建序列Ｐ４３－Ｐ５０
七、运行序列Ｐ５１
八、数据处理：
一）积分Ｐ５２－Ｐ５９
二）定量分析P60－P71
三）报告设定Ｐ７２－Ｐ７９
四）打印或预览方法报告Ｐ８２
九、关机：
在虚拟键盘上关闭后进样口加热，将柱箱温度设为室温，关闭后检测器火焰和加热，
待各处温度降下来后（低于50℃），退出EZCh rom E l i t e 工作站，
退出Window s 所有的应用程序。

关闭电脑, 关闭打印机电源。

关闭7820A 电源，最后关闭所有气源。
