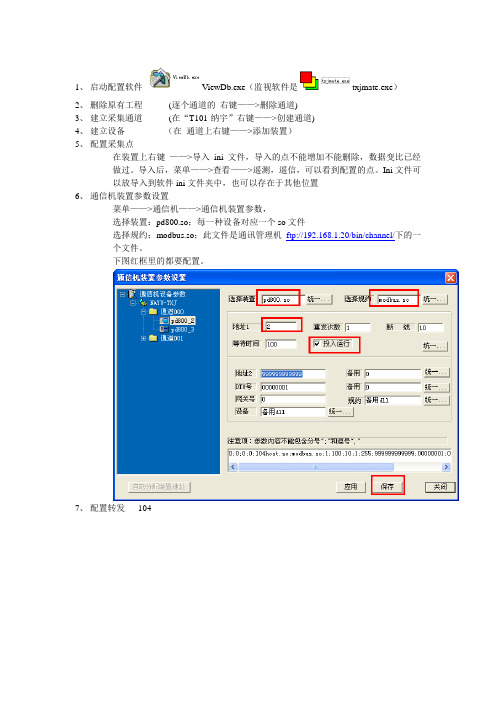

1、启动配置软件ViewDb.exe（监视软件是txjmate.exe）
2、删除原有工程(逐个通道的右键——>删除通道)
3、建立采集通道(在“T101-纳宇”右键——>创建通道)
4、建立设备（在通道上右键——>添加装置）
5、配置采集点
在装置上右键——>导入ini 文件，导入的点不能增加不能删除，数据变比已经
做过。
导入后，菜单——>查看——>遥测，遥信，可以看到配置的点。
Ini文件可
以放导入到软件ini文件夹中，也可以存在于其他位置
6、通信机装置参数设置
菜单——>通信机——>通信机装置参数，
选择装置：pd800.so；每一种设备对应一个so文件
选择规约：modbus.so；此文件是通讯管理机ftp://192.168.1.20/bin/channel/下的一
个文件。
下图红框里的都要配置。
7、配置转发104
8、
9、通讯管理机通道参数配置采集通道配置：
转发通道配置：
10、配置104转发遥测点
此处通道选择，一定要选择转发的通道的通道号，如下图。
配置104转发遥测点
11、通信机——>导出通信机文件
12、把导出的文件拷贝到通信机bin/data 文件夹下
13、将驱动文件（pd800.so）拷贝到通信机ftp://192.168.1.20/bin/devices/ 下
14、修改scada.txt 文件：
Scada.txt 在ftp://192.168.1.20/bin/ini/ 下，将它拷贝出来，做如下修改。
目录1．概述PowerSA-C104t通信管理机是为满足工业自动化需求所设计，具有体积小、低耗电、无风扇、宽温运行、高抗干扰性等特性，是一款真正的工业级产品。
该设备广泛应用于电力系统、石油、化工、水处理、工厂自动化、交通等工业控制领域。
PowerSA-C104t通信管理机应用于采集智能设备分散、监视采集数据量少的小型规模的监控系统中，可实现实时数据的综合处理功能、通信管理、数据网关、数据转发、规约转换、前置处理等各种角色等功能，可以作为功能子站、间隔层，通过层层级联实现数据的分类别、分方向传送。
主要特点采用嵌入式实时操作系统Linux为平台；采用高性能高可靠性嵌入式低功耗硬件平台，使产品的稳定性和宽温运行得到可靠保证；高品质的工业级元件，高水准的电气设计，高密度集成的电路结构，使装置拥有优异的电气隔离和电磁屏蔽表现，极大提高了装置的抗干扰性能与可靠性保障；与智能采集装置、继电保护具有相同等级的EMC；内置丰富规约库IEC 870-5-101、102、103、104， CDT、MODBUS SPABUS SC1801 COURIER DL645 及国内外各主要电力厂家各设备通讯规约，根据现场需求进行特殊规约的开发；单个串口通过RS485总线方式连接多台IED设备；装置的工作电源输入电压为交直流85~264V，可广泛适用于各种供电环境;宽温运行：运行温度-25℃~70℃导轨安装方式，造型美观，组屏方便；主要功能1)PowerSA-C104t通信处理机的可满足不同的应用功能；可以为不同的后台SCADA系统、电力保护装置、各种智能设备、不同的管理系统等提供包含以太网、标准RS232、标准RS485等不同通信接口的综合数据通信处理功能，2)具有USB接口，可直接连接打印机，实时打印相关报警信息等，可作为实时报警打印服务处理中心，弥补了国外保护不具备打印的功能。
（该功能仅PowerSA-C104tp具有）3)实现通信管理、数据网关、数据转发、规约转换、前置处理等各种角色；可以按需组合成分布网络、分层级联灵活通信处理方案。
101保护通讯规约说明_2008版解读电容器微机保护通讯规约说明规约标准原⽂请参照国内 1998-05-0l 实施的等同标准《远动设备及系统第5部分传输规约第101篇基本远动任务配套标准》。
1、通讯⽅式①通讯格式：异步，⼀位起始码，⼋位数据位，⼀位停⽌位，校验位可设置为⽆校验、奇校验或偶校验；②通讯速率：可为1200、2400、4800 波特率；③选址⽅式：可由软件设定，范围01 ～63 ；④通讯⽅式：监控主机与装置采⽤⼀对⼀(或⼀对多)主从查询⽅式。
2、通讯规约如下所⽰（下述发送或接收报⽂中，代码各项均为⼀字节HEX 码）帧格式：1）固定帧长帧格式(上位机召唤数据格式)固定帧长帧格式帧数据解释(上位机召唤数据格式)：命令格式：0FEH 0FEH 0FEH 10H COMD ADDR CS 16H第四个字节10H为数据头(启动字符)；第五个字节为控制命令字COMD=37H 为召唤保护动作信息命令；COMD=3AH 为召唤压板投退信息命令；COMD=67H 召唤正常运⾏参数COMD=6AH 召唤因引起保护动作时的参数COMD=6BH 若系统正常运⾏则，返回正常运⾏参数如果系统已经保护动作，则返回因引起保护动作时的参数。
第六个字节为本装置的地址；(1~63)第七个字节为数据帧校验和；CS=COMD+ADDR最后⼀个字节16H为数据结束(结束字符)。
2）可变帧长帧格式(下位机上传数据格式)数据长度从第⼀个68后⼀个字节（L）算起，⾄校验和（CS）⽌校验和从命令域(C)算起，加到帧校验和(CS)之前，最后保留最低字节。
可变帧长帧格式帧数据解释(下位机上传数据格式)：1）上传压板投退信息第5个字节68H为数据头(启动字符)；第6个字节为数据帧字节长度；第7个字节为数据帧字节长度(重复)；第8个字节68H为数据头(启动字符)；第9个字节为上位机下传的控制命令字，由下位机回传确认；第10个字节为本装置的地址；第11个字节{即链路⽤户数据(包含6个字节)的⾸字节}为电压保护压板投退信号，其格式如下：其位＝1为保护投⼊，＝0为未投⼊；第12个字节{即链路⽤户数据(包含6个字节)的第⼆个字节}为第⼀组电容器保护压板投退信号，其格式如下：其位＝1为保护投⼊，＝0为未投⼊；第13个字节{即链路⽤户数据(包含6个字节)的第三个字节}为第⼆组电容器保护压板投退信号，其格式如下：其位＝1为保护投⼊，＝0为未投⼊；第14个字节{即链路⽤户数据(包含6个字节)的第四个字节}为第三组电容器保护压板投退信号，其格式如下：其位＝1为保护投⼊，＝0为未投⼊；第15个字节{即链路⽤户数据(包含6个字节)的第五个字节}为第四组电容器保护压板投退信号，其格式如下：其位＝1为保护投⼊，＝0为未投⼊；第16个字节{即链路⽤户数据(包含6个字节)的第六个字节}为第五组电容器保护压板投退信号，其格式如下：其位＝1为保护投⼊，＝0为未投⼊；第17个字节为数据帧的校验和；第18个字节为16H，(结束字符)。
文档编号：P S-T X-001-V6. 6PowerSys1600系列通信管理机《用户手册》上海华立软件系统有限公司2011年7月关于本手册●内容简介PowerSys1600系列通信管理机专门针对电力系统、电气化铁路、城市地铁等高可靠性应用场合设计的新一代网络通信平台式产品。
采用工业控制领域广泛应用的Linux系统平台和PowerSys核心模块。
此系列是嵌入式、低功耗、无硬盘的通信管理机。
各章节的内容如下：第1章PS1600系列通信管理机介绍第2章通信管理机维护第3章平台系统介绍第4章功能配置说明第5章特殊功能●声明本手册由上海华立软件系统有限公司负责编写，解释权归上海华立软件系统有限公司所有，任何个人和单位不得擅自复制、抄袭或修改。
PowerSys是上海华立软件系统有限公司在中国已经登记注册的产品系列号标志，任何个人和单位不得擅自使用。
目录第1章PS1600系列通信管理机介绍本章简介：对PS1600通信管理机的介绍。
1.1通讯管理机型号说明声明：由于产品的不断改进和完善，以上技术参数以产品说明书为准。
在订货前请核对产品规格，此选型指南仅供参考。
详细信息请致电1.2外观介绍插口描述：注：调试口连接速率：115200bps。
第2章通信管理机维护2.1维护口的连接通过设备清单内提供的串口连接线将通信控制器的串口与维护笔记本的串口连接起来，在笔记本上打开超级终端，串口设置如下：波特率：115200数据位：8停止位：1校验位：无流控制：无2.2根文件系统上传在笔记本上通过超级终端操作如下：在提示符下输入reboot命令或重启通信管理机；执行完第1步操作后，不断点击空格键，直到出现 vivi> 提示符在vivi>提示符下输入命令：vivi>load flash root x在vivi 出现提示信息$$$$...之后,在超级终端的菜单栏里选择“传送->发送文件”,在弹出的窗口中选择xmodem 协议，并选择烧写文件路径（文件名一般为root.cramfs）。
T101通讯管理机使用说明上海宝临电气集团有限公司第一章概述- 2 - 第二章硬件选型- 2 - T101硬件配置：- 2 - 第三章应用场合- 2 - 第四章主要技术指标- 3 - 第五章组网与应用- 3 - 组网1 - 4 - 组网2 - 5 - 组网3 - 6 - 组网4 - 7 - 组网5 - 8 - 组网6 - 9 - 第六章接口分配- 9 - 第七章端口信号定义- 10 -1、网络接口（标准以太网口，RJ45接口）：- 10 -2、串口信号定义（RJ45接口，RS232\485\422一体串口）：- 10 -3、调试口信号定义（RJ45接口，232串口）：- 10 -4、CAN口信号定义（RJ45接口）：- 10 - 第八章开孔尺寸- 11 - 第九章文件管理- 11 - 文件描述：- 12 - 参数目录（ini）管理- 13 - 第十章用户登陆:- 14 - 第十一章T101通讯管理机助手安装- 16 - 第十二章工程数据组态- 16 - 第十三章通讯监视- 26 - 第十四章实时数据监视- 28 -第一章概述目前，电力行业与通讯技术、工业总线、计算机及电子技术不断结合，越来越多的发电、配电及用电系统用户、工业企业、楼宇用户已经或将要使用以提高电力系统、工厂、楼宇自动化水平为目标的智能化管理和控制系统。
而配网自动化子站或供配电现场的通讯处理单元是所有系统和电力现场的智能设备相互连接的枢纽，担负着供配电现场设备的通讯数据处理、自动化控制、设备监视人机界面等任务，在自动化系统中起着不可替代的作用。
第二章硬件平台T101：CPU: S3C2440 ARM920T-300MHz低功耗，无风扇设计存储：64M网口: 4路10/100M串口: 14路RS-232/422/485,带抗干扰保护, RJ45接口CAN: 2路标准CAN，RJ45接口面板LCD：有按键：有电源：AC220V或DC220V（订货时说明）安装：19英寸1U标准上架安装，230mm深度系统：嵌入式linux温度: 宽温, -20～60℃第三章应用场合✧高中低各个电压等级变电站监控系统✧工厂配电监控✧体育运动会场配电监控✧工厂PLC数据集中器✧无人值守变电站、配电房✧一体站、集控站第四章主要技术指标✧系统通道最大接入数：128✧每通道设备最大接入数：256✧系统最大设备接入数：1万台以上✧系统遥测容量：6万点以上✧系统遥信容量：6万点以上✧系统遥控容量：1万点以上✧系统电度容量：6万点以上✧转发通道：同时8个以上相同或不同协议转发到其它主站✧刷新率：1~3秒✧遥控响应：1~3秒✧热备双通道切换：5~15秒✧通道兼容性：不同协议设备可以混合接到同一个串口✧重新启动：3~10秒第五章组网与应用本通信管理机系统支持多种应用组网方式，组网过程由组态工具完成，一般与设备驱动无关。
组网过程就好像建筑师建房子，设备驱动就像石头砖块，建筑师建什么款式的房子与石头砖块没有过多关系。
♦本通信管理机广泛采用专业化建模思想、设备建模、通道建模、工程建模等；♦系统组态简单、工程适用性好、能满足常见的工业通信组网要求；♦能高效快速开发出满足不同用户的专业需求，协议库、设备库可积木式开发积累；♦支持多种接入通道类型：串口（RS232\422\485）、以太网（UDP或TCPIP）、CAN等。
♦支持多种通讯模式：点对点模式、星形模式、总线模式。
♦具有丰富的规约库：IEC101\102\103\104、Modbus、SC1801、CDT92等。
♦最大支持接入通道32路，每通道最大支持接入仪表装置256台，每台装置最大支持接入信息点和控制点无实际限制。
♦无严格限制接入装置和采集点数限制。
♦可同时转发多个主站系统，至少可以同时转发8个以上主站，支持多种规约转发主站。
♦支持双通信机冗余配置。
♦通信管理机免组态维护，在监控后台系统组态时，可自动生产通信管理机组态文件。
不存在由通信机的维护引发后台反复调试问题。
特别在现场连接装置特别多的情况下，该特点更显为方便。
应用于普遍的35kV以下电压等级变电站及用户站应用于集控站，110kV电压等级以下用户站应用于集控站，110kV电压等级以下变电站或用户站应用于用户集控站，35kV电压等级及低压配电房用电管理系统应用于35kV电压等级无人值班变电站应用于用户无人值班站，35kV电压等级及低压配电房第六章接口分配从背板从电源位置开始：电源口：（AC/DC220V，订货时指定）以太网口4个：eth3，eth2，eth1，eth0；CAN口2个: can1，can0；串口14个：ttyS14，ttyS13，ttyS12，。
，ttyS1；其中ttyS5、ttyS6为232与422一体串口，其它12个为232与485一体串口。
调试口1个：使用超级终端连接通信机（115200波特率、8位数据位、无校验、1位停止位、无数据流控制）第七章端口信号定义1、网络接口（标准以太网口，RJ45接口）：默认IP分配：Eth0：192.168.1.20Eth1：192.168.2.20Eth2：192.168.3.20Eth3：192.168.4.202、串口信号定义（RJ45接口，RS232\485\422一体串口）：3、调试口信号定义（RJ45接口，232串口）：4、CAN口信号定义（RJ45接口）：第八章开孔尺寸第九章文件管理工程数据目录（工程数据目录是唯一可读可写目录，其它目录只读）:\mnt工程目录包含开机自启动脚步文件(startup.sh)和T101通讯管理机通讯管理软件(bin)，通讯管理机主程序由开机自启动脚步文件(startup.sh)调用。
可以通过修改startup.sh文件内容满足其它初始化需要，如NFS访问等。
startup.sh文件介绍：./2222.222 &容许开机自启动；#./2222.222 &关闭开机自启动。
#! /bin/sh/bin/mount -ahwclock -scd /mnt/bin./2222.222 &#/bin/sh说明：给通讯机下装软件时，应先通过修改脚步文件startup.sh，停止通讯机运行再下装软件，下装软件完成后重新修改改脚步文件startup.sh容许开机自启动，再重新开启通讯机。
文件描述：:应用模块目录:通道驱动模块目录:工程数据目录:设备驱动目录:参数文档汇总:协议目录:参数目录:内核模块目录:系统log目录:通信机主程序:通信机守护程序:临时文件注：1111.111,2222.2222程序属性必须改为可执行。
参数目录（ini）管理参数目录主要为科学管理各个模块所需参数而设计，一般：系统级参数存放ini根目录，模块参数对应建立子目录管理。
每个参数文件均有具体的注释，参数文件自带详细说明，同时各个参数文件备档到doc目录，doc目录是ini参数目录的参数文件汇总。
参数样例（app参数文件说明）：第十章用户登陆:登陆T101通讯管理机，可使用FTP工具软件（建议使用cuteFTP），通讯参数为IP地址：192.168.1.20(对应E1网口)用户名：tr，密码：tr，参数设置界面如下示登陆成功后显示连接界面如下图。
登陆连接成功后修改通讯机的参数，可以把做好的工程从硬盘下装到通讯机。
第十一章T101通讯管理机助手安装执行：/安装文件夹/DISK1/setup.exe安装文件即可把T101通讯管理机助手安装在电脑上。
第十二章工程数据组态启动T101通讯管理组手软件，进行工程数据的组态，T101通讯管理组手软件的初始界面如下。
选择/文件/数据库定义/，进入工程数据库定义。
在站名上点击右键出现创建通道菜单,点击创建通道即可创建新通道.创建通道菜单添加装置菜单在通道名上点击右键出现添加装置菜单,点击添加装置装置即可在此通道添加一个装置.在新添加的装置上点击右键出现属性菜单,点击导入...,选择导入点表(ini文件).在弹出的浏览窗口中选择C:/T101通信管理机管理工具/ini/数据库模板下的相应装置的点表,点击打开.然后再在新添加的装置上点击右键,在弹出的下拉菜单中点击最下面的属性...(S).按照一次图定义该装置的名称、别名.设置完成后,点击页面下面的确定.如果通讯管理机需要上传调度数据,则还需要创建一个额外的通道,用于定义通讯机与调度后台的通讯通道.具体后面详述.点击数据库页面工具栏上的按钮,弹出遥控点表定义窗口.窗口中的SLA VECHANNELNO对应装置所在的通道号,DEVICENO对应装置属性页面里的设备号.RELEAYXIDNO对应装置定义的遥控点(如断路器合)在其遥信表里的位置号(POINTNO),YKNAME对应装置定义的遥控点(如断路器合)在其遥信表里的名称(YXNAME).SWITCHNO即开关号,可根据用户图纸要求设定.其他栏可不管.设置完成后点击下面的保存以保存设置.分别点击数据库页面工具栏上的四个按钮可分别定义要上传调度的遥测点,电度值,遥信点及SOE点.以遥测转发表的定义为例.窗口右上角的默认数字通道号默认为10,可以修改,此通道号按在创建通道时创建的转发通道号设定.一定要在导入转发点表前将其设定后,否则待导入点表后只能手动修改表中的CHANNELNO 值.在窗口左栏中选择要转发的遥测点,点击窗口中间的导入按钮导入.导入完成后点保存以保存修改.四个转发表定义完成后,按可设置通信机通道参数(灰掉的参数不用设置):在左面窗口中依次选择各通道后,即可设置相应通道的参数.在通道类型在下拉菜单中选择相应的通道类型,COM口选择串口(232\422\485),网口选择Socket(UDP).串口名按实际接线设置,通讯机14个COM口的串口名分别为:ttyS1(COM1), ttyS1(COM2)…ttyS14(COM14)波特率,起始位,停止位,校验位为串口通道参数,对于UDP通道来说不起作用.其数值分别按装置通讯要求设定.一般均为上图所示设置.点击绑定协议右面的...按钮可选择此通道所使用的协议.系统现提供六种协议,位于C:/T101通信管理机管理工具/txj/bin/channel目录下.分别为:cdt92m.so CDT主站使用,如与华为监控器的通讯.cdtslave.so CDT子站使用,如上传调度时的通讯,此通道一般为UDP通道.gps.so 与GPS通信使用inner.so 内部规约,通讯机与后台电脑通讯的通道使用,此通道一般为UDP通道.poll.so 问答式规约通用,供各种问答式规约产品使用(包括国标电度表).后台协议文件位于protocols目录下,按该通道绑定的协议类型选择相应的协议文件.源IP地址,目的IP地址,源端口,目的端口为UDP通道参数,对串口通道不起作用.源IP地址与源端口为通讯机使用的网口的IP及端口号,端口号可按8000+通道号来定义,方便记忆.目的IP与目的端口为后台或调度电脑的IP及端口号, 端口号可按9000+通道号来定义,方便记忆. 注意:此处进行的设置完全是基于通讯管理机的,这一点要正确理解.自定义参数为通讯间隔时间：可选0~2000。
