2.1音箱的基本原理和维修方法2.1音箱的基本原理和维修方法的文章，此文章力求通俗易懂，让刚入门的朋友也能理解2。
1音响的工作原理。
并快速掌握音响检修的方法。
近日翻阅最新的2005年《电子报》合订本，偶然间发现了漫步者R201T原理图纸。
此图纸是南京的刘怀玉先生根据电路板实物描绘出来的。
因原作者只简单介绍了一下R201T的参数，并没有工做原理的详细介绍。
在这里，我想借助此参考图纸。
对漫步者R201T的工做原理做一介绍，并介绍几种实用的维修方法，此文对于磨机爱好者同样适用。

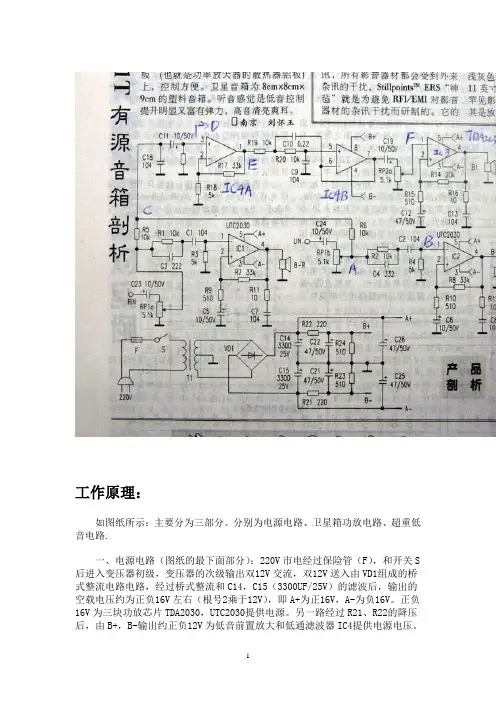

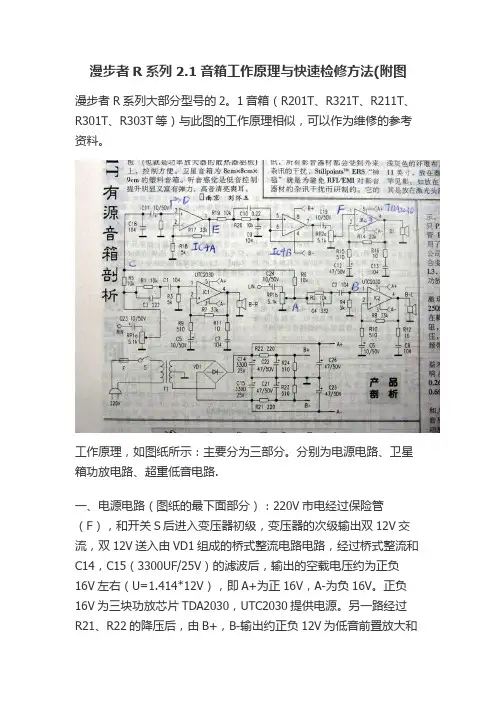

工作原理，如图纸所示：主要分为三部分。
分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片TDA2030，UTC2030提供电源。
另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF 电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。
这里我只以图纸的左声道为例，作个介绍。
如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。
尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
因此，调整R7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。
R201T将此放大器的放大倍数设置为6倍左右。
（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
4558的1脚为前置输出，经R19后进入由IC4B、C9、C10、R20组成的低通滤波器。
低通滤波器的作用是截除200HZ以下的低频信号，R20和C10决定截止频率。
（具体每个厂家的截止频率设置略有不同）。
IC4B输出后----C19，与音量电位器的输入端相连接，调整超低音的音量后，由电位器滑动端输出进入超低音功放电路IC3；TDA2030A，此电路的原理与卫星箱功放一致。
4脚为输出端，推动低音喇叭发声。
以上为R201T的基本工作原理.顺便指出上图中有一处标识有误：即TDA2030A的1脚输入端应该标为“+”即同相输入端。
图纸的1、2脚标反了。
注:漫步者R1900TII,1800TII.轻骑兵V23SE,惠威M200,M20W,M20L T120.中采用的芯片LM1875T.其工作原理与本文中的TDA2030A一致.2.1音箱维修方法:掌握电路的基本原理，维修就事半功倍了。
其实检修音响就象医生看病人一样，讲究“望，闻，问，切”。
检修前需做的事：音响遇到故障时，不要急着下手。
要先问问用户使用的情况：出现故障的前后，音响有什么异常，比如有无“喀卡”的杂音，有无闻到异味，有无看到音响冒烟等情况，这样可以快速了解音响的状态。
遇到音响无声或者单声道等故障，也不要急于判断为音响本身的故障；而首先要先排除信号源和连接线的问题。
比如检查一下电脑是否置于静音的状态，系统音量是不是调到最小的位置了？？？？平衡控制是否位于中间的位置？？？？确定声卡或DVD/CD信号无问题后，还要检查一下输出的音频连接线，有时候，连接线接触不量会造成单声道或者有杂音。
另外。
卫星箱的接线夹也要检查一下，有无松脱等情况。
（有时候可以把两个卫星箱对调来确定卫星箱和功放电路的好坏）；确定信号源和连接线无问题，还未排除故障时，才决定拆解您的音箱来检修。
下面以R201T为例介绍音箱常见的几种故障检修方法：一、开机无任何反应，卫星箱和低音炮都不发声。
（此时调整两个音量电位器均无反应）。
此故障基本上可以认为是电源故障。
（因为三个功放芯片同时损坏的几率很）。
多媒体音响的保险管是安装到外面的。
我们可以拧开保险盖，取出保险管，观察：若保险已经溶断，也不要急于换上新的保险管。
我们可以观察保险损坏的情况：若保险丝只是中间或者两头断掉，没有明显的烧黑的痕迹。
可以估计，保险是偶然损坏的。
（因为市电电压高等原因）这时用同规格的保险管代换一般都能排除。
若保险管的管壁烧的一片漆黑，估计是变压器烧毁（或匝间短路），另外整流或滤波电路中有元件短路也会造成此现象。
这时我们可以观测变压器有无异味，看看有无烧损的痕迹。
同时可以用万能表检查次级有无输出电压。
若变压器输出正常，那就要检查，四个整流管有无击穿短路，电容有无短路等等。
直至查出短路的元件。
二、单声道。
比如说左声道无声，我门可以去掉左声道的卫星箱，接入右声道卫星箱。
若卫星箱此时发声，那么可以确认故障原因为左声道的卫星箱喇叭有故障或烧毁。
若接了右卫星箱，故障依旧，说明音箱是好的，只是左声道功放电路损坏。
那么，如何检修左声道的功放电路呢？？？？？我们看看图纸，图中我标了A、B、C、D、E、几个“关键点”。
IC2为左声道放大电路，我们可以采用一种简单有效的“信号注入法”（也叫信号干扰法），具体就是可以用医用的金属镊子或其他小起子，（手碰触金属部分），直接碰触图中的B点。
即功放芯片的1脚，此时喇叭应该较大的“喀喀”干扰声，如果没有，那么基本上可以判断功放芯片已经OVER了。
我们用同型号的芯片更换就行了。
UTC2030可以用UTC2030，TDA2030，TDA2030A直接代换。
同时还需要注意，TDA2030A反相输入端的R10和C6断开或者损坏，有可能造成声音阻塞甚至无声。
另外，A---B点有线路板铜箔断也会造成左声道无声。
以上检修方法的前提是：IC2的工作电压正常的情况下。
（即3脚为负16V，5脚为正16V左右）。
三、低音炮无声音。
我们可以直接用万能表的R*1挡测量低音喇叭，喇叭应该有较小的“喀卡”声，否则喇叭已损坏。
喇叭正常的情况下，我们依旧采用信号注入法，为了快速找到故障点，一般从“后”----“前”尽行干扰。
即对功放后级先尽行信号注入，无故障的话再向前一级注入信号。
如图纸：在F点注入干扰信号，低音喇叭应该有“啪啪声”否则就要检修TDA2030功放电路。
若啪啪声正常，但低音炮不工作，我们可以检查一下低音的音量电位器，排除电位器的问题后，还不能解决问题，那就要检查一下IC4了。
IC4有两个作用，一个是前置放大，一个是低通滤波。
若IC4供电不正常或者本身损坏，就会造成低音炮无声的故障。
（注，IC4的8脚为正12V，4脚为负12V）。
进行上述的检查之前，我们要目测观察一下，电路板有无断裂，元件有无明显烧毁的现象。
这样可以少走弯路。
TDA2030A是比较容易损坏的器件，除了信号注入法。
我们还可以用以下方法快速判断2030的好坏-----我们先检测芯片的供电是否正常，即5脚为正16V，3脚为负16V。
在没有信号输入的情况下，另外三脚应该是零电压的。
如果测得第4脚（功放输出）有直流电压输出，（甚至达到16V左右），确定芯片已经损坏。
特别需要留意的一点：TDA2030A(LM1875)的引脚3与散热接触面是连通的,如果散热面与散热板之间没有垫绝缘片,维修时要切记：散热板不要碰到地线或者电源线,否则有可能导致芯片损坏.四、调整电位器时，喇叭有卡卡的杂音。
此故障可以用WD--40清洗。
参考：/cgi-bin/bbs/bbs.cgi?u=bbs&id=20040216225824sb 磨损严重的，用同规格电位器代换。
五、喇叭里有“啸叫”声或者较大的噪音。
当整流电路某个整流二级管击穿短路、或者滤波电容失效时。
有可能造成此故障。
怎样判断滤波电容是否失效呢？？？？我们可以检测A+，A-电压。
正常电压应该是15V左右。
当检测到某一组电压只有10V左右时，估计相应的滤波电容已经失效。
比如说A+只有10V，那么C14已经失效，失去滤波作用。
用同规格电容代换即可。
AWEN我问一下，像图中R201T的电路，它的卫星箱是播放出来，是输入信号的所有频率，还是只是一部分，而把另一部位分给超低音电路去处理？由图中看来，超低音电路同左右声道电路应该是并联的，那么也就是说，卫星箱播放出来的还不是所有的输入频率信号，应该是一部分，那么请问，低音炮和卫星箱各自分配的频率比例大概是多少？按小星的理解，卫星箱播放出来的应该是比较接近全频的，但还不是真正的全频。
我是否还可以增大卫星箱的频率比例？低音炮的频率响应又怎么调节呢？请AWEN能否介绍一下。
小星的理解正确啊.卫星箱所谓的全频喇叭,其实是不能播放全频信号的,普通3吋全频喇叭,频响做的不是很好.高频能到15KHZ以上已经很不错了.有些高档一点的2.1音箱当中,卫星箱往往采用两分频,以提高高频的响应.输入超低音前置放大器的信号是由左右声道的全频信号经过10K电租后"叠加"而成的.至于截止频率,调整C10就可以实现。
厂家在设计时,根据卫星箱和超低音的具体匹配情况来设置截止频率,建议玩家在调整这个电容时,调整跨度不要过大.关于芯片的标识。
见三张图片，我们可以迅速识别NE5532，和TDA2030A的引脚次序。
彩图一：中打点的为NE5532（JRC4558）引脚1脚。
最下图为双运放各引脚的标识。
一目了然。
NE5532(JRC4558)引脚:1为运放输出,2为反相输入端,3脚为输入. 5脚为另一运放同相输入,6脚反相输入,7脚输出. 4脚为负电压,8脚正电压.中间的图片实物为2。
1音箱常用的TDA2030A功放芯片，此芯片为双列直插封装。
从左---右数：靠近散热板的为2、4脚。
前排依次为第1、3、5脚。
(LM1875引脚完全一致).。
