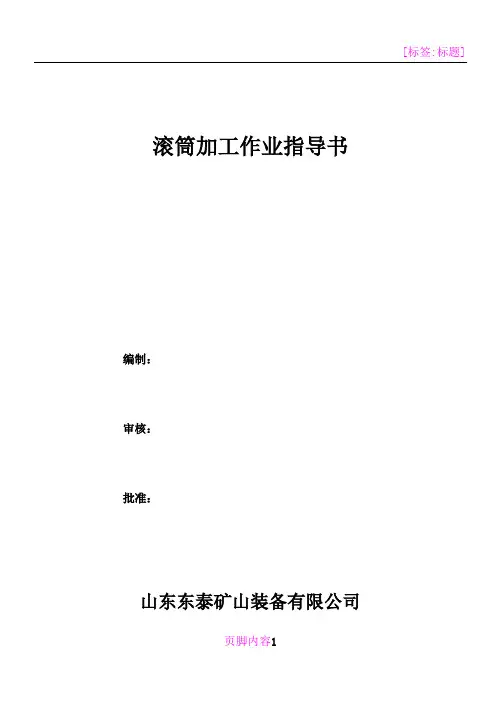

滚筒加工作业指导书
编制:
审核:
批准:
山东东泰矿山装备有限公司
卷制滚筒加工作业指导书
一、范围
规定了卷制滚筒加工遵守的规则,适用于本公司产品的卷制滚筒加工。
原材料:Q235-A钢板
5. 1-1 检查筒皮用钢板是否符合以下要求:
(1) 钢板毛坯厚度(简称T毛)要比图纸上筒皮加工后的净厚度(简称T净)大3~4毫米。即:T毛=T净+3~4
(2) 用1米长直尺测量钢板毛坯的平面度,在任意位置和方向上要不大于1毫米,否则要先调平再下料,调平可采用氧乙炔火焰烤点法或用卷板机、压力机调平。
5. 1-2. 筒皮用钢板下料尺寸的计算:L=π(D内+T毛);B=B净+20
上两式中:L——筒皮展开长;D内——图纸中筒皮的内径;B——下料宽度;B净——图纸中筒皮的净长度。
量具的选择:手锤、钢直尺、钢卷尺。
机床的选择:用叉车,将钢板叉至剪板机旁,再用行车将板吊起,用剪板机下料:952mm*502mm。
下料后去除熔渣并对工件尺寸进行检验,两对角线之差允差为对角线长度的1/1000,换算值不足1毫米的按1毫米计,但允差最大值
为4毫米。
检验合格后将板料用行车吊放在半成品区摆放整齐。
注意下料工序需要检查以下项目:
1.钢板毛坯厚度的加工余量达要求。
2.钢板毛坯的平面度达要求。
3.样线达要求。
4. 下料及坡口尺寸达要求。
按上简图的要求开出筒皮的纵缝坡口(T毛≤30的情况下),当20≤T≤30时,筒皮外侧的40°坡口改为30°坡口。
打破口结束后,用磨光机对坡口表面及坡口钝边表面进行修磨处理,去除毛刺及飞边。然后吊放至半成品区摆放整齐。
5.3 卷(筒皮):
5.3-1 卷制示意图如下:
机床的选择:卷板机。
量具的选择:
序号工具量具
1 地规、剪刀钢卷尺
2 磨光机直尺
前、后侧辊的位置,启动上辊,钢板随动并得以逐步弯曲, 如上图5
所示。要随时拿圆弧样板进行比对,最终以钢板的圆弧面与圆弧样板吻合时为准。
第五步:合口、点固:当钢板圆弧面与样板吻合时,钢板的前端、后端已经基本上首尾相接,此时可利用C形螺旋卡等工具将筒皮合口。合口时要求板厚方向不许有错边、板宽方向的错边量不大于2mm。
达到要求后用CO2气体保护焊点焊牢固。
注意下料工序需要检查以下项目:
1.上料时钢板的坡口方向要正确。
2.圆弧样板要达到要求。
3.合口时板厚方向不许有错边、板宽方向的错边量不大于2mm。
4.筒皮纵缝点焊要牢固。
加工成型、检验合格后,吊放至半成品区栈板上摆放整齐。
5. 4 焊接(内、外破口):
5.4-1 示意图:
焊机的选择:CO2焊机(NBC500)
5.4-3 焊接步骤(关键工序):
(1)内破口焊接步骤:
第一步:打底焊。引弧板上开始引弧施焊,最后在收弧板上停止焊接。
第二步:底焊。在焊接下一道焊缝前必须将前一道焊缝产生的熔渣清理干净,焊接缺陷也必须事先处理掉。
第三步:清理药皮。将焊后药皮及时进行清理干净。
第四步:打磨。用磨光机对焊后产生的熔渣、缺陷进行打磨处理。
第五步:焊接。在引弧板上开始引弧施焊,最后在收弧板上停止焊接。
内破口焊接结束后准备对外坡口进行气刨及焊接。
工具的选择:1、碳弧气刨枪2、碳棒直径D=φ6或φ7毫米。
电流选择:电流I=(25 ~35)A
切削速度选择:约0.5m/min
压缩空气压力: 0.4~0.6Mpa
(2)外坡口刨及焊接步骤:
第一步:刨。从筒皮外侧对筒皮和引弧板、收弧板的纵缝进行碳弧气刨清根。
第二步:打磨。用磨光机对刨后产生的熔渣、缺陷进行打磨处理。
第三步:焊接。在引弧板上开始引弧施焊,最后在收弧板上停止焊接。
筒皮焊接结束以后将筒皮吊至半成品区展板上摆放好。
质检部门对纵缝进行超声波探伤。
纵缝探伤标准为GB/T11345-89之Ⅱ级标准。
5.5 校圆:
5. 5- 1 校圆示意图:
所用机床:卷板机()
工、量具的选择:
序号工具量具
1 地规钢卷尺
2 剪刀直尺
3 圆弧样板角度尺
5.5-2 装夹:
将筒皮用行车吊放至卷板机上准备校圆。(操作者按筒皮图纸所示内半径自制弧长不小于30°的圆弧样板)。
5. 5-3 校圆步骤:
第一步:操作下辊上升使筒皮夹紧在上、下辊之间。
第二步:同时上升两侧辊使其与筒皮紧密接触。启动上辊旋转数周。
第三步:继续分步逐渐上升两侧辊,强迫筒皮继续变形。变形后的最大曲率一定要超过筒皮的理论曲率,超过量的大小视筒皮的椭圆度大小而定。两侧辊每上升一步就启动上辊旋转数周。
第四步:分步逐渐下降两侧辊,每下降一步就启动上辊旋转数周,直至两侧辊对筒皮不再有压力,用圆弧样板检测筒皮的内圆,吻合后下降下辊,翻转打开卷板机上辊卸料端的倒头,用天车起吊将筒皮水平的退出卷板机,测量筒皮的直径,要达到在任意方向上直径的最大值与任意方向上直径的最小值之差Δφ≤2。
校圆结束以后将筒皮吊至半成品区展板上摆放好。并对筒皮作以下检查:在任意方向上筒皮直径的最大值与任意方向上直径的最小值之差Δφ≤2。
质检部门将对纵缝进行超声波探伤检验。探伤合格后对筒皮进行去应力退火处理。纵缝探伤标准: GB11345-1989之Ⅱ级标准
5. 6 车(筒皮止口):
5. 6-1 车止口示意图:
机床的选择:1、立式数控车床(KV-1600A)2、卧式车床(CW61160
