JTGE51-2009-T0809水泥或石灰剂量的测定EDTA滴定法

JTGE51-2009-T0809水泥或石灰剂量的测定EDTA滴定法

5.试验步骤 （1）选取有代表性的无机结合料稳定材料，对稳
定中、粗粒土取试样约3000g，对稳定细粒土取试样 约1000g。
（2）对水泥或石灰稳定细粒土，称300g放在搪瓷杯 中，用搅拌棒将结块搅散，加10%氯化铵溶液600mL;对水 泥或石灰稳定中、粗粒土，可直接称取1000g左右，放入 10%氯化铵溶液2 000mL，然后如前述步骤进行试验。
（2）在做标准曲线时，如工地实际水泥剂量较大， 则素集料和低剂量水泥的试样可以不做试验，而直接 用较高的剂量试验，但应有两种剂量大于实际剂量和 两种剂量小于实际剂量。
（3）配制的氯化铵溶液最好当天用完，不要放置 过久，以免影响试验的精度。
谢谢大家！
（17）秒表：1只。
（18）不锈钢棒（或粗玻璃棒）：10根。 （19）精密试纸：pH12~14。 （20）毛刷、去污粉、吸水管、塑料勺、特种铅笔、厘米纸
3. 试剂 （1）0.1mol/L乙二胺四乙酸二钠（EDTA二钠）标准溶液
（简称EDTA二钠标准溶液） 准确称取EDTA二钠（分析纯）37.23g，用40~50℃的无二
（5）用移液管吸取上层（液面上1~2cm）悬浮 液10.OmL放人200mL的三角瓶内；
用量管量取1.8%氢氧化钠（内含三乙醇胺）溶液 50mL倒入三角瓶中，此时溶液pH值为12.5—13.0（可 用pH12~14精密试纸检验），
然后加入钙红指示剂（质量约为0.2g），摇匀， 溶液呈玫瑰红色。
记录滴定管中EDTA二钠标准溶液的体积V1，然后用 EDTA二钠标准溶液滴定，边滴定边摇匀，并仔细观察溶液
的颜色；在溶液颜色变为紫色时，放慢滴定速度，并摇匀；
直到纯蓝色为终点，记录滴定管中EDTA二钠标准溶液体积
V2(以mL计，读至0.ImL)。计算V1-V2，即为EDTA二钠标准 溶液的消耗量。

jtg e51-2009 《公路工程无机结合料稳定材料试验规程》

jtg e51-2009 《公路工程无机结合料稳定材料试验规程》

jtg e51-2009 《公路工程无机结合料稳定材料试验规程》介绍我想探讨一下jtg e51-2009 《公路工程无机结合料稳定材料试验规程》这个主题。

这是一个关于公路工程中无机结合料稳定材料试验规程的标准文件。

在公路工程中，无机结合料稳定材料是一种常用的材料，用于提高路面的稳定性和耐久性。

该规程的出台对于保障公路工程的质量和安全具有重要意义。

深度探讨在jtg e51-2009 《公路工程无机结合料稳定材料试验规程》中，对于无机结合料稳定材料的试验方法、试验要求以及试验结果的评定等方面进行了详细的规定。

我们可以通过学习该规程来了解无机结合料稳定材料的性能指标及其对公路工程的影响，为公路工程的设计、施工和维护提供科学依据。

具体内容在jtg e51-2009 《公路工程无机结合料稳定材料试验规程》中，涉及到的主要内容包括但不限于：1. 试验方法：规定了无机结合料稳定材料的各项试验方法，如抗压强度、抗拉强度、耐久性等。

2. 试验要求：规定了无机结合料稳定材料在试验过程中需要满足的各项要求，以确保试验结果的准确性和可靠性。

3. 试验结果评定：规定了对无机结合料稳定材料试验结果的评定标准，以判断材料是否符合公路工程的使用要求。

个人观点从个人角度来看，jtg e51-2009 《公路工程无机结合料稳定材料试验规程》的出台是十分重要的。

它为公路工程材料的选择和质量控制提供了标准化的依据，有利于提高公路工程的质量和安全水平。

通过学习和遵守该规程，也可以促进公路工程材料研究和生产的技术进步，推动我国公路工程建设的可持续发展。

结论jtg e51-2009 《公路工程无机结合料稳定材料试验规程》对于公路工程无机结合料稳定材料的试验方法和要求进行了详细的规定，在公路工程建设中具有重要意义。

通过学习和遵守该规程，可以提高公路工程的质量和安全水平，促进公路工程材料技术的进步。

我希望通过这篇文章，读者能对jtg e51-2009 《公路工程无机结合料稳定材料试验规程》有一个更深入的了解，并认识到其在公路工程中的重要作用。

无机结合料试验规程完整

无机结合料试验规程完整

最大干密度T0804-1994无机结合料稳定材料击实试验方法（公路工程无机结合料稳定材料试验规程 JTG E51-2009）1适用围1.1 本方法适用于在规定的试筒，对水泥稳定材料（在水泥水化前）、石灰稳定材料及石灰（或水泥）粉煤灰稳定材料进行击实试验，以绘制稳定材料的含水量——干密度关系曲线，从而确定其最佳含水量和最大干密度1.2 试验集料的最大公称粒径宜控制在37.5mm以（方孔筛）。

1.3 试验方法类别。

本实验方法分三类，各类击实方法的主要参数列于表T0804-1。

2 仪器设备2.1 击实筒：小型，径100mm、高127mm的金属圆筒，套环高50mm，底座；大型，径152mm、高170mm的金属圆筒，套环高50mm直径151mm 和高50mm的筒垫块，底座。

2.2 多功能自控电动击实仪：击锤的底面直径50mm，总质量4.5kg。

击锤在导管的总行程为450mm。

可设置击实次数，并保证击锤自由垂直落下，落高应为450mm，锤迹均匀分布于试样面。

2.3 电子天平：量程4000g，感量0.01g。

2.4 电子天平：量程15kg，感量0.1g。

2.5方孔筛：孔径53mm、37.5mm、26.5mm、19mm、4.75mm、2.36mm 的筛各1个。

2.6 量筒：50ml、100ml、和500ml的量筒各1个。

2.7 直刮刀：长200~250mm、宽30mm和厚3mm，一侧开口的直刮刀，用以刮平和修饰粒料大试件的表面。

2.8 刮土刀：长150~200mm、宽约20mm的刮刀，用以刮平和修饰小试件的表面。

2.9 工字型刮平刀：30mm×50mm×310mm，上下两面和侧面均刨平。

2.10 拌和工具：约400mm×600mm×70mm的长方形金属盘、拌和用平头小铲等。

2.11 脱模器2.12 测定含水量用得吕盒、烘箱等其他用具。

2.13 游标卡尺3试验准备3.1 将具有代表性的风干试料（必要时，也可以试在50℃烘箱烘干）用木锤捣碎或用木碾碾碎。

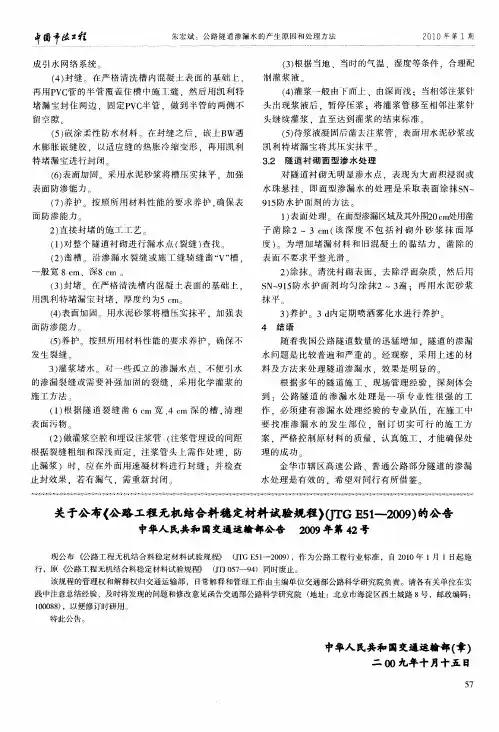

关于公布《公路工程无机结合料稳定材料试验规程》(JTG E51—2009)的公告

关于公布《公路工程无机结合料稳定材料试验规程》(JTG E51—2009)的公告
抹平 。
用凯利特 堵漏 宝封堵 ．厚 度约为５ｃ１ ［ １
（） ４ 表面加 固。用水 泥砂浆将槽 压实抹平 。加强 表 面防渗 能力
（） 护。按照所用 材料性能 的要 求养护 ，确保 不 ５养
发 生 裂 缝
３ 养护 ３ｄ ） 内定期 喷洒雾 化水进 行养 护
４ 结 语
随着我 国公路 隧道数量 的迅猛 增加 ．隧道 的渗漏 水 问题是 比较普 遍 和严重 的 经 观察 ．采 用上述 的材 料及 方 法来处理 隧道 渗漏水 ．效果 是 明显 的
根据 多年 的隧道施 工 、现场管 理经验 ，深刻体 会
３ 灌浆 堵水 。对一 些孤立 的渗 漏水点 、不便 引水 ）
的渗 漏裂缝 或需要 补强 加 固的裂缝 ．采用 化学灌 浆 的
施 工 方 法
到 ：公 路 隧道 的渗 漏 水处 理 是 一 项 专 业性 很 强 的 工 作 ．必须建 有 渗漏水处 理经 验的专业 队伍 ．在施 工 中 要 找 准渗 漏 水 的发 生部 位 ．制 订 切 实 可行 的施 工 方 案 ，严 格控 制原材 料 的质量 ．认 真施 工 ．才 能确保 处
（ ） 槽 沿渗 漏水 裂缝 或施 工 缝骑 缝凿 “ 槽 ． ２凿 Ｖ”
一
般 宽 ８ｅ ｍ、深８ｃ Ｉ Ｉ Ｔ （） ３ 封堵 在严格 清洗槽 内混凝土 表面 的基础上 ，
２ 涂抹 清洗 衬砌 表面 ．去除浮 面杂质 ．然后用 ） Ｓ ～ １ 防水 护 面 剂均匀 涂 抹２～３ ：再 用 水泥 砂浆 Ｎ ９５ 遍
１表 面处 理 在面型渗漏区域及其外围２ １ ） ０Ⅱ ｃ 处用凿 子 凿 除 ２～３ ｃ （ 深 度 不 包 括 衬 砌 外 砂 浆 抹 面 厚 ｉ 该 ｎ

JTG-E51-2009-公路工程无机结合料稳定材料试验规程的目录表

JTG-E51-2009-公路工程无机结合料稳定材料试验规程的目录表

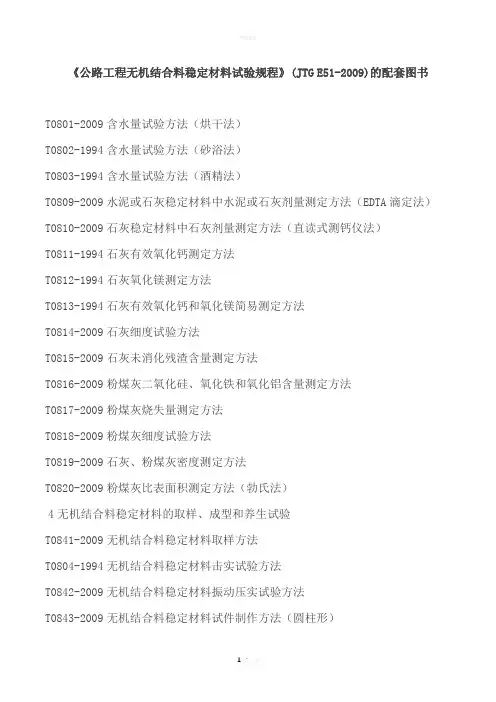

《公路工程无机结合料稳定材料试验规程》(JTG E51-2009)的配套图书T0801-2009含水量试验方法（烘干法）T0802-1994含水量试验方法（砂浴法）T0803-1994含水量试验方法（酒精法）T0809-2009水泥或石灰稳定材料中水泥或石灰剂量测定方法（EDTA滴定法）T0810-2009石灰稳定材料中石灰剂量测定方法（直读式测钙仪法）T0811-1994石灰有效氧化钙测定方法T0812-1994石灰氧化镁测定方法T0813-1994石灰有效氧化钙和氧化镁简易测定方法T0814-2009石灰细度试验方法T0815-2009石灰未消化残渣含量测定方法T0816-2009粉煤灰二氧化硅、氧化铁和氧化铝含量测定方法T0817-2009粉煤灰烧失量测定方法T0818-2009粉煤灰细度试验方法T0819-2009石灰、粉煤灰密度测定方法T0820-2009粉煤灰比表面积测定方法（勃氏法）4无机结合料稳定材料的取样、成型和养生试验T0841-2009无机结合料稳定材料取样方法T0804-1994无机结合料稳定材料击实试验方法T0842-2009无机结合料稳定材料振动压实试验方法T0843-2009无机结合料稳定材料试件制作方法（圆柱形）T0844-2009无机结合料稳定材料试件制作方法（梁式）T0845-2009无机结合料稳定材料养生试验方法5无机结合料稳定材料的物理、力学试验T0805-1994无机结合料稳定材料无侧限抗压强度试验方法T0806-1994无机结合料稳定材料间接抗拉强度试验方法（劈裂试验）T0851-2009无机结合料稳定材料弯拉强度试验方法T0808-1994无机结合料稳定材料室内抗压回弹模量试验方法（顶面法）T0807-1994无机结合料稳定材料室内抗压回弹模量试验方法（承载板法）T0852-2009无机结合料稳定材料劈裂回弹模量试验方法T0853-2009无机结合料稳定材料弯拉回弹模量试验方法T0854-2009无机结合料稳定材料干缩试验方法T0855-2009无机结合料稳定材料温缩试验方法T0856-2009无机结合料稳定材料疲劳试验方法T0857-2009无机结合料稳定材料室内动态抗压回弹模量试验方法T0858-2009无机结合料稳定材料冻融试验方法T0859-2009无机结合料稳定材料渗水试验方法T0860-2009无机结合料稳定材料抗冲刷试验方法附件无机结合料稳定材料配合比设计试验示例。
