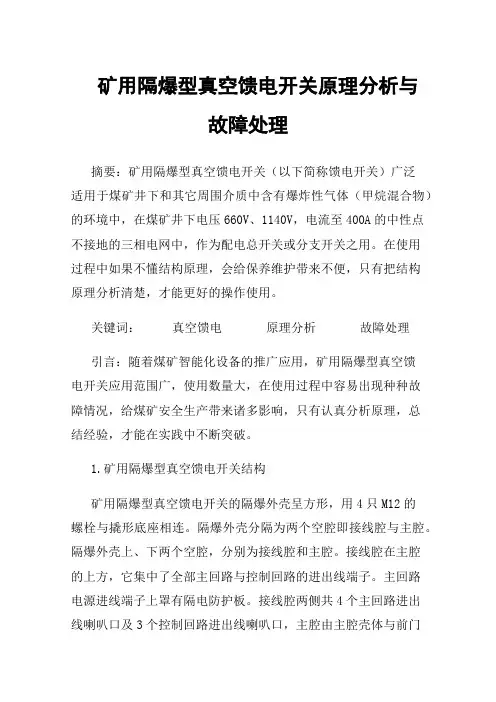

矿用隔爆型真空馈电开关原理分析与故障处理摘要：矿用隔爆型真空馈电开关（以下简称馈电开关）广泛适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在煤矿井下电压660V、1140V，电流至400A的中性点不接地的三相电网中，作为配电总开关或分支开关之用。

在使用过程中如果不懂结构原理，会给保养维护带来不便，只有把结构原理分析清楚，才能更好的操作使用。

关键词：真空馈电原理分析故障处理引言：随着煤矿智能化设备的推广应用，矿用隔爆型真空馈电开关应用范围广，使用数量大，在使用过程中容易出现种种故障情况，给煤矿安全生产带来诸多影响，只有认真分析原理，总结经验，才能在实践中不断突破。

1.矿用隔爆型真空馈电开关结构矿用隔爆型真空馈电开关的隔爆外壳呈方形，用4只M12的螺栓与撬形底座相连。

隔爆外壳分隔为两个空腔即接线腔与主腔。

隔爆外壳上、下两个空腔，分别为接线腔和主腔。

接线腔在主腔的上方，它集中了全部主回路与控制回路的进出线端子。

主回路电源进线端子上罩有隔电防护板。

接线腔两侧共4个主回路进出线喇叭口及3个控制回路进出线喇叭口，主腔由主腔壳体与前门组成，主要装有主体芯架和千伏级电源控制开关，前门采用快开门结构。

主腔由主腔壳体与前门组成,开关关闭时,前门与壳体由上下扣块与左右齿条扣住;开关打开时,前门支撑在壳体左侧的铰链上。

前门采用快开门结构。

主腔内右侧装有交流真空断路器，断路器上方装有电流互感器和零序电流互感器，主腔内左侧的安装架的正面装有千伏级小熔断器，中间继电器、时间继电器以及控制电路中的熔断器、电容、整流器等，反面装有控制变压器、三相电抗器、电压变换器、电阻等。

前门上装有保护器、显示器、保护器电源、试验开关和按钮等。

前门与外壳之间有可靠的机械联锁，当需要打开馈电开关前门时，首先须将右侧壁上的电源控制开关的手把打至断开位置（中间位置），断开控制电源，断路器因控制电路失电而自动分闸，然后拧进闭锁杆，使其里端进入电源开关手把的闭锁孔内，将电源开关闭锁于断开的位置，其外端才能脱离前门上的限位块解除前门闭锁，此时方能打开前门，前门闭合的方法与打开的程序相反，从而实现了馈电开关前门闭合闭锁后才能进行合闸操作。

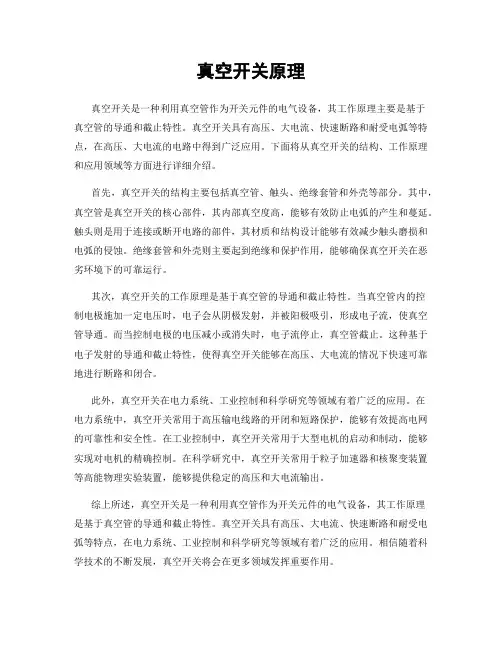

真空开关原理真空开关是一种利用真空管作为开关元件的电气设备，其工作原理主要是基于真空管的导通和截止特性。

真空开关具有高压、大电流、快速断路和耐受电弧等特点，在高压、大电流的电路中得到广泛应用。

下面将从真空开关的结构、工作原理和应用领域等方面进行详细介绍。

首先，真空开关的结构主要包括真空管、触头、绝缘套管和外壳等部分。

其中，真空管是真空开关的核心部件，其内部真空度高，能够有效防止电弧的产生和蔓延。

触头则是用于连接或断开电路的部件，其材质和结构设计能够有效减少触头磨损和电弧的侵蚀。

绝缘套管和外壳则主要起到绝缘和保护作用，能够确保真空开关在恶劣环境下的可靠运行。

其次，真空开关的工作原理是基于真空管的导通和截止特性。

当真空管内的控制电极施加一定电压时，电子会从阴极发射，并被阳极吸引，形成电子流，使真空管导通。

而当控制电极的电压减小或消失时，电子流停止，真空管截止。

这种基于电子发射的导通和截止特性，使得真空开关能够在高压、大电流的情况下快速可靠地进行断路和闭合。

此外，真空开关在电力系统、工业控制和科学研究等领域有着广泛的应用。

在电力系统中，真空开关常用于高压输电线路的开闭和短路保护，能够有效提高电网的可靠性和安全性。

在工业控制中，真空开关常用于大型电机的启动和制动，能够实现对电机的精确控制。

在科学研究中，真空开关常用于粒子加速器和核聚变装置等高能物理实验装置，能够提供稳定的高压和大电流输出。

综上所述，真空开关是一种利用真空管作为开关元件的电气设备，其工作原理是基于真空管的导通和截止特性。

真空开关具有高压、大电流、快速断路和耐受电弧等特点，在电力系统、工业控制和科学研究等领域有着广泛的应用。

相信随着科学技术的不断发展，真空开关将会在更多领域发挥重要作用。

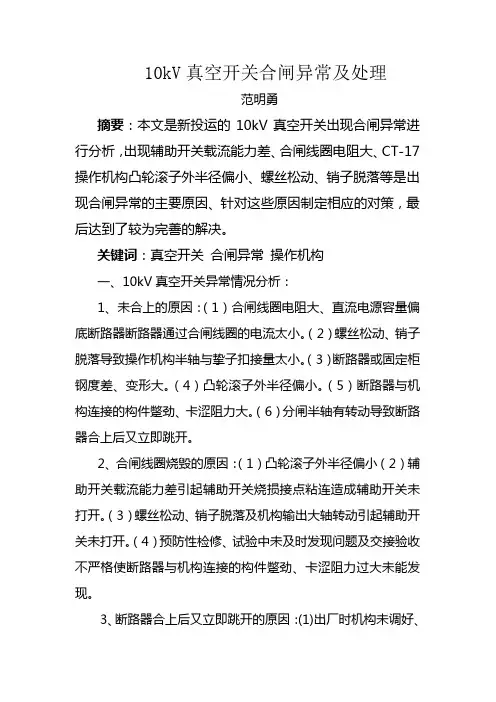

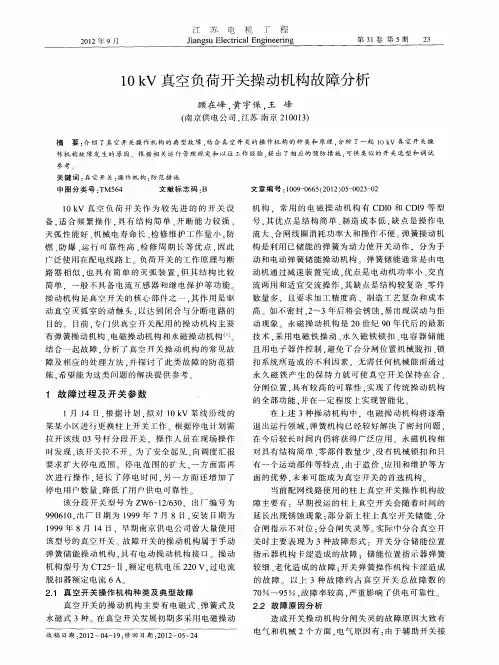

10kV真空开关合闸异常及处理范明勇摘要：本文是新投运的10kV真空开关出现合闸异常进行分析，出现辅助开关载流能力差、合闸线圈电阻大、CT-17操作机构凸轮滚子外半径偏小、螺丝松动、销子脱落等是出现合闸异常的主要原因、针对这些原因制定相应的对策，最后达到了较为完善的解决。

关键词：真空开关合闸异常操作机构一、10kV真空开关异常情况分析：1、未合上的原因：（1）合闸线圈电阻大、直流电源容量偏底断路器断路器通过合闸线圈的电流太小。

（2）螺丝松动、销子脱落导致操作机构半轴与挚子扣接量太小。

（3）断路器或固定柜钢度差、变形大。

（4）凸轮滚子外半径偏小。

（5）断路器与机构连接的构件蹩劲、卡涩阻力大。

（6）分闸半轴有转动导致断路器合上后又立即跳开。

2、合闸线圈烧毁的原因：（1）凸轮滚子外半径偏小（2）辅助开关载流能力差引起辅助开关烧损接点粘连造成辅助开关未打开。

（3）螺丝松动、销子脱落及机构输出大轴转动引起辅助开关未打开。

（4）预防性检修、试验中未及时发现问题及交接验收不严格使断路器与机构连接的构件蹩劲、卡涩阻力过大未能发现。

3、断路器合上后又立即跳开的原因：(1)出厂时机构未调好、导致合闸凸轮上面的附件碰到了合闸半轴的扭簧或储能弹簧在收缩过程中因摆动碰到了分闸半轴的顶板引起构件上零件与分闸半轴发生干涉使分闸半轴有转动。

（2）由于培训不到位、检修人员对机构不了解在预防性检修、试验中未及时发现上述机构中的问题。

（3）由于工作责任心差、培训不到位导致交接验收不严格，而未及时发现上述机构中的问题。

二、主要因素确认：1、辅助开关载流能力差引起。

2、凸轮滚子外半径偏小。

3、螺丝松动、销子脱落。

4、合闸线圈电阻偏大。

5、工作责任心差。

6、机构输出大轴转动。

7、培训不到位。

8、直流电源容量偏底。

9、断路器或固定柜钢度差、变形大。

10、断路器与机构连接的构件蹩劲、卡涩阻力大。

通过认真对比分析、现场调查、现场测量、现场统计和验证最终得出10kV真空开关异常情况是由于第一、第二、第三、第四条引起的，其中由第三、第四条最多。

真空断路器的故障分析与处理(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除真空断路器常见故障分析及处理【摘要】：我厂6KV厂用系统均采用KYN28A型真空断路器和JCZR型真空接触器（F-C）两种形式的开关设备作为高压转机、变压器和母线的分合使用，承担着极其重要的角色。

一旦发生异常，轻则解列重要辅机设备，重则影响主机安全运行，所以高压开关设备的检修和维护尤为重要，以下就真空断路器在日常运行中出现的故障和处理方法进行探讨。

【关键词】断路器故障处理1、引言：“分闸、合闸失灵”等故障是断路器运行中常见故障，故障原因主要有电气和机械两方面。

本文从断路器的结构出发，就分、合故障的判断和处理方法做简单论述，供检修运行人员参考。

1、真空断路器主要构成支架:安装断路器各功能组件的架体。

真空灭弧室:是真空断路器的熄弧元件。

（真空泡）导电回路:使灭弧室的动端与静端连接构成的电流通道。

（动静触头）传动机构:实现灭弧室的合、分闸操作。

（导电连杆）绝缘支撑:绝缘支持件将各功能元件，架接起来满足断路器的绝缘要求。

（各绝缘筒、绝缘隔板）操动机构:是真空断路器的动力驱动装置。

真空断路器对操动机构的基本要求如下:a.要有足够的合闸输出功;保证真空断路器具有关合短路故障电流的能力。

（主要有CT\CD型）真空开关具有足够的动稳定性和开断电流能力。

要保证在65%分闸电压下能正常分闸，而在30%额定操作电压下不得分闸。

操作机构应具有自由脱扣的功能，具有电动或手动操作、远方或就地操作功能。

2、真空断路器真空泡真空度降低的原因及处理真空断路器在真空泡内开断电流并进行灭弧。

由于真空断路器本身没有监测真空度特性的装置，所以真空度降低，故障不易被发现，其危险程度远远大于其它显性故障。

出现真空度降低的主要原因有：真空泡内波形管的材质或制作工艺存在问题，多次操作后出现漏点;真空泡的材质或制作工艺存在问题，真空泡本身存在微小漏点;分体式真空断路器在操作时，由于操作连杆的距离比较大，直接影响真空断路器的同期、弹跳、超行程等特性，使真空度降低的速度加快。

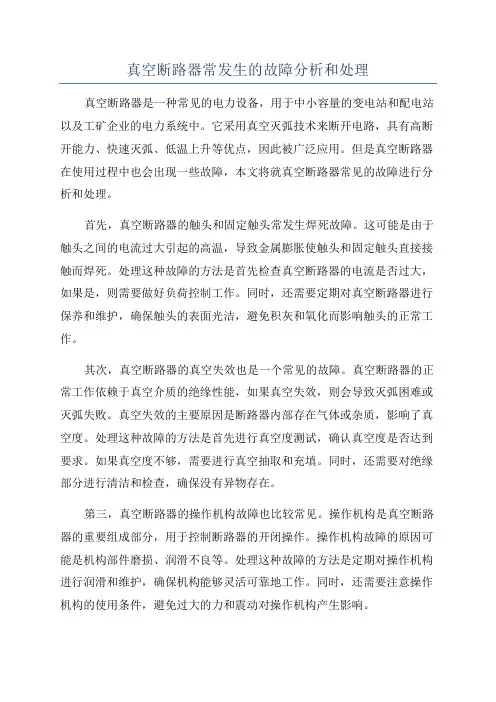

真空断路器常发生的故障分析和处理真空断路器是一种常见的电力设备，用于中小容量的变电站和配电站以及工矿企业的电力系统中。

它采用真空灭弧技术来断开电路，具有高断开能力、快速灭弧、低温上升等优点，因此被广泛应用。

但是真空断路器在使用过程中也会出现一些故障，本文将就真空断路器常见的故障进行分析和处理。

首先，真空断路器的触头和固定触头常发生焊死故障。

这可能是由于触头之间的电流过大引起的高温，导致金属膨胀使触头和固定触头直接接触而焊死。

处理这种故障的方法是首先检查真空断路器的电流是否过大，如果是，则需要做好负荷控制工作。

同时，还需要定期对真空断路器进行保养和维护，确保触头的表面光洁，避免积灰和氧化而影响触头的正常工作。

其次，真空断路器的真空失效也是一个常见的故障。

真空断路器的正常工作依赖于真空介质的绝缘性能，如果真空失效，则会导致灭弧困难或灭弧失败。

真空失效的主要原因是断路器内部存在气体或杂质，影响了真空度。

处理这种故障的方法是首先进行真空度测试，确认真空度是否达到要求。

如果真空度不够，需要进行真空抽取和充填。

同时，还需要对绝缘部分进行清洁和检查，确保没有异物存在。

第三，真空断路器的操作机构故障也比较常见。

操作机构是真空断路器的重要组成部分，用于控制断路器的开闭操作。

操作机构故障的原因可能是机构部件磨损、润滑不良等。

处理这种故障的方法是定期对操作机构进行润滑和维护，确保机构能够灵活可靠地工作。

同时，还需要注意操作机构的使用条件，避免过大的力和震动对操作机构产生影响。

最后，真空断路器的外观和连接端子的松动也是一种常见故障。

外观松动可能是由于设备运输过程中的振动引起的，而连接端子的松动可能是由于设备长时间运行后的疲劳导致的。

处理这种故障的方法是首先检查真空断路器的外观，确认螺栓和连接件是否松动或脱落，及时进行紧固。

对于连接端子的松动，需要定期进行检查和紧固，确保连接的可靠性。

总之，真空断路器在使用过程中可能会发生多种故障，包括触头焊死、真空失效、操作机构故障以及外观和连接端子的松动等。

真空开关试验报告1. 引言真空开关是一种常用的高电压开关设备，广泛应用于电力系统中。

本文旨在对真空开关进行试验，并对其性能进行评估和分析。

2. 实验目的本次实验的主要目的是测试真空开关的电气性能和可靠性，以确定其是否满足预期要求。

3. 实验步骤以下是本次试验的具体步骤：步骤一：准备工作1.检查真空开关设备，确保其完好无损。

2.将真空开关连接到电源和负载电路。

步骤二：静态特性测试1.打开电源，给予真空开关一定的工作电压。

2.测量真空开关在不同电流下的断口形状和电弧长度。

3.分析并记录真空开关的断口状况和电弧特性。

步骤三：动态特性测试1.切换电源，使真空开关在负载电路上工作。

2.测试真空开关的接通和断开时间。

3.测试真空开关在不同负载条件下的承受能力。

步骤四：性能评估1.根据实验数据，评估真空开关的静态和动态特性。

2.分析真空开关在不同负载下的工作情况并作出评价。

4. 实验结果与讨论根据实验数据，我们得出以下结论：1.真空开关在不同电流下的断口形状和电弧长度基本符合预期要求。

2.真空开关的接通和断开时间满足电力系统对快速开关的要求。

3.真空开关在不同负载条件下的承受能力良好。

5. 结论本次试验表明，真空开关具有良好的电气性能和可靠性，可以满足电力系统的需求。

然而，仍需进一步研究和测试，以确保其在实际工作环境中的稳定性和长期可靠性。

6. 参考文献[参考文献1][参考文献2]7. 致谢在此感谢实验室的支持和帮助，以及所有参与本次试验的人员的辛勤工作和付出。

以上是本次真空开关试验的报告，希望能对相关研究和应用有所帮助。

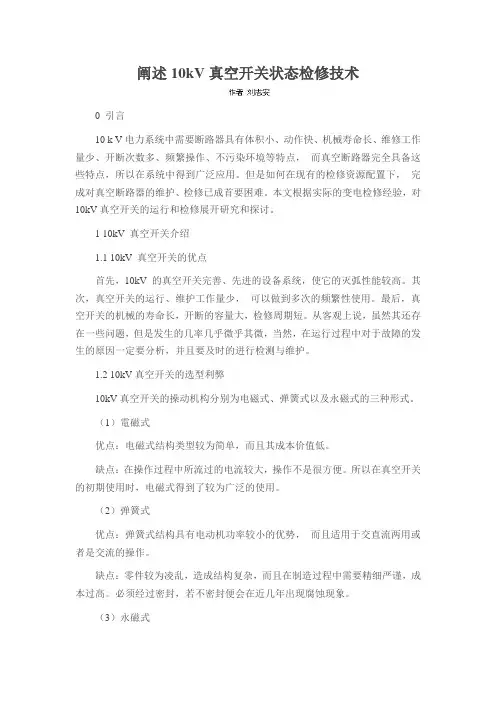

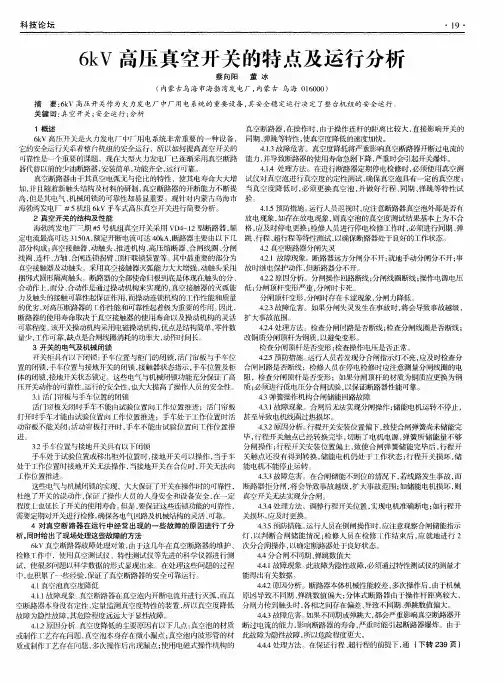

阐述10kV真空开关状态检修技术0 引言10 k V电力系统中需要断路器具有体积小、动作快、机械寿命长、维修工作量少、开断次数多、频繁操作、不污染环境等特点，而真空断路器完全具备这些特点，所以在系统中得到广泛应用。

但是如何在现有的检修资源配置下，完成对真空断路器的维护、检修已成首要困难。

本文根据实际的变电检修经验，对10kV真空开关的运行和检修展开研究和探讨。

1 10kV 真空开关介绍1.1 10kV 真空开关的优点首先，10kV 的真空开关完善、先进的设备系统，使它的灭弧性能较高。

其次，真空开关的运行、维护工作量少，可以做到多次的频繁性使用。

最后，真空开关的机械的寿命长，开断的容量大，检修周期短。

从客观上说，虽然其还存在一些问题，但是发生的几率几乎微乎其微，当然，在运行过程中对于故障的发生的原因一定要分析，并且要及时的进行检测与维护。

1.2 10kV真空开关的选型利弊10kV真空开关的操动机构分别为电磁式、弹簧式以及永磁式的三种形式。

（1）電磁式优点：电磁式结构类型较为简单，而且其成本价值低。

缺点：在操作过程中所流过的电流较大，操作不是很方便。

所以在真空开关的初期使用时，电磁式得到了较为广泛的使用。

（2）弹簧式优点：弹簧式结构具有电动机功率较小的优势，而且适用于交直流两用或者是交流的操作。

缺点：零件较为凌乱，造成结构复杂，而且在制造过程中需要精细严谨，成本过高。

必须经过密封，若不密封便会在近几年出现腐蚀现象。

（3）永磁式优点：如果说电磁式是最早的使用形式，那么永磁式就是最新的技术研究，其采用了先进的电磁铁的操动，以及永久性磁铁的锁扣，并且使用电子器件来进行控制，大大的避开了合分闸位置机械之间的脱扣所造成的不利因素。

而且不需要其他机械，就可以产生保持力，具有较高的可靠性能，由传统化变得智能化。

1.3 10kV 真空开关的故障形式（1）由于开关分合储能位置的指示器机构存在卡涩导致故障；（2）指示器弹簧纤细老化导致故障；（3）弹簧操作机构的卡涩也会导致故障；（4）真空泡慢性的漏气导致故障；（5）本体的绝缘件绝缘击穿导致故障。

VD4型真空断路器使⽤与故障分析VD4型真空断路器使⽤与故障分析故障现象：在⼀次合闸操作过程中，VD4⼿车在试验位置时，“试验位置”绿灯2LD和“分闸指⽰”1LD绿灯亮，当操作⼈员将⼿车摇⾄⼯作位置时，“⼯作位置”2HD红灯亮，⽽“分闸指⽰”绿灯1LD不亮，⾼压柜⼆次图如图（1）所⽰，操作⼈员以为指⽰灯故障，试图使⽤KK开关合闸，但不能合闸。

经再次检查，完全具备送电条件，此时由于送电时间紧急，于是⽤⼿按VD4上的⼿动合闸按钮，不能合闸。

将⼿车反复进出⼏次，在⼯作位置仍不能合闸。

将VD4⼿车摇⾄“试验位置”时，⼿动与电动均能合闸。

原因分析：VD4型断路器电⽓控制接线图（局部合闸回路和闭锁回路）如图（2）所⽰。

在紧急情况下需要正常送电，⼜出现上述机械故障导致的电⽓回路不通时，可在⼯作位置拆下操动机构外壳，⽤螺丝⼑顶住Y1的电磁铁，⼈为吸合，此时即可操作，特别强调的是这种⽅法仅限于⾮常紧急情况下采⽤。

经验总结：在操作过程中发⽣过⼿车由于⾼压柜⾼压上、下桩头盖板不能随⼿车前进⽽顶开，操作时特别注意不得强⾏将⼿车摇⼊，应仔细检查机械各连锁环节，强⾏进⼊的后果是⼿车上桩头将与柜体进线保护盖板挤压⽽导致⼿车报废。

在操作接地闸⼑时应迅速到位，没有到位情况下将出现上述类似现象。

1.故障现象2006年4⽉，在110kV安岳变电站#2主变增容技改进⼊后期设备调试阶段时，出现了新安装在10kVⅡ段上的7路进出线开关柜中的VD4真空断路器都只能合闸、分闸⼀次，就失去合、分闸功能了，不管是在⾼压开关柜上就地合、分闸，还是在主控室微机遥控操作，VD4真空断路器都⽆任何反应。

2.故障原因分析VD4真空断路器适⽤于以空⽓为绝缘的户内式开关系统中，只要在正常的使⽤条件及断路器的技术参数范围内，VD4真空开关就可以满⾜电⽹在正常或事故状态下的各种操作，包括合、分和开断短路电流。

针对以上故障现象，对⾼压开关柜⼆次回路接线检查，发现没有接错的地⽅。

真空断路器常见故障分析和处理办法
本文从真空断路器运行中常见的故障着手，进行故障分析和提供处理方法，希望可以增加用户对真空断路器方面的技术积累。

常见的高压真空断路器故障分析与处理真空断路器的优越性不仅是无油化设备，而且还表现在它具有较长的电寿命、机械寿命、开断绝缘能力大、连续开断能力强、体积小、重量轻、可频繁操作、免除火灾、运行维护少等优点，很快被电力部门运行、检修和技术人员认可。

早期国内生产的高压真空断路器质量不够稳定，操作过程中载流过电压偏高，个别真空灭弧室还存在有漏气现象。

至1992年天津真空开关应用推广会议时，我国真空断路器的制造技术已经进入了国际同行业同类型产品的前列，成为我国高压真空断路器应用、制造技术新的历史转折点。

随着真空断路器的广泛应用，出现故障的情况也时有发生。

一、常见的真空断路器不正常运行状态1、断路器拒合、拒分
表现为在断路器得到合闸（分闸）命令后，合闸（分闸）电磁铁动作，铁心顶杆将合闸（分闸）掣子顶开，合闸（分闸）弹簧释放能量，带动断路器合闸（分闸），但断路器灭弧室不能合闸（分闸）。

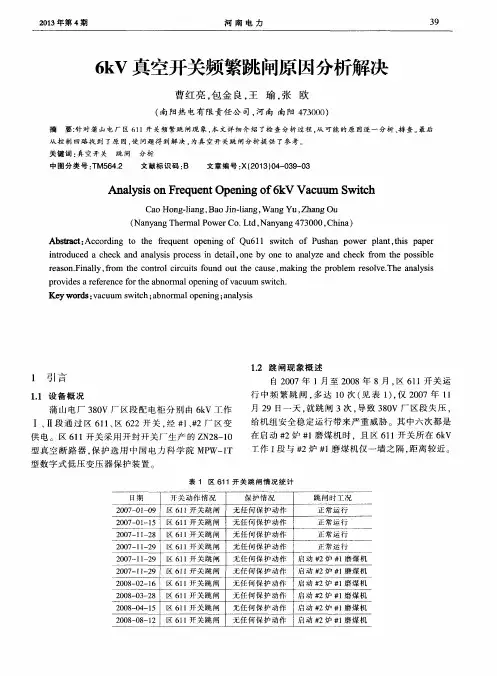

2、断路器误分
表现为断路器在正常运行状态，在不明原因情况下动作跳闸。

3、断路器机构储能后，储能电机不停
表现为断路器在合闸后，操动机构储能电机开始工作，但弹簧能量储满后，电机仍在不停运转。

4、断路器直流电阻增大
表现为断路器在运行一定时间后，灭弧室触头的接触电阻不断增大。

5、断路器合闸弹跳时间增大
表现为断路器在运行一定时间后，合闸弹跳时间不断增大。

6、断路器中间箱CT表面对支架放电。

真空断路器是利用真空的绝缘和灭弧性能构成的开关设备。

它的触头在密封的真空室内分、合电路的，触头切断电流时，有金属蒸汽离子形成电弧，而无气体的碰撞游离，因金属蒸汽离子的扩散及再复合过程非常迅速，从而能快速灭弧和恢复原来的真空度，可经受多次分、合闸而不降低开断能力。

因此真空断路器具有维护工作量小、断流容量大、适宜频繁操作等许多优点，但真空断路器在运行中发生的操作过电压问题较普遍。

真空断路器在接通和分断电路时，都可能发生操作过电压。

真空断路器的触头合闸时一般存在不同程度的弹跳现象，因而发生过电压。

但接通电路时，触头间距随时间增长很快消失，触头间出现的过渡电压呈下降趋势，因此，过电压的峰值一般较低，对设备没有多大威胁。

影响设备安全运行的主要是断开电路时产生的过电压，即截流过压、电弧重燃过电压、三相同时截流过电压。

由于在截流、重燃或三相同时断开时等原因产生过电压,造成设备损坏,且由于真空断路器灭弧能力极强,开断时引起的过电压会造成高压设备绝缘击穿、回路设备故障甚至断路器等损坏、高压开关柜烧毁等事故发生。

真空断路器的操作过电压是由于电路中存在电感、电容储能器件,开关操作瞬间释放能量在电路中产生电磁振荡而实现的。

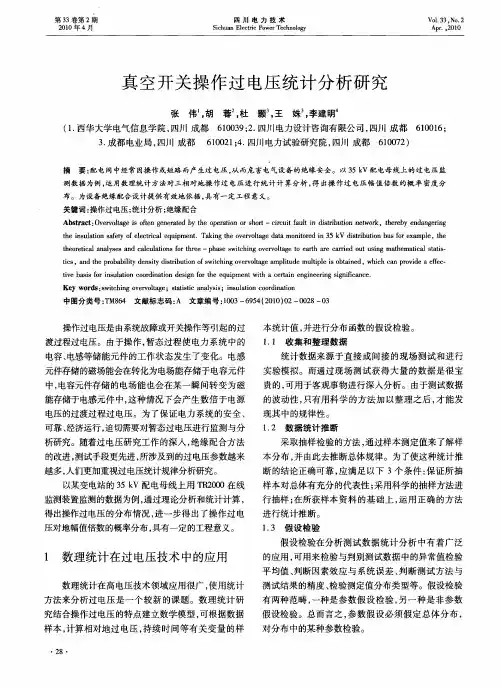

真空断路器操作过电压的产生真空断路器在开断变压器等感性负载时,产生的操作过电压分为截流过电压、三相同时截流过电压和多次重燃过电压。

1、截流过电压。

真空断路器有较好的熄弧性能,在开断时,可以使电弧在电流过零前开断,截断电流滞留变压器中,此时剩余的能量在变压器电感绕组和散电容间振荡产生较高过电压。

2、三相同时截流过电压。

三相同时截流过电压是由于断路器首先开断相弧隙产生重燃时,流过该弧隙的高频电流引起其余两相弧隙中的工频电流迅速过零而产生过电压。

3、多次重燃过电压。

在真空断路器开断负载设备时,灭弧室触头在工频电流过零时分离熄弧。

由于断路器触头开距小,在恢复电压的作用下将发生重燃。

对于电气负载都存在回路,电弧重燃将在回路中出现高频电流。

”真空开关”是什么意思？真空开关是一种常见的电气元件，用于控制电路的开关动作。

与一般开关相比，真空开关在电气性能、可靠性和可承受电流方面具有更优越的特点。

下面将介绍真空开关的工作原理、结构特点以及应用领域。

一、工作原理真空开关的工作原理基于真空中的电弧灭弧特性。

当真空开关发生接通或断开操作时，通过控制触点的闭合或分离，电路中的电流会产生电弧。

而在真空环境下，电弧被迅速熄灭，从而实现可靠的开关效果。

真空开关的灭弧效果是通过在开关触点之间形成低压高频电场来实现的，这样的电场可迫使电弧在非常短的时间内熄灭。

二、结构特点真空开关通常采用户外外装式结构，其外壳由绝缘材料制成，以保证电气安全。

内部由瓷制绝缘体隔开的触点构成闭合和断开电路。

真空开关还包括控制系统和操作机构，通过控制电磁铁或电动机实现开关的操作。

同时，真空开关还有多种保护功能，如过电流保护、过负荷保护和过压保护等，以保证设备和线路的安全运行。

三、应用领域1. 电力系统：真空开关广泛应用于电力系统中的配电系统、变压器站和母线分段等关键设备，以实现电路的安全运行。

2. 工业自动化：在各种工业自动化控制系统中，真空开关可用于控制电机、照明设备和电磁阀等，实现设备的启停控制。

3. 电子设备：真空开关在电子设备中也有着重要的应用，如电视机、微波炉、空调等的开机和关机控制。

4. 矿山行业：在矿山行业中，真空开关可用于控制电动机、提升机和矿井通风系统等设备，提高生产效率和安全性。

总结：真空开关作为一种重要的电气元件，具有优越的电气性能和可靠性，在各个领域都有广泛的应用。

它的工作原理基于利用真空环境下的电弧灭弧特性，能够保证电路的安全运行。

同时，真空开关的结构特点使得其具备良好的绝缘性能和防护功能。

科学合理的应用真空开关，不仅能够提高设备的性能和可靠性，还有助于保障电气系统的正常运行。

真空绝缘开关合下的拉弧现象真空绝缘开关，作为电力系统中重要的电气设备，被广泛应用于电力输配电、工业生产和低压电器等领域。

在正常使用过程中，真空绝缘开关合下的拉弧现象是一个重要的研究课题。

一、真空绝缘开关合下的拉弧现象定义和原因拉弧现象是指在真空绝缘开关在合闸时，由于电气联系没有完全完成，电流仍在流动，从而产生的快速运动的电弧。

拉弧现象的主要原因可以从以下几个方面解释：1. 真空环境的限制：虽然真空绝缘开关具有优良的绝缘性能，但在合闸瞬间，由于真空环境中分子的移动速度有限，无法及时填补电气接点之间的空隙，导致电流仍然在流动，形成拉弧现象。

2. 电气接点的机械动作：真空绝缘开关合闸时，电气接点会经历机械运动，特别是高压大电流情况下机械动作会更加明显，这可能导致电气接点之间的间隙不均匀，无法完全闭合，从而产生拉弧现象。

3. 电流过大：在大电流情况下，即使真空绝缘开关的分子速度能够及时填补间隙，由于电流过大，电弧迅速形成，也会导致拉弧现象的出现。

二、拉弧现象的影响和应对措施拉弧现象的出现会对真空绝缘开关的正常工作产生一定的影响：1. 温度升高：电弧的存在会导致接点和周围环境的温度升高，影响设备的绝缘性能和稳定性。

2. 电弧冲击：电弧的运动速度很快，冲击力大，容易造成设备的损坏。

3. 电弧的电磁效应：电弧存在时，会产生较强的电磁场，对周围设备和系统中的电气设备造成影响。

为了有效应对拉弧现象，可采用以下措施：1. 优化设计：通过设计改进和优化，减小电气接点间的间隙，提高接触精度和平整度，从而减少拉弧现象的发生。

2. 控制电流突变：在进行合闸操作前，可以适当控制电流突变，避免因电流突变过大导致的拉弧现象。

3. 引入抑制器件：可以在真空绝缘开关上加装一些专门的抑制器件，用于抑制和缓解拉弧现象的发生和影响。

三、个人观点和理解对于真空绝缘开关合下的拉弧现象，我认为其是一个复杂而重要的问题，对于电力系统的稳定运行有着重要的影响。
