（整理）PKPM常见问题.建筑模型输入及工程量计算常见问题1. 如果有同一工程的建筑APM建模和结构PMCAD建模数据，可以利用（工程拼装）命令使结构模型与建筑模型的合并。

2. 现程序中的阳台只能统计出投影面积，其他工程量都不能解决，如何变通处理？答：阳台栏板按“墙”输入形成房间后，就可以统计出阳台的装饰工程量；再用“修改定额”，将“墙”的定额修改为“栏板”的定额。

3. 如果模型中有的房间不计算建筑面积，程序怎么处理？答：利用“房间编辑”中“房间特征“命令，定义房间的计算面积系数为0后，布置在不需计算建筑面积的房间内，程序在计算建筑面积时就不会统计了。

4. 现程序中双层梁怎么处理？答：在建筑模型中可以输入梁和层间梁，来处理双层梁。

5. 程序在进入平整场地时，有时会出现模型不见只显示平整场地的轮廓线的情况，遇到这种情况怎么处理？答：重新进入建筑模型中点“形成网点”命令即可。

6、外立面在计算室外地坪的装修工程量时，怎么解决？答：（1）在“改层信息”中，输入室外地坪标高，这部分工程量会自动并入第一层的工程量中。

（2）立面选择完毕后，用“辅助网格”绘出室外地坪这部分的区域，录入做法后可统计工程量。

7、建模的本层检查中，能检查出模型的哪些问题，还有哪些隐藏的问题检查不出来？根据经验模型还会出现哪些问题？答：目前检查如下情况：是否有180度圆弧（由于程序生成房间时圆弧边被简化成圆弧两端的直线边，如果180度的弧墙中间没有节点打断，则半个圆的面积将丢失。

如果还有通过其圆心的另一段墙，则该圆弧与直线墙连接生成的房间会由于面积为零而发生错误）检查在两个距离比较小的节点间（最大检查距离为1000mm）没有布置梁或墙的状况。

当平面上节点的布置较乱（在结构数据和装修、填充墙等同时布置时常出现），可能出现相距较近的节点网格上梁或墙的遗漏布置，特别是在柱截面范围内有多于一个节点的情况时常出现这种遗漏布置，这种情况由于柱的掩盖常不能被发现。

PKPM常见问题1、砼容重≥26KN/m3（考虑粉刷）2、墙体重量250mm厚外墙加砌块2.8 KN/m2200mm厚外墙加砌块2.43KN/m2屋面板厚120mm,高层屋面板厚180mm。

3、计算要按双偏压考虑4、总信息表一定要事先打出来。

梁、柱保护层，短柱的问题。

5、如果扭转过大（箍筋配筋过大），可设置铰接点。

6、楼梯荷载的输入恒载6.0KN/m2（大跨度另外增加）活载3.5KN/m2平行机房楼面150mm厚7、屋顶恒载保温层取2.6KN/m28、梯口梁梯间宽度较大时（≥3m），梯口柱需要单独计算。

9、探索者有无桩（基础梁、承台）计算？10、三级钢：360 N/mm2 二级钢：300N/mm2板一级钢：210 N/mm2 冷轧带肋：360 N/mm211、梁上墙荷载要扣除梁高12、熟悉砌体结构计算程序13、活荷载考虑不利组合不考虑增大系数活荷载不考虑不利组合考虑增大系数14、设置铰接点：在特殊构件定义：设铰接点里。

（在箍筋过大时设置）15、板混凝土标号一般为C25，16、双向板厚一般取板短跨的1/40.单向板板厚一般取板短跨的1/30至1/3517、110厚板的恒载：混凝土板自重：0.11（板厚度）x25（容重）=2.75KN/m3找平：1.0 KN/m3装修：0.8KN/ m3以上恒载取4.55 KN/m318、除工业厂房外的建筑物活载：卫生间、走道，阳台取2.5，其他取2.019、屋顶恒载：120板混凝土板自重：0.12（板厚度）x25（容重）=3.0KN/m3找平：1.0 KN/m3装修：0.8KN/ m3保温层：2.6以上恒载共计7.420、机房恒载：板（0.15）X25=3.75+找1.0+装修0.8=5.55 KN/ m321、机房活载：7.0 KN/ m3，规范规定22、电梯井基坑有15吨的恒载弹簧重量：150除以电梯基坑面积就是恒载23、工业厂房的楼面活荷载为4.0，上人屋面还是2.0.24、结构平面布置应减少扭转的影响，在考虑偶然偏心影响的地震作用下，楼层竖向构件的最大水平位移和层间位移，A级高度建筑不宜大于该楼层平均值的1.2倍，不应大于该楼层平均值的1.5倍；B级高度高层建筑、混合结构高层建筑及本规程第10章所指的复杂高层建筑不宜大于该楼层平均值的1.2倍，不应大于该楼层平均值的1.4倍。

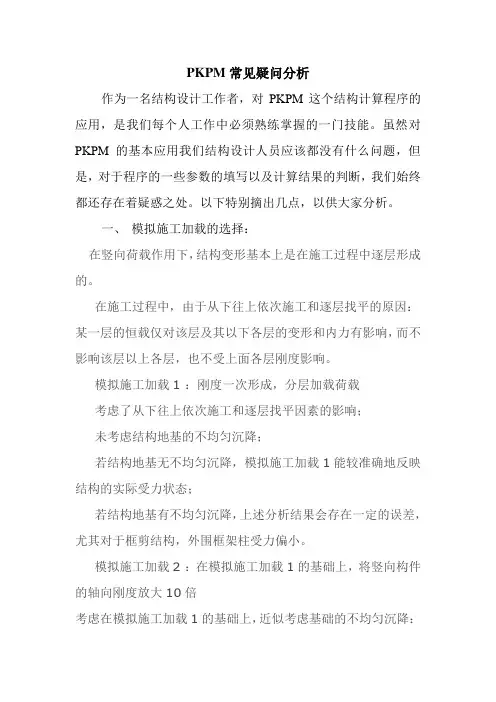

PKPM常见疑问分析作为一名结构设计工作者，对PKPM这个结构计算程序的应用，是我们每个人工作中必须熟练掌握的一门技能。

虽然对PKPM的基本应用我们结构设计人员应该都没有什么问题，但是，对于程序的一些参数的填写以及计算结果的判断，我们始终都还存在着疑惑之处。

以下特别摘出几点，以供大家分析。

一、模拟施工加载的选择：在竖向荷载作用下，结构变形基本上是在施工过程中逐层形成的。

在施工过程中，由于从下往上依次施工和逐层找平的原因：某一层的恒载仅对该层及其以下各层的变形和内力有影响，而不影响该层以上各层，也不受上面各层刚度影响。

模拟施工加载1 ：刚度一次形成，分层加载荷载考虑了从下往上依次施工和逐层找平因素的影响；未考虑结构地基的不均匀沉降；若结构地基无不均匀沉降，模拟施工加载1能较准确地反映结构的实际受力状态；若结构地基有不均匀沉降，上述分析结果会存在一定的误差，尤其对于框剪结构，外围框架柱受力偏小。

模拟施工加载2 ：在模拟施工加载1的基础上，将竖向构件的轴向刚度放大10倍考虑在模拟施工加载1的基础上，近似考虑基础的不均匀沉降：（1）假定基础的刚度是均匀的；（2）竖向构件的轴向刚度放大10倍，间接减小竖向变形差。

“模拟施工加载2”在理论上并不严密，是一种经验上的处理方法，但这种经验上的处理，会使地基有不均匀沉降的结构的分析结果更合理，能更好地反映这类结构的实际受力状态。

但是由于其竖向构件的轴向刚度放大10倍的依据不足，一般仅用于框剪结构传基础的荷载，模拟施工加载3 ：刚度分层形成，荷载分层加载06年以后的PKPM版本增加了模拟施工加载3，模拟3是对模拟1的改进，采用分层刚度分层加载模型。

在分层加载时，去掉了没有用的刚度，如第一层加载，则只有1层的刚度，而模拟1却仍为整体刚度，使计算结果更接近于施工的实际情况。

因此，我觉得，对一般多、高层建筑我们应该首选模拟施工3。

二、土层水平抗力系数的比例系数m新版本pkpm对地下室侧向约束参数的概念和算法作了重要改动，2009年之前的版本采用的参数是：回填土对地下室约束相对刚度比，而现在的版本都改为了土层水平抗力系数的比例系数m。

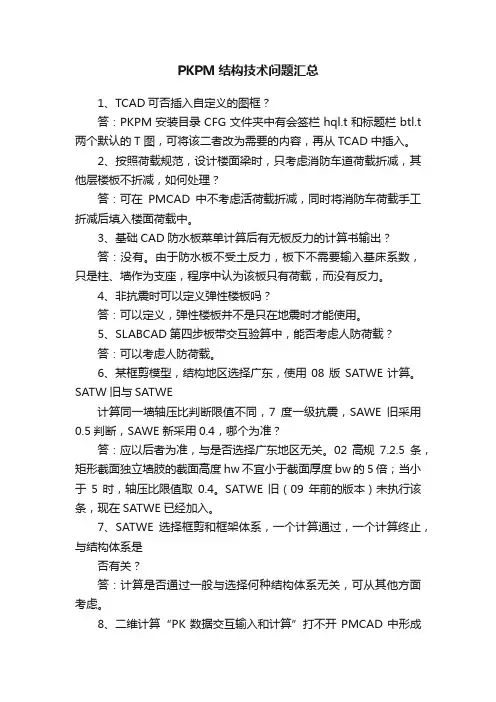

PKPM结构技术问题汇总1、TCAD可否插入自定义的图框？答：PKPM安装目录CFG文件夹中有会签栏hql.t和标题栏btl.t 两个默认的T 图，可将该二者改为需要的内容，再从TCAD中插入。

2、按照荷载规范，设计楼面梁时，只考虑消防车道荷载折减，其他层楼板不折减，如何处理？答：可在PMCAD中不考虑活荷载折减，同时将消防车荷载手工折减后填入楼面荷载中。

3、基础CAD防水板菜单计算后有无板反力的计算书输出？答：没有。

由于防水板不受土反力，板下不需要输入基床系数，只是柱、墙作为支座，程序中认为该板只有荷载，而没有反力。

4、非抗震时可以定义弹性楼板吗？答：可以定义，弹性楼板并不是只在地震时才能使用。

5、SLABCAD第四步板带交互验算中，能否考虑人防荷载？答：可以考虑人防荷载。

6、某框剪模型，结构地区选择广东，使用08版SATWE计算。

SATW旧与SATWE计算同一墙轴压比判断限值不同，7度一级抗震，SAWE旧采用0.5判断，SAWE 新采用0.4，哪个为准？答：应以后者为准，与是否选择广东地区无关。

02高规7.2.5条，矩形截面独立墙肢的截面高度hw不宜小于截面厚度bw的5倍；当小于5时，轴压比限值取0.4。

SATWE旧（09年前的版本）未执行该条，现在SATWE已经加入。

7、SATWE选择框剪和框架体系，一个计算通过，一个计算终止，与结构体系是否有关？答：计算是否通过一般与选择何种结构体系无关，可从其他方面考虑。

8、二维计算“PK数据交互输入和计算”打不开PMCAD中形成的PK文件。

答：可以打开，操作为进入PK后，选择——打开已有数据文件——文件类型——空间建模形成的平面框架文件(PK-*)——选择PMCAD生成的PK文件名。

9、SATWE结果梁“构件信息”中组合工况号LOADCASE显示0什么意思？答：一般是该梁的设计弯矩为恒活控制，显示0是该截面设计弯矩为简支梁弯矩的一半控制。

另外，当梁所有弯矩组合值都为正值，即梁面不受拉时，梁面的弯矩和工况号都显示0。

25个PKPM结构技术问答1、在pmcad模型显示中，楼板开洞处显示为一片白色，无法消退。

不知道是什么缘由，如何能解决这个问题。

从模型上看，荷载、尺寸等都没有问题，就是洞口显示的问题。

答：在PMCAD中点击上部标题栏"状态设置'"点网设置'"显示设置' 将"显示填充'的勾去掉。

2、筏板及桩筏这样的整体基础时，JCCAD程序未考虑柱、墙的基底剪力。

3、基础CAD新增功能平面荷载替换SATWE空间荷载？答：主要用于框剪结构设计基础，类似于模拟施工2的作用，使用后剪力墙轴力可能变小，柱子轴力变大，但基底总轴力不变化。

4、混凝土结构鉴定加固-结构类型选择" A类'与"全国'梁配筋不一样，A类大。

由于A类考虑了承载力抗震调整系数的折减系数0.85，正常的A类配筋应当小一些，为什么比全国大？答：假如是非地震组合掌握，A类按89规范荷载组合公式，其组合系数与01全国规范不同，且设计内力可能要大于01规范，此时由于是非地震，又不考虑其承载力抗震调整系数的折减系数，所以可能消失A类计算梁配筋大于全国的状况。

5、多塔结构，切开按单塔计算时，是否仍旧能够设置遮挡面，考虑风力的折减，让受力接近实际状况？答：能够考虑。

6、TCAD程序绘直线，按F4角度捕拿后只能绘制水平直线，为什么？答：按F9，将弹出的"角度捕拿'菜单中的角度改为常用角度即可。

消失该情况可能是使用新TCAD程序打开了较老的T图，当时角度捕拿未做入程序。

7、SATWE参数定义，自定义荷载组合系数中风荷载没有0.2，只有0.6，是否需要在自定义组合系数中添加0.2的组合，再进行计算？答：不需要。

假如勾选了"按高规或高钢规设计'，则SATWE计算后自动考虑地震组合时，风为0.2的组合值系数，可从WPJ1.OUT中查看荷载组合系数表，0.28的系数就是风与地震同时参与组合时的风工况系数，为0.21.4=0.28。

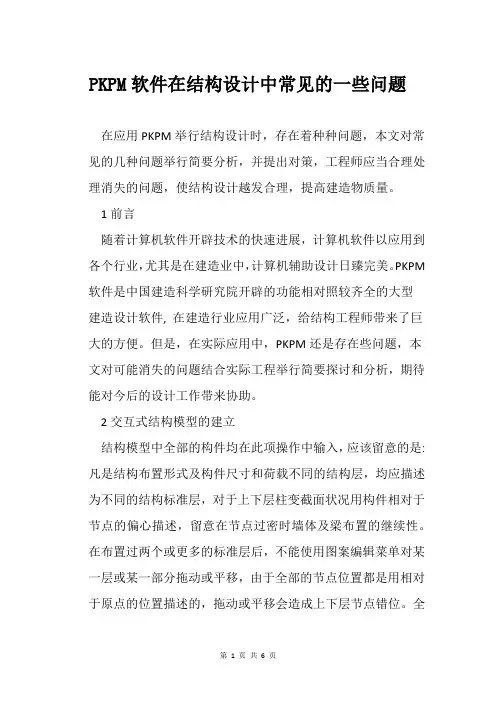

PKPM软件在结构设计中常见的一些问题在应用PKPM举行结构设计时，存在着种种问题，本文对常见的几种问题举行简要分析，并提出对策，工程师应当合理处理消失的问题，使结构设计越发合理，提高建造物质量。

1前言随着计算机软件开辟技术的快速进展，计算机软件以应用到各个行业，尤其是在建造业中，计算机辅助设计日臻完美。

PKPM 软件是中国建造科学研究院开辟的功能相对照较齐全的大型建造设计软件, 在建造行业应用广泛，给结构工程师带来了巨大的方便。

但是，在实际应用中，PKPM还是存在些问题，本文对可能消失的问题结合实际工程举行简要探讨和分析，期待能对今后的设计工作带来协助。

2交互式结构模型的建立结构模型中全部的构件均在此项操作中输入，应该留意的是:凡是结构布置形式及构件尺寸和荷载不同的结构层，均应描述为不同的结构标准层，对于上下层柱变截面状况用构件相对于节点的偏心描述，留意在节点过密时墙体及梁布置的继续性。

在布置过两个或更多的标准层后，不能使用图案编辑菜单对某一层或某一部分拖动或平移，由于全部的节点位置都是用相对于原点的位置描述的，拖动或平移会造成上下层节点错位。

全楼的组装务必是自下而上的标准层组装，不能把后一个标准层组装于前一个标准层之前。

填充墙不能作为墙体输入。

在此输入的荷载值应是荷载标准值，不是设计值。

3设计参数确实定3.1梁端负弯矩调幅系数在竖向荷载作用下, 钢筋混凝土框架梁设计允许考虑混凝土的塑性变形内力重分布, 适当减小支座负弯矩, 以减小支座钢筋用量, 便利施工框架梁端支座负弯矩调幅后, 程序自动对梁跨中弯矩按平衡条件相应增强, 但支座负弯矩调幅不宜过大, 一般应控制在弹性理论计算弯矩的20% 以内, 即梁端负弯矩调幅系数可在0. 8～1.0范围选取。

当调幅系数取值较低时, 设计者一定要进人梁施工图菜单中核查按计算结果配筋梁的支座处裂缝宽度能否满意规范要求。

如不满意,则要重新选取梁端负弯矩调幅系数或点取“按照允许裂缝自动选筋”选项, 重新调节梁配筋直至满意裂缝宽度要求。

1、地下室梁太多，超出PMCAD处理能力，怎么解决？答：PMCAD中杆件数量。

如某一标准层超过8000根梁，此时可能无法布置上新的梁。

可将两端支撑在主框梁上的梁使用“次梁布置”命令，次梁的内力计算在SATWE的第三项“PM次梁内力与配筋计算”中完成。

往往超限的都是地下室结构，也可分为两部分分别计算。

2、SATWE中可否查看屈服强度系数？答：7度及以上规则矩形柱子的框架结构，可自动按规范的简化弹塑性算法，求大震下的楼层弹塑性位移角。

结果在SATWE结果文本文件第8项薄弱层验算结果SAT-K.OUT中查看。

3、SATWE中“地震信息”参数可设置斜交抗侧力附加地震数，设置后对楼层刚度比有无影响？答：无影响。

目前程序增加该角度的单独构件地震力计算，并参与内力组合及配筋，对其他计算无影响。

4、JCCAD中桩筏有限元计算“荷载选择”参数中有时出现“直接计算”，是什么意思？答：是因为用户在基础人机交互输入中，定义了附加线荷载或点荷载，“直接计算”就是程序只使用该荷载进行筏板计算，而不读取上部的SATWE等荷载。

5、使用10年新SATWE计算，同一标准层对应的多个自然层，层高一样，但计算后WMASS.out中各层偏心率略有差别，什么原因？答：是因为各层剪力墙网格划分不一致导致的。

虽然为同一标准层，新SATWE 对各层网格划分可能略有差别。

6、基础CAD人机交互输入中显示的红色轴网，标高始终对应PMCAD中楼层组装的0.000。

输入基础标高时，要注意与上部楼层组装标高保持对应。

如PMCAD中有2层地下室，—2层楼层组装底标高为—6m，此时如筏板厚1m，则基础中应输入筏板底标高—7m。

另外，如基础程序中输入地下水位标高—0.5m，则表示地下水位最高处距离0.000还有半米的距离。

7、PMCAD中“画结构平面图”楼板计算，板的同一板边（如上边），设置了固定和铰接两种不同边界，则无法计算挠度，如何处理？答：目前以下四种板无法计算挠度：1、非矩形板 2、矩形板，但某边界上边界条件不唯一3、选用塑性算法4、有人防荷载板；第一种非矩形板可近似按矩形板计算挠度，方法是将楼板计算参数中“近似按矩形计算时面积相对误差”改大，默认为0.15。

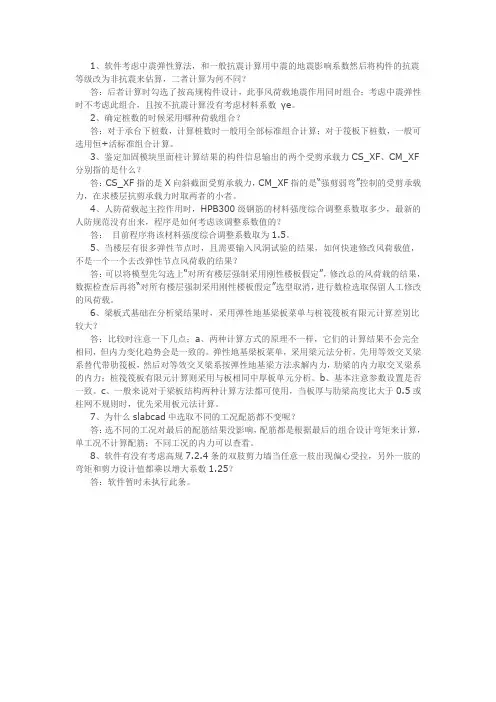

1、软件考虑中震弹性算法，和一般抗震计算用中震的地震影响系数然后将构件的抗震等级改为非抗震来估算，二者计算为何不同？答：后者计算时勾选了按高规构件设计，此事风荷载地震作用同时组合；考虑中震弹性时不考虑此组合，且按不抗震计算没有考虑材料系数γe。

2、确定桩数的时候采用哪种荷载组合？答：对于承台下桩数，计算桩数时一般用全部标准组合计算；对于筏板下桩数，一般可选用恒+活标准组合计算。

3、鉴定加固模块里面柱计算结果的构件信息输出的两个受剪承载力CS_XF、CM_XF 分别指的是什么？答：CS_XF指的是X向斜截面受剪承载力，CM_XF指的是“强剪弱弯”控制的受剪承载力，在求楼层抗剪承载力时取两者的小者。

4、人防荷载起主控作用时，HPB300级钢筋的材料强度综合调整系数取多少，最新的人防规范没有出来，程序是如何考虑该调整系数值的？答：目前程序将该材料强度综合调整系数取为1.5。

5、当楼层有很多弹性节点时，且需要输入风洞试验的结果，如何快速修改风荷载值，不是一个一个去改弹性节点风荷载的结果？答：可以将模型先勾选上“对所有楼层强制采用刚性楼板假定”，修改总的风荷载的结果，数据检查后再将“对所有楼层强制采用刚性楼板假定”选型取消，进行数检选取保留人工修改的风荷载。

6、梁板式基础在分析梁结果时，采用弹性地基梁板菜单与桩筏筏板有限元计算差别比较大？答：比较时注意一下几点：a、两种计算方式的原理不一样，它们的计算结果不会完全相同，但内力变化趋势会是一致的。

弹性地基梁板菜单，采用梁元法分析，先用等效交叉梁系替代带肋筏板，然后对等效交叉梁系按弹性地基梁方法求解内力，肋梁的内力取交叉梁系的内力；桩筏筏板有限元计算则采用与板相同中厚板单元分析。

b、基本注意参数设置是否一致。

c、一般来说对于梁板结构两种计算方法都可使用，当板厚与肋梁高度比大于0.5或柱网不规则时，优先采用板元法计算。

7、为什么slabcad中选取不同的工况配筋都不变呢？答：选不同的工况对最后的配筋结果没影响，配筋都是根据最后的组合设计弯矩来计算，单工况不计算配筋；不同工况的内力可以查看。

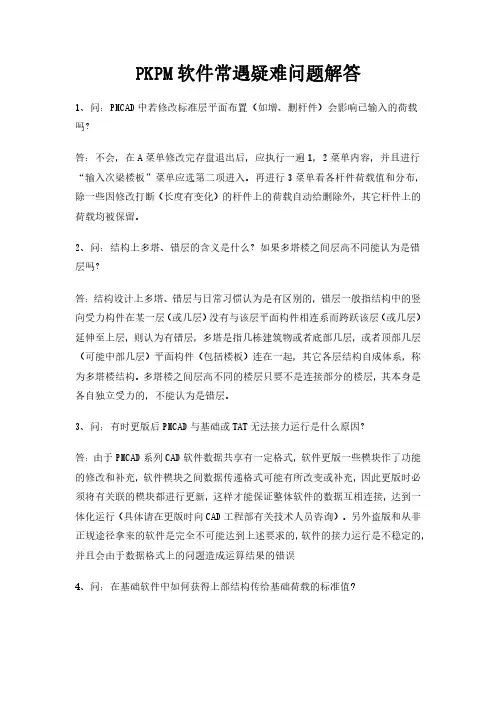

PKPM软件常遇疑难问题解答1、问：PMCAD中若修改标准层平面布置（如增、删杆件）会影响已输入的荷载吗？答：不会，在A菜单修改完存盘退出后，应执行一遍1，2菜单内容，并且进行“输入次梁楼板”菜单应选第二项进入。

再进行3菜单看各杆件荷载值和分布，除一些因修改打断（长度有变化）的杆件上的荷载自动给删除外，其它杆件上的荷载均被保留。

2、问：结构上多塔、错层的含义是什么？如果多塔楼之间层高不同能认为是错层吗？答：结构设计上多塔、错层与日常习惯认为是有区别的，错层一般指结构中的竖向受力构件在某一层（或几层）没有与该层平面构件相连系而跨跃该层（或几层）延伸至上层，则认为有错层，多塔是指几栋建筑物或者底部几层，或者顶部几层（可能中部几层）平面构件（包括楼板）连在一起，其它各层结构自成体系，称为多塔楼结构。

多塔楼之间层高不同的楼层只要不是连接部分的楼层，其本身是各自独立受力的，不能认为是错层。

3、问：有时更版后PMCAD与基础或TAT无法接力运行是什么原因？答：由于PMCAD系列CAD软件数据共享有一定格式，软件更版一些模块作了功能的修改和补充，软件模块之间数据传递格式可能有所改变或补充，因此更版时必须将有关联的模块都进行更新，这样才能保证整体软件的数据互相连接，达到一体化运行（具体请在更版时向CAD工程部有关技术人员咨询）。

另外盗版和从非正规途径拿来的软件是完全不可能达到上述要求的，软件的接力运行是不稳定的，并且会由于数据格式上的问题造成运算结果的错误4、问：在基础软件中如何获得上部结构传给基础荷载的标准值?答：在JCCAD的“输入荷载”中选“荷载参数”在弹出窗口把恒、活荷载分项系数改为1；在EF“信息输入”弹出窗口中把恒、活荷载分项系数改为1；ZJ的“上部荷载”中的组合信息窗口，把恒、活荷载分项系数改为1；BOX“荷载输入”菜单中的“荷载分项，组合，组合值系数”将恒、活分项系数改为1，即可5、问：我们单位设计一般都是多层结构，是否只需一个PK就能满足要求？答：工程设计本身是一个系统化工作，PKPM软件针对设计特点，每个模块都是有密切联系的。

PKPM结构系列软件常见问题及解析一、门式刚架中只承担山墙风荷载，而不承担竖向荷载的一类抗风柱是否考虑计算长度放大系数η？答：对于摇摆柱，其两端铰接，柱本身不为结构整体提供抗侧刚度，同时它要承担竖向荷载，其他柱子必须为摇摆柱提供侧向支承，因此需要考虑对于其他刚架柱的计算长度放大系数η。

对于只承担风荷载，不承受竖向荷载的一类抗风柱，对于刚架柱的稳定没有明显的不利作用，计算长度系数的放大系数不需要考虑。

二、 2同一个门式刚架模型，将地基承载力特征值分别设为fak=245Kpa和fak=155kpa,为什么两次计算结果柱下独立基础的尺寸相同？答：如下图查看两柱下基础计算结果文件：发现两模型的计算结果地基最大反力Pmax均小于各自修正后的地基承载力特征值，而最小反力Pmin则接近于0，且两次计算基础零应力区控制比例均为0，所以判断两个柱下基础底面尺寸由零应力区控制，此时要满足最小反力大于0，独基尺寸就与修正后的地基承载力特征值没有直接关系了。

三、 STS钢结构二维设计右下工具栏中的“用钢量”是如何统计的？是否考虑了横向加劲肋等重量？答：程序直接采用截面面积乘以构件长度再乘以钢材容重得到钢材用量，且不会乘以调整系数，所以其他配件，像构件中的加劲肋并未统计在其中。

四、门刚规范规定：支撑拉杆长细比400，压杆长细比180，为何门式刚架三维和二维设计的结果值在小于以上限值时，显示超限？答：门式刚架设计中，对于拉杆需要在验算规范选择门式刚架规范验算，勾选程序自动确定容许长细比，同时杆件定义为单拉杆或在墙面设计中柱间支撑按照单拉杆进行设计，此时程序按照拉杆长细比限值控制。

对于压杆，其容许长细比不一定是180，门规3.4.3规定地震作用组合控制构件设计时，柱长细比按150控制，可根据实际情况控制长细比。

五、门式刚架梁考虑隅撑对钢梁弹性约束时，程序是否判断门刚规范对于隅撑的要求（如隅撑上支撑点位置低于檩条中心）？当不满足相关要求时应该如何处理？答：如果用户选择了考虑隅撑作用定义并布置了隅撑相关信息，程序不自动判断隅撑是否满足要求，直接按照布置参数考虑隅撑作用下的弹性屈曲临界弯矩Mcr，进而确定稳定系数。

pkpm使用常见问题本人新手，用pkpm建模时出现悬臂梁错误，但是找不到相应的梁，只显示编号、层号、以及坐标，请问如何找到这不是错误而是警告，就是出现了没有封头梁的单根悬挑梁。

在普通的建筑中这是比较少见的，所以程序怀疑你是建模的时候弄错了，提醒你检查一下。

如果你确实需要布置成这样，那么可以不用理会这些警告。

至于找到这些横梁，你可以进入SATWE的第一个菜单，右边的“图形检查”页面，然后进入“每层平面图”。

首先在警告信息中找到梁的相应楼层，然后在右侧菜单“组件搜索”中选择“梁”，并输入警告信息中提供的梁编号。

pmcad中如何查找satwe数检报告里出错的柱、墙编号、坐标？在pmcad在的命令行中，输入“pm3jchecksat”，然后按enter键。

屏幕上将出现“SATWE数据检查零件错误位置”对话框，其中列出了所有错误信息。

双击要查找的行，图形窗口将自动定位并高亮显示与此错误相关的像素。

三维显示效果更好。

土木工程楼面梯形荷载转换为等效均布荷载时候公式中1-2a^2+a^3，a如何确定请详细点啊好主意这是一个经验公式。

我们不能仅仅用所学的数学来推断它你还是老实的按照教材和规范上公式的使用吧~~~~双向楼板的荷载分布为等效均布荷载：短边荷载：5Aq/8长边分配荷载：[1-2(a/2b)^2＋(a/2b)^3]aq你公式中的A是双向板的短边与长边之比的一半的值~~~不清楚。

看看这幅画。

我自己画的。

虽然不是很好，但还是很清楚。

对于两个特殊示例，均布荷载为矩形时a=0，均布荷载为三角形时a=0.5。

左转|右转q=(1-25α^2+α^3)q!a=αla是梯形下边比上边长出长度的1/2，l是下边长。

over如何在PKPM中设置注释颜色？可以在梁构造图形I的左上角图层编辑中更改颜色发表帖子发布悬赏答复：1245374pkpm怎么重新命名轴线啊再次单击“轴输入-轴命名”，然后单击要修改的轴pkpm怎么找到t图用第三项，“画平面布置图”，进去就可以直接t图转dwg，然后你的模型图就存在施工图里了SATWE是什么意思sfaiozc2022-11-15其他回答带有墙元素的整体建筑空间分析的缩写。

PKPM系列软件常见问题一，建模：1, 悬空梁：有时在用总刚计算有悬臂梁的模型时，总是计算不过。

这主要是由于用户在输入一些梁时采用了抬高节点的方法，形成了被软件认为是悬空梁的构件，再用总刚计算就会显示出错，计算不能进行下去。

所以用户在输入模型后最好在PMCAD的最后一项3D视图中仔细检查模型。

2，悬臂梁：有时在输入模型时，由于疏忽定义的轴线没有相交，再输入梁时会形成错误的悬臂梁。

最好在计算前花点时间仔细检查模型，免得为后面计算带来不必要的麻烦。

3，错层梁：梁错层高差在500mm以内时，低节点梁会合并到高节点梁来计算。

所以错层梁高差在500mm以内时只需建立一个标准层即可。

当错层高差大于500mm时，可以定义错层梁计算。

4，斜梁：在遇到斜屋面建模时，往往会用到定义斜梁。

PKPM建议斜梁下应再输入200mm高的短柱，以便传递荷载及内力给框架柱。

添加的短柱超筋不用管，它只是起将斜梁内力传递给框架柱。

5，斜墙：PMCAD不能考虑到墙节点的变化，所以在TAT和SATWE 里定义不了。

若要定义则只能在PMSAP中定义成弹性板6来计算。

6，遮阳板：可定义在楼层处，不影响计算结果。

7，多塔错层：当多塔层高不同时，可以在多塔定义中修改不同塔的层高，从而实现错层。

最高的塔定义为1号塔，依此类推。

8，一柱拖二梁：当两个梁不在同一直线上时，在柱内两节点处加刚性梁（200X300）以封闭房间，传递荷载。

9，一柱抬二柱、上柱大偏心：前者在柱间加刚性梁，后者也设刚性梁。

10，复连通结构：也就是“回”字型结构，若为板柱结构则需加设虚梁11，铰接梁定义：PKPM建模中，梁梁交点不能都是铰接12，斜撑：SATWE中钢斜撑两端点连接处都为铰结，混凝土斜撑则为刚结。

若钢斜撑跨越几个标准层，则在每层斜撑定义的节点处人为定义为刚结；柱间斜撑在PMSAP中可以建模，SATWE中只能拉在层间处，若要定义柱间斜撑则必须多建立一个标准层。

13，钢柱底铰结：钢结构设计时底部至少有一点是刚结。

pkpm常见问题解答[优质文档首发]1.PMCAD 轴线输入中新增梁板交点，主要用于什么情况？如何操作？这是程序计算梁与板的交点，如果有交点，会将结果输出在提示区，一般不需要用户操作。

2.PMCAD 楼层组装中有设支座、设非支座、清除设置这3个功能，分别用于什么情况呢？设设非支座和清除设置2个有什么区别？当点击设支座中支座标高是用于什么，是否等同于柱底标高的设置，其能否传给JCCAD？是否用于坡地建筑柱底标高不一样的情况，如果是，那么又和直接设置柱底标高有何区别？设支座由用户指定结点上的支座，黄色三角设非支座即删除单个支座信息清除设置删除全部支座信息支座标高会修改该结点上的所有柱、墙标高，而不改变结点标高所有标高信息会传给基础模块3.新抗规对计算位移比并未提及采用强制采用刚性楼板假定，现在新版中对所有楼层采用刚性楼板假定这条什么时候勾选，什么时候不勾选？错层情况下，对所有楼层采用刚性楼板假定要不要勾选？通常情况下，我们仍然建议采用刚性楼板假定，来考察楼层的整体扭转情况，弹性楼板计算可能不能反映整体指标，如果计算局部位移比可以选择弹性楼板计算。

错层与否更刚性楼板假定不矛盾，因为我们目前的强制是有条件的，即只假定楼板平面内结点，上下高差限制为200mm。

4.SATWE参数设置中规定水平力确定方式中，有2种，分别为楼层剪力差方法（规范方法）和节点振型CQC组合方法。

什么情况下宜采用节点地震作用CQC组合方法确定所谓的规定水平力？此规定水平力与规范楼层剪力差方法有多大差异？对于具有较清楚楼层定义的一定是采用规范方法，对于楼层定义不是很清楚的建议采用规范方法，对于基本上没有楼层概念的结构，由于楼层剪力差没有办法计算，可以采用第二种方法。

两种方法的设计思想是适用于不同的情况，不好对比其差异情况。

5.位移输出文件中有2套方法输出的位移指标，如何查看结果？是否位移比在规定水平力下查看，层间位移角在老方法中查看?规定水平力的位移只需要看位移比，其它规定水平力下位移供一般参考，除了位移比以外的其它位移均需采用CQC下的位移结果。

PKPM工程造价软件常见问题及解决方法一、建筑模型部分（一）选择定额1、客户拷贝工程文件夹到其他电脑上经常会丢失自定义定额和做法，这是为什么？如果不想丢失，都有哪些方法？需描述具体的操作步骤。

*这是因为客户在将工程文件夹拷贝到其他电脑再次打开时，程序会提示是否删除旧数据，客户如果选择“是”，那么原先定义的定额和做法都将被覆盖，如果不想丢失，可以点击“否”，或者建议客户在开始新建一个工程选择算量规则的时候使用“定额库复制到当前目录功能”。

该功能的具体操作如下：2、客户经常会将默认的计算规则进行相应的调整，如何恢复默认的计算规则，且使用该功能时需要注意哪些问题？*可以使用选择定额对话框中的“恢复默认值”，在使用该功能时，需要注意的有两点：第一，恢复默认计算规则实际是在第一次使用该功能时，复制一个当前设置的算量规则作为默认规则库，这样就必须保证第一次使用时设置的算量规则符合用户的科技实力打造品牌魅力要求；该步骤应由技术人员完成；第二，因为当地定额规定的算量规则有可能与有些客户要求的规则不一致，所以技术人员必须先完成该部分用户的计算规则设置，接着完成默认库的建立，最后交予用户使用，这样才能避免由用户自己完成该操作出现的错误问题。

3、如果要用别的地区的算量规则怎么办？*标准操作是在当地市场部取得后拷贝到预算软件里的算量规则文件夹下，有利于用户的查找和更换。

4、重装程序后打开工程提示定额库不存在是什么原因？*定额库的路径发生了变化，重新选择定额的路径即可，选择后提示是否删除旧数据，需要选择“否”。

（二）轴线输入1、在正交轴网里，选择了“输轴号”，但是画出来之后没有轴线？*点击“轴线显示”即可2、轴网是否能自动标号？答在建立轴网时在“输轴号”框中打勾，同时把起始轴号信息给上就可以了。

科技实力打造品牌魅力3、带角度的斜线怎么输入？*用两点直线命令，在命令行输入长度（mm）< 角度4、椭圆怎么输入？*选中椭圆命令选好圆心，在命令行输入长半轴短半轴旋转角精度。

PKPM技术问答精选（2012年9月第一周）摘要: 1.找不到设缝连梁的建模和连梁设置的地方? 答：SATWE→接PM生成SATWE数据→补充输入及SATWE数据生成→特殊构件补充定义→特殊梁→单缝连梁。

2.钢框架建模时地梁和短柱部分可以另建一个标准层计算吗？答：可以分开建模并计算，当然混凝土短柱参与和不...1.找不到设缝连梁的建模和连梁设置的地方?答：SATWE→接PM生成SATWE数据→补充输入及SATWE数据生成→特殊构件补充定义→特殊梁→单缝连梁。

2.钢框架建模时地梁和短柱部分可以另建一个标准层计算吗？答：可以分开建模并计算，当然混凝土短柱参与和不参与计算的结果肯定是不一样的。

如果基础拉梁参与结构整体计算，我们考察的主要是基础拉梁的配筋。

3.数据检查时出现梁上加有非适当约束？答：可能是由于支座设置有问题，可以在每层中使用清除支座，然后重新退出PM，数检计算应该就没问题了。

4.钢结构建模参数设置里没有质量等级选项？答：程序默认为B，计算的时候都是构件应力计算，板件的强度等级与ABCD等级无关，只与钢材牌号有关，质量等级要求只是对于适应场合的应用问题。

5.关于打断后构件的信息？记得PKPM说新的版本打断构件后，构件的荷载以及其他信息不会像以前丢失，以前用的也的确是这样。

但今天用了一下，发现又回到以前了?答：直接加直线打断没有问题，但是镜像过去的直线与原构件打断后会出问题。

已经改善，下次的补丁会加入此改进。

6.PMCAD柱好像只能修改底标高?答：柱顶的标高一般是随节点的标高，也就是说你建的标准层上的节点都是与层高度一致的。

如果是比层高低或高的话，网格生成里面有上节点高命令，一般是用此命令来调整上节点高属性。

7.钢结构三维模型输入中有无跟PMCAD一样增加快捷菜单？答：应该是指右侧的竖向工具条吧。

您的建议很实用，我们下一版本会在程序中加上。

8.一个关于屋面支撑输入的问题？结构是混凝土柱子钢屋面梁，屋面水平支撑，是应该按梁输入呢还是按斜撑输入，两个输入后算的结果对于柱子的配筋和位移不一样，感觉按斜撑输入对柱子没影响，不知道为什么。
