简 单 平 移 作 图

东侨中学数学教案八年级数学组2011-2012学年上学期第周第课ABCDEFX Ya、AB∥EF AB＝EF，BC∥FG，BC＝FG。

并且：CD∥GH，CD＝GH，DA∥HE，DA＝HE。

b、AE∥BF∥CG∥DH。

因为AB∥EF，AB＝EF，所以四边形ABFE是平行四边形，所以AE∥BF，同理可得AE∥BF∥CG∥DH。

c、相等的线段还有：AE＝BF＝CG＝DH。

为什么呢？∠A=∠E, ∠B=∠F, ∠C=∠G, ∠D=∠H.d、图形经过平移后，只是位置发生了变化，即图形上的每个点都沿着同一个方向移动了相同的距离，而线段的长度、角的大小没有发生变化。

即：经过平移，对应线段、对应角分别相等，对应点的连线是平行的并且相等。

平移的性质:经过平移，对应线段、对应角分别相等，对应点的连线是平行且相等。

由平移的性质可得，相等的线段有两种，一是对应点的连线平行且相等，二是对应线段相等平行且相等。

4、平移的特征及性质的应用：如图：将△ABC沿着射线XY的方向移动一定距离后成为△DEF,找出图中存在的平行且相等的三条线段和全等三角形。

解析：有平移的特征：平移不改变图形的形状和大小。

可知△ABC与△DEF是全等的，有平移的性质可知相等的线段有两种，一是对应点的连线平行且相等，二是对应相等平行且相等。

（三）应用迁移，巩固新知：例1.如图所示，如果吊箱一共移动了300米，则ABCDEF（四）课堂练习：P70 随堂练习1,2.1. 如图所示，∠DEF是∠ABC经过平移得到的，∠ABC＝33O，求∠DEF的度数。

2.下列B组中的图形能否由A组中的图形经过平移后得到？3. 观察下面两幅图案，并回答下列问题：a.这个图有什么特点？b.它可以通过什么“基本图案”经过怎样的平移而形成？c.在平移的过程中“基本图案”的大小、形状、位置是否发生了变化？BACO4.如图所示的正方体中，可以由线段AA1平移而得到的线段有哪些？5. 将图中的小船向左平移四格.（五）课堂小结：1.本节课我们通过具体的例子，认识了平移，理解了平移的特征和性质。

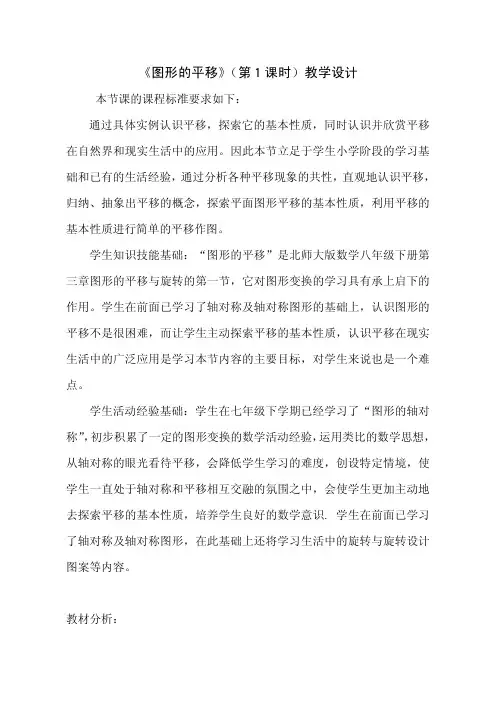

《图形的平移》（第1课时）教学设计本节课的课程标准要求如下：通过具体实例认识平移，探索它的基本性质，同时认识并欣赏平移在自然界和现实生活中的应用。

因此本节立足于学生小学阶段的学习基础和已有的生活经验，通过分析各种平移现象的共性，直观地认识平移，归纳、抽象出平移的概念，探索平面图形平移的基本性质，利用平移的基本性质进行简单的平移作图。

学生知识技能基础：“图形的平移”是北师大版数学八年级下册第三章图形的平移与旋转的第一节，它对图形变换的学习具有承上启下的作用。

学生在前面已学习了轴对称及轴对称图形的基础上，认识图形的平移不是很困难，而让学生主动探索平移的基本性质，认识平移在现实生活中的广泛应用是学习本节内容的主要目标，对学生来说也是一个难点。

学生活动经验基础：学生在七年级下学期已经学习了“图形的轴对称”，初步积累了一定的图形变换的数学活动经验，运用类比的数学思想，从轴对称的眼光看待平移，会降低学生学习的难度，创设特定情境，使学生一直处于轴对称和平移相互交融的氛围之中，会使学生更加主动地去探索平移的基本性质，培养学生良好的数学意识. 学生在前面已学习了轴对称及轴对称图形，在此基础上还将学习生活中的旋转与旋转设计图案等内容。

教材分析：课标中对本节课的要求是，通过具体实例认识平移，探索它的基本性质，同时认识并欣赏平移在自然界和现实生活中的应用。

因此本节立足于学生小学阶段的学习基础和已有的生活经验，通过分析各种平移现象的共性，直观地认识平移，归纳、抽象出平移的概念，探索平面图形平移的基本性质，利用平移的基本性质进行简单的平移作图。

教学目标：1.通过具体实例认识平面图形的平移，探索它的基本性质，会进行简单的平移画图；2.经历有关平移的观察、操作、分析和抽象、概括等过程，进一步积累数学活动经验，增强动手实践能力，发展空间观念；3.认识并欣赏平移在自然界和现实生活中的应用。

教学重点理解平移的定义，会运用基本性质进行简单的平移作图和图形的分析、计算。

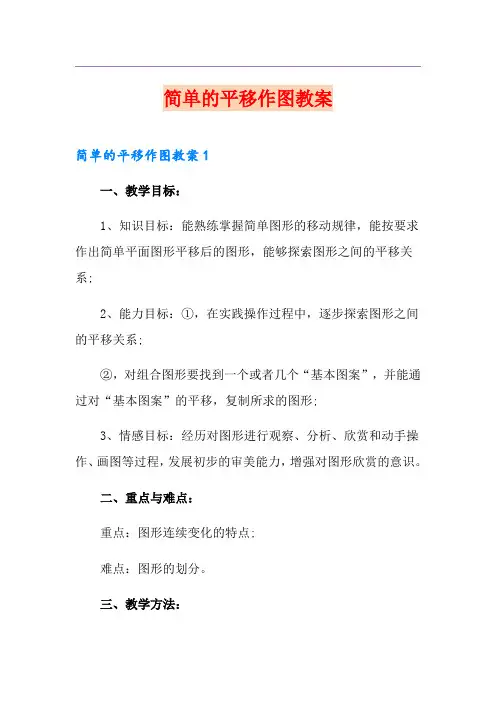

简单的平移作图教案简单的平移作图教案1一、教学目标：1、知识目标：能熟练掌握简单图形的移动规律，能按要求作出简单平面图形平移后的图形，能够探索图形之间的平移关系;2、能力目标：①，在实践操作过程中，逐步探索图形之间的平移关系;②，对组合图形要找到一个或者几个“基本图案”，并能通过对“基本图案”的平移，复制所求的图形;3、情感目标：经历对图形进行观察、分析、欣赏和动手操作、画图等过程，发展初步的审美能力，增强对图形欣赏的意识。

二、重点与难点：重点：图形连续变化的特点;难点：图形的划分。

三、教学方法：讲练结合。

使用多媒体课件辅助教学。

八年级数学上册教案四、教具准备：多媒体、磁性板，若干小正六边形，“工”字的砖，组合图形。

五、教学设计：教师活动学生活动设计意图创设情景，探究新知：(演示课件)：教材上小狗的图案。

提问：(1)这个图案有什么特点?(2)它可以通过什么“基本图案”，经过怎样的平移而形成?(3)在平移过程中，“基本图案”的大小、形状、位置是否发生了变化?小组讨论，派代表回答。

(答案可以多种)让学生充分讨论，归纳总结，老师给予适当的指导，并对每种答案都要肯定。

看磁性黑板，展示教材64页图3-9，提问：左图是一个正六边形，它经过怎样的平移能得到右图?谁到黑板做做看?展示教材64页3-10，提问：左图是一种“工”字形砖，右图是怎样通过左图得到的?小组讨论，派代表到台上给大家讲解。

气氛要热烈，充分调动学生的积极性，发掘他们的想象力。

(演示课件)教材65页图3-11，提问：这个图可以看做是什么“基本图案”通过平移得到的?畅所欲言，互相补充。

课堂小结：在教师的引导下学生总结本节课的主要内容，并启发学生在我们周围寻找平移的例子。

课堂练习：(演示课件)教材65页“随堂练习”。

小组讨论。

小组讨论完成。

例子一定要和大家接触紧密、典型。

答案不惟一，对于每种答案，教师都要给予充分的肯定。

六、教学反思：本节的内容并不是很复杂，借助多媒体进行直观、形象，内容贴近生活，学生兴致较高，课堂气氛活跃，参与意识较强，学生一般都能在教师的指导下掌握。

简谐运动的六种图象北京顺义区杨镇第一中学范福瑛简谐运动在时间和空间上具有运动的周期性，本文以水平方向弹簧振子的简谐运动为情境，用图象法描述其位移、速度、加速度及能量随时间和空间变化的规律，从不同角度认识简谐运动的特征．运动情境：如图1，弹簧振子在光滑的水平面B、C之间做简谐运动，振动周期为T，振幅为A，弹簧的劲度系数为K。

以振子经过平衡位置O向右运动的时刻为计时起点和初始位置，取向右为正方向。

分析弹簧振子运动的位移、速度、加速度、动能、弹性势能随时间或位置变化的关系图象。

1.位移-时间关系式，图象是正弦曲线，如图22．速度-时间关系式，图象是余弦曲线，如图33．加速度-时间关系式，图象是正弦曲线，如图4 4.加速度-位移关系式，图象是直线，如图55．速度-位移关系式，图象是椭圆，如图6，整理化简得6．能量-位移关系弹簧和振子组成的系统能量（机械能）守恒，总能量不随位移变化，如图7直线c弹性势能，图象是抛物线的一部分，如图7曲线b振子动能，图象是开口向下的抛物线的一部分，如图7曲线a图象是数形结合的产物，以上根据简谐运动的位移、速度、加速度、动能、弹性势能与时间或位移之间的关系式，得到对应的图象，从不同角度直观、全面显示了简谐运动的规律，同时体现了数与形的和谐完美统一。

2011-12-20 人教网【基础知识精讲】1.振动图像简谐运动的位移——时间图像叫做振动图像，也叫振动曲线.(1)物理意义：简谐运动的图像表示运动物体的位移随时间变化的规律，而不是运动质点的运动轨迹.(2)特点：只有简谐运动的图像才是正弦(或余弦)曲线.2.振动图像的作图方法用横轴表示时间，纵轴表示位移，根据实际数据定出坐标的单位及单位长度，根据振动质点各个时刻的位移大小和方向指出一系列的点，再用平滑的曲线连接这些点，就可得到周期性变化的正弦(或余弦)曲线.3.振动图像的运用(1)可直观地读出振幅A、周期T以及各时刻的位移x.(2)判断任一时刻振动物体的速度方向和加速度方向(3)判定某段时间内位移、回复力、加速度、速度、动能、势能的变化情况.【重点难点解析】本节重点是理解振动图像的物理意义，难点是根据图像分析物体的运动情况.一切复杂的振动都不是简谐运动.但它们都可以看做是若干个振幅和频率不同的简谐运动的合运动.所有简谐运动图像都是正弦或余弦曲线，余弦曲线是计时起点从最大位移开始，正弦曲线是计时起点从平衡位置开始，即二者计时起点相差.我们要通过振动图像熟知质点做简谐运动的全过程中，各物理量大小、方向变化规律.例1一质点作简谐运动，其位移x与时间t的关系曲线如下图所示，由图可知，在t=4S时，质点的( )A.速度为正最大值，加速度为零B.速度为负最大值，加速度为零C.速度为零，加速度为正最大值D.速度为零，加速度为负最大值解析：(1)根据简谐运动特例弹簧振子在一次全振动过程中的位移、回复力、速度、加速度的变化求解.由图线可知，t=4s时，振动质点运动到正最大位移处，故质点速度为零，可排除A、B选项.质点运动到正最大位移处时，回复力最大，且方向与位移相反，故加速度为负最大值，故选项D正确.(2)利用图线斜率求解.该图线为位移、时间图像，其曲线上各点切线的斜率表示速度矢量.在t=4s时，曲线上该点切线的斜率为零，故该点速度大小为零，可排除A、B项.由简谐运动的动力学方程可得a=-x,当位移最大时，加速度最大，且方向与位移方向相反，故选项D正确.说明本题主要考查简谐运动过程中的位移，回复力，速度和加速度的变化情况.运用斜率求解的意义可进一步推得质点在任意瞬间的速度大小，方向.t=1s、3s时质点在平衡位置，曲线此时斜率最大，速度最大，但1s时斜率为负，说明质点正通过平衡位置向负方向运动，3s时斜率为正，表过质点通过平衡向正方向运动.例2如下图所示是某弹簧振子的振动图像，试由图像判断下列说法中哪些是正确的.( )A.振幅为3m，周期为8sB.4s末振子速度为负，加速度为零C.第14s末振子加速度为正，速度最大D.4s末和8s末时振子的速度相同解析：由图像可知振幅A=3cm，周期T=8s，故选项A错.4s末图线恰与横轴相交，位移为零，则加速度为零.过这一点作图线的切线，切线与横轴的夹角大于90°(或根据下一时刻位移为负)，所以振子的速度为负.故选项B正确.根据振动图像的周期性，可推知第14s末质点处于负的最大位移处(也可以把图线按原来的形状向后延伸至第14s末)，因此质点的加速度为正的最大值，但速度为零，故选项C 错误.第4s末和第8s末质点处在相邻的两个平衡位置，则速度方向显然相反(或根据切线斜率判断)，所以选项D错误.选B.说明根据简谐运动图像分析简谐运动情况，关键是要知道图像直接表示出哪些物理量，间接表示了哪些物理量，分析间接表示的物理量的物理依据是什么.【难题巧解点拨】简谐运动图像能够反映简谐运动的运动规律，因此将简谐运动图像跟具体的运运过程联系起来不失为讨论简谐运动的一种好方法.(1)从简谐运动图像可直接读出不同时刻t的位移值，从而知道位移x随时间t的变化情况.(2)在简谐运动图像中，用作曲线上某点切线的办法可确定各时刻质点的速度大小和方向，切线与x轴正方向的夹角小于90°时，速度方向与选定的正方向相同，且夹角越大表明此时质点的速度越大.当切线与x轴正方向的夹角大于90°时，速度方向与选定的正方向相反，且夹角越大表明此时质点的速度越小.也可以根据位移情况来判断速度的大小，因为质点离平衡位置越近，质点的速度就越大，而最大位移处，质点的速度为零.(3)由于简谐运动的加速度与位移成正比，方向相反，故可以根据图像上各时刻的位移变化情况确定质点加速度的变化情况.同样，只要知道了位移和速度的变化情况，也就不难判断出质点在不同时刻的动能和势能的变化情况.根据简谐运动图像分析其运动情况，方法直观有效.简谐运动的周期性是指相隔一个周期或周期的整数倍时，这两个时刻质点的振动情况完全相同，即质点的位移和速度大小和方向(以至于回复力、加速度等)都总是相同的.同相的两个时刻之差等于周期的整数倍，这两个时刻的振动情况完全相同；但是位移相同的两个时刻，不一定是同相的，振子通过某一位置时，它们的位移相同，但它们的速度方向可能相同，也可能相反.如果时间相隔半个周期的奇数倍时，这两个时刻的振动反“相”，其振动位移和速度大小相等，方向相反.例甲、乙两人先后观察同一弹簧振子在竖直方向上下振动的情况.(1)甲开始观察时，振子正好在平衡位置并向下运动.试画出甲观察到的弹簧振子的振动图像.已知经过1s后，振子第一次回到平衡位置.振子振幅为5cm(设平衡位置上方为正方向，时间轴上每格代表0.5s).(2)乙在甲观察3.5s后，开始观察并记录时间.试画出乙观察到的弹簧振子的振动图像.解析：由题意知，振子的振动周期T=2s，振幅A=5cm.根据正方向的规定，甲观察时，振子从平衡位置向-y方向运动，经t=0.5s，达到负方向最大位移，用描点法得到甲观察到的振子图像如图(甲)所示.因为t=3.5s=1T，根据振动的重复性，这时振子的状态跟经过t′=T的状态相同，所以乙开始观察时，振子正好处于正向最大位移处，其振动图像如图(乙)所示.【课本难题解答】167页(3)题：a.处在平衡位置左侧最大位移处；b.4S；c.10cm,d.200N,400m/s2【命题趋势分析】本节主要考查学生运用图像来表达给出的条件，然后去回答问题的能力，命题一般以选择、填空形式出现.【典型热点考题】例1如下图所示为一单摆(单摆周期公式T=2π)及其振动图像由图回答：(1)单摆的振幅为，频率为，摆长为，一周期内位移x(F回，a，E p)最大的时刻为.(2)若摆球从E指向G为正方向，α为最大摆角，则图像中O、A、B、C点分别对应单摆中点.一周期内加速度为正且减小，并与速度同方向的时间范围是，势能增加且速度为正的时间范围是.解析：(1)由图像可知：A=3cm,T=2s,振动频率f==0.5Hz,摆长l==1(m)，位移为最大值时刻为0.5s末和1.5s末.(2)图像中O点位移为零，O到A过程位移为正，且增大，A处最大，历时周期，即摆球是从E点起振并向G方向运动的.所以O对应E，A对应G，A到B的过程分析方法相同，因而O、A、B、C分别对应E、G、E、F点.摆动中F、E间加速度为正且向E过程中减小，在图像中为C到D过程，时间范围1.5s～2.0s.从E向两侧运动势能增加，从E向G的过程速度为正，在图像中为从O到A，时间范围是0～0.5s.例2下图(甲)是演示简谐振动图像的装置，当盛沙漏斗下面的薄木板N被匀速地拉，摆动着的漏斗中漏出的沙在板上形成的曲线显示出摆的位移随时间变化的关系.板上的直线OO′代表时间轴.下图(乙)是两个摆中的沙在自各木板上形成的曲线.若板N1和板N2的速度υ1和υ2的关系为υ2=2υ1，则板N1、N2上曲线所代表的振动的周期T1和T2的关系为( )A.T2=T1B.T2=2T1C.T2=4T1 D .T2=T1解析：因N2板和N1板匀速拉过的距离相同，故两板运动时间之比==2. ①在这段距离为N1板上方的摆只完成一个全振动，N2板上方的摆已完成两个全振动，即t1=T1和t2=2T2. ②将②式代入①式，得T2=T1.可知选项D正确.【同步达纲练习】1.一质点做简谐运动的振动图像如下图所示，由图可知t=4s时质点( )A.速度为正的最大值，加速度为零B.速度为零，加速度为负的最大值C.位移为正的最大值，动能为最小D.位移为正的最大值，动能为最大2.如下图中，若质点在A对应的时刻，则其速度υ、加速度a的大小的变化情况为( )A.υ变大，a变大B.υ变小，a变小C.υ变大，a变小D.υ变小，a变大3.某质点做简谐运动其图像如下图所示，质点在t=3.5s时，速度υ、加速度α的方向应为( )A.υ为正，a为负B.υ为负，a为正C.υ、a都为正D.υ、a都为负4.如下图所示的简谐运动图像中，在t1和t2时刻，运动质点相同的量为( )A.加速度B.位移C.速度D.回复力5.如下图所示为质点P在0～4s内的振动图像，下列说法中正确的是( )A.再过1s，该质点的位移是正的最大B.再过1s，该质点的速度方向向上C.再过1s，该质点的加速度方向向上D.再过1s，该质点的加速度最大6.一质点作简谐运动的图像如下图所示，则该质点( )A.在0至0.01s内，速度与加速度同方向B.在0.01至0.02s内，速度与回复力同方向C.在0.025s末，速度为正，加速度为负D.在0.04s末，速度为零，回复力最大7.如下图所示，简谐运动的周期等于s，振幅m，加速度为正的最大时刻是，负的最大时刻是，速度为正的最大时刻是，负的最大时刻是，0.1s末与0.2s 末的加速度大小分别是a1与a2，则大小是a1，0.1s末与0.2s末其速度大小分别υ1与υ2，则其大小是υ1υ2.8.下图(A)是一弹簧振子，O为平衡位置，BC为两个极端位置，取向右为正方向，图(B)是它的振动图线，则：(1)它的振幅是cm,周期是s,频率是Hz.(2)t=0时由图(B)可知，振子正处在图(A)中的位置，运动方向是(填“左”或“右”)，再经过s,振子才第一次回到平衡位置.(3)当t=0.6s时，位移是cm，此时振子正处于图(A)中的位置.(4)t由0.2s至0.4s时，振子的速度变(填“大”或“小”，下同)，加速度变，所受回复力变，此时速度方向为(填“正”或“负”，下同)，加速度方向为，回复力方向为.【素质优化训练】9.如下图所示，下述说法中正确的是( )A.第2s末加速度为正最大，速度为0B.第3s末加速度为0，速度为正最大C.第4s内加速度不断增大D.第4s内速度不断增大10.一个做简谐振动的质点的振动图像如下图所示，在t1、t2、t3、t4各时刻中，该质点所受的回复力的即时功率为零的是( )A.t4B.t3C.t2D.t111.如下图所示为一单摆做间谐运动的图像，在0.1～0.2s这段时间内( )A.物体的回复力逐渐减小B.物体的速度逐渐减小C.物体的位移逐渐减小D.物体的势能逐渐减小12.一个弹簧振子在A、B间做简谐运动，O为平衡位置，如下图a所示，以某一时刻作计时起点(t为0)，经周期，振子具有正方向增大的加速度，那么在下图b所示的几个振动图像中，正确反映振子振动情况(以向右为正方向)的是( )13.弹簧振子做简谐运动的图线如下图所示，在t1至t2这段时间内( )A.振子的速度方向和加速度方向都不变B.振子的速度方向和加速度方向都改变C.振子的速度方向改变，加速度方向不变D.振子的速度方向不变，加速度方向改变14.如下左图所示为一弹簧振子的简谐运动图线，头0.1s内振子的平均速度和每秒钟通过的路程为( )A.4m/s,4mB.0.4m/s,4cmC.0.4m/s,0.4mD.4m/s,0.4m15.如上右图所示是某弹簧振子在水平面内做简谐运动的位移-时间图像，则振动系统在( )A.t1和t3时刻具有相同的动能和动量B.t1和t3时刻具有相同的势能和不同的动量C.t1和t5时刻具有相同的加速度D.t2和t5时刻振子所受回复力大小之比为2∶116.从如下图所示的振动图像中，可以判定弹簧振子在t= s 时，具有正向最大加速度；t= s时，具有负方向最大速度；在时间从s至s内，振子所受回复力在-x方向并不断增大；在时间从s至s内振子的速度在+x方向上并不断增大.17.如下图所示为两个弹簧振子的振动图像，它们振幅之比A A∶A B= ；周期之比T A∶T B= .若已知两振子质量之比m A∶m B=2∶3，劲度系数之比k A∶k B=3∶2，则它们的最大加速度之比为.最大速度之比.18.一水平弹簧振子的小球的质量m=5kg，弹簧的劲度系数50N/m，振子的振动图线如下图所示.在t=1.25s时小球的加速度的大小为，方向；在t=2.75s时小球的加速度大小为，速度的方向为.19.如下图所示，一块涂有碳黑的玻璃板，质量为2kg，在拉力F的作用下，由静止开始竖直向上做匀变速运动，一个装有水平振针的振动频率为5Hz的固定电动音叉在玻璃板上画出了图示曲线，量得OA=1.5cm,BC=3.5cm.求：自玻璃板开始运动，经过多长时间才开始接通电动音叉的电源?接通电源时玻璃板的速度是多大?【知识探究学习】沙摆是一种经常用来描绘振动图像的简易演示实验装置.同学们弄清如下问题对深入细致地理解沙摆实验很有帮助.(1)水平拉动的玻璃板起到了怎样的怎用?答：使不同时刻落下的沙子不会重叠，区别出各时刻沙摆的位置，起到了相当于用时间扫描的作用.(2)为什么要匀速拉动玻璃板?答：因为沙摆实验显示的是纵轴表示位移、横轴表示时间的单摆振动较图像，玻璃板的中轴线就是表示时间的横轴.而时间轴应是均匀的，所以玻璃板必须匀速拉动.(3)玻璃板静止时沙子落下形成沙堆的形状是怎样的?答：应为中间凹两端高的沙堆如图1-A，不能为图1-B的形状.原因是沙摆过最低点的速度最快，所以中间漏下的沙子最少.(4)玻璃板抽动速度的大小对图像的形状有什么影响?答：玻璃板的速度越大，图像中OB段的长度也越大，其中=υ(式中υ为玻璃板抽动的速度，T为沙摆的周期).因图2-A比图2-B中的抽动速度大；所以OB的长度前者也比后者大，但不能说成周期变大.另外图像的振幅不受玻璃板抽动速度的影响.(5)由这个实验能否求出拉动玻璃板的速度?答：能够利用式子υ=/T求出，这时需要测出沙摆的周期和的长度，并多测几组数据，求出其平均值.(6)玻璃板的速度恒定，形成的图像是否为正弦(或余弦)曲线?答：严格的说不是.因为随着沙子的漏下，沙摆的周期越来越大，一个周期里玻璃板的位移越来越大，图像出现变形.沙子全部漏出后，沙摆的周期又保持不变，但这时没有图像了.当然如果沙粒很细，漏孔又很小，而且沙摆线摆动的角度很小(小于5°)，那么开始的一段图像，可近似看成是正弦(或余弦)曲线.参考答案【同步达纲练习】1.B、C2.C3.A4.C5.A、D6.A、D7.5；0.1；1.5s末；0.5s末；0与2s末；1s末；＜；＞8.(1)2；0.8；1.25 (2)0；右；1.4；-2；C；大；小；小；负；负；负【素质优化训练】9.A、B、C 10.D 11.A、C、D 12.D 13.D 14.C 15.B、D16.0.4；0.2；0.6；0.8；0.4；0.617.2∶1；2∶3；9∶2；3∶118.6m/s2；向上；0；向下19.0.1s；0.1m/s。

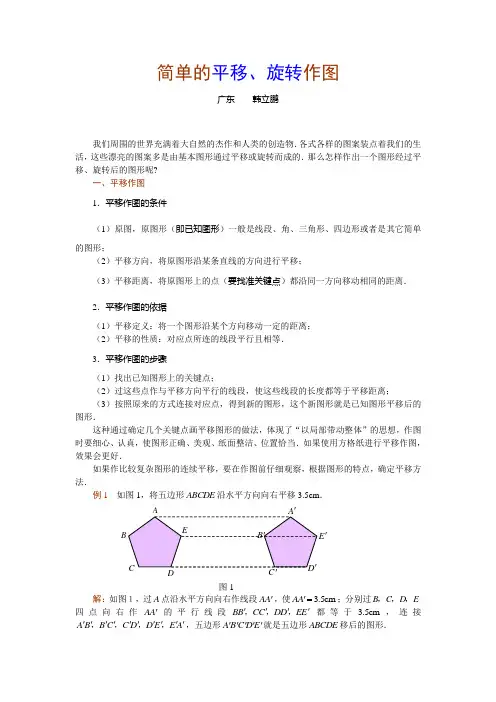

简单的平移、旋转作图广东 韩立鹏我们周围的世界充满着大自然的杰作和人类的创造物．各式各样的图案装点着我们的生活，这些漂亮的图案多是由基本图形通过平移或旋转而成的．那么怎样作出一个图形经过平移、旋转后的图形呢?一、平移作图1．平移作图的条件（1）原图，原图形（即已知图形）一般是线段、角、三角形、四边形或者是其它简单的图形；（2）平移方向，将原图形沿某条直线的方向进行平移；（3）平移距离，将原图形上的点（要找准关键点）都沿同一方向移动相同的距离．2．平移作图的依据（1）平移定义：将一个图形沿某个方向移动一定的距离；（2）平移的性质：对应点所连的线段平行且相等．3．平移作图的步骤（1）找出已知图形上的关键点；（2）过这些点作与平移方向平行的线段，使这些线段的长度都等于平移距离；（3）按照原来的方式连接对应点，得到新的图形，这个新图形就是已知图形平移后的图形．这种通过确定几个关键点画平移图形的做法，体现了“以局部带动整体”的思想，作图时要细心、认真，使图形正确、美观、纸面整洁、位置恰当．如果使用方格纸进行平移作图，效果会更好．如果作比较复杂图形的连续平移，要在作图前仔细观察，根据图形的特点，确定平移方法．例1 如图1，将五边形A B C D E 沿水平方向向右平移3.5cm ．解：如图１，过A 点沿水平方向向右作线段AA '，使 3.5cm AA '=；分别过B C D E ，，，四点向右作AA '的平行线段B B C C D D E E ''''，，，都等于3.5c ，连接A B B C C D D E ''''''''''，，，，，五边形A B C D E '''''就是五边形A B C D E 移后的图形．二、旋转作图1．旋转作图的条件（1）已知图形；（2）旋转中心；（3）旋转的方向和旋转角度．2．旋转作图的依据（1）旋转的定义：将一个图形绕一定点沿某个方向转动一个角度；D E '图1（2）旋转的基本性质：任意一对对应点与此旋转中心的连线所成的角度都是旋转角，对应点到旋转中心的距离相等．3．旋转作图的步骤（1）在已知图形上找出关键点；（2）作出关键点的对应点．对应点的作法是：将各关键点与旋转中心连接；以旋转中心为顶点，以上述连线为一边，向旋转方向作角，使这些角等于旋转角，且所作边的长度等于关键点与旋转中心的长度，则这些“另一边”的端点就是对应点；（3）按照原来的方式连接对应点．例2 已知边长为2的等边三角形ABC ．（1）将这个三角形绕顶点C 沿顺时针方向旋转30︒，作出旋转后的图形；（2）将已知三角形以点C 为旋转中心分别沿顺时针方向旋转60︒，120︒，作出旋转后的图形．解：（1）作图的关键是作出ABC △中的点A 和点B 的对应点A B ''，．作图步骤如下：1．作角30BC B '=︒∠，且使C B C B '=，作30AC A '=︒∠，且使C A C A '=．2．连接A B ''．A B C ''△就是旋转后的三角形（如图2）．（2）如图3所示的图形，其中D A C F D C ，△△分别是将ABC △绕点C 顺时针旋转60︒，120︒后得到的图形． 图2 A B C A ' B ' DF B A C 图3。

第三章 图形的平移与旋转总课时：7课时 执笔人：刘丽娟 使用人： 备课时间：第四周 上课时间：第五周 第2课时：简单的平移作图（1） 教学目标知识与技能1.简单平面图形平移后的图形的作法.2.确定一个图形平移的位置的条件. 过程与方法：1.对具有平移特征的图形进行观察、分析、画图和动手操作等过程，掌握画图技能.2.能够按要求作出简单平面图形平移后的图形. 情感态度与价值观：1.通过画图，进一步培养学生的动手操作能力.2.对具有平移特征的图形进行观察、分析、画图过程中，进一步发展学生的审美观念. 教学重点：简单平面图形平移后的图形的作法. 教学难点：简单平面图形平移后的图形的作法. 教学准备：多媒体课件 三、教学过程第一环节 复习回顾平移的基本性质，引入课题（5分钟，学生思考口答）如图，将线段AB 平移，得到线段A ’B ’，则图中的线段有怎样的位置关系？有哪些相等的线段？通过对上节课内容的回顾，帮助学生复习平移的基本性质：经过平移，对应点所连的线段平行且相等，对应线段平行且相等。

（AA ’∥BB ’且AA ’＝BB ’， A B ∥A ’B ’且AB ＝A ’B ’）如果给出了线段AB ，也给出了平移方向和平移距离，你能作出选段AB 经平移后的对应选段A ’B ’吗？ 这节课我们就来研究：简单的平移作图.第二环节 观察操作、探索归纳平移的作法（20分钟，学生观察动手，小组合作探究）⑴已知线段AB 和平移距离及方向，求作AB 的对应线段A ’B ’。

B'A'BAAB让学生观察、动手画图。

得出已知平移距离和方向的作图：过A作平移方向的平行线，在平行线上沿平移方向上截取线段，使其长度等于平移距离，即得点A的对称点A’。

点B的对应点B’的做法同上。

（2）已知线段AB和平移后点A的对应点A’，求作AB的对应线段A’B’A'AB和上面的（1）相比，这里的新问题，不知道平移距离和平移方向，而只知道某点的对应点，该怎么办？鼓励学生思考、交流、动手画图。
