幕墙深化设计施工图审图要点【最新版】

幕墙深化设计施工图审图要点1图纸目录（应包含以下图纸）（1）封面、目录（2）设计说明（3）幕墙构件平面、立面布置图（4）墙材与龙骨、各向龙骨间的连接、安装详图（5）主龙骨与主体结构连接的构造详图2图纸深度及设计审图要点（1）设计说明：注明设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格。

焊缝质量等级、防腐及防火措施。

建筑幕墙面板材料要求及物理性能幕墙式建筑外墙保温材料要求窗槛墙、窗间墙的填充材料要求防火封堵材料要求幕墙防雷做法重点检查材料要求：幕墙式建筑外墙保温材料应为A级，可采用憎水型岩棉。

建筑幕墙面板的燃烧性能应为B1级以上。

金属夹芯复合板材，其芯材应采用不燃保温材料。

窗槛墙、窗间墙的填充材料应采用不燃保温材料（A级）。

非幕墙式建筑外墙保温材料燃烧性能：高度大于50米为A级；高度学院50米为A级或B1级。

（2）幕墙构件平面、立面布置图：图中标注墙面材料、竖向和水平龙骨(或钢索)材料的品种、规格、型号、性能；与建筑、结构专业核对幕墙专业门洞、窗洞位置；幕墙立面部位均要有结构供幕墙受力。

检查幕墙与内装地面、景观地面交接处标高；与结构专业核对幕墙专业预埋件位置、标高；外立面分格应考虑室内功能及墙体布置；幕墙逃生窗数量设置应符合消防安全要求，逃生窗四周要有防火封堵做法。

与室内建筑平面核对逃生窗位置。

幕墙窗扇开启方向应满足当地消防安全要求；窗槛墙高度要求大于800mm；建筑外墙上，防火墙两侧的门窗洞口边缘水平距离应满足规范要求（2m或4m），否则应设置固定乙级防火门、窗，并要在幕墙门窗平立面布置图中有所体现；办公楼、酒店等高层建筑外窗禁止采用外平开；外开时应限制开启距离，并采用防脱设置；高层建筑采用外开上悬窗时，应设有防脱设置。

防脱装置及五金锁点配置要在图纸中有所体现；玻璃幕墙、外窗临空处要设置栏杆；栏杆高度应符合要求。

采用玻璃作为栏板时，应选用防撞击夹胶玻璃；幕墙图纸中要设置预留外墙清洗点，外墙清洗点要有节点做法；幕墙图纸应结合泛光的灯具布置、安装、维修进行设计，要有维修马道、爬梯；所有钢化玻璃均需做均质处理。

幕墙工程施工图纸会审要点1.总则1.1 为指导建筑幕墙工程施工图设计文件的审查工作，使建筑幕墙工程施工图设计文件的质量符合工程建设标准强制性条文的规定，并切实保障幕墙工程的设计质量，制定本要点。

1.2 本要点供施工人员对建筑幕墙工程进行施工图技术性审查时参考执行。

1.3本要点审查的对象：由支承结构体系与面板组成的，可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰性结构。

1.4 建设单位报请建幕墙工程施工图技术性审查的资料应包括以下主要内容：1.4.1 作为建筑幕墙工程设计依据的相关建施、结施图。

改变原有幕墙设计形式及用材的应由原设计人员签字确认。

1.4.2 全套建筑幕墙工程施工图纸及相关结构、热工计算书，采用软件计算的应注明软件名称、版本号。

1.4.3 审查需提供的其它相关资料。

1.5 本要点由下列内容组成：1.5.1 工程建设标准强制性条文：工程建设标准强制性条文是工程建设现行国家和行业标准中直接涉及人民生命财产安全，人身健康，环境保护和公共利益的条文，它同时兼顾了提高经济和社会效益等方面的要求。

凡审查要点中引用的强制性条文，必须在施工图设计文件中贯彻执行。

1.5.2引用的标准：根据行业特点，除相关的强制性条文外，本要点另行引用了一些与强条关系密切，对安全和公众利益影响较大的重要规范条款，供审查机构根据工程具体情况参照执行。

1.5.3 施工图是否达到规定的设计深度要求。

1.5.4 法律、法规和政府文件中涉及技术管理的规定。

1.6本要点所涉及的标准内容应以现行规范标准内容为准。

对工程建设中采用新技术、新工艺、新材料不符合现行强制性条文的。

应由建设单位组织专题技术论证，报苏州建设行政主管部门审定批准。

1.7本要点适用范围为苏州市。

2.审查要点中引用的强制性条文：2.1 审查依据：《建筑结构可靠度设计统一标准》GB50068-20012.2 审查依据：《建筑结构荷载规范》GB50009-20012.3 审查依据：《建筑抗震设计规范》GB50011-20012.4 审查依据：《公共建筑节能设计标准》GB50189-20052.5 审查依据：《建筑物防雷设计规范》GB50057-94（2000版）2.6 审查依据：《钢结构设计规范》GB50017-20032.7 审查依据：《冷弯薄壁型钢结构技术规范》GB50018-20022.8审查依据：《玻璃幕墙工程技术规范》JGJ102-20032.9 审查依据：《金属与石材幕墙工程技术规范》JGJ133-20012.10 审查依据：《混凝土结构后锚固技术规程》JGJ145-20042.11 审查依据：《建筑玻璃应用技术规范》JGJ113-20033.查要点中引用的强制性标准：3.1 审查依据：《高层民用建筑设计防火规范》GB50045-95(2005版)3.2审查依据：《玻璃幕墙工程技术规范》JGJ102-20033.3审查依据：《金属与石材幕墙工程技术规范》JGJ133-20014. 审查要点中对施工图设计文件深度的要求：4.1 审查依据《建筑工程设计文件编制深度规定》5. 审查要点中引用的相关法律法规:5.1 审查依据：《建设工程质量管理条例》5.2审查依据：建设部关于《建筑安全玻璃管理规定》。

13平面图须有吊顶、雨棚分格图以及骨架布置图等。

C 14平面图须有防雷平面图并能表达横向防雷点位置及布线。

C 15平面图须和建筑平面图分格尺寸相对应。

C 16立面图须能体现外立面所有材料的名称、厚度、颜色及具体位置，图例须清晰并不易混淆。

C 17立面图须能完整表达层高尺寸、建筑标高标注、竖向分格尺寸等。

C 18索引图须有对应的大样图索引位置并和大样立面图对应。

C 19立面图须有防雷立面图并能表达竖向防雷点位置及布线。

C20玻璃规格需满足规范最小许用面积要求。

A21使用中容易受到撞击的部位，其玻璃幕墙应采用安全夹胶玻璃，并应设置明显的警示标志、标识。

A 22吊顶位置玻璃须采用安全夹胶玻璃。

A 23玻璃幕墙应使用满足规范要求的安全玻璃，如玻璃须均质，倒角。

A 24玻璃幕墙、外窗临空处应设置防护栏杆，栏杆高度须满足规范要求。

A 25玻璃幕墙、外窗临空处如未设置栏杆，对应位置玻璃板块应选用防撞击夹胶玻璃。

A 26消防救援窗要满足击碎要求，不可用夹胶玻璃，规格尺寸须满足规范要求。

A平面图立面、剖面、索引图48 2.5mm厚度以内铝板不能用焊钉，影响外视效果造成表面不平整。

C 49百叶横向分格不宜过大，跨度超过900mm应增设加强筋。

C 50开启扇执手高度须适合人开启，开启扇不宜过大、过重（平开窗开启尺寸不宜大于650x1500mm）。

A 51吊顶位石材背部需设置防坠网。

A 52幕墙龙骨竖向层间位置需按规范要求预留伸缩缝。

A 53不同金属接触时需有防腐蚀措施防止双金属腐蚀。

C 54型材为断桥隔热型材时隔热条不能直接承受剪力，须按设计要求设置托板。

C 55玻璃下方应按要求在1/4位置设置两个玻璃托板并满足受力要求。

A 56采光顶、雨棚采用半明框扣盖时，扣盖布置应顺水流方向。

B 57金属屋面咬口方向需与水流方向一致。

B 58喷涂涂层不能直接与结构胶粘接。

B59全玻幕墙，高度与厚度超限时须按规范采用吊挂形式。

A60大面积横向装饰线条和檐口位置需设置滴水线。

一、前言幕墙工程作为现代建筑的重要组成部分，其施工质量直接关系到建筑物的整体性能和美观度。

为确保幕墙工程的质量和安全，以下列出幕墙专项方案审查的要点，供审查人员参考。

二、审查要点1. 编制依据审查幕墙专项施工方案时，首先应核实方案编制依据是否齐全、合法。

主要审查内容包括：（1）国家及地方有关幕墙工程的法律法规、技术规范、标准图集等。

（2）工程设计文件、施工图纸、施工合同等。

（3）施工组织设计、专项施工方案等。

2. 工程概况审查幕墙专项施工方案时，应对工程概况进行详细了解，包括：（1）建筑物的结构类型、规模、高度、层数等。

（2）幕墙的类型、面积、材质、颜色等。

（3）施工场地、周边环境、交通条件等。

3. 施工组织与管理审查幕墙专项施工方案时，应关注施工组织与管理方面的内容，包括：（1）施工进度计划：审查施工进度是否合理，是否符合工程实际需求。

（2）施工队伍：审查施工队伍的资质、技术力量、施工经验等。

（3）施工安全：审查施工安全措施是否完善，包括人员安全、设备安全、环境安全等。

（4）质量保证：审查质量保证措施是否到位，包括原材料、施工过程、成品验收等。

4. 施工工艺与材料审查幕墙专项施工方案时，应关注施工工艺与材料方面的内容，包括：（1）施工工艺：审查施工工艺是否符合规范要求，是否具有可操作性。

（2）材料：审查材料质量是否符合要求，是否具有相关合格证明。

5. 预埋件与锚固件审查幕墙专项施工方案时，应关注预埋件与锚固件方面的内容，包括：（1）预埋件：审查预埋件的位置、数量、规格、材质等是否符合设计要求。

（2）锚固件：审查锚固件的设计、安装、检验等是否符合规范要求。

6. 幕墙安装与调试审查幕墙专项施工方案时，应关注幕墙安装与调试方面的内容，包括：（1）安装顺序：审查安装顺序是否合理，是否满足施工要求。

（2）安装质量：审查安装质量是否符合规范要求，包括垂直度、水平度、缝隙等。

（3）调试：审查调试方案是否完善，能否保证幕墙的正常使用。

幕墙门窗工程图纸审图要点
1图框内容是否有错（如工程名称、图纸名称、图纸编号、比例等）
2图纸的美观性：
(1)图纸的整体部局是否美观
(2)字体大小是否一致，协调
(3)线形比例是否合适
3 设计的整体评价：
(1)是否缺图、缺页，工程整体表达是否完整
(2)是否满足设计输入要求，以及业主、设计院的具体要求
(3)外观效果如何
(4)结构的安全性、工艺性是否合理、先进
(5)设计的经济性评价，是否最优化，性价比如何
(6)是否满足相关标准和规范要求
4 设计说明：
(1)设计说明的完整性和逻辑性（可按《施工图制图规定》中的要求进行评价）
(2)引用标准是否有过期旧标准或错误
(3)地面粗糙度、风荷载等基本参数是否正确
(4)幕墙性能取值是否正确
(5)材料的选择是否有错误
(6)其它设计说明条款是否有与规范、规定不相符的地方
5 图纸内容方面：（可按《施工图制图规定》中的要求进行评价）
(1)平立剖画法、表达是否完整、有错
(2)线条是否有重复、少线
(3)标注是否不清楚和完整
(4)尺寸是否正确
(5)标高、轴线是否完整、有错
(6)索引是否有错误
(7)文字内容是否有错误
(8)材料的名称、型号、代号是否有错或遗漏
(9)技术要求和说明是否完整、正确
海口南光实业投资有限公司设计研发部
二○○四年十月。

建筑幕墙工程施工图设计文件审查要点1.总则1.1 为指导建筑幕墙工程施工图设计文件的审查工作，使建筑幕墙工程施工图设计文件的质量符合工程建设标准强制性条文的规定，并切实保障幕墙工程的设计质量，制定本要点。

1.2 本要点供施工人员对建筑幕墙工程进行施工图技术性审查时参考执行。

1.3本要点审查的对象：由支承结构体系与面板组成的，可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰性结构。

1.4 建设单位报请建幕墙工程施工图技术性审查的资料应包括以下主要内容：1.4.1 作为建筑幕墙工程设计依据的相关建施、结施图。

改变原有幕墙设计形式及用材的应由原设计人员签字确认。

1.4.2 全套建筑幕墙工程施工图纸及相关结构、热工计算书，采用软件计算的应注明软件名称、版本号。

1.4.3 审查需提供的其它相关资料。

1.5 本要点由下列内容组成：1.5.1 工程建设标准强制性条文：工程建设标准强制性条文是工程建设现行国家和行业标准中直接涉及人民生命财产安全，人身健康，环境保护和公共利益的条文，它同时兼顾了提高经济和社会效益等方面的要求。

凡审查要点中引用的强制性条文，必须在施工图设计文件中贯彻执行。

1.5.2引用的标准：根据行业特点，除相关的强制性条文外，本要点另行引用了一些与强条关系密切，对安全和公众利益影响较大的重要规范条款，供审查机构根据工程具体情况参照执行。

1.5.3 施工图是否达到规定的设计深度要求。

1.5.4 法律、法规和政府文件中涉及技术管理的规定。

1.6本要点所涉及的标准内容应以现行规范标准内容为准。

对工程建设中采用新技术、新工艺、新材料不符合现行强制性条文的。

应由建设单位组织专题技术论证，报苏州建设行政主管部门审定批准。

1.7本要点适用范围为苏州市。

2.审查要点中引用的强制性条文：3.查要点中引用的强制性标准：4. 审查要点中对施工图设计文件深度的要求：5. 审查要点中引用的相关法律法规:。

幕墙工程施工图纸审查意见在审查幕墙工程施工图纸时，需要充分考虑设计图纸和施工实际情况，从而保证工程施工的质量和安全。

以下是对幕墙工程施工图纸审查意见的详细解析：一、幕墙工程施工图纸内容审查：1. 确保施工图纸符合设计图纸要求，且内容准确无误。

2. 确认施工图纸中的所有尺寸、平面布置、细部连接等都符合相关规范要求。

3. 确保施工图纸中的玻璃、铝材、密封胶等材料的规格、品牌、型号等都符合设计要求，并在图纸中明确标注。

4. 确保施工图纸中的玻璃幕墙结构设计合理，承重、抗风压能力满足要求。

5. 确保施工图纸中的预埋件、连接件等部件的设计和施工工艺合理可行。

6. 确保施工图纸中的幕墙运行、维护标准说明清晰明了，便于后期维护管理。

二、幕墙工程施工图纸符合性审查：1. 确保施工图纸符合国家、地方相关规范标准，及时更新和调整。

2. 确认施工图纸中对于地质、气候等特殊情况的处理符合实际情况。

3. 确保施工图纸中的工程量计算准确无误，防止后期工程变更及支付争议。

4. 确保施工图纸中的设计和工程造价预算相符，避免工程施工中的额外费用。

5. 确保施工图纸中的施工工艺和安全措施符合规范要求，保障施工人员的人身安全。

三、幕墙工程施工图纸施工工艺审查：1. 确保施工图纸中的施工工艺方案具体可行，施工细则清晰明了。

2. 确认施工图纸中的施工工艺符合相关规范标准，保障工程质量。

3. 确保施工图纸中的施工工艺计划合理，施工周期可靠，并在图纸中详细标明。

4. 确认施工图纸中的施工工艺与材料的搭配和处理方法合理，避免工程质量问题。

5. 确保施工图纸中的施工工艺符合环保要求，确保施工不对环境造成污染。

四、幕墙工程施工图纸户外模拟审查：1. 通过户外模拟审查，确认施工图纸中的设计效果与实物效果一致，满足设计要求。

2. 确认户外模拟审查中的光线透明度、反射性能等指标符合标准要求。

3. 确认户外模拟审查中的施工材料、颜色搭配与设计图纸一致，保持一致性。

幕墙工程审图要点1.0伍亮目录/Contents幕墙体系分解幕墙成本分析幕墙成本测算一、幕墙体系分解玻璃幕墙石材幕墙铝板幕墙陶土板幕墙构件式幕墙单元式幕墙横明竖隐玻璃幕墙竖明横隐玻璃幕墙隐框玻璃幕墙全玻璃幕墙点支式幕墙拉索幕墙明框玻璃幕墙XXX 幕墙黄金麻卡麦卡基诺金葡萄牙米黄02面材体系连接件体系结构体系室外室内二、幕墙成本分析02 1.面材体系--石材200元/m2180元/m2320元/m2葡萄牙米黄280元/m2卡拉麦里金卡基诺金黄金麻1.面材体系--石材成本要点规格石材短边最经济的尺寸为600mm。

规格越大，成本增加：600-700mm：10-15元700-800mm：20-30元800-900mm：30-45元021.面材体系--石材成本要点厚度最小厚度：花岗岩：光面25mm；其他面28mm；大理石：35mm。

021.面材体系--石材成本要点造型需不需要各类抽槽的造型021.面材体系--铝单板铝单板021.面材体系--铝单板成本要点规格1220*2440mm 1220*3040mm1220*3660mm 1524*2440mm 1524*3040mm1524*3660mm021.面材体系--铝单板成本要点厚度2.5mm: 215元/m23.0mm: 235元/m2小尺寸分隔，采用2.5mm即可大尺寸分隔，采用3.0mm，增加抗变形能力021.面材体系--铝单板成本要点表面处理氟碳喷涂平均膜厚：≥40um三涂两烤材料品牌：阿克苏诺贝尔PPG老虎021.面材体系--玻璃玻璃种类单片浮法玻璃中空玻璃low-e玻璃热反射镀膜玻璃钢化玻璃半钢化玻璃超白钢化玻璃均质钢化玻璃彩釉玻璃节能相关安全玻璃021.面材体系--玻璃成本要点规格玻璃常规尺寸：原片尺寸2440*3660mm，分格时尺寸应向1200或1800靠近。

021.面材体系--玻璃单片浮法玻璃02021.面材体系--玻璃钢化玻璃钢化玻璃是将普通退火玻璃先切割成要求尺寸，然后加热到接近软化点的700度左右，再进行快速均匀的冷却而得到的。

附件1：建筑幕墙施工图设计文件节能、安全检查的主要内容一、建筑专业（一）符合性1、外幕墙施工图是否与原建筑立面形式符合。

2、外幕墙透明部分和非透明部分的比例是否符合原施工图的要求。

3、幕墙的保温性能、传热系数、遮阳系数是否达到主体施工图中建筑节能设计登记表中的要求。

4、幕墙节能计算书及其结果是否与主体施工图统一。

5、幕墙透明部分可开启扇的比例是否达到规范的要求。

6、幕墙非透明部分的传热系数是否达到外墙传热系数的限制。

（查节点详图）（二）防火1.是否在窗间墙、窗栏墙部位采用防火材料进行填充。

2.无窗间墙和窗栏墙的幕墙，在每层楼板的外沿是否设置耐火极限1.00小时高度不低于0.8米的小燃烧体群墙。

3.幕墙与每层楼板，隔墙处的缝隙是否采用防火材料封墙。

（三）材料1.耐候胶的质量有效时限。

2.密封胶的质量有效时限。

3.铝板、石材的厚度及衔接构造的安全性。

（四）其它1.幕墙施工图是否有主体设计单位的认可并签字盖章。

二、结构专业1、图纸及结构计算书上应有主体设计单位结构专业幕墙荷载、预埋件位置及承载力的确认、技术盖章。

2、使用的设计规范、规程是否适用于本工程，是否为有效版本。

3、采用的基本风压值是否符合《建筑结构荷载规范》GB50009-2001（2006年版）的要求。

4、对于玻璃金属幕墙，当高度超过200m或体型、风荷载环境复杂时，宜进行风洞试验确定风荷载。

5、建筑抗震设计的抗震设防烈度、设计基本地震加速度是否按《建筑抗震设计规范》GB50011-2001附录A采用。

6、幕墙支承结构布置是否合理，幕墙支承结构立柱宜悬挂在主体结构上，以主体结构为支撑点，轻型填充墙不应作为幕墙的支承结构，窗台构造圈梁及与框梁相连且挑出较多较薄檐板（一般≤120mm），也不宜作为支撑点，否则应验算该支撑的受力和稳定。

7、幕墙结构设计及计算应符合《玻璃幕墙工程技术规范》JGJ102-2003第5.1节一般规定的要求，计算假定及力学模型应符合实际工程情况，所采用的计算软件应合适。

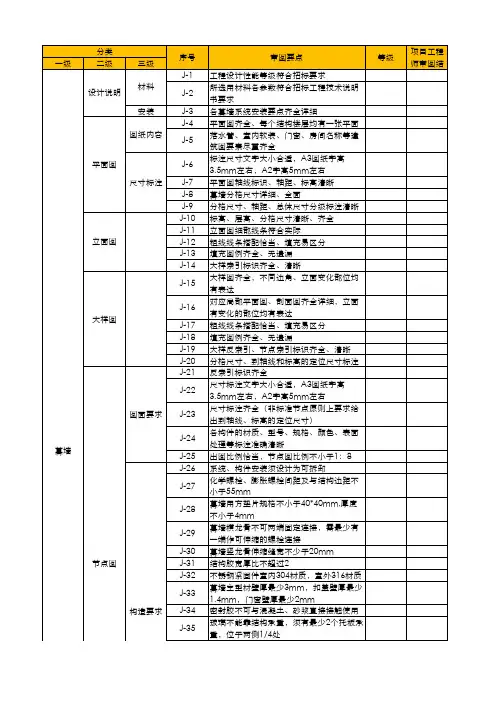

武汉公司（幕墙）施工图内审要点项目名称XX 项目图纸名称XX 项目（幕墙）施工图设计项目负责人版本号设计单位图审人图审专业图审时间说明：此表用于施工图阶段图纸审阅的记录，由部门内部负责评审，由项目负责人负责跟踪问题解决情况。

图纸类别审图要点图纸编号建议处理意见设计单位回复意见满足不满足图纸目录目录是否包含完整施工要求的图纸类别?核对目录所列内容(图号、图名、图幅、数量)是否一致?设计说明工程概况：该项目（名称、类型、幕墙性能等）与建筑图描述是否一致。

设计依据：甲方提供设计资料、甲方确定设计方案、国家现行有关设计资料及规范、图集。

设计范围及图纸内容：平面布置图、龙骨布置图、立面图、大样图、节点图、材料截面图、埋件布置图等。

施工要求说明：国家现行幕墙工程设计施工规范、手册，重点部位施工工艺控制要求（石材幕墙施工要求、玻璃幕墙施工要求、涂料施工要求、雨蓬施工要求、栏杆、百页施工要求等）幕墙设计各项性能指标（抗风压、水密性、气密性、热工性能、隔声性能、平面内变形性能、遮阳性能、耐撞击性能、光学性能）是否满足建筑设计要求幕墙设计说明是否完整、合理幕墙设计是否满足节能规范要求设计说明及施工说明是否符合国家相关幕墙规范幕墙设计说明是否符合招标技术要求材料选型及技术指标是否满足招标文件要求幕墙材料规格是否满足原招标文件要求幕墙设计说明是否符合招标技术要求图例、材料索引符号是否表述清晰、齐全，是否与立面一一对应（常用图例、图例符号、图纸缩影、填充图例）。

平、立面图部分图纸设计是否符合建筑立面及效果图要求幕墙设计、分格是否满足建筑设计要求检查材料标注是否清晰，石材分格说明：此表用于施工图阶段图纸审阅的记录，由部门内部负责评审，由项目负责人负责跟踪问题解决情况。
