水工建筑物课程设计报告书

《水工建筑物》课程设计任务书班级___________________姓名___________________学号___________________土木工程学院水利水电系2014.7.7某江是我国东南地区的一条河流，根据流域规划拟建一水电站。

本设计的任务是对某江水利枢纽进行设计。

其基本资料和设计要求如下。

一、枢纽任务本工程同时兼有防洪、发电、灌溉、渔业等综合作用。

1、发电水电站装机容量为20万千瓦，多年平均发电量5.09亿度。

本电站4台5万千瓦机组。

正常蓄水位为184.25米，汛期限制水位为182米，死水位164米，4台机满载流量338立方米/秒，相应尾水位103.5米。

厂房型式为坝后式，主厂房平面尺寸为81×18平方米，发电机层高程114.8米，尾水底板高程90.8米，厂房顶高程130.5米。

副房平面尺寸为66×10平方米。

安装场尺寸为21×18平方米。

开关站尺寸为20×75平方米。

2、灌溉本工程建成后，可增加保灌面积50万亩。

3、防洪减轻洪水对某市和某平原的威胁，在遇到5000年一遇和1000年一遇的洪水时，经水库调洪后，洪峰流量由原来的14900立方米/秒、11700立方米/秒分别削减为7550立方米/秒、6550立方米/秒。

要求设计洪水时最大下泄流量限制为6550立方米/秒。

其他参数见下表：4、渔业正常蓄水位时，水库面积为35.60平方公里，可为发展养殖创造有利条件。

5、过木根据林业部门的要求，木材过坝量每年为33.3万立方米。

其木材最大长度12米，大头直径为115厘米。

6、其它五年完工。

二、某江水利枢纽基本资料说明（一）、自然地理1、流域概况某江是我国东南一条河流，流向自西向东，流经某省南部地区，汇人东海，干流全长153公里，流域面积4860平方公里。

坝址以上流域面积2761平方公里，流域境内为山区，平均海拔高度为662米，最高峰达1921米，流域境内气候湿润，雨量充沛，属热带气候。

水工建筑物第二版课程设计1. 课程背景本课程是针对水工建筑物的设计和施工方面展开的, 主要内容涉及水电站、水闸、水库、渡槽、水利管渠等水工建筑物的设计及相关的安全、施工等要素。

本课程要求学生具备一定的土木工程知识和专业技能，能够独立完成水工建筑物的设计和施工，并且具备良好的工程监理能力和团队合作精神。

2. 课程目标本课程的目标是让学生了解水工建筑物的设计原理和施工技术，能够熟练掌握水工建筑物的相关知识和技能，具备独立完成水工建筑物设计和施工任务的能力，能够在工程建设中发挥巨大作用，安全高效地完成工程建设任务，为国家的水利工程建设事业做出贡献。

3. 课程安排第一周1.教师介绍课程，介绍课程目标和安排2.提出学生作业要求3.介绍水工建筑物基本概念及类型4.讲解水工建筑物的尺寸、地基设置等相关要素第二周1.介绍水电站设计及各部位结构的功能2.探讨水电站建设的安全问题及防范措施3.介绍水电站施工流程及纠错方法第三周1.讲解水闸构造及分类2.介绍不同水闸类型的设计标准和建设要求3.分析水闸设备的维护和保养事项第四周1.介绍水库设计及安全措施2.解析水库建设过程中的重点难点3.探讨水库相关法律法规第五周1.讲解不同类型的渡槽的设计原理2.探讨渡槽建设中的特别说明事项3.分析不同材质渡槽的优缺点第六周1.介绍不同类型的水利管渠结构特点及功能2.分析水利管渠的施工要素和标准3.探讨水利工程建设中的安全隐患及应急措施第七周1.团队合作演练2.学生进行个人练习第八周1.反馈和建议2.学生提交作业及出勤记录3.课程总结4. 评分标准学生的课堂出勤情况、学习表现，以及课外作业的完成情况将作为评分标准。

具体评分标准如下:•出勤率：30分•学生表现：30分•作业完成度和质量：40分5. 结论本课程旨在让学生能够独立完成水工建筑物的设计和施工任务，同时也充分考虑到了实际应用中的安全和监理问题。

通过本课程的学习，学生将能够掌握水工建筑物的相关知识和技能，具备独立完成水工建筑物设计和施工任务的能力，成为水利工程建设领域的人才储备。

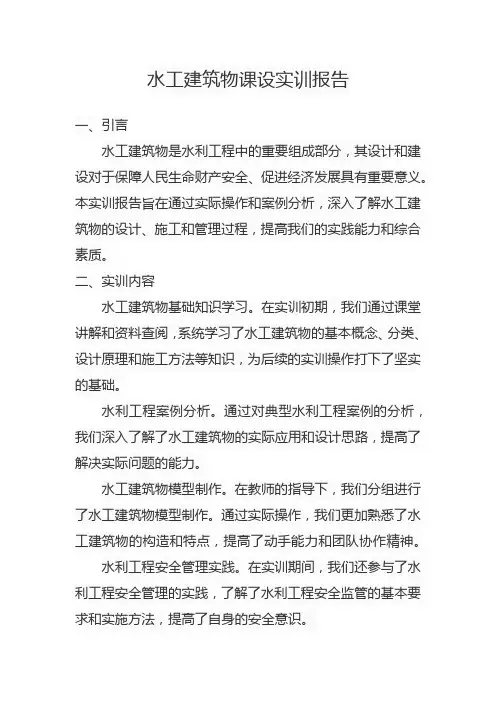

水工建筑物课设实训报告
一、引言
水工建筑物是水利工程中的重要组成部分，其设计和建设对于保障人民生命财产安全、促进经济发展具有重要意义。

本实训报告旨在通过实际操作和案例分析，深入了解水工建筑物的设计、施工和管理过程，提高我们的实践能力和综合素质。

二、实训内容
水工建筑物基础知识学习。

在实训初期，我们通过课堂讲解和资料查阅，系统学习了水工建筑物的基本概念、分类、设计原理和施工方法等知识，为后续的实训操作打下了坚实的基础。

水利工程案例分析。

通过对典型水利工程案例的分析，我们深入了解了水工建筑物的实际应用和设计思路，提高了解决实际问题的能力。

水工建筑物模型制作。

在教师的指导下，我们分组进行了水工建筑物模型制作。

通过实际操作，我们更加熟悉了水工建筑物的构造和特点，提高了动手能力和团队协作精神。

水利工程安全管理实践。

在实训期间，我们还参与了水利工程安全管理的实践，了解了水利工程安全监管的基本要求和实施方法，提高了自身的安全意识。

三、实训成果
通过本次实训，我们深入了解了水工建筑物的基本知识和设计原理，掌握了水工建筑物模型制作的方法和技巧，提高了解决实际问题的能力和动手能力。

同时，在实践过程中，我们深刻认识到了水利工程安全管理的重要性，增强了自己的安全意识。

四、总结与展望
本次水工建筑物课设实训让我们受益匪浅。

我们不仅学到了许多有关水工建筑物的理论知识，还通过实际操作和案例分析，提高了自己的实践能力。

在未来的学习和工作中，我们将继续努力，将所学知识运用到实践中去，为我国水利事业的发展贡献自己的力量。

水工建筑物课程设计一、引言水工建筑物是指用于控制、利用和改变水资源的工程构筑物，广泛应用于水利工程、水资源管理和环境保护等领域。

水工建筑物课程设计旨在培养学生掌握水工建筑物的设计原理、方法和技术，为实际工程项目的设计和施工提供理论和实践基础。

本文将从水工建筑物的概念、分类、设计原理以及实际案例等方面进行探讨。

二、水工建筑物的概念和分类水工建筑物是指用来改变水流动状态、控制水体运动、调节水位、提供水资源利用和保护环境的工程构筑物。

按照功能和用途的不同，水工建筑物可以分为以下几类：1. 水坝：用于拦截、堵塞水流，形成水库，储存水资源，供应生产和生活用水。

常见的水坝有重力坝、拱坝、土石坝等。

2. 水闸：用于控制水流量、调节水位、分洪、排涝等。

水闸根据结构形式可以分为移门式水闸、斗门式水闸等。

3. 泵站：用于提升、输送水体，供应特定区域的用水需求。

泵站通常包括水泵、输水管道、控制设备等。

4. 渠道：用于引导和分配水流，向特定地区输送水源。

渠道可以分为主渠、支渠、排水渠等。

5. 塘坝：用于水库蓄水、灌溉和养殖。

塘坝一般是由土石材料构筑而成，根据不同的用途可以有不同的形状和尺寸。

三、水工建筑物的设计原理水工建筑物的设计需要考虑多个因素，包括水文学、土力学、结构力学、材料力学等知识。

设计过程需要遵循以下原则：1. 安全性原则：水工建筑物必须具备足够的强度和稳定性，能够承受水压、水流、地震等外力作用。

2. 经济性原则：水工建筑物的设计应尽量减少成本，提高效益。

在满足安全要求的前提下，选取合适的材料和结构形式，降低建设和维护成本。

3. 可持续性原则：水工建筑物的设计应考虑环境保护和资源利用的问题，减少对自然环境的影响，提高水资源的利用效率。

四、水工建筑物设计实例以某水库大坝设计为例，介绍水工建筑物的设计过程和要点：1. 水文数据分析：收集并分析水文数据，包括降雨量、径流量、洪水过程等。

确定设计洪水位和设计洪水量。

《水工建筑物》课程设计任务书题目：学生姓名：班级：学号：指导教师：一、设计目的通过本设计，进一步巩固和加深水工建筑物的理论知识，使学生初步掌握各类水工建筑物设计的一般原则、方法和步骤，培养和提高学生独立分析问题和运用所学理论知识解决实际问题的能力。

通过设计，培养学生正确的设计思想、严谨的工作作风，踏实肯干和求实奋进的精神。

同时，训练和提高学生在设计、计算、翻阅参考书、绘图、编写说明书等方面的能力和技巧。

二、设计内容和要求（一）重力坝设计1．设计内容（1）拟定非溢流实体重力坝剖面尺寸（2）安全稳定验算（3）坝内应力计算（4）溢流坝剖面设计（5）坝体构造和地基处理2．提交的设计成果（1）设计说明书一份约（50页左右）；（2）绘制图纸三张：1）枢纽平面布置图；2）主要细部构造图；3）溢流和非溢流重力坝剖面；要求：表达正确，尺寸齐全，比例得当，布局合理，线条清晰，图面整洁，图例和注释清楚。

（二）土石坝设计1．设计内容（1）根据地形、地质、筑坝材料、水文气象、施工条件和枢纽建筑物的组成等因素进行坝轴线选择（2）根据已知基本资料选择坝型（3）根据枢纽建筑物的组成，进行枢纽布置方案的比较，确定枢纽布置方案，绘制枢纽平面布置图（4）坝工设计，包括：断面设计、渗透计算、稳定计算、细部构造设计、基础处理、坝与两岸的连接2．提交的成果（1）设计说明书一份约（50页左右）；（2）绘制图纸三张：1）平面布置图；2）坝体剖面图；3）主要的细部构造图；要求：表达正确，尺寸齐全，比例得当，布局合理，线条清晰，图面整洁，图例和注释清楚。

（三）水闸设计1．设计内容根据所给地形、地质、水文和其它有关资料及相应的规划成果，在给定的闸轴线上进行开敞式水闸设计。

（1）闸孔型式选择（2）通过水力计算，确定水闸闸孔尺寸、孔数及消能防冲形式和尺寸（3）按防渗要求布置闸基地下轮廓线。

拟定防渗排设备的形式，尺寸和构造。

计算渗透压力（4）参照已建成类似工程，拟定底板、闸墩、边墩、闸门、启闭机、启闭机桥、公路桥及检修桥的形式和尺寸（5）闸室稳定计算及地基应力验算（6）拟定上、下游翼墙及护坡的形式、构造及尺寸（7）细部构造拟定2．提交的成果（1）设计说明书一份约（50页左右）；（2）绘制图纸三张：1）平面布置图；2）纵剖面图；3）主要的细部构造图；要求：表达正确，尺寸齐全，比例得当，布局合理，线条清晰，图面整洁，图例和注释清楚。

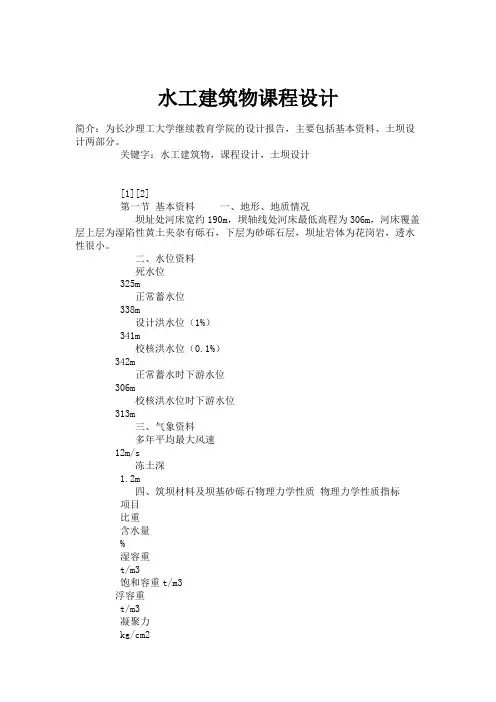

水工建筑物课程设计
简介：为长沙理工大学继续教育学院的设计报告，主要包括基本资料、土坝设计两部分。

关键字：水工建筑物，课程设计，土坝设计
[1][2]
第一节基本资料一、地形、地质情况
坝址处河床宽约190m，坝轴线处河床最低高程为306m，河床覆盖层上层为湿陷性黄土夹杂有砾石，下层为砂砾石层，坝址岩体为花岗岩，透水性很小。

二、水位资料
死水位
325m
正常蓄水位
338m
设计洪水位（1%）
341m
校核洪水位（0.1%）
342m
正常蓄水时下游水位
306m
校核洪水位时下游水位
313m
三、气象资料
多年平均最大风速
12m/s
冻土深
1.2m
四、筑坝材料及坝基砂砾石物理力学性质物理力学性质指标
项目
比重
含水量
%
湿容重
t/m3
饱和容重t/m3
浮容重
t/m3
凝聚力
kg/cm2
内摩擦角Ф°渗透系数cm/s 粘土
2.69
17
1.93
2.05
1.05
0.21/0.18
20/17
0.6×10-5
砂砾料
2.65
1.98
2.06
1.06
2×10-2
坝基砂砾石
2.65
1.68
1.98
0.98
2×10-2
堆石
2.07
2.0
2.10
1.10
[1][2]。

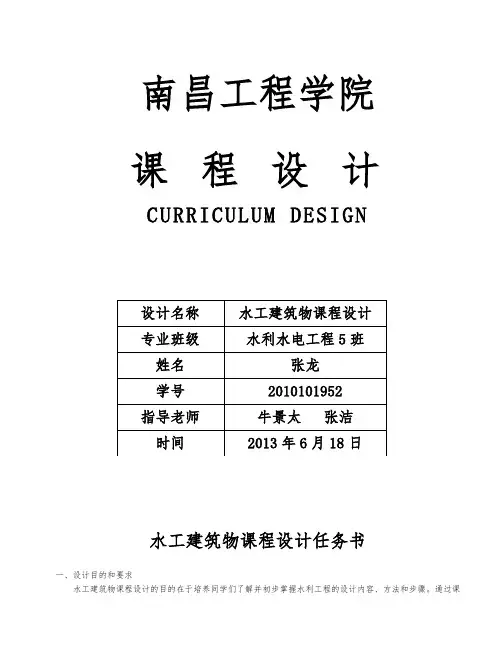

南昌工程学院课程设计CURRICULUM DESIGN水工建筑物课程设计任务书一、设计目的和要求水工建筑物课程设计的目的在于培养同学们了解并初步掌握水利工程的设计内容、方法和步骤。

通过课程设计，应用和巩固该课程所学的理论，锻炼应用所学的课程知识解决实际工程的能力，培养正确的设计思想，熟悉水利建设的方针、政策及有关的规范，进一步提高同学们编写设计说明书、进行各种计算和绘制水利工程图的能力。

根据以上目的，要求每一位同学对设计内容中的各个重要环节的设计均需自己动手，做出完整的设计成果（包括编写设计计算书和说明书，绘制设计图），并要求各项设计成果概念明确，说理简明扼要，绘图正确整洁，计算准确并具有一定的精度。

二、设计内容（一）、枢纽布置1、坝址、坝轴线及坝型选择2、导流放空及泄洪建筑物的选择与布置（二）水工设计1、挡水建筑物的结构布置、设计计算2、泄水建筑物体型设计、水力计算、消能防冲设计3、地基处理、坝体细部构造设计三、设计成果及要求（一）、编制设计说明书、计算书一份。

说明书、计算书要求用钢笔写，章节分明，字体清晰工整。

对于论点的依据、公式来源以及所引用的符号意义均须交待清楚。

使用程序时须附源程序说明、编制原理和程序框图、打印结果等，必要时附源程序。

（二）、图纸1、水工部分（1）大坝横剖面图、溢洪道或溢流坝结构布置图1张。

（2）各建筑物必要的细部构造图1张。

图纸可用电脑绘制，也可手工绘制，要求表达正确、尺寸齐全、整齐美观，符合国家制图标准。

四、时间安排（1）水工部分设计 2周基本资料杨溪水库总库容为2840万M³，总装机容量为2500*2KW。

设计洪水位：236.26米校核洪水位：237.17米第一节流域的水文气象驿前河是抚河，源区支流，源出赣闽边界武夷山脉西麓的广昌驿前镇梨木庄，流域面积474平方公里（赤水以上），赤水以下至南城段为抚河中上游段，称为江，南城以下为抚河中下游主流，杨溪水库坝址位于驿前河杨溪附近，坝址以上流域面积为138平方公里，主河道长27.8公里，平均比降0.0082。

《水工建筑物》课程设计任务书（水闸）题目：年月日学生姓名：学号：班级：专业（专业方向）：指导教师：樊新建侯慧敏王之君一、设计目的和要求1．通过课程设计，使学生初步掌握水闸设计的一般原则、方法和步骤，巩固、加深和扩大所学的基础理论知识，，并使之系统化。

2. 通过课程设计，培养学生正确的设计思想、严谨的工作作风，踏实肯干和求实奋进的精神；初步掌握水工建筑物的设计原则、设计方法和步骤；3．培养学生的独立思考、独立工作能力，提高学生的综合运算，绘图及编写设计报告的基本技能，为今后从事设计、施工、管理工作打下一定的基础。

二、特征水位正常蓄水位：设计洪水位：校核洪水位：三、设计任务及要求根据提供的水文、水利计算成果，在分析研究所提供的资料的基础上，进行水闸枢纽的设计工作，设计深度为初步设计。

主要设计内容有：1．确定水利枢纽工程和水工建筑物的等级、洪水标准；2．水闸的枢纽布置；定性分析选择的闸型，确定水闸闸室堰顶的高程和闸墩顶部高程，拟定水闸的孔数，确定水闸在枢纽中的位置。

3．水闸的平面和纵剖面布置；包括水闸的引水渠、控制段、消能段及防冲段，地下轮廓的布置。

4．闸室的水力设计和结构设计；闸室的水力设计包括泄水流量或冲沙流量、消能防冲、闸下渗流计算；闸室的结构设计包括引水渠底板的长度和翼墙的型式、尺寸，闸室段岸边建筑物型式、尺寸和绕渗处理，下游翼墙的型式尺寸；闸室段的抗滑稳定、沉陷、边缘应力计算；并判别两者是否满足规范规定程度，若不满足，提出改善措施。

5．水闸的细部构造设计；闸墩、工作桥、分缝与排水、止水，各部分材料设计等。

6．闸基处理。

四、进度安排五．课程设计的要求1. 设计一律在设计教室进行，无故不参加设计规定时间的三分之一者，或抄袭他人成果者，均以零分计（抄袭双方）。

2. 每位学生必须独立完成课程设计的内容，提交设计成果。

设计成果包括：(1)计算书一份要求详细列出所有计算过程，并附计算草图；要求列出计算成果，简要说明计算成果的合理性，或设计的不足和还可以进一步改进的地方。

水工建筑物课程设计目录1、工程资料 (1)1.1地形、地质资料 (1)1.2水位资料 (1)1.3气象资料 (1)1.4其他 (1)2、剖面设计 (2)2.1坝顶宽度 (2)2.2坝坡拟定 (2)2.3土石坝坝顶高程 (2)2.4细部构造 (3)2.4.1坝顶构造 (3)2.4.2坝的防渗体（坝体截水墙） (4)2.4.3土石坝的排水设施 (4)2.4.4反滤层 (4)2.4.5土石坝的护坡排水 (4)3、渗流计算 (4)3.1渗流计算 (4)3.2浸润线绘制 (5)4、稳定验算 (7)4.1稳定验算工况确定 (7)4.2稳定验算分析及计算 (7)4.2.1稳定验算分析 (7)4.2.2稳定验算计算 (8)5、结论及建议 (10)6、心得体会 (10)附图二（均质坝稳定计算图） (12)附图三（均质坝设计剖面图） (13)《水工建筑物》课程设计——某土石坝设计1、工程资料1.1地形、地质资料某水利枢纽以防洪为主兼有灌溉、发电等效益的综合利用工程，坝址处河床宽约178米，坝轴线处河床高程为121米，河床覆盖层上层为1.5米厚湿陷性黄土，下层为4米厚砂卵石层，以下坝址岩体主要为透水性很小的花岗岩。

工程下游有若干城镇及矿区，电站装机容量1万kw，灌溉农田10.3万亩。

该坝址附近粘土与砂砾石材料主要分布在上下游，储量充足，其具体物理性质参数如下表所示。

注：内摩擦角及凝聚力中分子为水上数值，分母为水上数值因为该工程处土料、石料储量大，为坝体填筑、施工提供了有利的条件，故确定该坝为土石坝，切不设防渗心墙。

1.2水位资料特征水位及下泄流量1.3气象资料库区多年平均最大风速15.0m/s，吹程3.5km，风向与坝轴线法线的夹角β=0o。

1.4其他地震基本烈度：6度。

2、剖面设计2.1坝顶宽度初步拟定该土石坝的坝高为H=136.0-121.0=15m 。

因为该土石坝顶无交通、防汛、施工及其其他专门性的要求，坝高在100m 以下，B=H/10，可选用5～10m 。

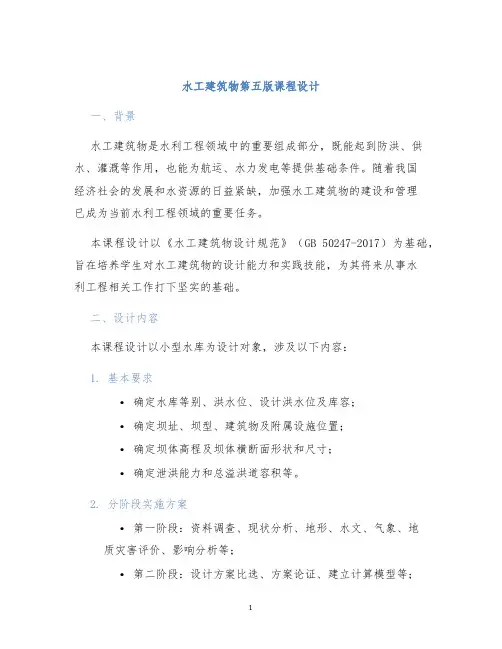

水工建筑物第五版课程设计一、背景水工建筑物是水利工程领域中的重要组成部分，既能起到防洪、供水、灌溉等作用，也能为航运、水力发电等提供基础条件。

随着我国经济社会的发展和水资源的日益紧缺，加强水工建筑物的建设和管理已成为当前水利工程领域的重要任务。

本课程设计以《水工建筑物设计规范》（GB 50247-2017）为基础，旨在培养学生对水工建筑物的设计能力和实践技能，为其将来从事水利工程相关工作打下坚实的基础。

二、设计内容本课程设计以小型水库为设计对象，涉及以下内容：1. 基本要求•确定水库等别、洪水位、设计洪水位及库容；•确定坝址、坝型、建筑物及附属设施位置；•确定坝体高程及坝体横断面形状和尺寸；•确定泄洪能力和总溢洪道容积等。

2. 分阶段实施方案•第一阶段：资料调查、现状分析、地形、水文、气象、地质灾害评价、影响分析等；•第二阶段：设计方案比选、方案论证、建立计算模型等；•第三阶段：施工图设计、评审、编制招标文件等。

3. 设计验算•对泄洪建筑物、坝体、水闸、溢流坝等进行静力和稳定性分析；•对泄洪、溢洪建筑物的防浪和抗震性能进行验算；•对施工图和检测资料进行审核。

4. 可行性研究报告•研究对象的水利、农业、环境、经济、社会等方面的影响；•探讨研究对象与其他水利工程的相互配合作用；•研究方案实施的技术、经济、环境、社会等方面的可行性。

三、设计流程本课程设计的流程如下：1.资料调查：通过各种途径收集和整理水库及周边区域的相关资料，包括地形、水文、气象、地质灾害评价等。

2.方案研究：依据调查资料，确定水库所处的地域特点、需要满足的功能要求、周边环境条件等，进行初步方案设计。

3.方案比选：对初步方案进行评估和比选，确定最终的设计方案。

4.施工图设计：依据最终方案，进行详细的施工图设计，明确各项技术参数等。

5.设计验算：对泄洪建筑物、坝体、水闸、溢流坝等进行静力和稳定性分析，对泄洪、溢洪建筑物的防浪和抗震性能进行验算。

1.课程设计的目的课程设计安排在“水工建筑物”课程内容学习完成之后进行，课程设计作为综合性实践环节，是对平时作业的一个补充，课程设计包括拱坝设计的主要理论与计算问题，通过课程设计可以达到综合训练的目的。

课程设计的目的，是使学生融会贯通“水工建筑物”课程所学专业理论知识，完成一个较完整的设计计算过程，以加深对所学理论的理解与应用。

培养综合运用已学的基础理论知识和专业知识来解决基本工程设计问题的初步技能，全面分析考虑问题的思想方法、工作方法。

培养设计计算、绘图、编写设计文件、使用规范手册和应用计算机的能力。

提高查阅和应用参考文献和资料的能力。

2.课程设计题目描述和要求2.1设计任务某河水库混凝土双曲拱坝体型设计的合理布置2.2设计内容1．选择拱坝的布置型式。

2．进行坝体平面布置及断面初选。

3．通过拱冠梁法对坝体应力及坝肩稳定进行分析计算。

4．通过消能计算评价所选定的消能防冲措施的安全可靠性。

5．通过设计成果分析，对所选定的拱坝体型布置提出评价或修改意见。

2.3设计基本资料（一）坝址地形图及河谷地质剖面图（另附图2张）。

（二）设计标准，本水库总库容2.1千万方。

灌溉2万亩，电站装机1万千瓦。

工程等级，建筑物级别以及各项控制标准按有关规范自行确定。

（三）坝址地形地质条件。

1．坝址区峡谷呈“V””型，两岸谷坡陡削，高程300米以下较为对称，坡角40—50度。

唯右岸自高程300米以上地形转缓变为 25~30度。

两岸附近山高均超出 400米高程以上．河谷底宽11米高程260米，左岸受冲沟切割后山脊较为单薄。

2．河床和岸坡有大片基岩课露，距河床高47米范围内形成岩石陡壁。

以上为第四纪残、坡积的砂壤覆盖层。

厚度左岸2~5米，右岸3—5米，坝址区基岩一般风化不深，剧风化垂直深度，左岸为3~6米，右岸为4~8米，河床为0—3米，微风化或新鲜基岩距地表深度，在320米高程以下：两岸为10—20米，河床为4米左右。

坝址区岩性为坚硬致密的花岗岩，较为新鲜完整的物理力学指标甚高，抗压强度1500kg／cm226KN／m3。

目录第一部分设计资料 (1)一、设计资料 (1)二、设计依据 (4)第二部分枢纽布置 (7)一、坝型的选择 (7)二、泄水建筑物型式的选择 (8)三、其它建筑物型式的选择 (8)四、枢纽的组成建筑物及等级 (8)五、枢纽布置 (9)第三部分土石坝的设计 (9)一、土石坝坝型的选择 (9)二、大坝断面尺寸及构造型式 (9)三、渗流计算 (12)四、稳定计算 (13)五、材料及细部构造 (14)第四部分溢洪道设计 (16)一、溢洪道的形式 (16)二、堰面形式 (16)三、溢洪道的水力计算 (16)四、工程布置 (17)六、掺气水深 (23)七、消能防冲 (23)八、溢洪道的其它构造设计 (24)第五部分施工图纸 (24)附图 (25)《水工建筑物课程设计》设计说明书姓名：班级：学号：指导老师：二00五年七月水工建筑物课程设计第一部分设计资料一、设计资料1、概况平山水库位于G县西南3公里处的平山河中游坝址以上控制流域面积4312；沿河道有地势较平坦的小平原，地势自南向东有高变低。

最低高程为62.5m。

河床比降为千分之三，河流发源于苏唐乡大源锭子，整个流域物产风丰富。

土地肥沃，下游盛产稻麦，上游蕴藏着丰富的木材，竹子等土特产。

平山河为山区性河流，雨后山洪常给农作物和村镇造成灾害，另外，当雨量分布不均时，又造成干旱现象，因此，有关部门对本地区作了多次勘测规划以开发这里的水资源。

2、枢纽任务枢纽主要任务是以灌溉发电为主，并结合防洪，航运，养鱼及供水等任务进行开发。

初步规划，本工程灌溉面积为20万亩（高程在102m以上），装机容量9000。

防洪方面，使平山河下游不致洪水成灾，同时配合下游水利枢纽，大意下游起到一定的防洪作用，在流域规划中规定本枢纽在通过设计洪水流量时，控制最大泄流流量不超过900 m3。

航运方面，上游库区能增加航运里程20公里，下游可利用发电尾水等航运条件，并拟建竹木最大过坝能力为25吨的筏道。

1概述本区年平均气温0.2°C, 全年一月份最冷, 月平均气温-20.8°C, 极端最低气温-37°C, 7月份最热, 月平均气温19.5°C, 极端最高气温33°C, 多年平均降水量380.5, 多年平均蒸发量1499, 年平均相对湿度65%, 结冻期为每年十月上旬至次年四月中旬, 最大冻结深度2.68m。

本区属典型的大陆性半干旱气候, 其特点为：春秋冷空气活动频繁, 冬季气温低, 延续时间长, 冬春风雪大, 积雪期长, 夏季凉爽而暂短, 生长期短。

一年四季多风, 冻土深, 解冻晚。

2 区域地质概况2.1 地形地貌区内按成因类型和形态类型分为剥蚀侵蚀地形、剥蚀堆积地形和堆积地形三个区。

2.2 地层岩性区内出露的地层主要有: 古生界二迭系, 中生界侏罗系, 新生界的第三系和第四系, 以侏罗系和第四系为主。

侵入岩主要为华力西晚期侵入岩和燕山早期侵入岩。

2.3 地质构造及地震2.3.1地质构造本区在构造体系上位于新华夏系第三隆起带大兴安岭隆起褶被带西缘。

是由呼和音温多尔乌拉、高尧乌拉、哈留特高金乌拉, 和热木哈达隆起及查布音扎格、霍林河和乌拉盖盆地组成的一个多字型构造。

2.3.2 地震据2001年国家地震局编制的国家标准（18306-2001）1/400万《中国地震动参数区划图》, 工程区地震动峰值加速度为<0.05g, 详见地震动峰值加速度区划图（附图二）, 相应地震基本烈度小于Ⅵ度。

2.4 水文地质本区地下水的赋存条件与分布规律, 主要受地质构造、岩性、地貌、古地理环境及气候等诸因素的控制和影响, 其赋存形式有三种, 即基岩裂隙水、碎屑岩类孔隙裂隙层间水和第四系松散岩类孔隙水。

2.5物理地质现象河岸冲刷: 由低液限粉土或粉土质砂组成的河床易受水流的冲刷。

由于河岸的冲刷, 导致河道蛇曲现象明显。

沼泽化湿地: 沼泽化湿地多分布于河流两侧的低洼处或古河道中及砂丘间的洼地, 对于道路的危害就是翻浆。

与水资源利用相关水工建筑物课程报告水资源是人类生存和发展的重要基础资源，合理利用水资源对于人类社会的可持续发展至关重要。

而水工建筑物作为水资源利用的重要手段，在水资源的调派、收集、储存、输送、利用等方面起着重要的作用。

本文将从水工建筑物的类型、设计原理及运用案例等方面进行介绍。

水工建筑物是指利用工程技术手段进行水资源调控、利用的建筑物，包括水库、水闸、泵站、输水管道等。

水库是水工建筑物的一种重要类型，它通过蓄水来改变水资源的分布和供应，实现对水资源的调剂。

水库的设计原理主要包括水库库容设计、泄洪控制、灌溉供水设计等，通过合理地设置水位和控制水流量，充分发挥水库的调水、发电、防洪等功能。

著名的示范性水库有三峡水库、丰水期等。

水闸是水工建筑物的另一种重要类型，通过开关不同大小的闸门，调节水流量，控制水位，起到节制水流、保护河道或城市排涝的功能。

在水工建筑物的设计过程中，需要充分考虑水力学、结构力学等理论和实践经验，在满足安全性、可靠性、经济性等要求的基础上进行设计。

同时，还需要考虑到环境保护、生态保护等因素，充分发挥水工建筑物在生态修复、水资源保护等方面的作用。

这些在设计原理中需要反映出来，以确保水工建筑物的科学性和实用性。

随着社会的发展和技术的进步，水工建筑物的应用范围不断扩大。

除了传统的水库、水闸等建筑物外，还涌现出许多新的水工建筑物，如海水淡化厂、河道堰塞分水闸、水文气象测报设施等。

这些新型水工建筑物在满足人类对水资源利用的需求的同时，还能够更好地保护水生态环境，提高水资源利用的效率。

总结来说，水工建筑物作为实现水资源合理利用的重要手段，对于人类社会的可持续发展至关重要。

合理选择水工建筑物的类型、科学设计原理以及丰富的运用案例，不仅能够提高水资源的利用效率，还可以保护水生态环境，促进经济的可持续发展。

水工建筑物的研究和应用还有很大的发展空间，需要不断提高技术水平，创新设计理念，以更好地适应未来社会对水资源利用的需求。

- . -目录第一章根本资料 (1)第二章坝体坡面拟定 (7)第一节坝体坡面拟定 (7)第二节荷载计算 (10)第三章抗滑稳定分析 (13)第四章应力分析 (15)第五章细部构造设计 (16)第六章地基处理与两岸连接 (24)第一节地基处理 (24)第二节重力坝与两岸连接 (26)第一章根本资料〔一〕工程概况顺河水量丰沛，顺河中游与豫运河上游的礼河、还乡河分水岭均较薄弱，并处于低山丘陵区，最窄处仅10余公里。

通过礼河、洲河及输水渠道，可通向市；经还乡河、陡河可通市。

为解决市、市两地区用水，国家决定修建顺河水库。

顺河水库位于省、两地区交界处，坝址位于迁西县扬岔子村的顺河干流上，控制流域面积33700平方公里，总库容为25.5亿立方米。

水库距迁西县城35公里，有公路相通。

水库枢纽由主坝、电站及泄水底孔等组成，水库主要任务是调节水量，供天津市和地区工农业及城市人民生活用水，结合引水发电，并兼顾防洪要求，尽可能使其工程提前竣工获得收益，尽早建成。

根据水库的工程规模及在国民经济中的作用，枢纽定为一等工程，主坝为I级建筑物，其他建筑物按II级建筑物考虑。

〔二〕水文分析〔1〕.年径流：顺河水量较充分，顺河站多年平均年径流量为24.5亿立方米占全流域的53%，年分配很不均匀，主要集中在汛期七、八月份。

丰水年时占全年50~60%，枯水年占30~40%，而且年际变化也很大。

〔2〕.洪水：多发生在七月下旬至八月上旬，有峰高量大涨落迅速的特点，据调查近一百年来有六次大水，其中1883年最大，由红痕估算洪峰流量约为24400—27400m3/s,实测的45年资料中最大洪峰流量发生在1962年为18800m3/s。

(3).泥沙：本流域泥沙颗粒较粗，中值粒径0.0375毫米，全年泥沙大局部来自汛期七、八月份，主要产于一次或几次洪峰且年际变化很大，由计算得，多年平均悬移质输沙量为1825万吨多年平均含沙量7.45公斤/立方米。

天河水库水工建筑物课程设计摘要：一、引言1.课程设计的目的和意义2.课程设计的内容和要求二、天河水库概述1.水库的地理位置和特点2.水库的功能和作用三、水工建筑物的种类和特点1.种类概述2.特点分析四、水工建筑物的设计原则和方法1.设计原则2.设计方法五、水工建筑物的施工过程及质量控制1.施工过程2.质量控制六、总结和展望1.课程设计的总结2.水工建筑物的未来发展展望正文：一、引言课程设计是教学过程中非常重要的一个环节，它能够帮助学生将所学理论知识与实际工作相结合，提高学生的实践能力和综合素质。

本次课程设计以天河水库水工建筑物为题，旨在让学生深入了解水工建筑物的种类、设计原则和方法以及施工过程和质量控制，为今后从事相关工作打下坚实基础。

二、天河水库概述天河水库位于我国湖南省岳阳市，是一座以灌溉为主，兼顾发电、防洪、养殖等综合利用的大型水利枢纽工程。

水库的建成，对保障当地农业生产、提高农业产值、促进地区经济发展具有重要意义。

三、水工建筑物的种类和特点水工建筑物是指在水利工程中起挡水、泄水、输水等作用的建筑物。

根据其功能和用途，水工建筑物可分为大坝、泄洪闸、输水隧洞等。

这些建筑物在设计和施工过程中，需要充分考虑其安全性、稳定性和经济性等因素，以确保工程质量和运行效益。

四、水工建筑物的设计原则和方法在水工建筑物设计过程中，应遵循安全可靠、经济合理、技术先进、符合规范等原则。

设计方法主要包括：经验法、理论分析法、模型试验法等。

这些方法应根据建筑物的类型、规模和工程特点，综合考虑选用。

五、水工建筑物的施工过程及质量控制水工建筑物的施工过程包括土方开挖、基础处理、建筑物砌筑、安装和调试等环节。

为确保施工质量，应加强质量控制，包括质量管理体系的建立、施工过程的监控和质量检测等。

六、总结和展望本次课程设计使学生对天河水库水工建筑物有了较为全面的了解，提高了学生的实践能力和综合素质。
