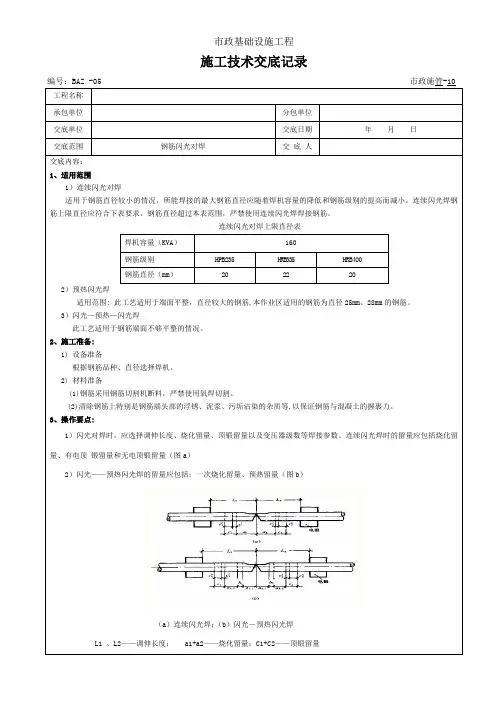

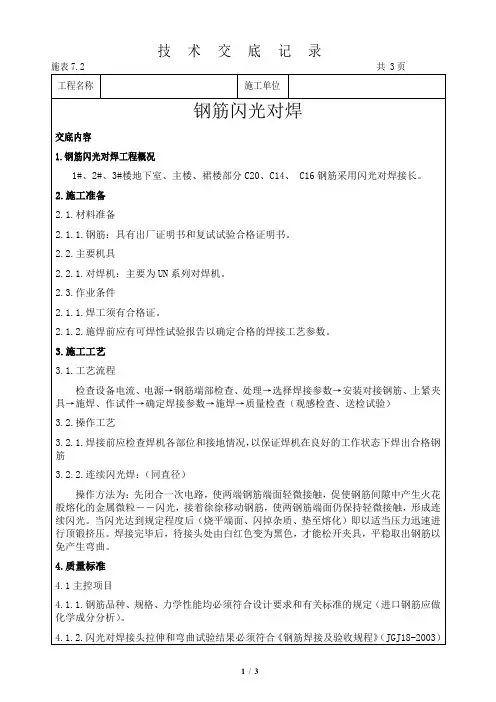

(完整版)钢筋闪光对焊技术交底

市政基础设施工程
施工技术交底记录
编号：BAZ -05 市政施管-10工程名称
承包单位分包单位
交底单位交底日期年月日
交底范围钢筋闪光对焊交底人
交底内容：
1、适用范围
1）连续闪光对焊
适用于钢筋直径较小的情况，所能焊接的最大钢筋直径应随着焊机容量的降低和钢筋级别的提高而减小。

连续闪光焊钢筋上限直径应符合下表要求，钢筋直径超过本表范围，严禁使用连续闪光焊焊接钢筋。

连续闪光对焊上限直径表
焊机容量（KVA）160
钢筋级别HPB235 H R B335HRB400
钢筋直径（mm）20 22 20
2）预热闪光焊
适用范围: 此工艺适用于端面平整，直径较大的钢筋,本作业区适用的钢筋为直径25mm、28mm的钢筋。

3）闪光—预热—闪光焊
此工艺适用于钢筋端面不够平整的情况。

2、施工准备:
1) 设备准备
根据钢筋品种、直径选择焊机。

2) 材料准备
(1)钢筋采用钢筋切割机断料，严禁使用氧焊切割。

(2)清除钢筋上特别是钢筋端头部的浮锈、泥浆、污垢沾染的杂质等,以保证钢筋与混凝土的握裹力。

3、操作要点:
1）闪光对焊时，应选择调伸长度、烧化留量、顶锻留量以及变压器级数等焊接参数。

连续闪光焊时的留量应包括烧化留量、有电顶锻留量和无电顶锻留量（图a）
2）闪光——预热闪光焊的留量应包括：一次烧化留量、预热留量（图b）
（a）连续闪光焊；（b）闪光－预热闪光焊
L1 、L2——调伸长度； a1+a2——烧化留量；C1+C2——顶锻留量。

工程名称：阜新站旅客跨线设备新建工程部位: 阜新站旅客地道沈建施技－21表交底日期2004 年 3 月 15日交底人交底项目钢筋闪光对焊交底内容一、施工里程：k60+861m 1-5m旅客地道。

二、人员﹑设备﹑材料要求1、电焊工必须经过严格系统的培训，并必须持证上岗。

2、电焊前应对对焊设备的功能进行严格的检验，合格后方准使用。

3、每批钢筋进场后，除应具有出厂证明外，还应对其材质进行严格的复检，复检合格后方准进行焊接工作。

三、设备类型及工艺流程对焊机为手动对焊机，其型号为UN1-100，采用连续闪光对焊、闪光—预热—闪光对焊。

生产流程：直筋进料→端部整理/切断、除锈→对焊准备/材料平台→对焊/对焊机→半成品送出→堆放准备四、对焊参数（见图一）1、调伸长度：根据钢筋规格、型号和对焊机性能、试焊情况确定调伸长度。

2、烧化和预热留量：（1）连续闪光对焊，其烧化留量等于两钢筋切断时严重压伤部分之和（钢筋利用无齿锯切断，故无压伤），另加8mm。

（2）闪光—预热—闪光对焊，其第一次烧化留量等于两钢筋切断时严重压伤之和（钢筋利用无齿锯切断，故无压伤），加预热留量2-7mm，再加第二次烧化留量8-10mm。

3、顶锻留量： 4-6.5mm。

4、烧化速度：随钢筋直径的增大而降低，在整个过程中先慢后快。

一般是每秒钟由0-1mm变为每秒钟1.5-2.0mm。

5、顶锻速度：在顶锻开始的0.1s内将钢筋压缩2-3mm，再在6mm/s左右的速度下完成整个顶锻过程。

6、顶锻压力：随钢筋直径变化来调整顶端压力大小，但不得使焊口出现裂缝，根据试焊情况确定。

7、焊接变压器级次(见表一)五、操作要点1、上夹：钢筋上夹时，应使后上夹钢筋端面的凸出部分，对接在先上夹的凸出部分。

2、闪光：操作时，动钳口的移动要轻，初时速度宜慢，随着焊件温度的升高，应逐渐加速至2mm/s左右。

3、预热：操作时动作要敏捷，使钢筋端面间断地又接触又分离。

预热脉冲时间介于0.5-3.0s之间，间歇时间应等于或稍大于预热脉冲时间。

编：建设单位监理工程名称分局部项工程名称施工一、电弧焊〔一〕施工前准备1.作业条件〔1〕焊工必须持证上岗。

〔2〕作业现场要有平安防护、防火等措施防止发生触电、火灾、中及烧伤等事故。

〔3〕正式焊接前各个电焊工应对其在工程中准备进展电弧焊的主要规格的钢筋各焊3个模拟试件做拉伸试验经试验合格后方可参加施工作业。

2.材料要求〔1〕钢筋：钢筋的级别、规格必须符合设计要求有合格证、出厂检测和进场复验。

进口钢筋还应做化学试验及可焊性试验结果符合要求。

钢筋外表应清洁无裂纹、老锈和油污。

〔2〕焊条：焊条的牌应符合设计要求。

如设计无规定时应符合表1.1的要求：表・焊条必须有出厂合格证。

焊条质量应符合以下要求：a.药皮无裂缝、气孔、凹凸不平等缺陷。

b.焊接过程中电弧应燃烧稳定药皮熔化均匀无成块脱落现象。

c.焊条必须根据要求烘干后再用。

3.施工机具电焊机、电缆、电焊钳、面罩等。

〔二〕质量要求1.钢筋的制作及安装应严格按照设计图纸和有关变更书进展下料、制作和绑扎。

2.钢筋工程要严格按照相应和行业进展施工；严格按照?工程建立强迫性条文?进展施工。

钢筋手工电弧焊接工程质量要求应符合?混凝土构造工程施工质量验收？(GB50204-2002)的规定。

〔三〕工艺流程检查设备一选定焊接参数一焊定位焊缝一引弧、施焊、收弧一清渣一质量检查(四)操作工艺搭接焊〔1〕搭接焊适用于I〜III级钢筋。

宜采用双面焊当不能进展双面焊时方可采用单面焊。

(2)焊缝长度要符合表1.2规定。

(3)搭接焊的焊缝厚度不应小于0.3d焊缝宽度不小于0.8d。

表1・2(4)搭接焊时先在离端部20mm以上部位焊接两个定位焊缝。

(5)搭接焊时引弧应在搭接钢筋形成焊缝的一端开场收弧应在搭接钢筋的端头上弧坑应填满。

第一层焊缝应有足够的熔深主焊缝与定位焊缝应熔合良好不得烧伤主筋。

〔五〕应注意的质量问题1.应根据钢筋的级别、直径、接头型式选择焊条、焊接工艺。

焊接参数应采用班前焊确定的参数。

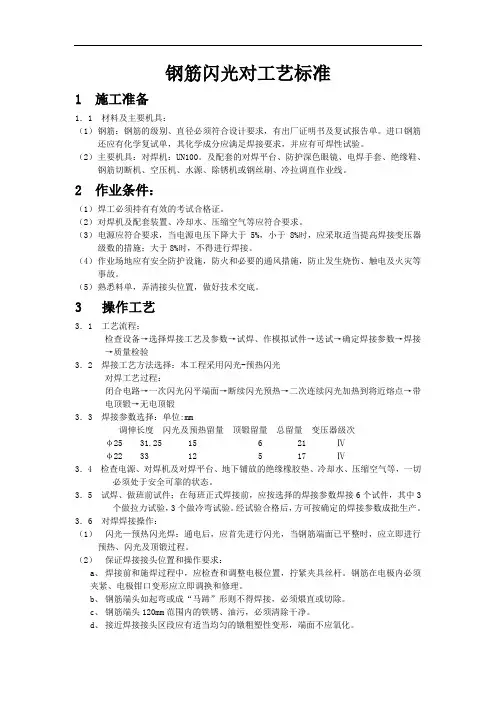

钢筋闪光对工艺标准1 施工准备1．1 材料及主要机具：（1）钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。

进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。

（2）主要机具：对焊机：UN100。

及配套的对焊平台、防护深色眼镜、电焊手套、绝缘鞋、钢筋切断机、空压机、水源、除锈机或钢丝刷、冷拉调直作业线。

2 作业条件：（1）焊工必须持有有效的考试合格证。

（2）对焊机及配套装置、冷却水、压缩空气等应符合要求。

（3）电源应符合要求，当电源电压下降大于5%，小于8%时，应采取适当提高焊接变压器级数的措施；大于8%时，不得进行焊接。

（4）作业场地应有安全防护设施，防火和必要的通风措施，防止发生烧伤、触电及火灾等事故。

（5）熟悉料单，弄清接头位置，做好技术交底。

3 操作工艺3．1 工艺流程：检查设备→选择焊接工艺及参数→试焊、作模拟试件→送试→确定焊接参数→焊接→质量检验3．2 焊接工艺方法选择：本工程采用闪光-预热闪光对焊工艺过程：闭合电路→一次闪光闪平端面→断续闪光预热→二次连续闪光加热到将近熔点→带电顶锻→无电顶锻3．3 焊接参数选择：单位:mm调伸长度闪光及预热留量顶锻留量总留量变压器级次φ25 31.25 15 6 21 Ⅳφ22 33 12 5 17 Ⅳ3．4 检查电源、对焊机及对焊平台、地下铺放的绝缘橡胶垫、冷却水、压缩空气等，一切必须处于安全可靠的状态。

3．5 试焊、做班前试件；在每班正式焊接前，应按选择的焊接参数焊接6个试件，其中3个做拉力试验，3个做冷弯试验。

经试验合格后，方可按确定的焊接参数成批生产。

3．6 对焊焊接操作：（1）闪光—预热闪光焊：通电后，应首先进行闪光，当钢筋端面已平整时，应立即进行预热、闪光及顶锻过程。

（2）保证焊接接头位置和操作要求：a、焊接前和施焊过程中，应检查和调整电极位置，拧紧夹具丝杆。

钢筋在电极内必须夹紧、电极钳口变形应立即调换和修理。

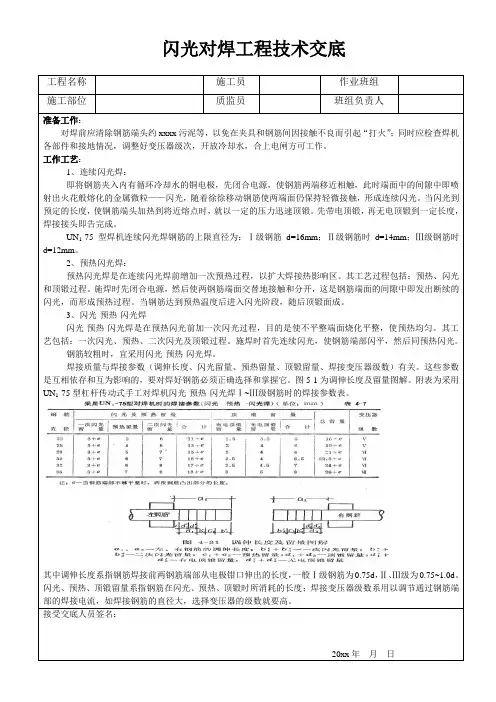

闪光对焊技术交底
一、注意事项
1、对焊前应清除钢筋端头约150mm范围的铁锈，污泥等，以免在夹具和钢筋间因接触不良而引起打火。

另外，如钢筋断头有弯曲，应予调直或切除。

2、当调换焊工或更换焊接钢筋的规格和品种时，应先制作标准试样经主管技术人员认可后，方可按此标准安排生产。

3、焊接参数：应根据钢种特性，气温高低，实际电压，焊机性能等具体情况由操作人员自行修正。

4、夹紧钢筋时，应使两钢筋的凸出部分相接触，以利于均匀加热和保证焊缝于钢筋轴线相垂直。

5、焊接完毕后，应待接头处由白红色变为黑红色才能松开夹具，平稳的取出钢筋，以免引起钢筋弯曲。

6、不同直径的钢筋对焊，截面比不宜大于1.5，此时除应按大直径钢筋选择焊接参数外，并应减小大直径钢筋的调伸长度，或利用短料首先将大直径钢筋预热，以免两者在焊接过程中加垫均匀保证焊接质量。

7、焊接场地应有防风防雨措施，以免接头区骤然冷却发生脆裂。

三、质量要求
1、对焊的两根钢筋顺肋，轴线偏移不得大于0.1倍的钢筋直径
且不得大于２ｍｍ，接头处弯曲不得大于４°。

2、焊接处必须饱满，不得有夹杂现象。

3、接头处不得有横向裂纹。

4、与电极接触处的钢筋表面不得有明显的烧伤。

闪光对焊安全技术交底一、闪光对焊机结构概述闪光对焊机主要由机架、静夹具、动夹具、杠杆传动顶锻机构、阻焊变压器及电气控制元件等部件组成。

1、动、静夹具：主要由手动方牙螺杆加压，使被焊工件紧固于动、静夹具中，其压力大小由焊机备件专用扳手的扳紧程度确定。

2、传动机构：主要由操纵手柄、调节螺丝、滑动导轨组成，其作用是完成焊接时所需的预热、闪光、顶锻全过程。

3、电气控制：当按动操纵手柄上的按钮开关时，通过继电器使交流接触器吸合，从而接通阻焊变压器的初级电源。

焊接时，只须按动按钮，利用杠杆操纵夹具向前，在焊接焊件截面积超过650mm2（约φ28）的钢筋时，可利用预热闪光焊接工艺参数，在焊接焊件截面积为650mm2以下的钢筋时，可直接利用连续闪光焊接工艺参数实施焊接。

目前，我工区钢筋截直径都在φ28以下，应采取连续闪光焊接工艺。

4、阻焊变压器：焊接时，按钢筋牌号、截面积、焊机容量以及焊接工艺方法等具体情况，选择调节级数，以获得最佳二次电压。

变压器级数调整，要具体参见不同型号焊机的《使用说明书》，并聘请有丰富经验的焊工技师加强岗前培训，不能随意调整或更换钢筋种类而不调整。

5、电气原理：焊接过程由焊工通过操纵手柄按钮控制继电器；交流接触器的接通与切断，由继电器控制。

二、闪光对焊机的安装与布置1、焊机应安装在平整坚实的地基上，用水平尺校准其水平位置，并用地脚螺丝固定。

如用钢管夹住焊机的固定方法，在钢管与机身的接触处用木板将其隔开，否则会造成在使用时，次级短路跳闸。

2、钢筋托架应固定，如采用分体式托架，应将各分体焊连成整体。

在托架顶端与钢筋接触处安装钢管辊轴，并保证钢筋托架辊轴与电极钳口高度一致（如果充分考虑电极钳口的正常磨损工况，可将托架辊轴设置成比电极钳口低2-5mm，以预留电极钳口的磨损量）。

可在托架辊轴上焊接钢筋定位卡环，以保证钢筋整体顺直。

3、在焊机旁设置冷却过渡支架，支架顶端与电极钳口高度基本一致。

4、焊机要设三面封闭式对焊棚，对焊棚要具有防风、防雨功能。

交底内容：钢筋闪光对焊1范围本工艺标准合用于工业与民用建筑热轧钢筋的连续闪光焊、预热闪光焊、闪光一预热闪光焊。

2施工准备资料及主要机具：钢筋：钢筋的级别、直径一定切合设计要求，有出厂证明书及复试报告单。

进口钢筋还应有化学复试单，其化学成分应知足焊接要求，并应有可焊性试验。

主要机具：对焊机及配套的对焊平台、防备深色眼镜、电焊手套、绝缘鞋、钢筋切断机、空压机、水源、除锈机或钢丝刷、冷拉调直作业线。

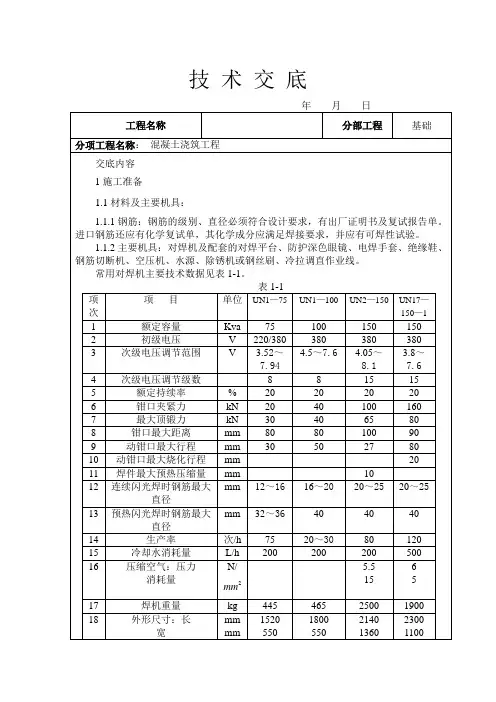

常用对焊机主要技术数据见表4-20。

常用对焊机主要技术数据表 4-20焊机型号UN1 —50UN1 —75UN1 — 100UN2 —150UN17 —150 —1动夹具传动方式杠杆挤压弹簧 (人力操控 )电动机凸轮气—液压额定容量kVA5075100150150负载连续率%2520202050电源电压V220/380220/380380380380次级电压调理范围V～～～～～次级电压调理级数6881616连续闪光焊钢筋大直径mm10～1212～ 1616～2020～2520～ 25预热闪光焊钢筋最大直径20～2232～ 36404040每小时最大焊接件数507520～3080120冷却水耗费量L/h200200200200600压缩空气压力MPa3/h155压缩空气耗费量m作业条件：焊工一定拥有有效的考试合格证。

对焊机及配套装置、冷却水、压缩空气等应切合要求。

电源应切合要求，当电源电压降落大于5%，小于8%时，应采纳适合提升焊接变压器级数的举措；大于8%时，不得进行焊接。

作业场所应有安全防备设备，防火和必需的通风举措，防备发生烧伤、触电及火灾等事故。

熟习料单，弄清接头地点，做好技术交底。

3操作工艺工艺流程：检查设备→选择焊接工艺及参数→试焊、作模拟试件→送试→确立焊接参数→焊接→质量查验连续闪光对焊工艺过程：闭合电路→闪光(两钢筋端面稍微接触)→连续闪光加热到快要熔点( 两钢筋端面渐渐挪动接触)→带电顶锻→无电顶锻预热闪光对焊工艺过程：闭合电路→断续闪光预热(两钢筋端面交替接触和分开)→连续闪光加热到快要熔点( 两钢筋端面渐渐挪动接触)→带电顶锻→无电顶锻闪光一预热闪光对焊工艺过程：闭合电路→一次闪光闪平端面(两钢筋端面稍微渐渐接触)→连续闪光预热(两钢筋端面交替接触和分开)→二次连续闪光加热到快要熔点(两钢筋端面渐渐挪动接触)→带电顶锻→无电顶锻焊接工艺方法选择：当钢筋直径较小，钢筋级别较低，可采纳连续闪光焊。
