MOS场效应管一、二极管三极管MOS器件基本原理P-N结及其电流电压特性晶体二极管为一个由p 型半导体和n 型半导体形成的p-n 结，在其界面处两侧形成空间电荷层，并建有自建电场。
当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。
当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流：。
当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0 。
当外加的反向电压高到一定程度时，p-n 结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。
双极结型三极管相当于两个背靠背的二极管PN 结。
正向偏置的EB 结有空穴从发射极注入基区，其中大部分空穴能够到达集电结的边界，并在反向偏置的CB 结势垒电场的作用下到达集电区，形成集电极电流IC 。
在共发射极晶体管电路中, 发射结在基极电路中正向偏置, 其电压降很小。
绝大部分的集电极和发射极之间的外加偏压都加在反向偏置的集电结上。
由于VBE 很小，所以基极电流约为IB= 5V/50 k Ω= 0.1mA 。
如果晶体管的共发射极电流放大系数β= IC / IB =100, 集电极电流IC= β*IB=10mA。
在500Ω的集电极负载电阻上有电压降VRC=10mA*500Ω=5V，而晶体管集电极和发射极之间的压降为VCE=5V，如果在基极偏置电路中叠加一个交变的小电流ib，在集电极电路中将出现一个相应的交变电流ic，有c/ib=β，实现了双极晶体管的电流放大作用。

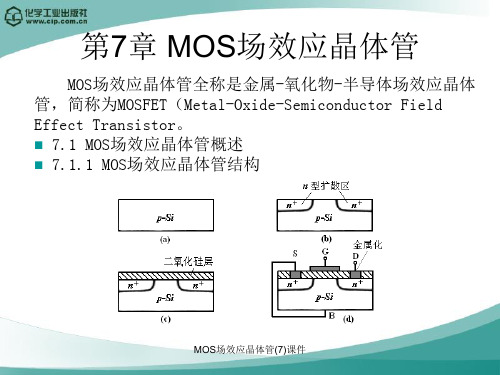

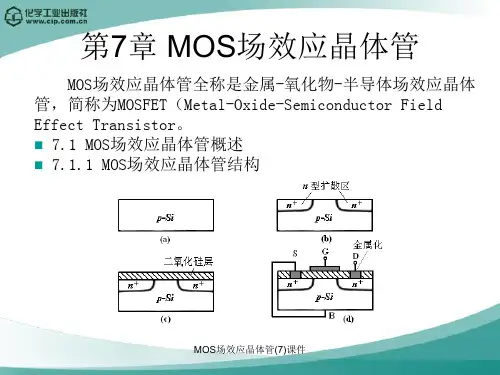

金属氧化物半导体场效应三极管的基本工作原理是靠半导体表面的电场效应，在半导体中感生出导电沟道来进行工作的。
当栅G 电压VG 增大时，p 型半导体表面的多数载流子棗空穴逐渐减少、耗尽，而电子逐渐积累到反型。

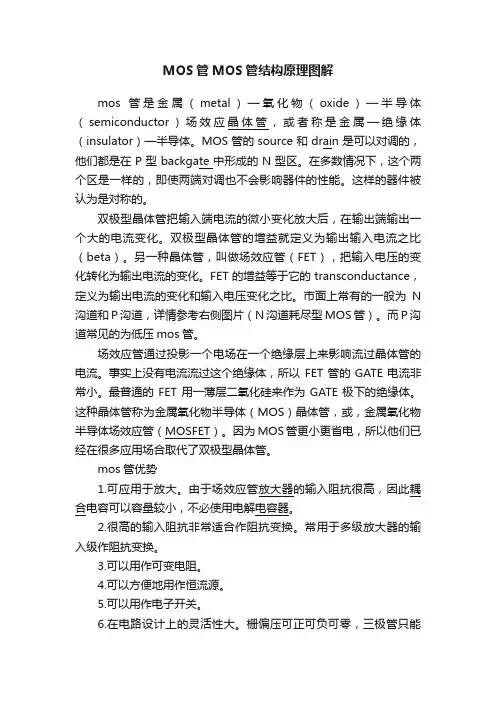

MOS管MOS管结构原理图解mos管是金属（metal）—氧化物（oxide）—半导体（semiconductor）场效应晶体管，或者称是金属—绝缘体（insulator）—半导体。
MOS管的source和drain是可以对调的，他们都是在P型backgate中形成的N型区。
在多数情况下，这个两个区是一样的，即使两端对调也不会影响器件的性能。
这样的器件被认为是对称的。
双极型晶体管把输入端电流的微小变化放大后，在输出端输出一个大的电流变化。
双极型晶体管的增益就定义为输出输入电流之比（beta）。
另一种晶体管，叫做场效应管（FET），把输入电压的变化转化为输出电流的变化。
FET的增益等于它的transconductance，定义为输出电流的变化和输入电压变化之比。
市面上常有的一般为N 沟道和P沟道，详情参考右侧图片（N沟道耗尽型MOS管）。
而P沟道常见的为低压mos管。
场效应管通过投影一个电场在一个绝缘层上来影响流过晶体管的电流。
事实上没有电流流过这个绝缘体，所以FET管的GATE电流非常小。
最普通的FET用一薄层二氧化硅来作为GATE极下的绝缘体。
这种晶体管称为金属氧化物半导体（MOS）晶体管，或，金属氧化物半导体场效应管（MOSFET）。
因为MOS管更小更省电，所以他们已经在很多应用场合取代了双极型晶体管。
mos管优势1.可应用于放大。
由于场效应管放大器的输入阻抗很高，因此耦合电容可以容量较小，不必使用电解电容器。
2.很高的输入阻抗非常适合作阻抗变换。
常用于多级放大器的输入级作阻抗变换。
3.可以用作可变电阻。
4.可以方便地用作恒流源。
5.可以用作电子开关。
6.在电路设计上的灵活性大。
栅偏压可正可负可零，三极管只能在正向偏置下工作，电子管只能在负偏压下工作。
另外输入阻抗高，可以减轻信号源负载，易于跟前级匹配。
MOS管结构原理图解1、结构和符号（以N沟道增强型为例）在一块浓度较低的P型硅上扩散两个浓度较高的N型区作为漏极和源极，半导体表面覆盖二氧化硅绝缘层并引出一个电极作为栅极。
第7章MOSFET原理7.1 金属、半导体的功函数在绝对零度时，金属中的电子填满了费米能级EF以下的所有能级，而高于费米能级E的所有能级全部F是空的。
温度升高时，只有费米能级E附近的少数电F子受到热激发，由低于E的能级跃迁到高于F E的能级F上，但大部分电子仍不能脱离金属而逃逸出体外。
这意味着金属中的电子虽然能够在金属中自由运动，但绝大多数电子所处的能级都低于体外（真空）的能级。
要使金属中的电子从金属中逸出，必须由外界给它以足够的能量。
从量子力学的观点看，金属中的电子是在一个势阱运动。
用E表示真空中静止电子的能量。
如图7.1所示。
定义某种材料的功函数为：真空电子能量E与材料的费米能级E的差值。
F则金属的功函数为()07.1m FmW E E =- 半导体的功函数为()07.2s Fs W E E =-功函数的物理意义：表示电子从起始能量等于F E 由金属内逸出（跳到真空）需要的最小能量。
注意：半导体的费米能级随掺杂浓度改变，因而其功函数也随掺杂浓度变化。
图7.1 还显示了从0c E E 的能量间隔χ，χ称谓电子亲和能，表示使处于半导体导带底的电子逃逸出体外（跳到真空能级）需要的最小能量。
即()07.3c E E χ=-利用电子的亲和能，半导体的功函数又可以表示为 []()[]7.4()S c FS n c FS n W E E e E E e N semiconductor χχφφ=+-=+-=-表7.1 列出了硅在不同掺杂浓度下对应的功函数 ()()()331415161415167.11010101010104.37 4.31 4.25 4.87 4.93 4.99S d a W eV n type N cm p type N cm Si ----表硅的功函数与掺杂浓度的关系（计算值）半导体材料功函数7.2金属－氧化物－半导体场效应晶体管(MOSFET) 引言：MOS 器件的发明先于双极器件，但由于加工工艺条件的限制，双极器件的商品化要早于MOS 器件。
MOS晶体管MOS晶体管来自EEWiki.目录• 1 MOS晶体管• 2 MOSFET的结构• 3 MOS管的模型• 4 工作特点• 5 MOS管的开通过程•6MOS晶体管的最高工作频率•7MOS晶体管的跨导gm•8 MOS管的阈值电压•9 阈值电压的影响因素•10MOS晶体管的平方律转移特性•11MOS晶体管的衬底偏置效应MOS晶体管金属-氧化物-半导体(Metal-Oxide-Semiconductor)结构的晶体管简称MOS晶体管，有P型MOS管和N型MOS管之分。
MOS管构成的集成电路称为MOS集成电路，而PMOS管和NMOS管共同构成的互补型MOS集成电路即为CMOS-IC。
MOSFET的结构MOSFET是Metal-Oxide-Silicon Field Effect Transistor的英文缩写，平面型器件结构，按照导电沟道的不同可以分为NMOS和PMOS器件。
MOS器件基于表面感应的原理，是利用垂直的栅压VGS 实现对水平IDS的控制。
它是多子（多数载流子）器件。
用跨导描述其放大能力。
MOSFET晶体管的截面图如图1所示在图中，S＝Source，G=Gate,D=Drain。
NMOS和PMOS在结构上完全相像，所不同的是衬底和源漏的掺杂类型。
简单地说，NMOS是在P型硅的衬底上，通过选择掺杂形成N型的掺杂区，作为NMOS的源漏区；PMOS是在N型硅的衬底上，通过选择掺杂形成P型的掺杂区，作为PMOS的源漏区。
如图所示，两块源漏掺杂区之间的距离称为沟道长度L，而垂直于沟道长度的有效源漏区尺寸称为沟道宽度W。
对于这种简单的结构，器件源漏是完全对称的，只有在应用中根据源漏电流的流向才能最后确认具体的源和漏。
器件的栅电极是具有一定电阻率的多晶硅材料，这也是硅栅MOS 器件的命名根据。
在多晶硅栅与衬底之间是一层很薄的优质二氧化硅，它是绝缘介质，用于绝缘两个导电层：多晶硅栅和硅衬底，从结构上看，多晶硅栅-二氧化硅介质-掺杂硅衬底(Poly-Si--SiO2--Si)形成了一个典型的平板电容器，通过对栅电极施加一定极性的电荷，就必然地在硅衬底上感应等量的异种电荷。
