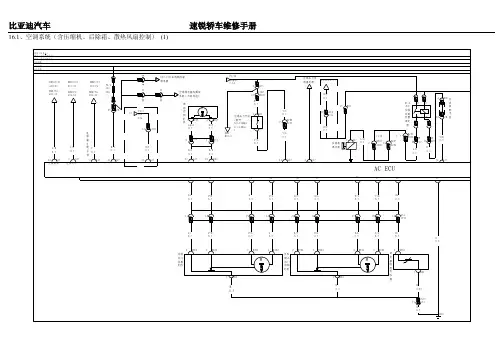

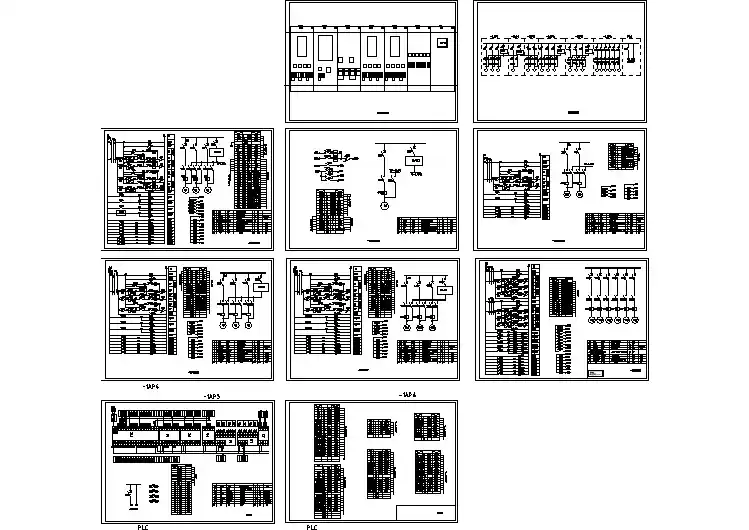

空调系统电路图

版本 2007 年 9 月Climatronic Basis 基础型自动空调装置自 2007 年 6 月起说明：关于继电器及保险丝位置多芯插头连接控制器和继电器接地连接→安装位置一览！关于故障查找程序→导航型故障查询程序ws=白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色rs =粉红色Climatronic 自动空调控制器、新鲜空气鼓风机F -刹车灯开关J126 -新鲜空气鼓风机控制器J255 - Climatronic 控制器SD8 -保险丝架 D 上的保险丝 8SD10 -保险丝架 D 上的保险丝 10ST2 - 保险丝支架 2T4k - 4 芯黑色插头连接T6y - 6 芯棕色插头连接T20e - 20 芯插头连接T46s - 46 芯黑色插头连接，仪表板 CAN 分离插头V2 -新鲜空气鼓风机 81-接地连接 1，在仪表板导线束中 135 -接地连接 2，在仪表板导线束中 687-接地点 1，在中央通道上? - 数据总线电缆（CAN 总线）#### -? 保险丝布置见适用的电路图ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色rs =粉红色Climatronic 自动空调控制器、伺服马达、阳光照射光电传感器G107 - 阳光照射光电传感器J160 -循环泵继电器J255 - Climatronic 控制器N422 -自动空调装置冷却液截止阀T4w - 4 芯插头连接T16i - 16 芯插头连接T17b - 17 芯蓝色插头连接，左侧 A 柱接线板T17q - 17 芯红色插头连接，在发动机舱电控箱中T20e - 20 芯插头连接V68 -温度风门伺服马达V102 -中间出风口伺服马达V107 -除霜风门伺服马达 97-接地连接 1，在空调器导线束中 332 -接地连接 4，在仪表板导线束中 L9 -连接 1，在空调器导线束中 L31-连接（5 伏），在空调器导线束中 B168-连接（86），在车内导线束中* - 仅适用于左驾驶车型** -仅适用于右驾驶车型*** - ? 见适用的发动机电路图ws=白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色rs =粉红色Climatronic自动空调控制器、伺服马达 J255 - Climatronic 控制器V68 - 温度风门伺服马达V71 -速滞压力风门伺服马达V102 -中间出风口伺服马达V113 -车内空气循环风门伺服马达V261 -脚舱风门伺服马达 97-接地连接 1，在空调器导线束中 L9-连接 1，在空调器导线束中* - 仅适用于左驾驶车型** -仅适用于右驾驶车型ws=白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色rs =粉红色Climatronic 自动空调控制器、出风口温度传感器G191 - 中间出风口温度传感器G192 - 脚部空间出风口温度传感器G263 - 蒸发器出风口温度传感器J255 - Climatronic 控制器T16i - 16 芯插头连接112-接地连接 2，在空调器导线束中ws=白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色rs=粉红色空调压缩机调节阀、冷却液压力和温度传感器G395 - 制冷剂压力和制冷剂温度传感器J519 - 车载电网控制器N280 -空调压缩机调节阀SC12 -保险丝架 C 上的保险丝 12ST1 - 保险丝支架 1T3t - 3 芯黑色插头连接T16b - 16 芯棕色插头连接T17l - 17 芯黑色插头连接T17r - 17 芯白色插头连接，在发动机舱电控箱中T46i - 46 芯黑色插头连接，车内 CAN 分离插头368-接地连接 3，在主导线束中 639 -接地点，在左侧 A 柱上B549-连接 2（LIN 总线），在主导线束中? - 数据总线电缆（CAN 总线）#### - ? 保险丝布置见适用的电路图ws=白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色rs =粉红色外界温度感应器、车载电网控制器、组合仪表中的控制器G17 -车外温度传感器J285 -仪表板中的控制器J519 - 车载电网控制器T2a - 2 芯黑色插头连接T32b - 32 芯黑色插头连接T32f - 32 芯灰色插头连接T46s - 46 芯黑色插头连接，仪表板 CAN 分离插头401-接地连接（传感器接地），在车内导线束中? - 数据总线电缆（CAN 总线）ws=白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色rs =粉红色可加热后窗玻璃C18 -车窗玻璃天线抗干扰滤波器J9 - 可加热后窗玻璃继电器J393 -舒适/ 便利功能系统中央控制器R178 -负导线中的调频频率分滤器R179 -正导线中的调频频率分滤器S41 - 可加热后窗玻璃保险丝T32c - 32 芯黑色插头连接Z1 -可加热后窗玻璃 51-行李箱内的右侧接地点 249 -接地连接 2 在车内导线束中 657-接地点 1，在左侧后窗玻璃附近* -锁止圈#### - ? 见适用的保险丝设计电路图ws=白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色rs =粉红色数据总线电缆（CAN 总线） J393 -舒适 / 便利功能系统中央控制器T17f - 17 芯棕色插头连接，右侧 A 柱接线板T32c - 32 芯黑色插头连接T46s - 46 芯黑色插头连接，仪表板 CAN 分离插头B398-连接 2（舒适 / 便捷功能高速 CAN 总线），在主导线束中 B401 -连接 5（舒适 / 便捷功能高速 CAN 总线），在主导线束中 B407 -连接 2（舒适 / 便捷功能低速 CAN 总线），在主导线束中 B410-连接 5（舒适 / 便捷功能低速 CAN 总线），在主导线束中? - 数据总线电缆（CAN 总线）。

海尔变频空调电路原理及图纸海尔变频空调电路原理及图纸海尔牌变频空调器早期在市场上主要有：KFR-20Gw／(BP)、KFR-28GW／A(BP)、KFR-32Gw／(BP)、KFR-36GW ／(BP)、KFR-40Gw／(BP)、KFR-50Lw／(BP)和带有负离子发生器的健康型空调器KFR-25Gw／BP×2(F)、KFR-50LW／(BPF)等。

他们的变频控制原理基本相同，本文主要以KFR-50LW(BP)金元帅柜机王为例，分析控制电路的工作原理，以抛砖引玉。

图1是室内机控制电路原理图，图2是室外机控制电路原理图，两个原理图均是作者依据实物绘制，仅供参考。

一、室内机控制电路原理室内机控制电路采用变频空调专用芯片47C862AN-Gc5l。

该芯片内部除了写入空调器专用程序外，还包含有CPU 微处理器、程序存贮器、数据存贮器、输入输出接口和定时计数器电路等电路，可对输入的信号进行运算和比较，根据运算和比较的结果，对室外机、风机、定时、制冷制热、抽湿等工作状态进行控制。

1．ICI(47C862AN-GC51)主要引脚功能(1)35、64脚为供电端，典型的工作电压为+5V。

(2)芯片的32、33、34、39、48、60为接地端。

(3)31脚是蜂鸣器接口。

CPU每接到一次用户指令，31脚便输出一个高电平，蜂鸣器鸣响一次，以告知用户CPU 已接到该项指令。

若整机已处于关机状态，遥接器再输出关机指令，蜂鸣器也不响。

(4)36、37、38是温度采集口，其中36、37脚为室内机热交换器温度输入口，38脚为室内温度输入口。

(5)复位电路由20脚和ICl03、R101、D101、C103、C109构成，低电平有效。

空调器每次上电后，复位电路产生一个低电压，使CPU程序复位。

当机器正常工作时，复位端为高电平。

(6)62脚为开关控制端开关控制口(多功能口)，低电平有效。

应急运转时，按住电源开关，使该脚连续3秒以上持续高电平，蜂鸣器连响两下，机器即可进入应急运转状态。

海信KF(R)变频空调电路图海信KF-2809GW/BP改进的有关数据KF-2809GW/BP改三王:言并芒芙海信KF-2809GW/BP 室内外机电路图RZA-I 5251-34 I XX-OACNuN str i Lj 1 3 I ：弋：1 -1；3 1 1 ;、TF11 ■■91 .1 1LzB tx e>京外机_______ 泗艸ttcuvcrx >01 i> e»c«vcezirt 1) AC rxitTTio?l “ «X5<C« •••€-•A€ Otlt »ICt >»l> AC <HJ»3ftKCKOH X1C Wl I)OCISV«CNI0 I OC«V<C)£IO >»vurv<CN«5 I) WF•«•*«» 3} VVrCtCN* , 4>vv*i<rMi».s ) KTKW ,» vw viee (Cei VKI trMaB.i •>HSWvurc (CK«J.i VUFI<CK«2.2 vvr«c*»l • wyucv«7 *' Vf<<CX20l.t> GMn (CX3»l.9> a (cz»<4 4) Y<C£XV1 ・”・••W4CZ>OI ” V<C2>OI •> v<c/rm *>•■ ▼：" 16”ucavr ncTiMi"rr (CM02 . vw raioo: • VMC (CMOS IQ VMMCMVt * t V<CX4U y fi< 30«l 4- UlC H<s» V»*C<CMM I 0ND<eXQI If • SV(CMO|.» Z(CM0«.4) YtC NOl.Sl X<CMO» • >W (CX»>I.T> v<c MOI at X (91)4C<CXS0l :〉 兄 CN,O ：->>—…<> I «€*«♦ • « ，：2 < ：4C< JOI 打 T»fr nxo«cx :。
