S端子接口与S端子线 与AV 接口相比，S端子不在对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失真，能够有效的提高画质 的清晰程度。 但S-Video仍要将色度与亮度两路信号混合为一路色度信号进行成像，所以说仍然存在着画质损失的情况。虽然S端子不是最 好的，不过一般情况下AV信号为640线，S端子可达到1024线，但是这需要由片源来决定。一般来说这种接口在DVD、 PS2、XBOX、NGC等视频和游戏设备上广泛使用。 色差分量接口 对于色差来说，目前可能应用并不算很普遍，主要的原因是一些CRT电视机并没有提供色差分量的输入接口。简单的说，相
/Article/all/200808/2455.html（第 2／7 页）[2009-7-9 17:29:28]
学习现行视频接口作用和特点
比过去的AV和S端子，色差是将信号分为红、绿、蓝三种基色来输入的。
色差分量接口与分量线 我们知道红、绿、蓝是色彩显示原理中的三种原色，称为三基色。通过将这3中色彩直接提取出来的画面将更加的清晰、色彩 更加逼真。色差连接还需要独立的2条音频线，类似于AV中的红线和白线，分别负责左右声道。 色差分为逐行和隔行显示，一般来说分量接口上面都会有几个字母来表示逐行和隔行的。用YCbCr表示的是隔行，用YPbPr表 示则是逐行，如果电视只有YCbCr分量端子的话，则说明电视不能支持逐行分量，而用YPbPr分量端子的话，便说明支持逐行 和隔行2种分量了。 一般来说，档次好一些的电视拥有2组甚至3组分量接口，稍差一些的电视可能只有一组隔行，比如上面图中的电视就是有2组 逐行接口。这种接口在DVD、PS2、XBOX、NGC等视频和游戏设备上都可以使用，画质方面要强过S端子。 DVI、HDMI 数字化家庭的必备接口VGA接口
《万网在线电脑全套芯片级维修教程》
08年再次大规模更新内容，精彩资料介绍请参阅：
/Shop/Index.asp
主板维修精华 硬盘选购不求人 牢记6点 LCD原理 显示器维修基础知识
AV接口AV接口又称（RCARCA）可以算是TV的改进型接口，外观方面有了很大不同。分为了3条线，分别为：音频接口（红色与白色线， 组成左右声道）和视频接口（黄色）。
学习现行视频接口作用和特点
DVI接口与DVA线 由于显卡处理的数据信号都是全部数字化的，如果要将画面传输到CRT显示设备中就必定要通过数模转换器将数字信号转为 模拟信号传送过去，但是在转换过程中也就必定会造成画质的失真。这显然很不好，不但麻烦，而且画质还会失真。所以DVI 接口就出现了，这是全数字传输的接口，可将数字信号不加转换的直接传输到显示器中，但是传统的CRT电视由于技术原 因，无法直接接收数字信号，所以CRT面临着被液晶所取代的趋势，正如前不久东芝正式宣布的，其CRT系列电视的时代将彻 体结束，并要已全新的数字化面貌登场。 HDMI接口 HDMI接口是最近才出现的接口，它同DVI一样是采用全数字化信号的传输，但是不同的是，HDMI接口不但可以提供全数字的 视频信号，而且还可以同时传输音频。就好像又回到了有线的射频接口一样，只是不一样的是，采用全数字化的信号传输不 会像射频那样出现视频与音频干扰导致画质不佳的情况。
VGA接口又称(S-Dub)，这是源于电脑的输入接口，由于CRT显示器无法直接接受数字信号的输入，所以显卡只能采取将模拟 信号输入显示器的方式来获得画面。而VGA就是将模拟信号传输到显示器的接口。
/Article/all/200808/2455.html（第 3／7 页）[2009-7-9 17:29:28]
SCART接口是一种欧洲通用视频接口，具有输入和输出功能，支持三种视频信号格式，即CVBS(复合全电视信号)，YC(分量视 频信号)和RGB，输入的信号格式可以通过MCU检测SCART接口的FB引脚的电平，如果小于1V则为RGB，否则为CVBS/YC。 用于连接TV和VCR的SCART接口
/Article/all/200808/2455.html（第 4／7 页）[2009-7-9 17:29:28]
/Article/all/200808/2455.html（第 7／7 页）[2009-7-9 17:29:28]
学习现行视频接口作用和特点
没有公告
加入收藏 设为首页 联系站长 | 网站首页 | 影音教室 | 业界新闻 | 维修文章 | 软件工具 | 商品订购 | 站内留言 | 万网论坛 | 您现在的位置： 万网在线 >> 维修文章 >> 综合技术 >> 文章正文 [组图]学习现行视频接口作用和特点 热 555 专 题 栏 目
/Article/all/200808/2455.html（第 5／7 页）[2009-7-9 17:29:28]
学习现行视频接口作用和特点
HDMI接口 HDMI连接线 这种接口由于可以同时传输音频与视频，而且是采用全数字信号，所以在家用数字电视上应用非常广。如果收看国家高清信 号电视的话，需要购买电视机顶盒，而机顶盒与电视连接就需要使用HDMI接口。
学习现行视频接口作用和特点
AV输入接口与AV线 由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并 且解码才能成像。这样的做法必然对画质会造成损失，所以AV接口的画质依然不能让人满意。在连接方面非常的简单，只需 将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。 总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。AV接口在电 视与DVD连接中使用的比较广，是每台电视必备的接口之一。 S端子S端子可以说是AV端子的改革，在信号传输方面不再将色度与亮度混合输出，而是分离进行信号传输，所以我们又称 它为“二分量视频接口”。
学习现行视频接口作用和特点
VGA接口与VGA线 VGA接口上面共有15针空，分成三排，每排五个。VGA接口是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种 接口。 DVI接口 DVI接口与VGA都是电脑中最常用的接口，与VGA不同的是，DVI是以全数字传输的接口，所以在画质上保证了完全无压缩的 传输。但并不代表其只是在电脑中的接口，实际上，无论VGA与DVI在其他领域应用的都非常广泛，比如数字化的电视等等。
什么样的“坏硬盘”可修 修复硬盘坏道 多项设置让硬盘抢抓“休 [推荐]显示器维修入门篇 相关文章 学习笔记本指纹锁（一） 2007万网在线808/2455.html（第 1／7 页）[2009-7-9 17:29:28]
●
学习现行视频接口作用和特点
作者：佚名 文章来源：本站原创 点击数： 391 更新时间：2008-8-24 2:05:42
硬盘坏道相关专题
最新热门 [推荐]最有效的打印头堵 [组图]学习现行视频接口 [图文]学习笔记本指纹锁 音响技术专业术语详解 [组图]为LCD背光应用驱动 [推荐]华硕7英寸固态硬盘 U盘插上之后，打不开提示 [图文]解决一个打印复印 [组图]U盘最新分析与解决 [组图]劣质电源引起的故 最新推荐

合集下载

003.常用视频信号接口介绍

003.常用视频信号接口介绍


4

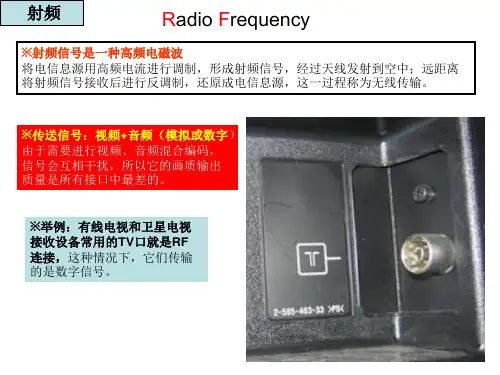

RF射频
还有第三种制式SECAM，也是DIN 接口
SECAM：又称塞康制，SECAM是法文Sequentiel Couleur A Memoire缩 写，意为“按顺序传送彩色与存储”，是一个首先用在法国模拟彩色电 视系统，系统化一个8MHz宽的调制信号。1966年由法国研制成功，属 于同时顺序制，有三种形式的SECAM：法国SECAM(SECAM-L)，用 在法国和它的以前的群体上；SECAM-B/G，用在中东，先前的东德和 希腊；SECAM D/K用在俄罗斯和西欧。 SECAM制式的帧频每秒25帧，扫描线625行，隔行扫描，画面比例4:3， 分辨率为720×576，SECAM制的主要特点是逐行顺序传送色差信号R －Y和B－Y，是为了克服NTSC制的色调失真而出现的另一彩色电视制 式。
6
CVBS复合视频
CVBS：复合视频广播信号 或 复合视频消隐和同步（Composite Video Broadcast Signal 或 Composite Video Blanking and Sync）。Video（视频）端子的简称，它是声/画分离的 视频端子，只管图像信号的传输，而音频信号通过另外的端子连接。 最常见的是被称作AV端子的接口组，它是由三个独立的RCA插头（又叫莲花接口RCA jack）组成的，其中的V接口连接复合视频信号，为黄色插口；L接口连接左声道声音信 号信号，为白色插口；R接口连接右声道声音信号，为红色插口。这种复合视频信号没有 经过RF射频信号那些调制、放大、检波、解调等过程，信号保真度相对较高，一般可达 RF 350-450线。
7
S-VIDEO接口
由于普通视频信号是将亮度信号和色度信号采用频谱间置方法复合在一起，导致亮色串扰、 清晰度降低等问题。因此将亮度信号Y和色度信号C分开传输确保图像质量，被称为超级视频 端子（Super Video）也就是S端子的来源。 S端子是用专用的连接线，其结构独特，插头为4针，总线为一根，但包括了五路，由于S端 子传输的视频信号保真度比CVBS端子的更高，用S端子连接到的视频设备下，其水平清晰度 可达400-480线。
各种视频接口的简介

各种视频接口的简介


4:3 15:9 5:4 16:10 4:3 16:10 16:9
SDI
Serial Digital Interface
※串行数字接口,把数据字的各个比特通过单一通道顺序传送的接口。 由于串行数字信号的数据率很高，在传送前必须经过处理。用扰码的不归零倒置 （NRZI）来代替早期的分组编码，其标准为SMPTE-259M和EBU-Tech-3267，标准包 括了含数字音频在内的数字复合和数字分量信号。
VGA信号的特点： 1.信号质量可以与其他高清接口相媲美 2.支持多种分辨率格式 3.长度最好不超过10米，否则可能出现虚影
※举例：PC，LCD，投影机
常用设备：电脑
VGA
Video Graphics Array
1987年由IBM推出。具有分辨率高、显示速率快、色 彩丰富的特点。
管脚 1 2 3 4
DVI-I = DVI-A + DAV-D
C1 = Analog Red 模拟视频信号 三基色信号线中的 红 C2 = Analog Green 模拟视频信号 三基色信号线中的 绿 C3 = Analog Blue 模拟视频信号 三基色信号线中的 蓝 C4 = Analog H （ Horizontal ）sync 模拟视频信号 （水平扫描） 行同步信号 C5 = Analog Ground 模拟视频信号 地线 8 = Analog V （ Vertical ） sync 模拟视频信号 （垂直扫描） 场同步信号
USB的特点： 1.支持即插即用，热插拔 2.异步的文件拷贝（在传送P2文件时无损） 3.在PC领域应用广泛 4.价格低廉，使用方便
※举例：P2摄像机，电脑，移动硬盘
USB各版本区别版本最大传输速率速率称号最大输出电流协议推出时间： USB1.0：1.5Mbps(192KB/s)低速(Low-Speed)500mA…… 1996年1月 USB1.1：12Mbps(1.5MB/s)全速(Full-Speed)500mA…… 1998年9月 USB2.0：480Mbps(60MB/s)高速(High-Speed)500mA…… 2000年4月 USB3.0：5Gbps(640MB/s)超速(Super-Speed)900mA……2008年11月
了解电脑的多媒体接口HDMIVGA和DVI

了解电脑的多媒体接口HDMIVGA和DVI

了解电脑的多媒体接口HDMIVGA和DVI电脑的多媒体接口HDMI、VGA和DVI是现代计算机中常用的三种接口类型，它们在电脑连接外部设备时起到了至关重要的作用。

本文将详细介绍这三种接口的特点、应用和区别。

一、HDMI接口HDMI（High-Definition Multimedia Interface）是一种支持高清音视频信号传输的接口标准。

它主要用于连接电脑和高清电视、投影仪等高清影音设备。

HDMI接口通过数字信号传输，可以实现高清画质和高品质音效的传输。

HDMI接口一般有19个针脚，其中包括视频信号、音频信号和控制信号。

HDMI接口的优点是能够传输数字信号，避免了模数转换带来的信号损失，画质和音效更加清晰。

此外，HDMI接口还支持双向传输，可以通过电视遥控器控制电脑的音量和播放功能。

HDMI接口广泛应用于家庭多媒体娱乐领域，也被用于连接计算机和专业广播设备。

二、VGA接口VGA（Video Graphics Array）是一种模拟视频接口标准，最初由IBM开发用于计算机显示器连接。

尽管现在很多计算机已经采用数字信号接口，但VGA接口仍然被广泛应用于老旧计算机、显示器和投影仪上。

VGA接口通过15个针脚传输模拟信号，它主要用于传输视频信号，不支持音频传输。

由于采用模拟信号传输，VGA接口在图像质量和显示效果上不如HDMI和DVI接口。

但VGA接口具有广泛的兼容性，几乎所有计算机和显示器都可以使用VGA接口进行连接。

三、DVI接口DVI（Digital Visual Interface）是一种数字视频接口标准，用于连接计算机和数字显示设备。

DVI接口一般有24个针脚，分为DVI-D（只传输数字信号）、DVI-A（只传输模拟信号）和DVI-I（支持数字信号和模拟信号）三种类型。

DVI接口可以传输高质量的数字视频信号，支持高分辨率和高刷新率。

对于那些需要高清视频和精确图像显示的应用，DVI接口是一个较好的选择。
