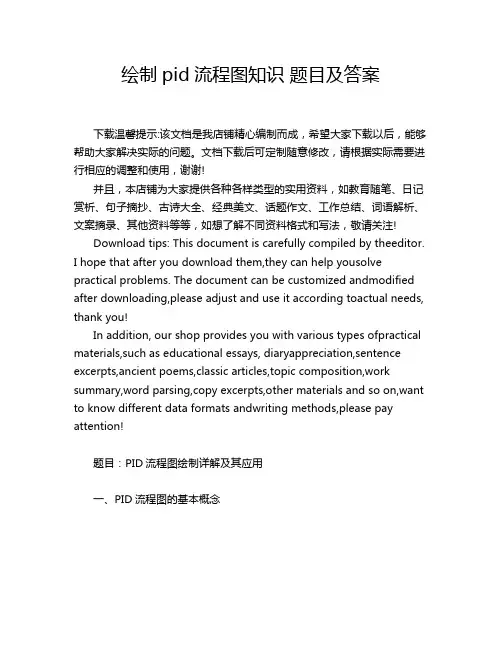

绘制pid流程图知识题目及答案下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!题目：PID流程图绘制详解及其应用一、PID流程图的基本概念PID，全称为Process Flow Diagram，即过程流程图，是一种在化学工程和相关行业中广泛使用的图表，用于表示工业过程的运行步骤。

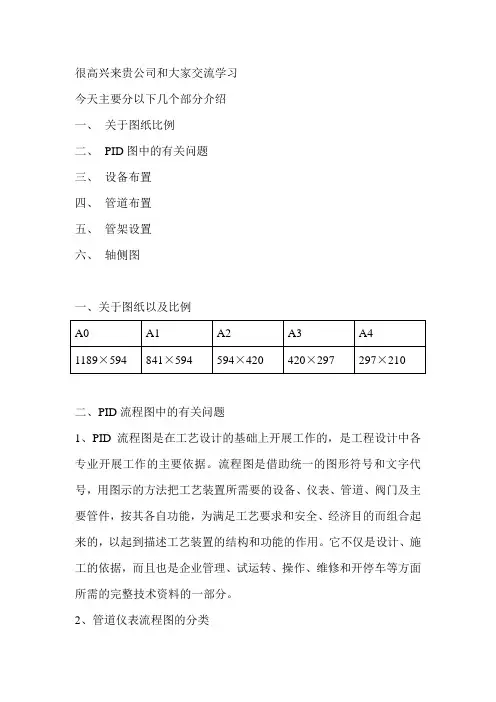

很高兴来贵公司和大家交流学习今天主要分以下几个部分介绍一、关于图纸比例二、PID图中的有关问题三、设备布置四、管道布置五、管架设置六、轴侧图一、关于图纸以及比例二、PID流程图中的有关问题1、PID流程图是在工艺设计的基础上开展工作的，是工程设计中各专业开展工作的主要依据。

流程图是借助统一的图形符号和文字代号，用图示的方法把工艺装置所需要的设备、仪表、管道、阀门及主要管件，按其各自功能，为满足工艺要求和安全、经济目的而组合起来的，以起到描述工艺装置的结构和功能的作用。

它不仅是设计、施工的依据，而且也是企业管理、试运转、操作、维修和开停车等方面所需的完整技术资料的一部分。

2、管道仪表流程图的分类通常分为两类：（1）工艺管道仪表流程图（简称工艺PI图）（2）辅助物料、公用物料管道仪表流程图（简称公用物料系统流程图）（3）以物料类别来分类的管道仪表流程图，可以分为装置内和装置间的管道仪表流程图。

如下所示：装置内工艺管道仪表流程图工艺管道仪表流程图装置内工艺管道仪表流程图（简称工艺PI图）管道仪表流程图（统称工艺PI图）装置内辅助物料、公用物料管道仪表流程图辅助物料、公用物料装置间辅助物料、公用物料管道仪表分配图工艺管道仪表流程图装置间辅助物料、公用物料管道仪表分配图3、管道仪表流程图的设计阶段和版次工程设计分为两个阶段：基础设计和详细工程设计。

图纸的版次通常在基础设计阶段完成四版：A版PI图（初版），B版PI图（内审版），C版PI图（用户版），D版PI图（确认版）详细工程设计阶段完成三版：E版PI图（详1版），F版PI图（详2版），G版PI图（施工版）4、管道仪表流程图中的有关规定图纸选择：一般选择A1，内容少的可以选择A2或A3各个设计院均有自己的规定，如：线宽主物料0.9mm 辅助物料0.5mm 设备层0.3mm 字号：管道的字母以及数字3--3.5mm图名：7号字工程名称5号字表格中的文字5号字5、流程图中要标名区分责任范围：B.B：由买方负责B.S：由卖方负责B.INST：由自控专业负责B.V：由制造厂负责B.PIPE：由管道专业负责6、流程图中的设备、管道编号要绘制首页图，包括阀门，管线、编号方法等，进出物料的箭头等。

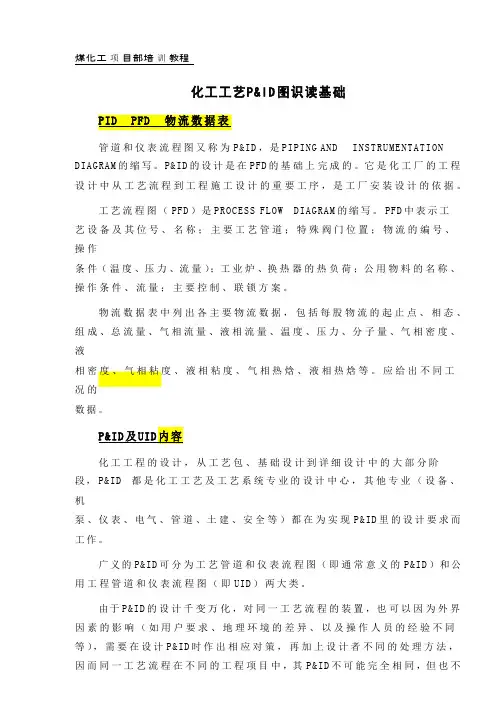

煤化工项目部培训教程化工工艺P&ID图识读基础PID P FD物流数据表管道和仪表流程图又称为P&ID，是PIPING AND INSTRUMENTATION DIAGRAM的缩写。

P&ID的设计是在PFD的基础上完成的。

它是化工厂的工程设计中从工艺流程到工程施工设计的重要工序，是工厂安装设计的依据。

工艺流程图（PFD）是PROCESS FLOW DIAGRAM的缩写。

PFD中表示工艺设备及其位号、名称；主要工艺管道；特殊阀门位置；物流的编号、操作条件（温度、压力、流量）；工业炉、换热器的热负荷；公用物料的名称、操作条件、流量；主要控制、联锁方案。

物流数据表中列出各主要物流数据，包括每股物流的起止点、相态、组成、总流量、气相流量、液相流量、温度、压力、分子量、气相密度、液相密度、气相粘度、液相粘度、气相热焓、液相热焓等。

应给出不同工况的数据。

化工工程的设计，从工艺包、基础设计到详细设计中的大部分阶段，P&ID都是化工工艺及工艺系统专业的设计中心，其他专业（设备、机泵、仪表、电气、管道、土建、安全等）都在为实现P&ID里的设计要求而工作。

广义的P&ID可分为工艺管道和仪表流程图（即通常意义的P&ID）和公用工程管道和仪表流程图（即UID）两大类。

由于P&ID的设计千变万化，对同一工艺流程的装置，也可以因为外界因素的影响（如用户要求、地理环境的差异、以及操作人员的经验不同等），需要在设计P&ID时作出相应对策，再加上设计者不同的处理方法，因而同一工艺流程在不同的工程项目中，其P&ID不可能完全相同，但也不会有太大的差异。

P&ID通常有6――8版，视工程需要而定。

1煤化工项目部培训教程一套完整的P&ID及UID清楚地标出工艺流程对工厂安装设计中的所有要求，包括所有的设备、配管、仪表等方面的内容和数据。

1.P&ID的设计内容P&ID的设计应包括下列内容。
