液压缸修复技术及工艺流程绝密Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】液压缸修复简介及工艺流程工程机械常见的破坏形式主要包括摩擦副的磨损和局部破坏（拉伤、电击伤、压坑等）。
对于磨损件的修复，传统的修复方法包括：机械加工修理法（如修理尺寸法、附加零件法、局部更换法等）、焊接修理法（堆焊、补焊、钎焊等）和电镀修理法（低温镀铁、镀铬）等。
对于结构简单的零部件也可以采用热喷涂（热喷焊）修复技术。
对于重要零部件的局部破坏（如液压杆、油缸的拉伤、电击伤、压坑等），采用上述维修方法常常是费工、费时、费料甚至无法修复。
以下主要介绍一些局部破坏的修理方法，并详细说明每种方法的优缺点。
一、焊修技术的优缺点对于局部损伤，常用的焊修方法包括补焊、堆焊、钎焊等，每一种焊修方法都有其自身的特点和不足。
1。
补焊焊接技术用于修复零部件的局部缺陷时称之为补焊。
补焊的最大特点是施工简便、修复成本低、时间短。
补焊时应根据材质的种类选用恰当的补焊材料和补焊工艺。
对于普通碳素钢，应根据材质的碳当量（而不是含碳量）确定补焊方法。
对于不锈钢、铸铁、铝及铝合金应的补焊应特别注意材质的性能和工件的使用环境，做到基体问题具体分析，把握好焊前处理、施焊、焊后处理方法及施工参数。
既然补焊是焊接的一种特殊形式，在施焊过程中不可避免地会在焊修部位形成熔池（产生局部高温），从熔池到工件本体之间的不均匀加热必然造成焊区及热影响区产生热应力，导致焊修件变形、裂纹（如铸铁件、高碳钢件炸口等）、局部硬化、相组织变化、疲劳性能下降等缺陷。
焊修过程中还会导致熔池及熔池附近产生气孔、相变、机械性能降低等问题。
因此，用补焊方法修复局部缺陷，常常是一种不得已而为之的选择。
2。
钎焊为了降低焊修时的施焊温度，人们使用熔点较低的焊料进行热熔焊——人们常称之为钎焊。
补焊与钎焊的最大不同之处在于钎焊时在工件上不形成熔池，在钎焊过程中熔化的只是钎料（钎料的熔点较低），基体并未真正熔化，利用钎料熔化后的浸润作用粘附基体并在钎焊部位形成修复层。
液压油缸装配工艺流程液压油缸是一种广泛应用于工业设备中的重要零件，其装配过程十分关键，只有正确的装配工艺流程才能确保油缸的性能和质量。
下面将介绍一种常见的液压油缸装配工艺流程。
首先，准备好所有需要的装配材料，包括油缸本体、活塞、密封件、防尘件、连接件等。
所有材料必须经过检查，确保没有损坏或者缺陷。
接下来，将油缸本体放置在工作台上，清洁并检查内部是否有杂质或者划痕，如果有，则需清洗或更换新的油缸本体。
然后，将密封件、防尘件等安装在油缸本体上。
这些零件起到密封和保护作用，确保油缸内部不会泄露或被外界的污染物侵入。
接下来是活塞的装配。
首先，将活塞涂上一层润滑油，确保其顺利地在油缸内运动。
然后，将活塞轻轻地插入油缸本体内，确保其顺利通过密封件和防尘件。
活塞在插入时必须与油缸垂直，避免弯曲或损坏。
然后，对连接件进行安装。
根据具体需求，连接件可以是螺纹连杆、法兰连接或者其他形式的连接方式。
连接件的安装需要根据设计要求进行，确保连接紧固可靠。
最后，进行质量检查。
对已装配好的油缸进行测试，确保其性能和质量符合要求。
测试可以包括工作压力测试、密封性能测试、运动平稳性测试等。
如果测试结果不符合要求，则需要排查原因并进行修复。
在整个装配过程中，操作人员必须严格按照操作规程进行操作，并注意安全。
当操作过程中发现问题时，及时停止工作并联系相关人员解决。
以上就是一种常见的液压油缸装配工艺流程。
当然，具体的工艺流程还会根据不同的油缸类型和要求而有所不同。
无论如何，正确的装配工艺流程是确保油缸性能和质量的关键。
只有严格按照工艺流程进行操作，才能生产出高质量的液压油缸。
液压缸的安装、调整、维护与常见故障分析摘要：液压缸广泛应用于工程机械、机床设备、汽车制造、冶金矿山、航天航空等领域。
只有做到正确安装、调整和维护，才能很好的发挥它应有的性能。
尤其是对于大直径、大行程的液压缸。
现联系实际工作谈一下液压缸的安装、调整、维护与常见的故障分析的一般方法。
关键词：液压缸的安装调整维护故障分析1、液压缸的正确安装方法1.1 底脚形液压缸的安装方法对于在底脚形大直径、大行程液压缸的安装中底脚紧固螺栓的大小是根据液压缸的最高使用压力进行强度计算得出的。
为了避免底脚螺栓直径承受推力载荷，可在液压缸一个底脚的两侧安装止推挡块。
同时还须注意液压缸的基座必须有足够的刚性。
1.2 法兰型液压缸的安装方法安装法兰形液压缸时螺栓不能直接承受载荷，载荷只能作用在支座上，螺栓仅起到紧固作用。
若在大直径、大行程液压缸水平安装情况下，由于重量很大，则需要利用支撑挡块来承受液压缸的重量，最好还设置防止挠曲用的托架。
1.3 耳环形液压缸的安装方法对于耳环形液压缸是以耳轴为支点，在与耳轴垂直的平面内摆动的同时作往复直线运动，所以活塞杆顶端连接头的轴线方向必须与耳轴的轴线方向一致。
2、液压缸的调整2.1 排气装置的调整排气装置一般的调整方法是：先将动作压力降低到0.5～1MPa左右，以便于原来溶解在油中的空气分离出来，然后，在使用活塞交替运动的同时，一手用纱布盖住空气的喷出口，另一手开、闭排气阀。
当活塞到达向右的行程末端，在压力升高的瞬间，应打开右腔的排气阀，而在向左的行程开始前的瞬间，应关闭右腔的排气阀，这样反复几次，就能将液压缸右腔的空气排除干净；然后可用相应的办法排除左腔的空气。
2.2 缓冲装置的调整在液压装置作运动试验时，如应用缓冲液压缸，就需要调整缓冲调节阀。
开始先把缓冲调节阀放在流量较小的位置，然后渐渐地增大节流口，直到满意为止。
对于连续顺序动作的回路，如对循环时间有特别要求时，应预先对设计参数进行充分的考虑，并在运转试验中调整的符合要求。
液压油缸组装方法【最新版3篇】目录（篇1）一、液压油缸的概述二、液压油缸的组装方法1.准备工作2.油缸筒的安装3.油缸杆的安装4.密封件的安装5.油封的安装6.液压油的添加三、组装注意事项四、总结正文（篇1）一、液压油缸的概述液压油缸是一种将液压能转换为机械能的装置，通常由一个油缸筒、一个油缸杆和密封件等组成。
液压油缸广泛应用于各种工程机械、汽车、船舶等领域。
二、液压油缸的组装方法1.准备工作在组装液压油缸之前，需要先准备好所有需要用到的零部件，如油缸筒、油缸杆、密封件、油封等，并检查它们是否完好无损。
2.油缸筒的安装将油缸筒放在工作台上，用扳手或其他工具固定住，确保油缸筒稳定不动。
然后将油缸杆放入油缸筒内，注意油缸杆的螺纹要与油缸筒的螺纹对齐。
3.油缸杆的安装在油缸杆的螺纹上涂抹一些润滑油，以便于安装密封件。
然后将密封件套在油缸杆上，用手按压住密封件，使其紧密贴合在油缸杆上。
4.密封件的安装将油封放入油缸筒的底部，使其与油缸筒的内壁紧密贴合。
然后将油缸杆插入油缸筒，注意不要让油封受到损坏。
5.油封的安装在油封的表面涂抹一些润滑油，然后将油封套在油缸杆上，用手按压住油封，使其紧密贴合在油缸杆上。
6.液压油的添加将液压油倒入油缸筒中，注意不要超过油缸筒的 2/3，以免影响油缸的工作效果。
三、组装注意事项在组装液压油缸时，需要注意以下几点：1.所有零部件在安装前都需要进行检查，确保它们完好无损。
2.安装密封件和油封时，需要涂抹润滑油，以保证它们的紧密贴合。
3.添加液压油时，需要注意油的量，不要过多或过少。
四、总结液压油缸的组装过程虽然较为简单，但是需要注意一些细节问题，如零部件的检查、密封件和油封的安装等。
目录（篇2）一、液压油缸的概述二、液压油缸的组装方法1.准备工作2.组装步骤a.安装底座和缸体b.安装活塞杆c.安装密封件d.安装油口和法兰e.安装限位开关三、组装注意事项四、总结正文（篇2）液压油缸是一种将液压能转换为机械能的装置，常用于各种工程机械、汽车、船舶等领域。
液压油缸装配工艺流程
《液压油缸装配工艺流程》
液压油缸作为工业领域常用的执行元件，其装配工艺流程尤为重要。
正确的装配工艺能够保证油缸的性能和可靠性，同时也能提高生产效率。
下面将介绍液压油缸的装配工艺流程。
1. 零部件准备：首先，将油缸的各个零部件进行清洁处理，确保零部件的表面光滑且无杂质。
同时，检查零部件的尺寸和质量，确保其符合设计要求。
2. 安装密封件：在装配过程中，首先需要安装密封件。
密封件的安装位置和方式需按照设计要求进行，这样可以确保油缸有较好的密封性能。
3. 装配活塞杆：接着，将活塞杆安装到油缸内，并确保其与密封件之间的配合良好。
活塞杆的摩擦力和密封性能对油缸的工作性能影响较大，因此需要特别注意。
4. 安装阀块和管路：根据设计要求，安装阀块和管路，确保液压系统的正常工作。
阀块和管路的安装位置要准确无误，连接处需严密，以防漏油和压力损失。
5. 装配油箱和液压泵：最后，将油箱和液压泵安装到液压系统中，并进行相关管路的连接和调试工作。
此时需要特别注意油液的清洁度和泵的正常工作，以确保整个液压系统的稳定性和可靠性。
通过以上步骤的装配工艺流程，可以保证液压油缸的性能和可靠性，提高其在工业生产中的应用价值。
同时，实施良好的装配工艺流程还能够提高生产效率，降低生产成本，为工业生产带来更多的效益。

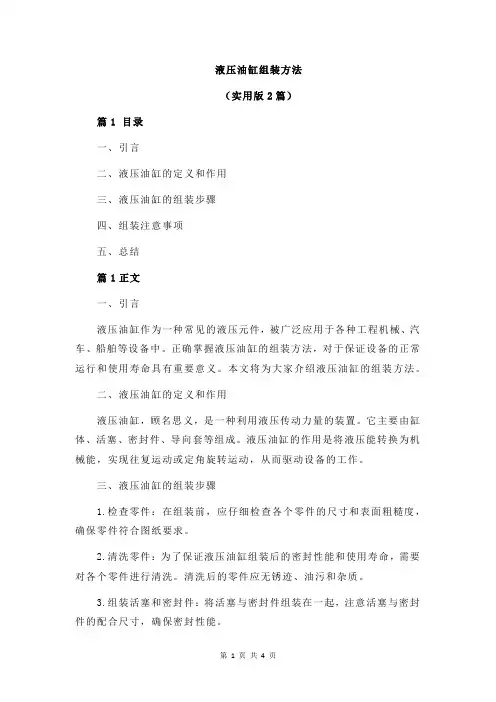

液压油缸组装方法（实用版2篇）篇1 目录一、引言二、液压油缸的定义和作用三、液压油缸的组装步骤四、组装注意事项五、总结篇1正文一、引言液压油缸作为一种常见的液压元件，被广泛应用于各种工程机械、汽车、船舶等设备中。
正确掌握液压油缸的组装方法，对于保证设备的正常运行和使用寿命具有重要意义。
本文将为大家介绍液压油缸的组装方法。
二、液压油缸的定义和作用液压油缸，顾名思义，是一种利用液压传动力量的装置。
它主要由缸体、活塞、密封件、导向套等组成。
液压油缸的作用是将液压能转换为机械能，实现往复运动或定角旋转运动，从而驱动设备的工作。
三、液压油缸的组装步骤1.检查零件：在组装前，应仔细检查各个零件的尺寸和表面粗糙度，确保零件符合图纸要求。
2.清洗零件：为了保证液压油缸组装后的密封性能和使用寿命，需要对各个零件进行清洗。
清洗后的零件应无锈迹、油污和杂质。
3.组装活塞和密封件：将活塞与密封件组装在一起，注意活塞与密封件的配合尺寸，确保密封性能。
4.安装导向套：将导向套安装在缸体上，注意导向套与缸体的配合尺寸，保证导向套的稳定性。
5.安装活塞杆：将活塞杆与活塞连接，并安装在导向套上。
6.安装密封件：在活塞杆的端部安装 O 型圈，保证密封性能。
7.安装压力板和螺母：将压力板和螺母安装在活塞杆的另一端，固定活塞杆。
8.充氮气试验：对组装好的液压油缸进行充氮气试验，检查油缸的密封性能。
四、组装注意事项1.组装过程中，要保证各个零件的尺寸和配合尺寸符合图纸要求，以保证液压油缸的性能。
2.在安装密封件时，要保证密封件的表面无损伤，以保证密封性能。
3.在安装活塞杆时，要注意活塞杆的方向，确保液压油缸的运动方向正确。
4.在进行充氮气试验时，要确保试验压力符合要求，试验时间一般为24 小时。
五、总结液压油缸的组装对于保证设备的正常运行和使用寿命具有重要意义。
正确掌握液压油缸的组装方法，能够提高设备的运行效率和使用寿命。
篇2 目录一、液压油缸的概述二、液压油缸的组装方法1.准备工作2.组件的安装3.组装过程注意事项三、液压油缸的安装与调试四、液压油缸的使用与维护篇2正文一、液压油缸的概述液压油缸是一种将液压能转换为机械能的装置，通常由缸体、活塞、密封件等组成。

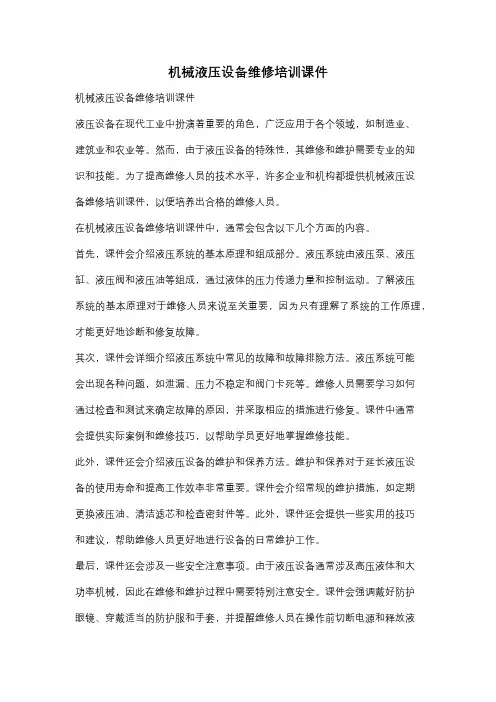

机械液压设备维修培训课件机械液压设备维修培训课件液压设备在现代工业中扮演着重要的角色，广泛应用于各个领域，如制造业、建筑业和农业等。
然而，由于液压设备的特殊性，其维修和维护需要专业的知识和技能。
为了提高维修人员的技术水平，许多企业和机构都提供机械液压设备维修培训课件，以便培养出合格的维修人员。
在机械液压设备维修培训课件中，通常会包含以下几个方面的内容。
首先，课件会介绍液压系统的基本原理和组成部分。
液压系统由液压泵、液压缸、液压阀和液压油等组成，通过液体的压力传递力量和控制运动。
了解液压系统的基本原理对于维修人员来说至关重要，因为只有理解了系统的工作原理，才能更好地诊断和修复故障。
其次，课件会详细介绍液压系统中常见的故障和故障排除方法。
液压系统可能会出现各种问题，如泄漏、压力不稳定和阀门卡死等。
维修人员需要学习如何通过检查和测试来确定故障的原因，并采取相应的措施进行修复。
课件中通常会提供实际案例和维修技巧，以帮助学员更好地掌握维修技能。
此外，课件还会介绍液压设备的维护和保养方法。
维护和保养对于延长液压设备的使用寿命和提高工作效率非常重要。
课件会介绍常规的维护措施，如定期更换液压油、清洁滤芯和检查密封件等。
此外，课件还会提供一些实用的技巧和建议，帮助维修人员更好地进行设备的日常维护工作。
最后，课件还会涉及一些安全注意事项。
由于液压设备通常涉及高压液体和大功率机械，因此在维修和维护过程中需要特别注意安全。
课件会强调戴好防护眼镜、穿戴适当的防护服和手套，并提醒维修人员在操作前切断电源和释放液压系统的压力。
这些注意事项的遵守可以有效地保护维修人员的安全。
总之，机械液压设备维修培训课件是提高维修人员技术水平的重要工具。
通过学习课件提供的知识和技能，维修人员可以更好地理解液压系统的工作原理，熟练掌握故障排除方法，并有效地进行设备的维护和保养工作。
这将大大提高设备的可靠性和工作效率，为企业的生产和发展做出贡献。

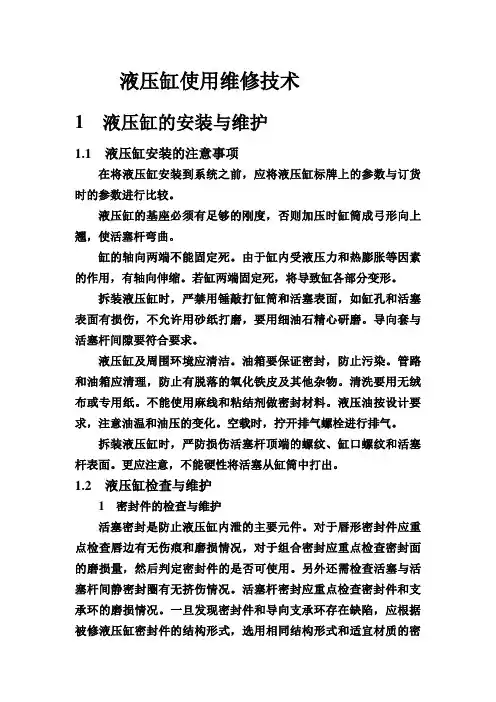

液压缸使用维修技术1 液压缸的安装与维护1.1 液压缸安装的注意事项在将液压缸安装到系统之前，应将液压缸标牌上的参数与订货时的参数进行比较。
液压缸的基座必须有足够的刚度，否则加压时缸筒成弓形向上翘，使活塞杆弯曲。
缸的轴向两端不能固定死。
由于缸内受液压力和热膨胀等因素的作用，有轴向伸缩。
若缸两端固定死，将导致缸各部分变形。
拆装液压缸时，严禁用锤敲打缸筒和活塞表面，如缸孔和活塞表面有损伤，不允许用砂纸打磨，要用细油石精心研磨。
导向套与活塞杆间隙要符合要求。
液压缸及周围环境应清洁。
油箱要保证密封，防止污染。
管路和油箱应清理，防止有脱落的氧化铁皮及其他杂物。
清洗要用无绒布或专用纸。
不能使用麻线和粘结剂做密封材料。
液压油按设计要求，注意油温和油压的变化。
空载时，拧开排气螺栓进行排气。
拆装液压缸时，严防损伤活塞杆顶端的螺纹、缸口螺纹和活塞杆表面。
更应注意，不能硬性将活塞从缸筒中打出。
1.2 液压缸检查与维护1 密封件的检查与维护活塞密封是防止液压缸内泄的主要元件。
对于唇形密封件应重点检查唇边有无伤痕和磨损情况，对于组合密封应重点检查密封面的磨损量，然后判定密封件的是否可使用。
另外还需检查活塞与活塞杆间静密封圈有无挤伤情况。
活塞杆密封应重点检查密封件和支承环的磨损情况。
一旦发现密封件和导向支承环存在缺陷，应根据被修液压缸密封件的结构形式，选用相同结构形式和适宜材质的密封件进行更换，这样能最大限度地降低密封件与密封表面之间的油膜厚度，减少密封件的泄漏量。
2 缸筒检查与维护液压缸缸筒内表面与活塞密封是引起液压缸内泄的主要因素，如果缸筒内产生纵向拉痕，即使更换新的活塞密封，也不能有效地排除故障，缸筒内表面主要检查尺寸公差和形位公差是否满足技术要求，有无纵向拉痕，并测量纵向拉痕的深度，以便采取相应的解决方法。
缸筒存在微量变形和浅状拉痕时采用强力珩磨工艺修复缸筒。
强力珩磨工艺可修复比原公差超差2.5倍以内的缸筒。
它通过强力珩磨机对尺寸或形状误差超差的部位进行珩磨，使缸筒整体尺寸、形状公差和粗糙度满足技术要求。
