空调送风风速规范

风管风速标准一、引言风管是指用于输送空气的管道系统，广泛应用于建筑、工业和航空等领域。

风管的风速标准是指在不同应用场景下，风管内部空气流动的速度范围。

风速标准的制定对于保证风管系统的正常运行和安全性具有重要意义。

本文将介绍风管风速标准的相关内容。

二、风管风速标准的分类根据不同的应用场景和需求，风管风速标准可以分为常规风速标准、特殊风速标准和高风速标准三类。

1. 常规风速标准常规风速标准适用于一般建筑及工业场所的通风系统。

根据风管的用途和位置，常规风速标准可以分为以下几种：(1) 通风风管：通风风管的风速标准一般在2-3 m/s之间，以保证空气流动的均匀性和舒适性。

(2) 排烟风管：排烟风管的风速标准一般在10-15 m/s之间，以确保排烟效果和安全性。

(3) 空调风管：空调风管的风速标准根据不同的应用需求有所差异，一般在4-6 m/s之间，以保证空气的送风效果和温度控制。

(4) 工业风管：工业风管的风速标准根据具体行业和工艺要求有所差异，一般在4-8 m/s之间，以满足工艺过程中的风量需求。

2. 特殊风速标准特殊风速标准适用于一些特殊场所和特殊需求的风管系统。

根据具体要求，特殊风速标准可以分为以下几种：(1) 医疗场所：医疗场所的风管风速标准要求较高，一般在6-10 m/s之间，以确保空气的洁净度和无菌环境。

(2) 实验室：实验室的风管风速标准也较高，一般在8-12 m/s之间，以保证实验操作的安全性和实验环境的稳定性。

(3) 高温场所：在一些高温场所，为了防止风管系统受热变形，风速标准一般较低，一般在1-2 m/s之间。

3. 高风速标准高风速标准适用于一些特殊的应用场景，如航空、航天等领域。

高风速标准一般要求风速达到20 m/s以上，以满足特殊领域的需求。

三、风管风速标准的确定方法确定风管风速标准需要综合考虑多个因素，包括建筑物用途、风管长度、风管直径、风管材料、空气质量要求等。

一般来说，风管风速标准应满足以下几个原则：1. 确保空气流动的均匀性和舒适性；2. 确保风管系统的安全性和可靠性；3. 满足特定场所和特定用途的需求；4. 尽量减少能源消耗，提高系统效率。

中央空调系统风道风速和风口的选择作者：admin 来源：本站原创时间：2011-01-04 浏览次数：1072 【大中小】【复制】【打印】1、风管内的风速一般空调房间对空调系统的限定的噪音允许值控制在40～50dB（A）之间，即相应NR（或NC）数为35～45dB（A）。

根据设计规范，满足这一范围内噪音允许值的主管风速为4～7m/s，支管风速为2～3m/s。

通风机与消声装置之间的风管，其风速可采用8～10m/s。

2、出风口尺寸的计算为防止风口噪音，送风口的出风风速宜采用2～5m/s。

风口的尺寸计算与风管道尺寸的计算基本相同，一般当层高在3~4米的房间大约取风速在2~2.5米每秒。

根据经验一般可将使每个风口在20~25平方米的面积，其风量大约在500立方米左右。

3、回风口的吸风速度回风口位于房间上部时，吸风速度取4～5m/s，回风口位于房间下部时，若不靠近人员经常停留的地点，取3～4m/s ，若靠近人员经常停留的地点，取1.5～2m/s ，若用于走廊回风时，取1～1.5m/s 。

4、风管安装注意事项及风管计算在风管设计尽量小的情况下保证主管风速5m/s，支管风速3m/s，风管计算公式：所选设备风量÷3600÷风速=风管截面积同时注意保证风管：长边÷短边≤4 一般不要＞4 特殊情况特殊对待。

风口的选择：所选房间风量÷3600÷风速=散流器喉部截面积注意:双百叶风口截面积为以上公式所得面积÷0.75、计算风管尺寸1)等阻尼法(等压法)是一种方便的计算法，适用于多种场合。

2)根据下表确定主风管中的基本阻尼系数。

因回风管位于吸风部位，主要承受外部压力，应注意减轻其风管负担。

对于风管系统，常采用送风管0.08-0.15mmH2O/m，回风管0.06-0.1 mmH2O/m作为基准。

6、在进行风管机的风管道设计时，注意在风管机的进、出风处加静压箱，以均衡风压，减少噪音，并且使静压箱内的流速保证在3米每秒以下，其长度可根据实际情况来定。

暖通规范中关于各类常见风速的规定一、各类风口风速规定1、采暖风口1.1、采用热风采暖系统时,应遵守下列规定:送风口的送风速度V（m/s），应根据送风口的高度、型式及布置经过计算确定，当送风口位于房间上部时，送风速度宜取：V= 5~15m/s；当送风口位于离地不高处时，送风速度宜取：V =0.3m/s~0.7m/s；回风口的回风速度，宜取：V=0.3m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）2.8.71.2、热风幕的送风速度：公共建筑的外门，风速不宜大于6 m/s，高大外门不应大于25m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）2.8.152、送排回风口2.1、进风、排风口风速（m/s）注：风口风速应按实际有效面积计算，一般百叶风口的遮挡率取50%。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.1.4.82.2、自然通风系统的进排风口风速宜按下表采用：来源GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.42.3、机械通风的进排风口风速宜按下表采用：来源：GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.52.4、厨房排风系统的风管风速不宜小于8m/s，且不宜大于10m/s；排风罩接风管的喉部风速应取4~5m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.2.102.5、侧送和散流器平送的出口风速采用2m/s~5m/s。

孔板下送风的出口风速，从理论上讲可以采用较高的数值。

因为在一定条件下，出口风速较高时，要求稳压层内的静压也较高，这会使送风较均匀;同时，由于送风速度衰减快，对人员活动区的风速影响较小。

但当稳压层内的静压过高时，会使漏风量增加，并产生一定的噪声。

一般采用3m/s"'_'5m/s 为宜。

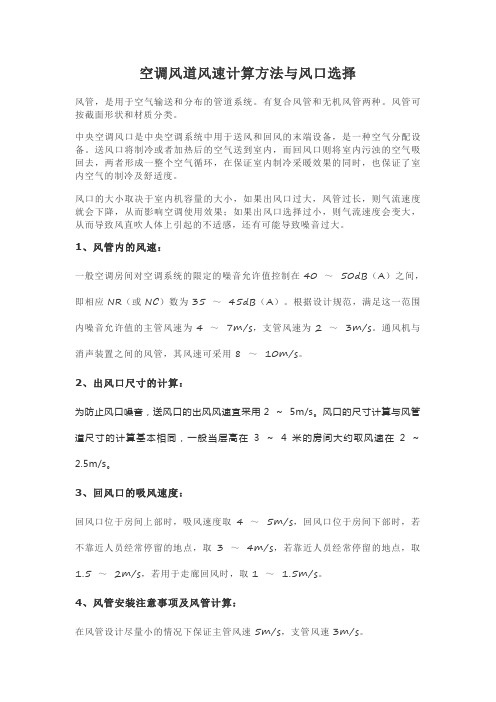

空调风道风速计算方法与风口选择风管，是用于空气输送和分布的管道系统。

有复合风管和无机风管两种。

风管可按截面形状和材质分类。

中央空调风口是中央空调系统中用于送风和回风的末端设备，是一种空气分配设备。

送风口将制冷或者加热后的空气送到室内，而回风口则将室内污浊的空气吸回去，两者形成一整个空气循环，在保证室内制冷采暖效果的同时，也保证了室内空气的制冷及舒适度。

风口的大小取决于室内机容量的大小，如果出风口过大，风管过长，则气流速度就会下降，从而影响空调使用效果；如果出风口选择过小，则气流速度会变大，从而导致风直吹人体上引起的不适感，还有可能导致噪音过大。

1、风管内的风速：一般空调房间对空调系统的限定的噪音允许值控制在40 ～50dB（A）之间，即相应NR（或NC）数为35 ～45dB（A）。

根据设计规范，满足这一范围内噪音允许值的主管风速为4 ～7m/s，支管风速为2 ～3m/s。

通风机与消声装置之间的风管，其风速可采用8 ～10m/s。

2、出风口尺寸的计算：为防止风口噪音，送风口的出风风速宜采用2 ～5m/s。

风口的尺寸计算与风管道尺寸的计算基本相同，一般当层高在3 ～4米的房间大约取风速在2 ～2.5m/s。

3、回风口的吸风速度：回风口位于房间上部时，吸风速度取 4 ～5m/s，回风口位于房间下部时，若不靠近人员经常停留的地点，取 3 ～4m/s，若靠近人员经常停留的地点，取1.5 ～2m/s，若用于走廊回风时，取1 ～1.5m/s。

4、风管安装注意事项及风管计算：在风管设计尽量小的情况下保证主管风速5m/s，支管风速3m/s。

（1）风管计算公式：所选设备风量÷3600÷风速=风管截面积；同时注意保证风管：长边÷短边≤4，一般不要＞4，特殊情况特殊对待；（2）风口的选择：所选房间风量÷3600÷风速=散流器喉部截面积；注意：双百叶风口截面积为以上公式所得面积÷0.7。

送风风速标准一、百叶窗的推荐流速
二、不同送风方式的送风量指标和室平均流
三、低速风管系统的推荐和最大流速
五、逗留区流速与人体感觉的关系
六、逗留区之最大允许流速
七、回风格棚的推荐流速
九、通风系统之流速
十、推荐的送风口流速
十一、以噪音标准控制的允许送风流速
第二章送风口风量速查表一、侧送风口的送风量
二、顶棚散流器送风量
三、盘风机匹配风管尺寸
通风与空气调节系统风管的空气流速宜按表6.6.4 采用
6.6.4 风管的空气流速（m/s）
注：1.表列值的分子为推荐流速，分母为最大流速。

2.对消声有要求的系统，风管的流速应符合本规10.1.5 的规定。

各类送风口的出风风速
送风口形式场所示例出口风速备注
侧送百叶
公寓、客房、别墅、会堂、
剧场、展厅
2.5～
3.8
送风口位置高、工作区允许风速高和噪声标
准低时取较大值
一般办公室 5.0～6.0
高级办公室 2.5～4.0
电影院 5.0～6.0
录音、广播室 1.5～2.5
商店 5.0～7.5
医院病房 2.5～4.0
条缝风口顶送—2～4
孔板顶送—3～5 送风均匀性要求高或送热风时，取较大值喷口—4～8
空调区域噪声要求不高时，最大值可取
10m/s
地板下送—≼2 —
置换通风下送—0.2～0.5 —
注：风口风速应按实际有效面积计算，一般百叶风口的遮挡率可取50%
注：当采用粗糙度较大的非金属材料制作风管时，宜选用较小值。
