(完整word版)供配电技术复习题..

《供配电技术〉复习题复习题⼀、名词解释：1、继电器的动作电流、返回电流；2、接线系数、返回系数、灵敏系数；3、短路冲击电流；4、内部过电压；5、⼯频接地电阻；6、电⼒线路的保护死区；7、年最⼤负荷、平均负荷；8、电动⼒；9、冲击接地电阻；10、反时限特性；11、标⼳值；12、接闪器；13、尖峰电流；14、⽆限⼤容量系统；15、雷电过电压；16、定时限特性。

⼆、填空：1、⼯⼚供电的基本要求为、、和。

2、供配电系统的接地有三种，即为、、。

3、GN8-10T/1000中GN表⽰，10表⽰该开关的，1000表⽰该开关的。

4、衡量电⼒系统电能质量的基本参数是、和。

5、⼆次回路图主要有⼆次回路、⼆次回路、⼆次回路。

6、电⼒系统是⼀个由、、和电能⽤户组成的⼀个有机整体。

7、元件SN10-10I/1000-300中的SN表⽰，1000表⽰该元件的，300表⽰该元件的。

I为变压器8、变压器过电流保护继电器的动作电流为，/)3(.Kmax在系统最⼤运⾏下，三相短路时⼀次侧的穿越电流。

9、电⼒变压器内部故障的⼀种基本保护装置是；它有、和严重漏油三个⼯作状态。

10、供配电系统的接地有三种，即为、、。

11、并联电熔器在⼯⼚供电系统中的装设位置有、、。

12、车间⼲线计算负荷的⽬的是选择车间变电所及其上的；车间变电所低压母线计算负荷的⽬的是选择车间变电所的。

13、低压链式接线适⽤于设备距离，容量，台数3~5台，配电箱不超过台的情况。

14、电⼒负荷按其⼯作制分为、和等三类。

15、短路的类型有三相短路、、、。

其中，三相短路为对称短路；造成危害最为严重。

16、变配电所的主结线是指由各种开关电器；、、和并联电容器等电⽓设备，按⼀定次序连接，⽤来接受电能和分配电能的电路。

17、电⼒变压器的内部故障有、和。

18、电⼒线路的电流速断保护的动作时限为，动作电流的整定公式为。

19、电压互感器У0/У0/接线，接成У0的⼆次线圈供测量；结成的⼆次线圈供测量。

《供配电技术》复习题1、选择题1.小接地电流系统所用电气设备的相对地绝缘水平应按( B )考虑。

A、相电压B、线电压C、过电压2.发生三相短路时，最大短路电流产生的条件是（ C )。

A、线路空载且电压过最大值瞬间B、线路满载且电压过最大值瞬间C、线路空载且电压过零值瞬间D、线路满载且电压过零值瞬间3.低压电网常采用380／220V三相四线制系统供电，主要考虑（C ）需要.A、接零保护B、照明和动力共用一个系统C、降低设备绝缘水平4.电力系统发生短路时，电路发生的变化是（ A ）。

A、电流增大而电压下降B、电压升高而电流减少C、阻抗增大而电压降低5.当有电流在接地点流入大地时，电流在接地点周围土壤中产生电压降，人在接地点周围，两脚之间出现的电压称为（ B ）。

A、接触电压B、跨步电压C、临界电压D、故障电压6.隔离开关最主要的作用是（ C )。

A、进行倒闸操作B、切断电气设备C、使检修设备和带电设备隔离7.变电所防护直击雷的措施是（C )。

防护电雷波的措施是(B）A 装设架空地线B 每线装阀型避雷器C 装设独立避雷针8.供电系统中,最常见的短路类型是（ C ）。

A、三相短路B、两相短路C、单相接地短路D、两相接地短路9.中断供电将造成人身伤亡者,其负荷类别为（ A )。

A、一级负荷B、二级负荷C、三级负荷10.企业进行负荷计算时，最常用的方法是（ B ）.A、二项系数法B、需用系数法C、查表法D、利用系数法11.在配电设计中，通常采用（B ）的最大平均负荷作为按发热条件选择电器或导体的依据。

A、20minB、30minC、60minD、90min12.尖峰电流指单台或多台用电设备持续时间为（A ）左右的最大负荷电流。

A、1～2sB、5~6sC、15～20sD、30～40s13.不是电气主接线的基本要求（ D ）。

A、可靠性B、灵活性C、经济性D、紧凑性14.中断供电将造成人身伤亡，政治、经济上造成重大损失,重大设备损失、重大产品报废、用重要原料生产的产品报废的电力负荷是（ A ）。

第一章绪论1、电力系统运行的要求：安全、可靠、优质、经济2、用电设备的额定电压Ur与所连接系统的标称电压Un一致3、发电机的额定电压Ur.G比所连接电网的系统标称电压Un高5%。

用于补偿线路的电压损失。

（6kV发电机额定电压为6.3kV，10——10.5）4、电力变压器的额定电压：一次绕组：直接接于发电机出线端，则其额定电压应与发电机额定电压相同。

当接于电网时，则等于电网标称电压。

二次绕组：当二次侧线路较短时，比电网标称电压高5%，用来补偿负载内部的电压损失；当二次侧输电线路较长时，考虑线路电压损失，则应比电网标称电压高10%。

5、中性点不接地系统——除保护或测量用途的高阻抗接地以外，中性点不接地的系统。

6、中性点不接地系统发生单相接地故障时，非故障相的对地电压升至电源相电，而故障相的对地电容电流将升至正常工作的3倍。

7、当单相接地故障电容电流不大于10A时，可采用中性点不接地方式；当大于10A又需在接地故障条件下运行时，应采用中性点谐振接地方式（消弧线圈接地）。

8、中性点谐振接地系统——一个或多个中性点通过具有感抗的器件接地的系统。

9、中性点直接接地系统优点：非故障相对地电压仍为相电压缺点：供电可靠性因接地故障而中断。

110KV及以上的超高压系统采用电源中性点直接接地方式，以降低电气设备的绝缘水平和造价，防止接地故障后引起的过电压10、TN系统：电源端中性点直接接地，而装置的外露可导电部分是利用保护导体连接到那个接地点上。

T接地，N不接地，S五线，C四线TN-C-S系统：三相先四后五线系统TN-S系统广泛应用在对安全要求及抗电磁干扰要求较高的场所，如办公楼、实验楼、居民楼。

在设有配电变电所的建筑中TN-S是最好的选择；TN-C系统不适用于对抗电磁干扰和安全较高的场所；TN-C-S系统自电源到建筑物内电气装置采用经济的TN-C，对安全及抗电磁要求高的场所用TN-S。

11、TT系统：只有一点（中性点）直接接地，而电气装置的外露可导电部分则是被接到独立于电源系统接地的接地极上。

《供配电技术》复习题1、选择题1.小接地电流系统所用电气设备的相对地绝缘水平应按（ B ）考虑。

A、相电压B、线电压C、过电压2.发生三相短路时，最大短路电流产生的条件是（ C ）。

A、线路空载且电压过最大值瞬间B、线路满载且电压过最大值瞬间C、线路空载且电压过零值瞬间D、线路满载且电压过零值瞬间3.低压电网常采用380／220V三相四线制系统供电，主要考虑（C ）需要。

A、接零保护B、照明和动力共用一个系统C、降低设备绝缘水平4.电力系统发生短路时，电路发生的变化是（ A ）。

A、电流增大而电压下降B、电压升高而电流减少C、阻抗增大而电压降低5.当有电流在接地点流入大地时，电流在接地点周围土壤中产生电压降，人在接地点周围，两脚之间出现的电压称为（ B ）。

A、接触电压B、跨步电压C、临界电压D、故障电压6.隔离开关最主要的作用是（ C ）。

A、进行倒闸操作B、切断电气设备C、使检修设备和带电设备隔离7.变电所防护直击雷的措施是（C ）。

防护电雷波的措施是（B）A 装设架空地线B 每线装阀型避雷器C 装设独立避雷针8.供电系统中，最常见的短路类型是（ C ）。

A、三相短路B、两相短路C、单相接地短路D、两相接地短路9.中断供电将造成人身伤亡者，其负荷类别为（ A ）。

A、一级负荷B、二级负荷C、三级负荷10.企业进行负荷计算时，最常用的方法是（ B ）。

A、二项系数法B、需用系数法C、查表法D、利用系数法11.在配电设计中，通常采用（B ）的最大平均负荷作为按发热条件选择电器或导体的依据。

A、20minB、30minC、60minD、90min12.尖峰电流指单台或多台用电设备持续时间为（A ）左右的最大负荷电流。

A、1～2sB、5～6sC、15～20sD、30～40s13.不是电气主接线的基本要求（ D ）。

A、可靠性B、灵活性C、经济性D、紧凑性14.中断供电将造成人身伤亡，政治、经济上造成重大损失，重大设备损失、重大产品报废、用重要原料生产的产品报废的电力负荷是（ A ）。

复习题一一、选择题（每小题1.5分，共30分）1、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为（）A.不接地B.直接接地C.经消弧线圈接地D.随便2、某电焊机铭牌额定容量S N=42KVA暂载率εN%=60功率因数COSφ=0.62，ηN=0.85，给该电焊机供电的支线负荷P C为（）A.20.2kWB.40.34kWC.23.76kWD.47.46kW3、尖峰电流是指持续时间为（）的短时最大负荷电流。

A.1～2sB.2～5sC.5～10sD.10～15s4、无限大容量电力系统的特点是（）A. 系统容量为无限大B.母线电压恒定不变C.系统阻抗为零 D.以上都对5、无限大容量系统中发生短路时，短路假想时间t一般可近似地的（）来计算A.短路时间B.保护动作时间C.短路时间再加0.05sD.保护动作时间再加0.05s6、下列属于二次设备的是（）A.电压互感器B.继电器C.熔断器D.变压器7、某10/0.4kV变电所，总计算负荷为1400kVA，其中一、二级负荷730kVA，到主变压器的台数和容量宜怎样选择（）A.一台2000kVAB.两台800kVAC.两台1000kVAD.两台700kVA8、电流互感器工作时，其（）A.一次侧不得开路B.一次侧不得短路C.二次侧不得开路D.二次侧不得短路9、高压配电系统中选择结线方式时，如果不考虑经济性，则优先考虑的是（）A.放射式B.树干式C.环式D.混合式10、三相五芯三绕组电压互感器Y0/Y0/Δ可用来监视绝缘是因为当一次电路发生单相接地故障时，将在开口三角形的开口处出现近（）的零序电压，使继电器动作A.5VB.50VC.10VD.100V11、陈述错误的是（）A.电缆头是电缆线路中的薄弱环节，故电缆线的大部分故障都发生在电缆接头处B.导线的弧垂是架空线路，一个档距内导线最低点与两端电杆上导线悬挂点间的垂直距离C.绝缘子又叫瓷瓶，用来将导线固定在电杆上，与电杆绝缘D.导线和电缆均要较验机械强度。

供配电复习题（完整版）供配电复习题⼀、填空题1、配电保护接地的形式可分为TN，TT，IT系统。

2、保护线（PE线）的功能是为保障⼈⾝安全，防⽌触电事故发⽣的接地线3、我国常⽤的电⼒变压器有Yyn0联结组和Yyn11联结组。

4、常见的电流互感器结线⽅案有⼀相式接线，两相V形接线，两相电流差接线，星形。

5、电弧是⼀种具有⾼温和强光的电游离现象。

6、常⽤的短路电流计算⽅法有欧姆法和标⼳值法。

7、企业的⾼压配电线路有⾼压放射式，⾼压树⼲式和⾼压环形接线等基本结线⽅式。

8、绝缘导线的敷设⽅式分明敷和暗敷两种。

9、年平均雷暴⽇数不超过15天的地区，叫做少雷区。

10、⽤熔断器保护照明线路时，熔断器应安装在相线上⾯，在PE线和PEN线上不能安装熔断器。

⽤低压断路保护照明线路时，其过电流脱扣器应安装在主电路上。

11．低压断路器按结构形式分万能式和装置式断路器两⼤类。

12．母线、电缆和绝缘导线的热稳定性校验通常采⽤最⼩热稳定短路情况来进⾏校验。

13．《供配电系统设计规》规定：“供电系统应简单可靠同⼀电压供电系统的配电级数不宜多于两级。

”14．变压器的功率损耗包括铁损耗和铜损耗两部分。

15．⽬前常⽤的避雷器有阀式和氧化锌避雷器等。

16、对继电保护装置的要选择性速动性灵敏性及可靠性17、⼯⼚供电的基本要安全，可靠，优质，经济。

18、⼀级负荷中特别重要的负荷，除由两个独⽴电源供电外，尚应增设备⽤电源，并严禁其他负荷接⼊。

19、电能质量的基本指标是额定电压和额定频率，我⽤的⼯业频率是50HZ。

20、各种⾼低压开关属开关类电⽓设备。

21、由于绝缘损坏、误操作及误接、飞禽跨接裸导体，电⼒系统出现短路故障。

6、防雷装置所有接闪器都必须经过引下线与接地装置相联。

22、继电保护装置的基本要：选择性、速动性、可靠性、灵敏性。

23、短路电流的计算⽅法有标⼳值法、欧姆法。

24、电⼒系统容量超过⽤户供电系统容量的50倍时，可将电⼒系统视为⽆限⼤容量系统。

供配电技术复习题及答案第一章1、平均额定电压的应用场合为A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量？供电电压允许偏差》规定：10kV及以下三相供电电压允许偏差为A.?10%B.?7%C.?5%，7% ,10%4、人们俗称的“地线”实际上是A.中性线B.保护线C.保护中性线D.相线5、如果系统中的N线与PE线全部分开，则此系统称为()系统。

A.TN-CB.TN-SC.TN-C-SD.TT6中性点不接地的电力系统当发生单相接地时，正常相对地电压A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的倍7、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为A.不接地B.直接接地C.经消弧线圈接地D.随便8、我们通常以()为界线来划分高压和低压。

A.1000VB.220VC.380VD.1000KV9、从供电的角度来说，凡总供电容量不超过()的工厂，可视为小型工厂。

A.500kVAB.100kVAC.5000kVD.1000kV第二章测试题:1、如果中断供电将在政治、经济上造成较大损失的称为A. 一级负荷B. 二级负荷C. 三级负荷D. 保安负荷2、南方某厂的夏日负荷曲线上P占的时间为10h,冬日负荷曲线上P占的时间11为2h，则年负荷曲线上P占的时间为1A.12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,T为4000h则年平均负荷为maxA.800kWB.19200kWC.1752kWD.159.87kW4、某电焊变压器铭牌额定容量S=42KVA暂载率£ %=60功率因数N NCOS)=0.62 , n =0.85，给该电焊变压器供电的支线负荷P为N CA.20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为:有功电度600万度，无功电度7480万度，则该厂的平均功率因数为A.0.78B.0.62C.0.56D.0.4446、某厂全年用电量为800X 10kW.h,原功率因数为0.67，现欲补偿到0.9，则装设BW--10.5--14--1 型电容器个数为A.41 个B.35.6 个C.36 个D.42 个7、变压器的有功功率损耗由___两部分组成A. 有功损耗和无功损耗B. 铁损和铜损C. 电阻损耗和电抗损耗D. 以上都不对8、满负荷的负荷指的是。

《供配电技术》复习题一、填空题:1．当正常照明因故障停电时，供继续工作用的备用照明叫 。

（应急照明）。

2．标注s 32*13—的含义是 。

(3套灯具,每套含1只32W 灯管,吸顶安装）3．照明对电压质量的要求有是 和 在允许的范围内。

（电压偏差和电压波动）4. 智能集中式电能计量管理系统主要由 部分组成。

（电脑、网络、用电控制柜）5．荧光灯回路中电容器的作用是改善灯电路的 ，对荧光灯线路消耗的 起补偿作用。

（功率因数，无功功率）6．住宅内的照明线路按规定应采用 导线,线芯截面一般用 ，或经过负荷计算后查表求得照明配电干线和分支线截面。

（铜芯绝缘，2.5㎜²)7．表征电能质量的基本指标是 。

我国采用的工频是 。

（电压与频率，50Hz ）8．在进行负荷计算时， 法一般用于用电设备台数较多，各台设备容量相差不悬殊的用电系统.通常用于干线、变配电所的负荷计算。

在计算负荷时， 不仅考虑了用电设备组的平均最大负荷，而且考虑了少数大容量设备运行时对总负荷的附加影响。

（需要系数法，二项系数法）.9．车间供电线路各种敷设方式主要有： ， ， , .(1）绝缘子明敷方式，2)穿管敷设方式，3）电缆桥架敷设方式,4）电缆沟敷设方式。

）12．车间照明方式有： , , 。

［（1)正常照明，2）应急照明，3)局部照明。

]11．架空线路中的横担的作用是:用来安装 以支持导线的，安装在电杆的上部.一般配电线路上常用的横担有木横担、 和瓷横担。

（[绝缘了(瓷瓶），铁横担］12．架空线路中的导线应具备的主要条件是： 、 、密度小、价格低、耐腐蚀。

（导电性能好、机械强度高、)。

13．从构造上来看，电缆的基本构造主要由 ， , 三部分组成。

(导电线芯，绝缘层 ,保护层)14．15．16．17．18．19．20．二、问答题：1．怎样才能减小电压偏移？答：减小电压偏移的措施有：1)正确选择电力变压器的电压分接头或采用有载调压的电力变压器；2）降低供配电系统的阻抗；3）尽量使三相系统的负荷均衡；4)合理地调整系统的运行方式；5）采用无功功率补偿装置.2。

供配电技术期末复习资料一一填空题1、电力系统是由发电厂、变电所、电力线路和电能用户组成的一个整体。

2、变电所的功能是接受电能、变换电能和分配电能。

配电所的功能是接受电能和分配电能。

换流站的功能是用于交流电流和直流电能的相互转换。

3、高压配电所集中接收6〜10KV电压，再分配到附近各变电所和高压用电设备。

一般负荷分散、厂区大的大型企业需设置高压配电所。

4、对供配电的基本要求是安全、可靠、优质、经济。

5、如图所示，发电机G的额定电压为10.5KV，变压器1T 的额定电压为10.5 / 38.5KV ，变压器2T的额定电压为35 / 10.5KV ，变压器3T的额定电压为10 / 0.4KV 。

6、电力系统中性点的运行方式有四种：中性点不接地系统、中性点经消弧线圈接地系统、中性点经电阻接地系统、中性点直接接地系统。

7、中性点的运行方式主要取决于单相接地时电气设备绝缘的要求和对供电可靠性的要求。

& 我国3〜63KV系统，一般采用中性点不接地运行方式;当3〜10KV系统接地电流大于30A, 20〜63KV系统接地电流大于10A时，应采用中性点经消弧线圈接地的运行方式；110KV及以上系统和1KV以下的低压系统，采用中性点直接接地运行方式。

9、当中性点不接地系统的单相接地电流超过规定值时，为了避免产生断续电弧，引起过电压和造成短路，减小接地电弧电流，中性点应经消弧线圈接地。

10、电能的质量指标为电压、频率和可靠性。

11、电压偏离是电压偏移额定电压的幅度。

12、电压波动是指电压的急剧变化。

13、周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒服的现象，称为闪变。

14、我国将电力负荷按其对供电可靠性的要求划分为三类。

15、一级负荷应由两个独立电源供电。

16、二级负荷应由两回线路供电。

17、按其工作制，电力负荷可分为连续工作制负荷、短时工作制负荷和反复短时工作制负荷。

18、反复短时工作制负荷可用负荷持续率来表示。

一、填空题1. 电力系统运行状态包括正常运行状态、不正常运行状态和故障状态。

2. 最大短路电流是指在被保护范围末端，在最大运行方式下的三相短路电流。

3. 校验电流保护的灵敏系数时，最小短路电流是指在被保护范围末端，在最小运行方式下的两相短路电流。

4. 继电保护由三部分组成，即测量部分、逻辑部分和执行部分。

5 消弧线圈可以有欠补偿、过补偿及完全补偿三种补偿方式。

6．电力系统继电保护的基本性能要求有选择性、速动性、灵敏性和可靠性。

7. 限时电流速断保护的选择性是靠动作电流值和动作时间来保证的。

8. 限时电流速断保护能保护的范围为本线路的全长和下一条线路的一部分。

9. 瞬时电流速断保护的保护范围为本线路（前面）一部分。

10. 电流保护的三种基本接线方式是三相星形接线（完全星形接线）、两相星形接线（不完全星形接线）和两相电流差接线。

11. 距离保护实际上是测量保护安装处至故障点之间阻抗的大小，故又称为阻抗保护。

12. 全阻抗继电器受故障点过渡电阻的影响比方向阻抗继电器小。

13. 距离保护中，保护离短路点越近受过渡电阻影响越大。

14. 特性圆在+R轴方向上所占面积越大，受过渡电阻影响越小。

15. 纵联差动保护实际接线方式：环流法和均压法。

16. 高频保护是以输电线路本身作为通信通道的纵联保护。

17. 高频通道分为相-相制和相-地制两种方式，我国一般采用相-地制。

18. 高频信号的利用方式可以分为经常有高频和经常无高频两种方式。

电力系统中广泛采用经常无高频方式。

19. 高频保护以其传送信号性质的不同，可以分为传送闭锁信号、允许信号和跳闸信号三种类型。

20．高频闭锁方向保护的动作条件是功率方向为正和收不到高频载波信号。

21. 相差高频保护是利用高频电流信号，比较被保护线路两侧工频电流的相位，从而决定其是否动作的一种保护。

22. 轻瓦斯保护动作于发信；重瓦斯保护动作于跳闸。

23. 电力变压器的两大主保护分别是瓦斯保护和纵联差动保护或电流速断保护。

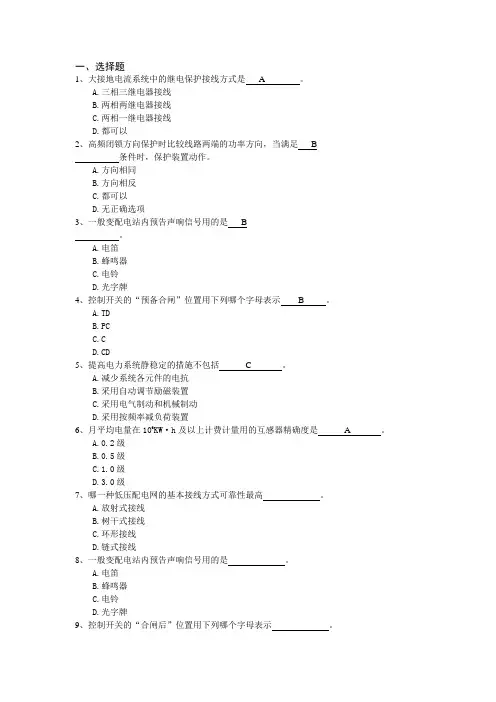

一、选择题1、大接地电流系统中的继电保护接线方式是 A 。

A.三相三继电器接线B.两相两继电器接线C.两相一继电器接线D.都可以2、高频闭锁方向保护时比较线路两端的功率方向，当满足 B条件时，保护装置动作。

A.方向相同B.方向相反C.都可以D.无正确选项3、一般变配电站内预告声响信号用的是 B。

A.电笛B.蜂鸣器C.电铃D.光字牌4、控制开关的“预备合闸”位置用下列哪个字母表示 B 。

A.TDB.PCC.CD.CD5、提高电力系统静稳定的措施不包括 C 。

A.减少系统各元件的电抗B.采用自动调节励磁装置C.采用电气制动和机械制动D.采用按频率减负荷装置6、月平均电量在106KW·h及以上计费计量用的互感器精确度是 A 。

A.0.2级B.0.5级C.1.0级D.3.0级7、哪一种低压配电网的基本接线方式可靠性最高。

A.放射式接线B.树干式接线C.环形接线D.链式接线8、一般变配电站内预告声响信号用的是。

A.电笛B.蜂鸣器C.电铃D.光字牌9、控制开关的“合闸后”位置用下列哪个字母表示。

A.PTB.PCC.CD.CD10、提高电力系统动稳定的措施不包括。

A.采用自动重合闸装置B.采用电气制动和机械制动C.变压器中性点经小电阻接地D.采用按频率减负荷装置11、下列哪一项不属于五大发电公司是。

A.中国国电集团公司、中国华能集团公司B.中国大唐集团公司C.中国华电集团公司D.中国能源建设集团公司12、下列哪一项是属于南方电网的是。

A.河南省电网公司B.湖南省电网公司C.湖北省电网公司D.云南省电网公司13、我国220KV及以上电压等级的电力系统是属于。

A.中性点直接接地方式B.中性点不接地方式C.中性点经消弧线圈接地方式D.以上选项都不对14、电网装机容量为300万千瓦以上时，在电力系统正常情况下频率可上下波动。

A.0.2 HzB.0.5 HzC.0.8 HzD.1.0 Hz15、GN8-10/600中第一个字符G表示是 B 。

供配电技术复习题及答案第一章1、平均额定电压的应用场合为A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量?供电电压允许偏差》规定:10kV及以下三相供电电压允许偏差为A.?10%B.?7%C.?5% ，7%，,10%4、人们俗称的“地线”实际上是A.中性线B.保护线C.保护中性线D.相线5、如果系统中的N线与PE线全部分开，则此系统称为( )系统。

A.TN-CB.TN-SC.TN-C-SD.TT6、中性点不接地的电力系统当发生单相接地时，正常相对地电压A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的倍7、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为A.不接地B.直接接地C.经消弧线圈接地D.随便8、我们通常以( )为界线来划分高压和低压。

A.1000VB.220VC.380VD.1000KV9、从供电的角度来说，凡总供电容量不超过( )的工厂，可视为小型工厂。

A.500kVAB.100kVAC.5000kVD.1000kV第二章测试题:1、如果中断供电将在政治、经济上造成较大损失的称为A.一级负荷B.二级负荷C.三级负荷D.保安负荷2、南方某厂的夏日负荷曲线上P占的时间为10h，冬日负荷曲线上P占的时间11为2h，则年负荷曲线上P占的时间为 1A.12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,T为4000h则年平均负荷为 maxA.800kWB.19200kWC.1752kWD.159.87kW4、某电焊变压器铭牌额定容量S=42KVA暂载率ε%=60功率因数N NCOSφ=0.62，η=0.85，给该电焊变压器供电的支线负荷P为 N CA.20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为:有功电度600万度，无功电度7480万度，则该厂的平均功率因数为A.0.78B.0.62C.0.56D.0.4446、某厂全年用电量为800×10kW.h,原功率因数为0.67，现欲补偿到0.9，则装设BW--10.5--14--1型电容器个数为A.41个B.35.6个C.36个D.42个7、变压器的有功功率损耗由___两部分组成A.有功损耗和无功损耗B.铁损和铜损C.电阻损耗和电抗损耗D.以上都不对8、满负荷的负荷指的是。

供配电技术试题及答案3篇供配电技术试题及答案1一、填空题(每题2 分，共20 分)1、配电所的任务是( 接收)和( 分配)电能。

2、电压偏差是指电气设备的( 端电压)和( 额定电压)之差。

3、用电设备的额定电压要与( 同级电网)的.额定电压相同。

4、短路全电流为( 周期分量)和( 非周期分量)之和。

5、熔断器主要是对电路和设备进行( )保护。

6、我国供电系统规定的工频是( )HZ。

7、线路主要由( )，横担，绝缘子，( )构成。

8、工厂电力线路的接线方式有( )、( )和环形接线。

9、工厂供电系统的过电流保护装置有( )、( )和继电保护。

10、继电器按用途分为( )和( )两类。

二、判断题(每题2 分，共20 分)1、一般中型工厂电源进线电压是6-10KV。

( )2、频率和电压是衡量电能质量的两个参数。

( )3、高压负荷开关有灭弧装置，可以断开短路电流。

( )4、电力系统发生短路故障会产生电动力效应和热效应。

( )5、工厂提高功率因数的方法是并联电容。

( )6、断路器可进行短路保护和过流保护。

( )7、配电所主要设备是变压器。

( )8、负荷开关能带负荷通断电路。

( )9、工厂的低压配电电压一般采用220/380V。

( )10、电压互感器工作时二次侧不得短路。

( )三、简答题(每题10 分，共50 分)1、工厂供电对工业有什么重要作用?对工厂供电工作有什么要求?2、什么叫短路?短路的原因有哪些?他对电力系统有哪些危害?3、工厂的用电设备按工作制可分哪几类?每一类的工作特点如何?并各列举一种设备。

4、电力负荷的含义是什么?电力负荷按重要性分哪几级?各级电力负荷对供电电源有什么要求?5、为保证供电系统安全、可靠、优质、经济运行，选择导线和电缆截面要满足什么条件?四、计算题(每题10 分，共10 分)已知某机修车间的金属切削机床组,拥有电压为380V的三相电动机7、5 KW3台,4 KW8台,3 KW17台,1、5 KW10台、试用需要系数法确定此线路上的有功计算负荷、无功计算负荷、视在计算负荷、计算电流。

第一章绪论1、电力系统运行的要求：安全、可靠、优质、经济2、用电设备的额定电压Ur与所连接系统的标称电压Un一致3、发电机的额定电压Ur.G比所连接电网的系统标称电压Un高5%。

用于补偿线路的电压损失。

（6kV发电机额定电压为6.3kV，10——10.5）4、电力变压器的额定电压：一次绕组：直接接于发电机出线端，则其额定电压应与发电机额定电压相同。

当接于电网时，则等于电网标称电压。

二次绕组：当二次侧线路较短时，比电网标称电压高5%，用来补偿负载内部的电压损失；当二次侧输电线路较长时，考虑线路电压损失，则应比电网标称电压高10%。

5、中性点不接地系统——除保护或测量用途的高阻抗接地以外，中性点不接地的系统。

6、中性点不接地系统发生单相接地故障时，非故障相的对地电压升至电源相电，而故障相的对地电容电流将升至正常工作的3倍。

7、当单相接地故障电容电流不大于10A时，可采用中性点不接地方式；当大于10A又需在接地故障条件下运行时，应采用中性点谐振接地方式（消弧线圈接地）。

8、中性点谐振接地系统——一个或多个中性点通过具有感抗的器件接地的系统。

9、中性点直接接地系统优点：非故障相对地电压仍为相电压缺点：供电可靠性因接地故障而中断。

110KV及以上的超高压系统采用电源中性点直接接地方式，以降低电气设备的绝缘水平和造价，防止接地故障后引起的过电压10、TN系统：电源端中性点直接接地，而装置的外露可导电部分是利用保护导体连接到那个接地点上。

T接地，N不接地，S五线，C四线TN-C-S系统：三相先四后五线系统TN-S系统广泛应用在对安全要求及抗电磁干扰要求较高的场所，如办公楼、实验楼、居民楼。

在设有配电变电所的建筑中TN-S是最好的选择；TN-C系统不适用于对抗电磁干扰和安全较高的场所；TN-C-S系统自电源到建筑物内电气装置采用经济的TN-C，对安全及抗电磁要求高的场所用TN-S。

11、TT系统：只有一点（中性点）直接接地，而电气装置的外露可导电部分则是被接到独立于电源系统接地的接地极上。

供配技术复习资料(解答)一、填空题1、对于高压长线路，首端电压应高于电网电压10％。

对于低压短线路，首端电压应高于电网电压5％。

2、在6～10KV的供电系统中，当系统发生单相对地短路时，非故障相的对地电压变为正常工作时相电压的倍；故障相对地电容电流为正常工作时对地电容电流的 3 倍；三相线电压保持不变。

3、若按最大负荷来运行，全厂全年的电能被消耗完所用的时间称为最大负荷年利用小时。

4、变电所的任务是接受电能、变换电压和分配电能。

5、双电源双变压器的变电所，电气主结线通常采用桥式接线方式。

6、衡量电能质量的指标是电压、频率和波形。

7、在低压断路器中，热脱扣器的过载保护是利用加热双金属片来实现的。

8、电流互感器的作用是变流和隔离。

9、在供电系统的电流保护中，上下级保护之间的动作选择性，过电流保护是靠整定时间来保证的，速断保护是靠整定电流来保证的。

10、在断路器的控制回路中，灯光和音响报警信号是根据控制开关的操作手柄位置和断路器实际位置的不对应原理实现的。

11、我国规定在一般正常环境条件下，安全电压是50 V，安全电流是30 mA.S 12、如下图所示供电系统，试确定A、B、C各点的额定电压。

～10.5KV 系统A T1 T2 T3 B C 35KV 10KV线路220/380V线路A、38.5KV B、11 KV C、230/400V 13、电力系统中性点的运行方式通常有不接地、经消线圈接地和直接接地；在6～10KV的供电系统中，中性点通常采用不接地运行方式。

14、电气设备选择的一般原则是按正常情况选择，按故障情况校验。

15、工业企业厂区高压线路常用的基本接线方式有放射式、树枝式、和环状式。

16、在供电系统中，对过电流保护装置的基本要求是选择性、可靠性、速动力性、灵敏性。

17、动作时间与短路电流大小无关的保护称为定时限保护。

动作时间与短路电流大小成反比关系的保护称为反时限保护。

18、低压断路器主要有电磁脱扣器，热脱扣器和分励脱扣器等组组成。

模块测试卷一答案一、填空题（30%）1. 把由各种类型发电厂中的发电机、升降压变压器、输电线路和电力用户连接起来的一个发电、输电、变电、配电和用电的统一的整体称为电力系统2. 水力发电厂主要分为堤坝式水力发电厂、引水式水力发电厂和混合式水力发电厂。

3. 根据变电所在电力系统中所处的地位和作用，可分为枢纽变电所、中间变电所、地区变电所、工厂企业变电所和终端变电所。

4. 配电网电压等级为110kV及以下，其中电压等级为3kV～110kV的，称为高压配电网；配电变压器低压侧引出的0.4kV配电网，称为低压配电网。

5. 通常电压在1kV以下的称为低压，1 kV到10 kV的称中压，高于10 kV低于330 kV 的称高压。

6. 对大中型工厂来说，通常来说采用35~110 kV作为供电电压，而对于中小型工厂来说，通常来说采用6 kV、10 kV作为供电电压。

7. 电压偏差是指电气设备的实际端电压与其额定电压之差，通常用它对额定电压的百分比来表示。

8. 根据用户的重要程度及对供电可靠性的要求，可将电力负荷分为三级。

9. 供配电系统一般由工厂降压变电所（或称为工厂总降压变电所）、高压配电线路、车间变电所、低压配电线路和用电设备组成。

二、判断题（20%）1. 电力系统就是电网。

（×）2. 核能发电厂的发电过程是核裂变能→热能→电能。

（×）3. 变电所的作用是接受电能和分配电能。

（×）4. 把将交流电变换为直流电，或把直流电变换为交流电的场所，称为变流所。

（√ ）5. 工厂总降压变电所是把35kV～110kV电压降压为1kV电压向车间变电所供电。

（×）6. 电力网按电压高低和供电范围的大小可分为地方电网、区域电网、超高压电网。

（√ ）7. 二级负荷对供电无特殊要求。

（×）8.中性点直接接地或经低电阻接地系统称为大接地电流系统。

（√ ）9. 低压配电系统，按保护接地的型式，分为TN系统、TS系统和IT系统。

供配电技术考试复习题一.填空题（每空2分，共30分）1. 电力系统是由 发电厂 、 电力网 和用电设备组成的统一整体。

2 “计算负荷”是按 发热 条件选择导体和电器设备时使用的一个假想负荷。

3. 某汽车制造厂年产量为2万辆汽车，年最大负荷利用小时数h T 5000max =，每生产一辆汽车耗电量h kW ⋅=2000ω/辆，该厂最大有功功率为=max P 8000 kW 。

4. 电气主接线的基本形式包括： 单母线 接线、 双母线 接线、 桥形 接线和 线路－变压器组单元 接线。

5. 短路的主要类型包括： 三相短路 、 两相短路 、两相接地短路和 单相短路 。

6. 已知变压器额定容量MVA S n 15=，短路电压百分数相等5.10%=d U ，若令基准容量MVA S j 100=，则变压器电抗标幺值为 0.7 。

7. 载流导体和电器承受短路电流热效应而不致损坏的能力，称为 热稳定性 。

8. 高压负荷开关可与 高压熔断器 相串联，切除短路电流。

9. 反时限过电流保护装置的主要元件是 感应 型电流继电器。

二.判断对错题（每题2分，共30分）1. 我国规定：各级额定电压允许偏差一般为±5%n U 。

（ √ ）2. 一级负荷要求有两个独立电源供电。

（ √ ）3. 负荷计算的目的是为了在工厂供电设计中正确地选择导体和各种供电设备。

（ √ ）4. 总降压变电所主变压器一般应装设一台。

（ × ）5. 只装一台主变压器时，应满足额定容量bn S ≥总计算负荷jS S 的条件。

（ √ ）6. 无限大容量系统是指供电电源的内阻抗为无穷大的系统。

（ × ）7. 低压系统一般采用有名值法计算短路电流，高压系统一般采用标幺值法计算短路电流。

（ √ ）8. 隔离开关具有足够强的灭弧能力，可以接通和断开正常负荷电流。

（ × ）9. 断路器自动合闸和自动分闸完全不需要操作人员手动操作。

2006年注册电气工程师（供配电）专业考试概念题（上午卷）一、单项选择题（共40题，每题1分。

每题的备选项中只有一个最符合题意）1-10.(旧大纲题目-略）11．“间接电击保护”是针对下面哪一部分的防护措施？（A）电气装置的带电部分（B）在故障情况下电气装置的外露可导电部分（C）电气装置外（外部〕可导电部分（D）电气装置的接地导体答案：B12．在爆炸性危险环境的2区，不能选用下列哪一种防爆结构的绕线型感应电动机？（A）隔爆型（B）正压型（C）增安型（D）无火花型答案：D13．某栋25层普通住宅，建筑高度为73米，根据当地航空部分要求需设罝航空障碍标志灯，该楼消防设备用电按―级负荷供电，客梯、生活水泵电力及楼梯照明按二级负荷供电，除航空障碍标志灯外的其余用电设备按三级负荷供电。

该楼的航空障碍标志应按下列哪一项要求供电？（A）一级负荷（B）二级负荷（C）三级负荷（D）一级负荷中特别重要负荷答案：A14．周期或短时工作制电动机的设备功率，当采用需要系数法计算负荷时，应将额足功率统一换算到下列哪一项负荷持续率的有功功率？（A）τ=25%（B）τ=50%（C）τ=75%（D）τ=100%答案：A15．某配电回路中选用的保护电器符合《低压断路器》（1284-85）的标准，假设所选低压断路器瞬时或短延时过电流脱扣器的整定电流值为2kA，那么该回路的短路电流值不应小于下列哪个数值？ B（A）2.4kV（B）2.6 kV（C）3.0 kV （D）4.0 kV16．并联电容器装置设计，应根据电网条件、无功补偿要求确定补偿容量。

在确定单台电容器额定容量时，下列哪种因素是不需要考虑的？（A）电容器组设计容量（B）电容器组每相电容串联、并联的台数（C）宜在电容器产品额定容量系列的优先值中选取（D）电容器级接线方式（星形、三角形）答案：D17．以下是10kV变电所布置的几条原则，其中哪一组是符合规定的？ B（A）变电所宜单层布置，当釆用双层布置时，变压器应设在上层，配电室成布置在底层（B）当釆用双层布置时，设于二层的配电室设搬运设备的通道、平台或孔洞（C）有人值班的变电所，由于10kV电压低，可不设单独的值班室（D）有人值班的变电所如单层布置，低压配电室不可以兼作值班室18．油重为2500kg以上的屋外油浸变压器之间无防火墙时，变压器之间的最小防火净距，哪一组数据是正确的？（A）35kV及以下为5m，63kV为6m，110kV为8m（B）35kV及以下为6m，63kV为8m，1101kV为10m（C）35kV及以下为5m，631kV为7m，110kV为9m（D）35kV及以下为4m，63kV为5 m，110kV为6m答案：19．对于低压配电系统短路电流计算中，下列表述中哪一项是错误的？（A）当配电变压器的容量远小于系统容量时，短路电流可按无限大电源容量的网络进行计算（B）计入短路电路各元件的有效电阻，但短路的电弧电阻、导线连接点、开关设备和电器的接触电阻可忽略不计（C）当电路电阻较大，短路电流直流分量衰减较快，一般可以不考虑直流分量（D）可不考虑变压器高压侧系统阻抗答案：D20．三相短路电流的峰值发生在短路后的哪一个时刻？（A）0.01s（B）0.02s（C）0s（D）0.005s答案：21．在选择高压电器设备时，对额定电压、额定电流、机械荷载、额定开断电流、热稳定、动稳定、绝緣水平，均应考虑的是下列哪种设备？（A）隔离开关（B）熔断器（C）断路器（D）接地开关答案：22．某10kV线路经常输送容量为850kVA，该线路测量仪表用的电流互感器变比宜选用下列哪一参数？（A）50/5 （B）75/5（C）100/5 （D）150/5答案：23．低压配电系统中，采用单芯导线保护中性线（PEN线）干线，当截面为铜材时不应小于下列哪一项数值？（A）2.5mm2（B）4 mm2（C）6 mm2（D）10 mm2答案：24．交流系统中，35kV及以下电力电缆缆芯的相间额定电压，按规规定不得低于使用回路的下列哪项数值？（A）工作线电压（B）工作相电压（C）133%工作线电压（D）173%工作线电压25．下列哪项容不符合在保护装置设置的指示信号的要求？（A）在直流电压消失时不自动复归（B）必须启动音响报警（C）能分别显示各保护装置的动作情况（D）对复杂保护装置，能分别显示各部分及各段的动作情况26．计算35kV线路电流保护时，计算人员按如下方法计算，请问其中哪项计算是错误的？（A）主保护整定值按被保护区末端金属性三相短路计算（B）校验主保护灵敏系数时用系统最大运行方式下本线路三相短路电流除以整定值.（C）后备保护整定值按相邻电力设备和线路末端金属性短路计算.（D）校验后备保护灵敏系数用系统最小运行方式下相邻电力设备和线路末端产生最小短路电流除以整定值答案：27．―座桥形接线的35kV变电所，若不能从外部引入可靠的低压备用电源时，考虑所用变压器的设置时，下列哪项选择是正确的？（A）宜装设两台容量相同可互为备用的所用变压器（B）只装设一台所用变压器（C）应装设三台不同容量的所用变压器（D）应装设两台不同容量的所用变压器答案：28．第二类防雷建筑物，防直击雷的避雷装置每根引下线的冲击接地电阻不应大于多少？（A）30Ω（B）20Ω（C）10Ω（D）5Ω答案：29．某第一类防雷建筑物，当地土壤电阻率为300Ω·m，其防直击雷的接地装置围绕建筑物敷设成环形接地体，当该环形接地体所包围的面积为100m2时，请判断下列哪一个说法是正确的？（A）该环形接地体需要补加垂直接地体4m（B）该环形接地体需要补加水平接地体4m（C）该环形接地体不需要补加接地体（D）该环形接地体需要补加垂直接地体2m两根答案：30．对于采用低压IT系统供电要求场所，其故障报警应采用哪种装置？（A）绝缘监视装置（B）剩佘电流保护器（C）电压表（D）过压脱扣器答案：31．380V电动机外壳釆用可靠的接地后，请判断下面哪一种观点是正确的？（A）电动机发生漏电时，外壳的电位不会升高，因此人体与之接触不会受到电击（B）电动机发生漏电时，外壳的电位有升高，但由于可靠的接地，电位升高很小，人体与之接触不会受到电击（C）电动机发生漏电时，即使设备已可靠接地，人体与之接触仍有电击的危险（D）因为电动机发生漏电时，即使设备已可靠接地，人体与之接触仍有电击的危险。
