光电子技术第6章平板显示器件

  • 格式：ppt
  • 大小：2.12 MB
  • 文档页数：34

下载文档原格式

  / 34

合集下载

平板显示器件课件

平板显示器件课件
。
工作时，通过施加电压来控制液晶分子 在电场作用下的排列，从而实现对图像
的显示。
柔性显示器件结构与特点
柔性显示器件主要由上下两个基板组 成，中间是液晶显示单元和薄膜晶体 管。
下基板则是薄膜晶体管的制作平台， 包括半导体层、绝缘层、电极层等。
上基板覆盖着彩色滤光片和导电层， 用于实现图像显示和外部电路的连接 。平板显 Nhomakorabea器件课件
目录
• 平板显示器件概述 • LCD显示器件 • OLED显示器件 • 柔性显示器件 • 平板显示器件性能评价与测试 • 平板显示器件未来发展趋势与挑战
01
平板显示器件概述
定义与分类
定义
平板显示器件是指一种采用平板显示技术来实现信息显示的器件，如液晶显示 （LCD）、有机发光二极管（OLED）、电子纸（E-Paper）等。
06
平板显示器件未来发展趋势与挑 战
高分辨率、大尺寸、低功耗技术发展
总结词
高分辨率、大尺寸和低功耗是平板显示器件未来的重要发展趋势。
详细描述
随着消费者对视觉体验要求的提高，高分辨率技术能够提供更加细腻、清晰的图像，大尺寸技术则能满足更大视 野和更多信息展示的需求。同时，低功耗技术有助于提高设备续航能力，满足移动设备等应用场景的需求。
时序控制
LCD的时序控制电路负责控制图像 数据的读取和传输时序，确保图像 正确显示。
03
OLED显示器件
OLED工作原理
荧光材料发光原理
OLED采用荧光材料发光，即电 子与空穴结合后释放出光能。
有机材料特性
OLED中的有机材料具有高亮度 、高色域和低能耗等优点。
发光层结构
OLED发光层采用薄膜结构，可 实现全固态器件。

平板显示技术基础—王丽娟—习题答案教材

平板显示技术基础—王丽娟—习题答案教材

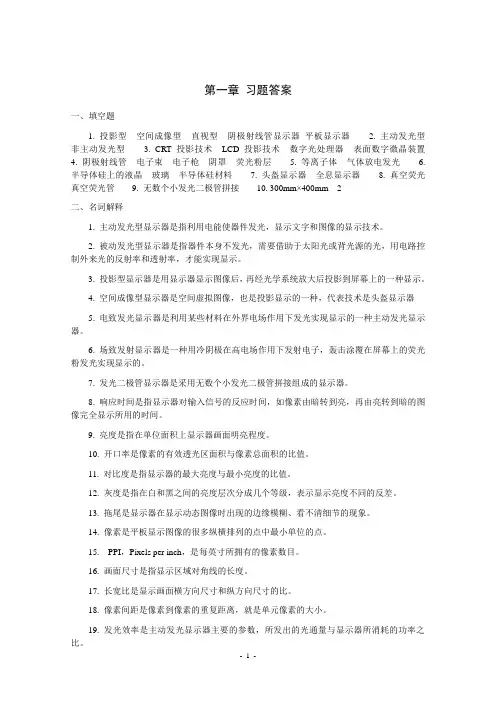

第一章习题答案一、填空题1. 投影型空间成像型直视型阴极射线管显示器平板显示器2. 主动发光型非主动发光型3. CRT投影技术LCD投影技术数字光处理器表面数字微晶装置4. 阴极射线管电子束电子枪阴罩荧光粉层5. 等离子体气体放电发光6. 半导体硅上的液晶玻璃半导体硅材料7. 头盔显示器全息显示器8. 真空荧光真空荧光管9. 无数个小发光二极管拼接10. 300mm×400mm 2二、名词解释1. 主动发光型显示器是指利用电能使器件发光，显示文字和图像的显示技术。

2. 被动发光型显示器是指器件本身不发光，需要借助于太阳光或背光源的光，用电路控制外来光的反射率和透射率，才能实现显示。

3. 投影型显示器是用显示器显示图像后，再经光学系统放大后投影到屏幕上的一种显示。

4. 空间成像型显示器是空间虚拟图像，也是投影显示的一种，代表技术是头盔显示器5. 电致发光显示器是利用某些材料在外界电场作用下发光实现显示的一种主动发光显示器。

6. 场致发射显示器是一种用冷阴极在高电场作用下发射电子，轰击涂覆在屏幕上的荧光粉发光实现显示的。

7. 发光二极管显示器是采用无数个小发光二极管拼接组成的显示器。

8. 响应时间是指显示器对输入信号的反应时间，如像素由暗转到亮，再由亮转到暗的图像完全显示所用的时间。

9. 亮度是指在单位面积上显示器画面明亮程度。

10. 开口率是像素的有效透光区面积与像素总面积的比值。

11. 对比度是指显示器的最大亮度与最小亮度的比值。

12. 灰度是指在白和黑之间的亮度层次分成几个等级，表示显示亮度不同的反差。

13. 拖尾是显示器在显示动态图像时出现的边缘模糊、看不清细节的现象。

14. 像素是平板显示图像的很多纵横排列的点中最小单位的点。

15. PPI，Pixels per inch，是每英寸所拥有的像素数目。

16. 画面尺寸是指显示区域对角线的长度。

17. 长宽比是显示画面横方向尺寸和纵方向尺寸的比。

2020年智慧树知道网课《材料概论》课后章节测试满分答案1

2020年智慧树知道网课《材料概论》课后章节测试满分答案1

第一章测试1【判断题】 (10分)材料是人类社会生活的精神基础。

A.对B.错2【判断题】 (10分)青铜是铜锡合金。

A.对B.错3【判断题】 (10分)芯片是各种集成电路和原件刻蚀在线路板上的一个综合体。

A.错B.对4【判断题】 (10分)日常生活中家庭用到的空调洗衣机、冰箱电视的壳体材料基本是塑料这种高分子材料。

A.错B.对5【单选题】 (10分)材料是人类用于制造各种产品和有用物件的（）。

A.生产力B.原料C.设备D.物质6【单选题】 (10分)恩格斯曾经这样论述，人类从低级阶段向文明阶段的发展，是从学会制开始的。

A.青铜器B.瓷器C.陶器D.铁器7【单选题】 (10分)目前风力发电机叶片所用的材料为。

A.高分子材料B.金属材料C.无机非金属材料D.复合材料8【多选题】 (10分)根据材料对社会历史发展作用，人类社会按照材料命名可以包括的时代为。

A.铁器时代B.新材料时代C.石器时代D.青铜器时代E.硅时代9【多选题】 (10分)以金属为主制造的建筑物包括。

A.金门大桥B.港珠澳大桥C.埃菲尔铁塔D.世界贸易中心大厦E.三峡大坝10【多选题】 (10分)超导计算机中的运算速度可以达到每秒8000万次，元件完全不发热。

这些优异性能主要基于超导陶瓷的基本特征。

A.完全抗磁性B.高度绝缘性C.完全导电性D.良好导热性E.完美半导体第二章测试1【判断题】 (10分)材料的组成与结构决定了材料的基本性质。

A.错B.对2【判断题】 (10分)材料合成是把原子和分子通过分子间作用力的方式结合起来，最终变成有着微观结构的宏观材料。

A.错B.对3【判断题】 (10分)原子的核外电子,包括原子核，是可以借助于显微镜这样的设备观察到的。

A.对B.错4【判断题】 (10分)金属键就是带正电荷的金属原子与核外带负电荷的自由电子通过静电作用而形成的化学键。

A.对B.错5【单选题】 (10分)材料的宏观尺度，就是通过人的肉眼可以见到的超过人眼极限分辨率以上的尺度。

光电子技术概论

光电子技术概论

§1、问题的提出及概述
•什么是“光电子学”； •什么是“光电子技术”； •什么是“光电子技术基础”；
光电子技术
光通信
无线光通信
量子通信
宽带、高速、长距离（干线，点对点）
城域网
无线接入网
光传感
光纤传感
医疗诊断
生物信息
环境监测
安全监测
其它：光盘、存储、条形码、加工、武器……
波分复用光通信系统
Wavelength Division Multiplexing (WDM)Erbium Doped Fiber Amplifier (EDFA)
➢ 将电子学使用的电磁波频率提高到光频，产生电子 学所不可能产生的许多新功能。
➢
以前由电子方法实现的任务现在用光学方法来
完成 ——光电子学，研究光子与束缚电子的
相互作用，是光子学的第一个阶段。
➢ 激光器的发明(1960年)是20世纪的重大成就之一是 继原子能、半导体、计算机后的又一重大发明
➢ 计算机延伸了人的大脑 而激光延伸了人的五官 是探索大自然奥秘的超级“探针”
光电子技术
ELECTRONIC TECNOLOGY
本书主要内容
绪论 第1章 光电系统中的常用光源 第2章 光辐射的调制 第3章 光辐射探测器 第4章 光电成像器件 第5章 光存储器 第6章 平板显示器件
绪论
➢ §1、问题的提出及概述 ➢ §2、光电子学与光电子技术简介 ➢ §3、 光电子信息产业的重要性 ➢ §4 、光电子技术的应用 ➢ §5 、本课程的主要内容 ➢ §6 、本课程学习方法、要求
信号
λ1
发射机
光放大器
λ1
功放
预放
λn 复用器
光通信：光波频率~ 1016Hz, 允许高频调制，

平板显示技术.docx

平板显示技术.docx

平板显示技术Flat Panel Display Technology课程编号： 07370780学分：2学时：30（其中：讲课学时： 30实验学时： 0上机学时： 0）先修课程：发光学与发光材料适用专业：无机非金属材料工程（光电材料与器件）教材：《平板显示技术》，应根裕，胡文波，邱勇等编著，人民邮电出版社， 2002年 10 月第 1版。

开课学院：材料科学与工程学院一、课程的性质与任务：显示技术是目前在人民生活和生产中使用最普遍的光电技术之一，是人类文明的支撑技术。

在 CRT技术出现以后，显示技术不断向前发展，目前已有多种平板显示技术，在生活和生产中扮演着重要的角色。

本门课程是一门讲授当前所发展出来的各种平板显示器件和相关技术的课程，是光电材料与器件专业的专业选修课。

通过对本门课程的学习，帮助学生了解目前主要的平板显示技术及其发展趋势，开阔视野，激发学生对此领域的兴趣，促进学科交叉，激发创新，为今后从事相关科学研究和产品开发打下一定的基础。

本门课程的基本任务是：1、使学生了解各种平板显示器件及其优缺点。

2、使学生了解各种平板显示的基本原理。

3、让学生了解各种平板显示中的材料要求和工艺。

4、让学生了解各种平板显示器件的制备和组装工艺。

二、课程的基本内容及要求：第一章平板显示技术的发展史及其特点1、教学内容（1）显示技术的发展史；（2）显示器件的主要参量；（3）平板显示技术的发展前景。

2、基本要求显示技术的发展史；显示器件的主要参量；平板显示器(FPD)与阴极射线管 (CRT)；平板显示器件的现状及其发展方向；CRT与 FPD的特性比较。

第二章视觉和电视显示基本原理1、教学内容（1）人眼的生理特性；（2）光度学；（3）色度学概要；（4）电视传像原理。

2、基本要求了解眼睛的构造及功能，锥体和杆体细胞，明视觉、暗视觉光谱光效率函数，暗适应和明适应，视敏度和细节视觉，临界闪烁频率，视觉阈限的量子理论与差别感觉阈限；了解光通量和发光强度，照度及距离平方反比定律，亮度及朗伯定律；了解颜色的基本特性及颜色混合，色觉理论，人眼对颜色的辨别能力和彩色视野，色度图；了解图像的特点与组成，图像的顺序传送，电视扫描，同步和消隐，全电视信号，电视图像信号，按人眼视觉特点确定电视标准，彩色电视信号的传输，彩色电视的制式，高清晰度电视等概念。

平板显示技术教(学)案

平板显示技术教(学)案
教学基本容
LCD的制造简介
LCD制造所必用的掩模版
ITO导电极光刻工艺
特殊制程（TopCoat制程）
PI膜定向工艺
丝网印刷与空盒制作工艺
切割、分条工艺
灌注液晶与封口工艺
检测
偏光片制程与贴片工艺
TFTLCD的制造工艺流程
液晶显示器件背光源模组制造工艺
液晶显示器件的连接与装配
液晶显示模块的组装
LCD及LCM的检查
授 课
题 目
PDP显示器显示技术与制造
学 时
4
教学目的与要求
掌握PDP显示的结构和工作原理
了解PDP的制造工艺
教学难点与重点
PDP显示的结构和工作原理
教学方法与手段
讲解
教学基本容
PDP显示结构与工作原理
PDP的分类与特点
PDP制造过程
作业、讨论、辅导答疑
简述PDP单个单元的构造，并分析三原色发光机理
参考
资料
平板显示技术基础大学王丽娟2014年4月
平板显示与3D显示技术 国防工业坚勇 2012年1月
触摸屏实用技术（三菱） 机械工业 王建 2012年9月
授 课
题 目
OLED显示技术与制造
学 时
4
教学目的与要求
掌握OLED的特点与应用
掌握OLED的结构与工作原理
简单了解OLED的制造工艺
教学难点与重点
平板显示的色度量
作业、讨论、辅导答疑
各种颜色的是如何进行显示的
课后
小结
利用光学知识理解不同颜色的形成
参考
资料
平板显示技术基础大学王丽娟2014年4月
平板显示与3D显示技术 国防工业坚勇 2012年1月

平板显示技术课程

平板显示技术课程
最早使用的电子式信息显示器－由阴极射线管 (CRTCathode Ray Tube)构成的示波器。 1897 年，德国的 Braun 发明了最初的显像管－布劳恩管， 也称阴极射线管，主要用于观测波形及相应的测量设 备。 1945年以后，作为接收电视台发送图像的显示技术，获 得巨大市场。 1950 年，美国 RCA 公司完成了荫罩式彩色 CRT 的研制， 1953年日本黑白电视广播开播，1958年中国黑白电视广 播开播。
一. 平板显示技术（Flat Panel Display，FPD) 的发展史及其特点

显示技术的发展史 各种显示器件的发展现状及特点 显示器件的主要参量
1. 显示技术的发展史

信息社会（信息产生、传输、接收显示）
人类获得外界信息的途径（视觉，听觉， 触觉，味觉和嗅觉）


显示技术的重要性（人机对话的窗口，应 用领域：娱乐，工业，军事，交通，教育， 航天，医疗等） 最早的显示器件阴极射线管（Cathode Ray Tube，CRT)发明于1897年
按照颜色可分为： 黑白显示器 单色显示器 多色显示器 彩色显示器 按显示内容、形状分： 数码显示器 字符显示器 轨迹显示器 图表显示器 图形显示器 图像显示器
引言

光电显示器件的分类

按显示原理分类： 按所用显示材料分： 阴极射线管显示(CRT) 固体（晶体和非晶体）显示 液晶显示(LCD) 器 等离子体显示板显示 液体显示器 (PDP) 气体显示器 等离子体显示器 电致发光显示(ELD) 液晶体显示器 发光二极管显示(LED)
1. 显示技术的发展史



早期的显示器(~1970年) 与半导体、计算机技术共同发展(1970~1990) 风靡一时的平板显示器 (FPD)时代(1990～今) 平板显示器与阴极射线管 当前平板显示的最新进展 展望－各种平板显示技术的未来

光电子技术第6章 平板显示器件

光电子技术第6章 平板显示器件
器件，可以做成能弯曲的柔软显示器。 很多有机物都可实现红、绿、蓝，易实现高分辨率
的彩色显示屏。 超轻、超薄（厚度可低于1mm），响应速度是液晶 的1000倍，实现精彩的视频播放－大面积“薄膜电视”
OLED制造成本低，将会逐渐取代 LCD。
OLED将会成为平板显示的主流技术之一。
弯曲的柔软显示器
晶向 显列 示相 的液 主晶 要分 材子 料是 。液
实用中是用30多种单质液晶组成混合液晶。
一、线偏振光在向列液晶中的传播
关于液晶介电常数；定义： //
0 P型液晶； 外电场作用时，分子长轴
方向与外电场平行。
0 N型液晶 ；外电场作用时，分子长轴
方向与外电场垂直。 液晶显示主要使用P型液晶。 P型液晶是正单轴晶体，分子长轴方向就是光轴。
主流
一、彩色AC-PDP工作原 理
双基板型： 对向放电式
单基板型： 表面放电式
表面放电式的一 种实用结构
气体放电 点 火电压Uf
AC-PDP 的驱动：
•维持电压Us
•书写脉冲 •AC-PDP的U存w色AC-PDP的特点和应用
⑵载流子分别从ETL和HTL向EML迁移。
⑶载流子在EML中复合并产生激发子（Exciplex）。 ⑷激发子迁移, 传递能量给发光分子，使其
电子从基态跃迁到激发态。 ⑸激发态电子跃迁回低能态，产生辐射。
OLED是一种高亮度、宽视角、全固化 的主动发光型显示器件。主要优点：
发光亮度可达几百～上万cd/m2，电视才100cd/m2 。 低电压驱动：十几V～几V；功耗低。 有机材料易得，制备工艺简单，易制成大面积显示
TFT-LCD 就 是 目 前 性 能 较 好 的 AM-LCD 器 件。

第六章光电子材料与器件

第六章光电子材料与器件
非线性效应散射损耗
主要由受激的喇曼散射和布里渊散射引起，且只在强入射光功 率激励下才表现出来
6.2 光纤
传输光纤 光纤色散特性
光纤的色散是由于光纤所传信号的不同频率成分或不同模式 成分的群速度不同而引起传输信号畸变的一种物理现象。
由于脉冲展宽，在光通讯中，为了不造成误码，必须降低脉 冲速率，这就将降低光纤通讯的信息容量和品质。而在光纤 传感方面，在需要考虑信号传输的失真度问题时，光纤的色 散也成为一个重要参数。
1 固体激光器的工作原理
固体激光器是研究最早的一类激光器，它以固体作为工作物 质，包括绝缘晶体和玻璃两大类。工作物质是在基质材料中 掺入激活离子(金属离子或稀土离子)而制成。
固体激光器的工作方 式主要分为脉冲和连 续(CW)两大类。
固体激光器的构成通 常包括工作物质、谐 振腔、泵浦光源这三 个基本组成部分
传输光纤
传输光纤主要用于光通信，对光纤性能有两个方面的要求：传 输损耗要低，光纤色散要小。
传输损耗特性
6.2 光纤
传输损耗特性
图6.7 光纤的总损耗谱
6.2 光纤
传输损耗特性 瑞利散射损耗
由于光纤材料—石英玻璃的密度不均匀和折射率不均匀引起
波导效应散射损耗
由于波导结构不规则，从而导致高阶模的辐射形成损耗
6.4 液晶显示材料与器件
1 液晶材料的物理性质
液晶的发现可追溯到19世纪末，1888年奥地利的植物学家 F·Reinitzer在作加热胆甾醇的苯甲酸脂实验时发现，当加热 使温度升高到一定程度后，结晶的固体开始溶解。但溶化后 不是透明的液体，而是一种呈混浊态的粘稠液体，并发出多 彩而美丽的珍珠光泽。当再进一步升温后，才变成透明的液 体。他把这种粘稠而混浊的液体放到偏光显微镜下观察，发 现这种液体具有双折射性。

现代显示技术及设备

现代显示技术及设备

现代显示技术及设备
第1章 绪论
图1.1 光电显示器件的种类
现代显示技术及设备
第1章 绪论

1.2显示参量与人的因素
1.2.1 光的基本特性 光是一种波长很短的电磁波，可见光是光刺 激人眼的感觉，波长范围为380~780nm），频率 为7.5×108~4.0×108MHz，波谱很窄；而电磁 波的波谱范围很广，包括甚低频（VLF）超长波、 低频（LF）长波、中频（MF）中波、高频（HF） 短波、甚高频（VHF）超短波、特高频（UHF） 分米微波、超高频（SHF）厘米微波、极高频 （EHF）毫米微波、红外线、光波、紫外线、X射 线、γ射线等 。
现代显示技术及设备
第1章 绪论

按所用显示材料分类有：固体(晶体和非晶体)、液体、 气体、等离子体、液晶体显示等。 按显示原理分类有：阴极射线管(CRT)、真空荧光管 (VFD)、辉光放电管（GDD）、液晶显示器(LCD)、 等离子体显示器(PDP)、发光二极管(LED)、场致发射 显示器(FED)、电致发光显示器(ELD)、电致变色显示 器（ECD）、激光显示器(LPD)、电泳显示器(EPD)、 铁电陶瓷显示器(PLZT:Transparent Ceramics Display)等等。
现代显示技术及设备
第1章 绪论
2.显示技术的发展历史 – 自1897年德国人布劳恩（Braun）发明阴极射线管 (CRT:Cathode Ray Tube)以来，随着电视广播媒体和计算 机等媒体的出现和发展，显示器件产业取得了极大的进步。 – 全世界第一只球形彩色布劳恩管（ CRT）于 1950 年问世。 当时因为它的体积大、重量沉，而且还拖了一个“尾巴”， 就有人认为不超过10年，它就会被某些平板显示器 （FPD:Flat Panel Display）所替代。殊不知，体积和重量 不是它的缺点，而是存在的问题，如CRT电视机只能做到40 英寸1)以下。但人们关心的屏幕上显示图像的质量，如亮度、 对比度、分辨率、视野角、刷新频率和响应时间等综合性的 视觉性能。 迄今为止，任何平板显示器件的工作性能都不 如CRT。而且，由于它的工作原理很巧妙，本身及相应配合 线路也简单，成本低，所以在显示器件中，CRT的性能价格 比是最高的。2001年，市场规模达到了 2.74亿只、250亿美 元 。

厦门大学849光电子技术2011年考研初试专业课真题答案解析

厦门大学849光电子技术2011年考研初试专业课真题答案解析

《厦门大学光电子技术历年考研真题及答案解析》31/45厦门大学2011年招收攻读硕士学位研究生入学考试试题答案解析科目代码：849科目名称：光电子技术考生须知：答案必须使用黑（蓝）色墨水（圆珠）笔；不得在试题（草稿）纸上作答；凡未按规定作答均不予评阅、判分1、一支He-Ne 激光器发出波长为632.8nm ，功率为4mW 的激光。

该激光束的直径为2mm ，平面发散角为θ=2mrad ，谱线宽为6kHz 。

求辐射亮度和光谱辐射亮度。

【考查重点】：这是第一章的考点，考查辐射度学的基础知识。

【答案解析】：mW emm d mrad 4,2,2=Φ==θ立体角半径mdR 1==θ激光束的半径mm r 1=，则立体角sr R r R S 61014.3222-⨯≈==Ωπ辐射亮度()0,cos =⋅⋅ΩΦ=ϕϕS e e B ，()28/1006.4m sr W e B ⋅⨯=光谱辐射亮度()()314/1042.6m sr W e B e B ⋅⨯==λλ2、对于半导体激光二极管泵浦的Nd-YAG 激光器，简述其工作原理，并说明产生激光输出的阈值条件。

【考查重点】：这是第一章的考点，考查激光器的工作原理等内容。

【答案解析】：工作原理：泵浦源能量使工作物质中的粒子从低能态激发到高能态，构成粒子数反转分布。

高能态粒子返回低能态产生辐射，会使别的受激原子感应出同频率、同相位、同方向的辐射。

辐射波在谐振腔中来回传播，模式被筛选，只有符合共振频率模式条件的光波被放大，经过放大的光波通过半反镜输出形成激光。

阈值条件：在注入电流的作用下，有源区的受激辐射不断增强，称为增益。

当腔内增益超过总损耗时产生激光。

平板显示技术主要复习内容精品PPT课件

平板显示技术主要复习内容精品PPT课件
• 收发两端扫描相位不同造成图像畸变 • (a)待传送图像 • (b)收发扫描相差半行时间造成图像左右分裂 • (c)收发扫描相差半场时间造成图像上下分裂
8
4、保持同步的方法
• 保持同步的方法:在图像信号中加入同步脉冲。
发送端: 当每扫描完一行图像时，加入一个行同步脉冲，每扫完 一场图像时加入一个场同步脉冲。它们与图像信号一起 发送出去。
第一部分
电视原理、光度学 与色度学基础
1
1、显示器件的主要性能指标有像素、亮度、对比度、 灰度、分辨力、清晰度等。
2、人眼的视觉特性有光谱效率、视觉二重功能、暗适 应、明适应、视觉惰性、闪烁
3、液晶显示器驱动方法有静态驱动、简单矩阵驱动、 有源矩阵驱动、光束扫描驱动
1、光电显示器件有哪些分类？
答：光电显示器件主要有以下分类：直观型（主动发 光型和被动显示型）；投影型（前投式和背投式）； 空间成像型
光 谱 光 视 效 率
波长（nm）
5
2、临界闪烁频率
当人眼接受光刺激后，不但有延时效应，而且有暂留现 象。在眼睛接受光脉冲刺激之后，大约要过百分之一秒， 才达到响应的最大值。其残留时间大约为0.1秒。 闪烁消失时对应的频率称为临界闪烁频率。 临界频率的影响因素： （1）光信号强弱，n=alogL+b； （2）发光面积，n=clogA+d； （3）视网膜的部位； （4）光的颜色；
• 逐行扫描是指电子束从左到右沿垂直方向从上到下以均 匀速度依次地一行紧接一行扫过屏幕。扫描电子束移动 轨迹的集合体便形成扫描光栅，它由水平扫描和垂直扫 描两部分组成。
• 称水平方向的扫描为行扫描。沿水平方向从左到右的扫 描为正程扫描，简称行正程。行正程的时间以THt表示。 沿水平方向从左至右的扫描为行逆程扫描，简称行逆程。 行逆程时间以THr表示。所以行周期TH=THt+THr；行扫 描频率fH=1/TH；行逆程系数α=THr/TH。

平板显示器件

平板显示器件

直到 1987 年伊士曼柯达公司的 C.W. Tang 及 Steve Van Slyke等人发明以真空蒸镀法制成多层式结构的的 OLED器 件后，研究开发才活越起来。同年，英国剑桥大学开文迪 施实验室的Jeremy Burroughes证明高分子有机聚合物也 有电致发光效应。
1990年英国剑桥大学的Friend等人成功的开发出以涂布方 式将多分子应用在 OLED 上，即 Polymer （多聚物，聚和 物） LED，亦称PLED。不但再次引发第二次研究热潮， 更确立了OLED在二十一世纪产业中所占的重要地位。
§场致发光分类
第（二）种器件程类繁多，大致分成： 交流粉末电致发光（ACEL）; 直流粉末电致发光（DCEL）; 交流薄膜电致发光（ACTFEL）; 直流薄膜电致发光（DCTFEL）。 低能电致发光是指某些高电导荧光粉在低 能电子注入时的激励发光现象。
§高场交流电致发光显示
交流电致发光显示是目前高场电致发光显示的主流
什么是记忆效应？
1金属电极；2绝缘 层；3发光层；4绝 缘层；5透明电极； 玻璃衬底
ACTFEL结构示意图
记忆效应可以解释为：脉冲电压产生强电场，使发光层中电子加速。 在这些电子穿过发光层时，激发锰发光中心。已穿过发光层的电子便 在发光层与绝缘层的界面上积累起来，这些电子在电场移去后仍将留 在界面处，于是在发光层两边形成极化电荷。如果下一个脉冲与上一 个脉冲同方向，则极化电场将抵消脉冲电压产生的电场的大部分，所 以发光亮度变小。反过来，如果下一脉冲方向反转，则极化电场与脉 冲电压产生的电场叠加，总电场变大，所以发光亮度增加。利用记忆 效效可以制成具有灰度级的记忆板，作为视频显示板用的记忆板能够 具有帧储存的能力。
§OLED器件的分类

《平板显示技术》PPT课件

《平板显示技术》PPT课件
(6) 真空荧光显示管(VFD: Vacuum Fluorescent Display) ;
(7) 激光显示 ( Laser Display)等。
15
被动显示器件的有：
（1）液晶显示(LCD: Liquid Crystal Display); （2）电致变色显示(ECD: Electro Chromatic Display)； （3）电泳显示(EPID: Electro Phoretic Image Display)； （4）铁电陶瓷显示(PLZT : Transparent Ceramics Display)等
3
平板显示技术基础
第1章 平板显示技术概 论§ 1-1 显示技术的发展与应用
1 信息社会与显示技术
信息社会的特征: 信息的生产、存储、加工、传递、处理
成为重要的产业, 信息和知识成为重要的生产力、 竞争力，也是经济成就的重要因素.
4
N·维纳的定义：“信息是人们在适应外 部世界并使这种适应反作用于外部世界的过程 中，同外部世界进行交换的内容的名称。”
等。
2.2 结构原理不同的四大类显示器
(1) 电子束显示器件(即阴极射线管CRT)
(2)平板显示器件
(3) 光学投影显示。 (4) 数码显示器件。
17
2.3 平板显示器件的现状及其发展方
2.3.1 液晶显示器
向
• 液晶显示器分有源矩阵LCD(AMLCD)和无源矩 阵LCD(PMLCD)。
2.3.1.1 有源矩阵LCD(AMLCD)
大面积玻璃基板生产主要技术代的情况
生产线世代
Gen1 Gen2 Gen3 Gen3.5 Gen4 Gen5 Gen6 Gen7 Gen8 Gen9
玻璃基板尺寸/mm2

平板显示复习

平板显示复习

FPD复习要求一、基本概念1、发光及几种形式；发光：是物体内部以某种方式吸收能量转化为光辐射的过程。

主动型发光（发光型）非主动发光型（受光型）按物质形态：气态，固态，液态等。

按物质性质：有机和无机。

按激发方式：光致发光（PL）电致发光（EL）阴极射线发光（CL）X射线发光2、显示和显示技术及显示技术发展、趋势、应用；平板显示；显示：将各种信息转化为视觉信息再传递给他人的过程。

显示技术：显示的转化、转达技术应用十分广泛：日常生活，体育比赛，监控，医疗，科学实验等。

显示技术发展迅速：信息时代需要各种显示技术，电子工业和材料工业的发展是技术保障。

总体发展趋势：大信息量、平板化、彩色化、低压、微功耗、实时显示。

平板显示(液晶显示、发光二极管、等离子体显示、荧光显示器件、有机电致发光、场发射、电子纸和表面电子发射器件等)日新月异，前途无量3、灰度、亮度、对比度、显示色、存储功能及作用、寿命、像素、分辨率、响应时间、VGA、CIF等；亮度：垂直于光线传播方向上，单位面积的发光强度。

单位：cd/m2。

灰度：画面上亮度的等级差别。

灰度越高，图像层次越分明，图像越柔和。

灰度分为8级(3位-23)，256级等(8位-28) 。

存储功能：切断施加电压后仍然保持显示状态的功能称为存储功能。

存储功能的作用：减少功耗，简化驱动电路。

寿命：与显示原理、使用材料的化学稳定性、耐湿性和耐光性等环境状态及副反应和杂质的形成等条件有关。

像素：显示的最小单位(通常用于矩阵显示屏)。

分辨率：单位距离内显示最小单位的个数。

如15个像素/mm、pixel per inch(ppi)、线对数值lp/mm 。

对比度CR：表示显示部位的亮度B与非显示部位的亮度Bb之比。

CRMAX = (BMAX-BMIM)/BMIM响应时间：上升时间tr：一般用从开始施加电压到出现显示所需要的时间，下降时间tf：从切断电压到显示消失所需要的时间来表示。

发光型器件：1-100μs，受光型器件：10-500ms。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

是利用气体放电而发光的平板显示屏
气体放电 等离子体 激发气体原 子辐射紫外光(UV) 激发相应荧光 粉，产生红、绿、蓝可见光。
?ACP?DDCPPDP
AC-PDP是 PDP技术的
主流
一、彩色AC-PDP工作原 理
双基板型： 对向放电式
单基板型： 表面放电式
表面放电式的一 种实用结构
气体放电 点 火电压 Uf
AC-PDP 的驱动：
?维持电压Us
?书写脉冲 ?AC-PDP 的U存w储特 ?擦除脉冲中和性壁电荷 Qw
晶向 显列 示相 的液 主晶 要分 材子 料是 ?液
实用中是用 30多种单质液晶组成混合液晶。
一、线偏振光在向列液晶中的传播
关于液晶介电常数；定义： ? ? ? ? // ? ? ?
? ? ? 0 P型液晶； 外电场作用时，分子长轴
方向与外电场平行。
? ? ? 0 N型液晶 ；外电场作用时，分子长轴
第六章 平板显示器件
6.1 液晶显示器（LCD） 6.2 LED、OLED显示器 6.3 等离子体显示器（ PDP） 6.4 DLP投影显示（DMD） 6.5 硅基液晶显示器（ LCOS）
显示器件是各种仪器信息系统的终端， 是视频技术、通信技术必不可少的组成 部分，是人类生活中信息展示的视窗。
平板显示器件是显示技术中 主要的发展方向。
OLED是一种高亮度、宽视角、全固化 的主动发光型显示器件。主要优点：
?发光亮度可达几百～上万cd/m2，电视才100cd/m 2 。 ?低电压驱动： 十几V～几V；功耗低。 ?有机材料 易得，制备工艺简单，易制成大面积显示
器件，可以做成 能弯曲的柔软显示器。
?很多有机物都可实现红、绿、蓝， 易实现高分辨率 的彩色显示屏。
6.1 液晶显示器（LCD）
液晶：一些有机化合物既具有液态的 流动性，又具有晶体的各向异性。
液晶分子的形状呈棒状，宽约十分之几纳 米，长为数纳米。
微小的外部能量 ——电场、磁场、热能等 就能实现各分子状态间的转变，从而引起 液晶的光、电、磁的物理性质发生变化。
液晶材料用于显示是利用它在电场作用下，光 学性质发生变化从而 对外部入射光 产生调制。
交叉效应随矩阵行、列数 目的增大而加剧，使图像 对比度降低，质量变差。
STN-LCD使液晶分子的扭曲角增加到180°～ 270°，大大提高了电光特性的陡度。
STN-LCD利用了超扭曲和双折射两个效应， 是基于光学干涉的显示器件。
对STN-LCD 的有 实现黑白显示后， 色背景进行补偿， 再加彩色滤色器，
实现Байду номын сангаас白显示 就可实现彩色显示
STN-LCD 的电光响 应时间大 于100ms。
四、有源矩阵液晶显示器件（AMLCD）
在每一个像素上设计一个非线性的有源器件， 使每个像素可以被独立驱动，克服交叉效应， 可以提高液晶的分辨率和实现多灰度级显示。
TFT-LCD 就 是 目 前 性 能 较 好 的 AM-LCD 器 件。
T > 90% T < 90%
电光特性与 显示对比度 相关。
TN-LCD 的响应时间 在80ms左右。
三、超扭曲向列型液晶显示（STN-LCD
）
在液晶显示电极上加信号，是用
矩阵寻址法，即X-Y寻址。
TN-LCD 的液晶分子的 扭曲角为 90°，电光特性 曲线不够陡峭。在用矩 阵寻址法驱动时，有明 显的交叉效应。
定向层 ：使液晶分子 从上到下扭曲 90°。
TN-LCD的工作原 理
采用光刻技 术，制作 ITO玻璃上 的显示电极
加电压到相应电极上， 可实现所期望的显示。
在下偏振片 后再贴一块
反光片，就 成为反射式
液晶显示器
TN-LCD 的电光特 Urm性s ：电压有效值
U rms < Uth U rms > Uth
?超轻、超薄 （厚度可低于 1mm），响应速度是液晶 的1000倍，实现精彩的视频播放－ 大面积“薄膜电视”
OLED制造成本低，将会逐渐取代 LCD。
OLED将会成为平板显示的主流技术之一。
弯曲的柔软显示器
OLED 彩色显示屏
左边： OLED显示
右边： LCD显 示
6.3等离子体显示器（PDP） （Plasma Display Panel）
ETL：电子传输层
｝ EML：发光层
HTL：空穴传输
有机 材料
O层LED发光有五个步骤：
⑴载流子电子和空穴分别从阴极、阳极注入 ETL、HTL。
⑵载流子分别从 ETL和HTL向EML迁移。
⑶载流子在EML中复合并产生激发子（ Exciplex）。 ⑷激发子迁移 , 传递能量给发光分子，使其
电子从基态跃迁到激发态。 ⑸激发态电子跃迁回低能态，产生辐射。
方向与外电场垂直。 液晶显示主要使用 P型液晶。 P型液晶是正单轴晶体，分子长轴方向就是光轴。
? n ? n// ? n? ? ne ? no
线偏振光正入射P型液晶材料，如果其 偏振方向与光轴平行或垂直，则它的
偏振方向和传播方向都不改变。
二、扭曲向列型液晶器件（TN-LCD）
液晶盒 ： 封装液晶的 间隙只有几 μm。
?存储效应，得到对比度 很高的显示质量。
?多灰度级显示
?彩色显示
五、LCD的背光源
液晶显示屏、液晶彩电等为了实现高 对比度的全色显示需要加背光源。
背光源主要有： 热阴极荧光灯 (HCFL)、冷 阴极荧光灯 (CCFL)、LED、电致发光（ EL ）板等。
背光源应有较高的亮度和发光效率， 功耗小，寿命长，且背照均匀。
市场十分广阔。
液 晶 投 图影 机 光 路
6.2 LED、OLED显示器
一、LED大屏幕显示
超高亮度红、绿、蓝LED组成平板 阵列，进行大屏幕显示，已是现 代化社会的一道风景。
二、有机电致发光器件－OLED
（Organic light emitting diode ）
LED是无机电致发光，OLED是有机 荧光材料作为发光物质，结构和发 光机理上类同于无机LED器件。
LCD屏加上控制、驱动电路和 背光源就组成了实用的 LCD模 块。
六、LCD的特点和应用
器件厚度仅数毫米，非常适于便携式 装置的显示。 工作电压仅几伏，用CMOS电路可直 接驱动。功耗很低。 采用彩色滤色器，易实现彩色显示。
LCD已成为应用最广泛的平板显示器之一。
应用于仪器仪表、手机等显示，还有 计算机显示器、液晶彩电、液晶投影机等，
