矩形检查井

6）管道穿过井壁处，应严密、不漏水。
模块四：小区排水附属构筑物施工
4.雨水口施工的方法和步骤
雨水口的井筒可用砖砌或钢筋混凝土预制，也可采用 预制的混凝土管；进水箅可用铸铁或钢筋混凝土、石料制 成。其施工方法和步骤可参考检查井的施工。
模块四：小区排水附属构筑物施工
雨水口的间距一般为25～50m，在低洼和易积水的地 段，可适当增加雨水口的数量。雨水口的深度一般不大于 1m。
模块四：小区排水附属构筑物施工
3.圆形（矩形）检查井 （2）检查井的施工方法和步骤如下： 1）检查土建开挖检查井。 3）有地下水时，井身宜用MUlO砖、M7.5混合砂浆砌筑；无
地下水时，可用MU7.5砖、M5混合砂浆砌筑。也可采用 Q235钢筋、C20混凝土预制或用Q235钢筋、C15混凝土浇筑 ，构件制作误差不得超过±5mm。
模块四：小区排水附属构筑物施工
4）井身施工的同时，应安装好爬梯和井盖座。爬梯用φ16 钢筋制作，并作防腐处理，周围孔隙用1:2水泥砂浆封死 。盖座采用铸铁、钢筋混凝土或混凝土衬料制作均可。
5）洗刷检查井底板及井壁，进行流槽的施工。流槽两侧至 检查井壁间的井台应有0. 02～0. 03的坡度，宽度为 200mm以上。
模块四：小区排水附属构筑物施工
2）污水管道的检查井流槽顶部与管顶平齐，或与0. 85倍大管 管径处相平。
3）雨水管渠和合流管渠的检查井流槽顶可与0.5倍大管管径处 相平。
4）检查井的流槽转弯角度多选用90°～119°及120°～ 135°两种。
5）在高级和一般路面上，井盖上表面应同路面相平，允许偏 差为±5mm。无路面时，井盖应高出室外设计标高50mm，并 应在井口周围以0.02的坡度向外做护坡。
7）检查井井盖可采用铸铁或钢筋混凝土材料，在车行道上 一般采用铸铁。为防止雨水流入，盖顶略高出地面。

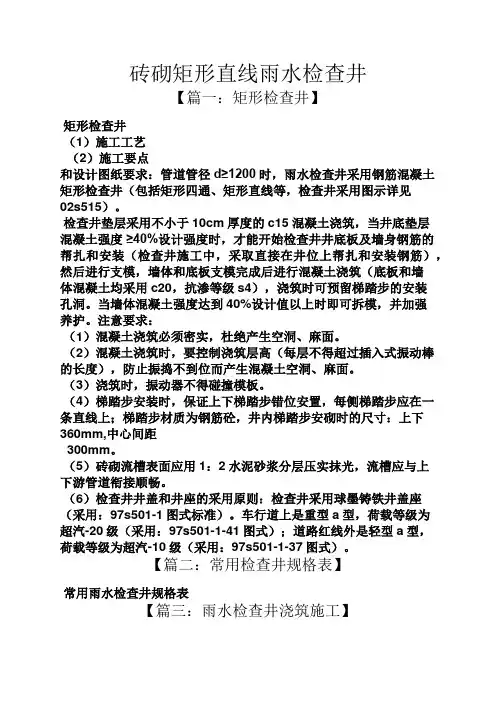

砖砌矩形直线雨水检查井【篇一：矩形检查井】矩形检查井（1）施工工艺（2）施工要点和设计图纸要求：管道管径d≥1200时，雨水检查井采用钢筋混凝土矩形检查井（包括矩形四通、矩形直线等，检查井采用图示详见02s515）。

检查井垫层采用不小于10cm厚度的c15混凝土浇筑，当井底垫层混凝土强度≥40%设计强度时，才能开始检查井井底板及墙身钢筋的帮扎和安装（检查井施工中，采取直接在井位上帮扎和安装钢筋），然后进行支模，墙体和底板支模完成后进行混凝土浇筑（底板和墙体混凝土均采用c20，抗渗等级s4），浇筑时可预留梯踏步的安装孔洞。

当墙体混凝土强度达到40%设计值以上时即可拆模，并加强养护。

注意要求：（1）混凝土浇筑必须密实，杜绝产生空洞、麻面。

（2）混凝土浇筑时，要控制浇筑层高（每层不得超过插入式振动棒的长度），防止振捣不到位而产生混凝土空洞、麻面。

（3）浇筑时，振动器不得碰撞模板。

（4）梯踏步安装时，保证上下梯踏步错位安置，每侧梯踏步应在一条直线上；梯踏步材质为钢筋砼，井内梯踏步安砌时的尺寸：上下360mm,中心间距300mm。

（5）砖砌流槽表面应用1：2水泥砂浆分层压实抹光，流槽应与上下游管道衔接顺畅。

（6）检查井井盖和井座的采用原则：检查井采用球墨铸铁井盖座（采用：97s501-1图式标准）。

车行道上是重型a型，荷载等级为超汽-20级（采用：97s501-1-41图式）；道路红线外是轻型a型，荷载等级为超汽-10级（采用：97s501-1-37图式）。

【篇二：常用检查井规格表】常用雨水检查井规格表【篇三：雨水检查井浇筑施工】检查井施工方案本工程污雨水检查分为圆形混凝土检查井、矩形混凝土检查井。

圆形混凝土检查井采用预制装配式混凝土检查井，井室按06ms201-3规定施工；矩形混凝土检查井和阶梯式混凝土检查井采用现浇；矩形直线混凝土和阶梯式混凝土检查井检查井室按06ms201-3规定施工。

检查井位于道路下时，井盖应与道路齐平；位于绿化带时井盖应高于地面0.1m。

砖砌矩形直线雨水检查井砖砌矩形直线雨水检查井【篇一：矩形检查井】矩形检查井（1）施工工艺（2）施工要点和设计图纸要求：管道管径d≥1200时，雨水检查井采用钢筋混凝土矩形检查井（包括矩形四通、矩形直线等，检查井采用图示详见02s515）。

检查井垫层采用不小于10cm厚度的c15混凝土浇筑，当井底垫层混凝土强度≥40%设计强度时，才能开始检查井井底板及墙身钢筋的帮扎和安装（检查井施工中，采取直接在井位上帮扎和安装钢筋），然后进行支模，墙体和底板支模完成后进行混凝土浇筑（底板和墙体混凝土均采用c20，抗渗等级s4），浇筑时可预留梯踏步的安装孔洞。

当墙体混凝土强度达到40%设计值以上时即可拆模，并加强养护。

注意要求：（1）混凝土浇筑必须密实，杜绝产生空洞、麻面。

（2）混凝土浇筑时，要控制浇筑层高（每层不得超过插入式振动棒的长度），防止振捣不到位而产生混凝土空洞、麻面。

（3）浇筑时，振动器不得碰撞模板。

（4）梯踏步安装时，保证上下梯踏步错位安置，每侧梯踏步应在一条直线上；梯踏步材质为钢筋砼，井内梯踏步安砌时的尺寸：上下360mm,中心间距300mm。

（5）砖砌流槽表面应用1：2水泥砂浆分层压实抹光，流槽应与上下游管道衔接顺畅。

（6）检查井井盖和井座的采用原则：检查井采用球墨铸铁井盖座（采用：97s501-1图式标准）。

车行道上是重型a型，荷载等级为超汽-20级（采用：97s501-1-41图式）；道路红线外是轻型a型，荷载等级为超汽-10级（采用：97s501-1-37图式）。

【篇二：常用检查井规格表】常用雨水检查井规格表【篇三：雨水检查井浇筑施工】检查井施工方案本工程污雨水检查分为圆形混凝土检查井、矩形混凝土检查井。

圆形混凝土检查井采用预制装配式混凝土检查井，井室按06ms201-3规定施工；矩形混凝土检查井和阶梯式混凝土检查井采用现浇；矩形直线混凝土和阶梯式混凝土检查井检查井室按06ms201-3规定施工。

预制混凝土检查井组成及规格公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]预制混凝土检查井组成及规格混凝土检查井制作及验收标准：参照国家建筑标准设计图集（05ss521）。

混凝土检查井原材料：水泥、骨料（沙子、石子）、钢筋、砼强度配比：井室、井筒为C30.其他部位为C25.混凝土检查井工艺：旋滚碾轧工艺。

综合造价低于混凝土现浇10%左右。

混凝土圆形井组成：（井底板、井室、井室调节块、收口盖板、井筒调节块、井圈、井盖）。

（7个部分）混凝土矩形井的组成：下井室、上井室、井筒调节块、井圈、井盖。

（5个部分）。

备注说明：检查井Ф1米、Ф米、Ф米，规格的利用收口盖板收到700后，用Ф700井节调整高度升至地面，最后一节是井圈，井圈上固定井盖。

雨污水井4种：Ф700、Ф1000、Ф1200、Ф1500。

井室高度：1、Ф700、Ф1000井高：1米。

2、Ф1200井高：有1米、米。

3、Ф1500井高：有1米、米。

厚度：Ф700、Ф1米厚度10公分。

Ф米厚度12公分、Ф米厚度15公分。

备注说明：1、井室底板厚度和井室厚度相同。

2、井设在人行、车行道上：井盖顶与路面平。

3、井设在绿地上：井盖顶高出地面5公分。

4、检查井内不设固定爬梯，每100口送一个软爬梯。

施工要求：1、基础做法：井底应夯实，密实度95%以上，铺设10公分碎石或c15垫层。

2、井筒连接方式：采用企口式，1:2防水砂浆座浆。

3、检查井与管道连接方式：不同管材分别处理，水泥管应凿毛。

用1:2膨胀砂浆处理。

其他管材按照管材要求处理。

（——以上均由潮白水处理整理发布）。
