水泵与讲义水泵站3

泵于泵站复习：一.概述内容：1.泵与风机：1）泵：输送液体的机械（水、油）；2）风机：输送气体的机械（空气、烟气、煤粉/空气混合物）；3）泵与风机都是提高机械能的设备；4）泵与风机区别的缘故是因为气体和液体的密度和压缩性有显然的不同2.泵的作用：从低处输送到高处，从低压送至高压，沿管道送至较远的地方；为达到此目的，必须对流体参加外功，以克服流体阻力及补充输送流体时所不足的能量。

3.表压和真空度：e.g.某台离心泵进、出口压力表读数分离为220mmHg(真空度)及1.7kgf/cm2(表压)。

若当地大气压力为760mmHg，试求它们的绝对压力各为若干（以法定单位表示）？解泵进口绝对压力P1=760-220=540mmHg=7.2*104Pa泵出口绝对压力P2=1.7+1.033=2.733kgf/cm2=2.68*105Pa其中kgf表示千克力，1kgf=9.8N;1mmHg=0.133kpa第 1 页/共7 页4.伯努利方程1），适用于不可压缩非粘性的流体。

Gz为单位质量液体所具有的位能p/ρ为单位质量液体所具有的静压能因质量为m、速度为u的流体所具有的动能为mu2/2，u2/2为单位质量流体所具有的动能作用：分析和解决流体输送有关的问题，用于液体流动过程中流量的测定，以及调节阀流通能力的计算2）按照伯努利方程可以知道，倘若想从下向上送水，倘若不开泵，得到上面的流速不存在，因此表明，泵是流体输送机械，能够对流体做功，提供能量第一节：水泵与水泵站1.环境工程给排水主要包括：给水输送、污水排放、单元设备进水、冲洗2.泵：是输送液体或使液体增压的机械。

它将原动机的机械能或其他外部能量传送给液体，使液体能量增强。

3.泵在各个部门的应用。

异常耗电4.泵站；由形式和规格不同的多个泵单元组成的有机枢纽5.市政给排水：取水泵站：一级；输送至用户：二级泵站6.泵是生产设备中主要能源消耗者（95—98%）——所以合理设置是降低能源消耗的主要途径7.发展趋势：大型化容量化；高扬程化高速化；系列化，通用化，标准化——三化8.泵的分类：按驱动主意分：电动泵和水轮泵等；按结构可分：单级泵和多级泵；按用途可分：锅炉给水泵和计量泵等；按输送液体的性质可分：水泵、油泵和泥浆泵等。

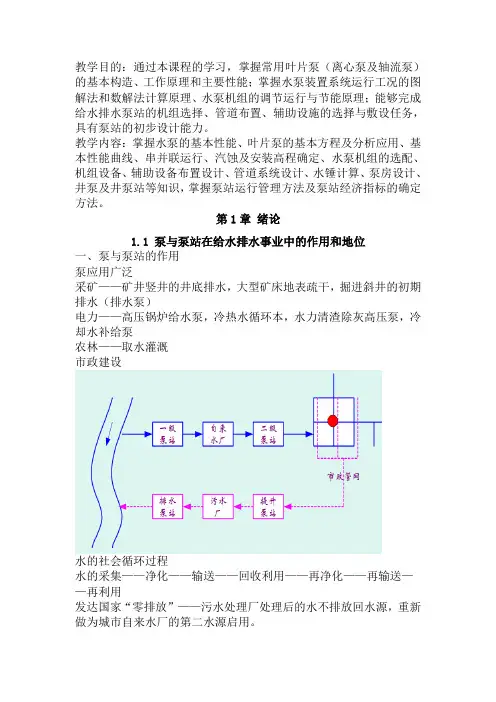

教学目的：通过本课程的学习，掌握常用叶片泵（离心泵及轴流泵）的基本构造、工作原理和主要性能；掌握水泵装置系统运行工况的图解法和数解法计算原理、水泵机组的调节运行与节能原理；能够完成给水排水泵站的机组选择、管道布置、辅助设施的选择与敷设任务，具有泵站的初步设计能力。

教学内容：掌握水泵的基本性能、叶片泵的基本方程及分析应用、基本性能曲线、串并联运行、汽蚀及安装高程确定、水泵机组的选配、机组设备、辅助设备布置设计、管道系统设计、水锤计算、泵房设计、井泵及井泵站等知识，掌握泵站运行管理方法及泵站经济指标的确定方法。

第1章绪论1.1 泵与泵站在给水排水事业中的作用和地位一、泵与泵站的作用泵应用广泛采矿——矿井竖井的井底排水，大型矿床地表疏干，掘进斜井的初期排水（排水泵）电力——高压锅炉给水泵，冷热水循环本，水力清渣除灰高压泵，冷却水补给泵农林——取水灌溉市政建设水的社会循环过程水的采集——净化——输送——回收利用——再净化——再输送——再利用发达国家“零排放”——污水处理厂处理后的水不排放回水源，重新做为城市自来水厂的第二水源启用。

二、地位1、跨区、跨市的长距离、大流量的输配水系统工程建设（1）“引滦入津”——原海河水因水库建设不满足天津市用水要求，把河北迁西和遵化地区滦河上游潘家口和大黑汀两个水库的水引进天津市。

工程全长234km，全年引水量达10亿余立方米，全部工程中建了4座大型泵站，分别采用多台叶片可调节型的大型轴流泵和高压离心泵进行抽升工作，安装大型离心泵27台，总装机容量2万kw。

（2）南水北调——此工程是迄今为止世界上最大的水利工程，从1952 年10月毛泽东同志视察黄河时首次提出南水北调的伟大设想，到1992年10月党的十四大把南水北调列入我国跨世纪骨干工程，再到2002年12月南水北调工程正式开工。

通过兴建南水北调工程，实现东、中、西三条调水线路与长江、淮河、黄河和海河四大江河的联系，构成“四横三纵”的中国大水网总体布局，实现水资源南北调配、东西互济，工程建成后总调水规模448亿立方米，几乎相当于新增加一条黄河。

水泵与水泵站Pump and Pumping Station课程编号：0730062B学时：40，其中实验学时8学分：2.5开课学期：5课程性质：专业基础必修课选课对象：给排水科学与工程专业先修课程：《工程力学》、《水力学》、《土力学与地基基础》、《电工学》、《给排水工程结构》后续课程：《给水排水管网系统》、《建筑给排水工程》内容概要：《水泵与水泵站》课程分两个部分：泵的部分重点讲述给排水工程中常用叶片式水泵的基本构造、工作原理、性能参数、泵的运行工况及工况计算、工况调节的方法及调节计算、泵的串联及并联运行工况及计算、泵的吸水性能及水泵安装高程的确定、水泵机组的使用与维护等。

泵站部分重点讲述给水泵站及排水泵站的特点、泵的选择、泵站辅助设施、泵站的土建要求、泵站的工艺设计、给水泵站的节能措施及SCADA系统等。

通过学习本课程，使学生掌握较牢固的专业知识，配合本课程的课程设计，初步具备应用所学理论进行工程设计和解决实际问题的能力。

建议选用教材：《泵与泵站》（第五版），姜乃昌主编，中国建筑工业出版社，2007年。

主要参考资料：《水泵及水泵站》，姜乃昌主编，中国建筑工业出版社，1998年；《水泵及水泵站》，栾鸿儒主编，中国水利水电出版社，2007年；《水泵与水泵站》，谷峡主编，中国建筑工业出版社，2005年。

一、课程目的与任务1.本课程为给排水科学与工程专业专业基础必修课程。

2.本课程与培养目标的关系是：通过本课程的学习，使学生系统完整地学习和掌握水泵的基本概念与基本理论、泵站工程设计和运行管理的基础理论和方法，本课程可以实现培养要求中对水泵基本理论、水泵运行工况及调节、给排水泵站设计和计算及运行管理方面知识和能力的要求。

3.课程主要讲述的内容为：给排水常用水泵的构造与工作原理、基本理论、水泵运行工况的确定与调节、水泵安装计算、水泵机组的使用与维护、给水排水泵站的机组选择、管道布置、辅助设施、安全环保设施以及变配电设施和自动测控系统以及给排水泵站的土建要求、泵站节能、给排水泵站的工艺设计理论及实践等。
