下载文档原格式
555方波产生三角波和正弦波的结论方波是一种特殊的周期信号，它的波形由高电平和低电平交替组成。
而三角波和正弦波则是两种常见的连续周期信号。
那么，如何利用555定时器产生三角波和正弦波呢？我们需要了解555定时器的工作原理。
555定时器是一种集成电路，它可以根据外部电路的设计来产生不同的波形。
在555定时器中，有三个关键元件：比较器、RS触发器和放大器。
接下来，我们来看如何通过555定时器产生三角波。
在产生三角波的电路中，我们需要利用555定时器的比较器和RS触发器。
具体的电路连接如下：1. 将555定时器的引脚1（控制电压引脚）连接到正电源，引脚8（VCC）连接到负电源。
2. 将555定时器的引脚6（放大器输出引脚）连接到引脚2（比较器正输入引脚）。
3. 将555定时器的引脚2（比较器正输入引脚）连接到引脚6（放大器输出引脚），引脚3（比较器负输入引脚）连接到引脚6（放大器输出引脚）。
4. 将555定时器的引脚4（复位引脚）连接到引脚6（放大器输出引脚）。
5. 将555定时器的引脚5（控制电压引脚）连接到引脚1（控制电压引脚）。
6. 将555定时器的引脚7（放大器负电源引脚）连接到负电源。
7. 连接一个电阻和一个电容，将它们与555定时器的引脚2（比较器正输入引脚）和引脚6（放大器输出引脚）连接。
通过以上连接，我们可以实现555定时器产生三角波的功能。
当电源打开时，555定时器开始工作。
电容开始充电，电压逐渐上升，直到达到比较器的阈值电压。
此时，比较器输出高电平，RS触发器的状态发生改变，放大器的输出电压从高电平变为低电平，电容开始放电。
当电压降低到比较器的阈值电压时，比较器输出低电平，RS触发器的状态再次发生改变，放大器的输出电压从低电平变为高电平，电容开始充电。
如此反复，就形成了一个周期性的三角波。
接下来，我们来看如何通过555定时器产生正弦波。
在产生正弦波的电路中，我们需要利用555定时器的比较器和放大器。
555构成的多种波形发生器电路(二)555构成的多种波形发生器(一)TL431高精度的恒流源电路单电源同相输入式交流放大电路图时间:2011-02-05 08:45来源:未知作者:电路图点击:12次电源Vcc通过R1和R2分压，使运放同相输入端电位由于C隔直流，使RF引入直流全负反馈。
所以，静态时运放输出端的电压V0=V-≈V+=+Vcc／2；C通交流，使RF引入交流部分负反馈，是电压串联负反馈。
放大电路的电压增益为放大电路的输入电阻Ri=R1／R2／rif≈R1／R2，放大电路的输出电阻R0=r0f≈0。
负电压的产生电路图（非常好）时间:2011-02-13 07:24来源:未知作者:电路图点击:97次正电压的用处不用我说了，在电子电路中我们常常需要使用负的电压，比如说我们在使用运放的时候常常需要给他建立一个负的电压。
下面就简单的以正5V电压到负电压5V为例说一下他的电路。
通常我需要使用负电压时一般会选择使用专用的负压产生芯片，但这些芯片都比较贵比如ICL7600,LT1054等等。
哦差点忘了MC34063了这个芯片使用的最多了，关于34063的负压产生电路我这里不说了在datasheet中有的。
下面请看我们在单片机电子电路中常用的两种负压产生电路。
现在的单片机有很多都带有了PWM输出，我们在使用单片机的时候PWM很多时候是没有用到的用他辅助产生负压是不错的选择。
上面的电路是一个最简单的负压产生电路了。
他使用的原件是最少的了我们只需要给他提供1kHZ左右的方波就可以了，相当的简单。
这里需要注意这个电路的代负载能力是很弱的，同时在加上负载后电压的降落也比较大。
由于上面的原因产生了下面的这个电路LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。
它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。
555构成的多种波形发生器电路(二)555构成的多种波形发生器(一)TL431高精度的恒流源电路单电源同相输入式交流放大电路图时间:2011-02-05 08:45来源:未知作者:电路图点击:12次电源Vcc通过R1和R2分压，使运放同相输入端电位由于C隔直流，使RF引入直流全负反馈。
所以，静态时运放输出端的电压V0=V-≈V+=+Vcc／2；C通交流，使RF引入交流部分负反馈，是电压串联负反馈。
放大电路的电压增益为放大电路的输入电阻Ri=R1／R2／rif≈R1／R2，放大电路的输出电阻R0=r0f≈0。
负电压的产生电路图（非常好）时间:2011-02-13 07:24来源:未知作者:电路图点击:97次正电压的用处不用我说了，在电子电路中我们常常需要使用负的电压，比如说我们在使用运放的时候常常需要给他建立一个负的电压。
下面就简单的以正5V电压到负电压5V为例说一下他的电路。
通常我需要使用负电压时一般会选择使用专用的负压产生芯片，但这些芯片都比较贵比如ICL7600,LT1054等等。
哦差点忘了MC34063了这个芯片使用的最多了，关于34063的负压产生电路我这里不说了在datasheet中有的。
下面请看我们在单片机电子电路中常用的两种负压产生电路。
现在的单片机有很多都带有了PWM输出，我们在使用单片机的时候PWM很多时候是没有用到的用他辅助产生负压是不错的选择。
上面的电路是一个最简单的负压产生电路了。
他使用的原件是最少的了我们只需要给他提供1kHZ左右的方波就可以了，相当的简单。
这里需要注意这个电路的代负载能力是很弱的，同时在加上负载后电压的降落也比较大。
由于上面的原因产生了下面的这个电路LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。
它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。

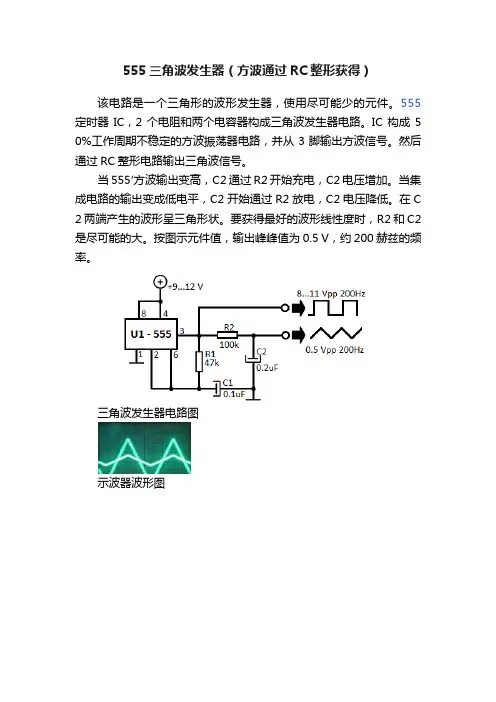

555三角波发生器（方波通过RC整形获得）
该电路是一个三角形的波形发生器，使用尽可能少的元件。
555定时器IC，2个电阻和两个电容器构成三角波发生器电路。
IC构成5 0%工作周期不稳定的方波振荡器电路，并从3脚输出方波信号。
然后通过RC整形电路输出三角波信号。
当555′方波输出变高，C2通过R2开始充电，C2电压增加。
当集成电路的输出变成低电平，C2开始通过R2放电，C2电压降低。
在C 2两端产生的波形呈三角形状。
要获得最好的波形线性度时，R2和C2是尽可能的大。
按图示元件值，输出峰峰值为0.5 V，约200赫兹的频率。
三角波发生器电路图
示波器波形图。
目录摘要 (2)第一章方案提出 (3)第二章电路的基本组成及工作原理 (5)第一节系统组成框图 (5)第二节方波的产生 (5)第三节由方波输出为三角波（利用积分器来实现） (8)第四节由三角波输出正弦波 (10)第三章 555定时器的介绍 (12)第一节电路组成 (12)第二节引脚的作用 (14)第三节基本功能 (15)第四章元件清单 (16)第五章总结 (18)附录及参考文献 (19)第一节附录 (19)一多谐振荡器——产生矩形脉冲波的自激振荡器 (19)二电路原理图 (21)第二节参考文献 (23)摘要各种电器设备要正常工作，常常需要各种波形信号的支持。
电器设备中常用的信号有正弦波、矩形波、三角波和锯齿波等。
在电器设备中，这些信号是由波形产生和变换电路来提供的。
波形产生电路是一种不需外加激励信号就能将直流能源转化成具有一定频率、一定幅度和一定波形的交流能量输出电路，又称为振荡器或波形发生器。
在生产实践和科技领域中有着广泛的应用。
各种波形曲线均可以用三角函数方程式来表示。
能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路被称为函数信号发生器。
波形发生器通过与波形变换电路相结合，它能产生正弦波、矩形波、三角波和阶梯波等各种波形，能满足现代测量、通信、自动控制和热加工、音视频设备及数字系统等对各种信号源的需求。
例如在通信、广播、电视系统中，都需要射频（高频）发射，这里的射频波就是载波，把音频（低频）、视频信号或脉冲信号运载出去，就需要能够产生高频的振荡器。
在工业、农业、生物医学等领域内，如高频感应加热、熔炼、淬火、超声诊断、核磁共振成像等，都需要功率或大或小、频率或高或低的振荡器等。
关键字：方案确定、参数计算、信号、发生器等。
第一章方案提出三种波形都是比较简单且常见的波形，产生的方法由很多种，可以先产生方波，然后得到三角波和正弦波，也可以先得到正弦波，然后翻过来再输出另外两种波形;可以用集成芯片，同时也可以用运用各种元器件来实现振荡电路。
项目十二 555定时器应用电路的设计与调试班 级 实验时间成 绩姓 名 学 号 指导老师一、实践目标1．能分析说明555定时器的内部结构、引脚功能；2．能按照要求选用555定时器及其它元器件组成多谐振荡器、施密特触发器、单稳态触发器；并能熟练测量、调整555定时器应用电路参数，分析和排除常见故障。
3．爱护工具、器材、整理、清洁、习惯与素养 二、实践设备与材料 1． 工具 2． 器材 3． 仪器仪表 三、实践过程1.555定时器应用电路仿真利用Multisim 软件完成下列电路的仿真，要求如下，结果填入表12－1中。
（1）波形产生电路：利用555定时器及一些辅助元件设计电路，产生频率为100KHz 、占空比可调的脉冲信号。
（2）波形变换电路：利用555定时器设计一波形整形器或变换器完成正弦波或三角波至方波的变换。
表12-3 脉冲信号源电路记录问题答案及理由波形产生电路仿真电路仿真结果输出波形：周期：T=(R1+2R3+2R P)C2\1.43 频率：最大占空比：t w1=T k\T 最小占空比：t w2=t\T波形变换电路仿真电路仿真结果输入波形：输出波形：周期：T=(R1+2R3+2R P)C2\1.43 频率：自我评价小组评价教师评价2.单稳态电路仿真与测试图12-3 555 定时器构成单稳态触发器如果用图12-3所示单稳态电路输出定时时间为1 s 的正脉冲，R = 27 kΩ，试确定定时元件C 的取值，并选择合适的电容。
若定时时间改为5 s 的正脉冲，C = 30uF，试确定定时元件R 的取值。
并通过仿真进行验证。
结果记录在表12-2中。
表12-2 单稳态电路仿真与测试电阻电容仿真波形及脉冲时间时间为1 s 的正脉冲R = 10 kΩC=0.1μF时间为5 s 的正脉冲R =51KΩC=0.1uF自我评价小组评价教师评价3.1kHZ的脉冲信号源电路的设计与制作理解图12-4所示电路，使用555电路为某TTL电路设计一个1kHZ的脉冲信号源。

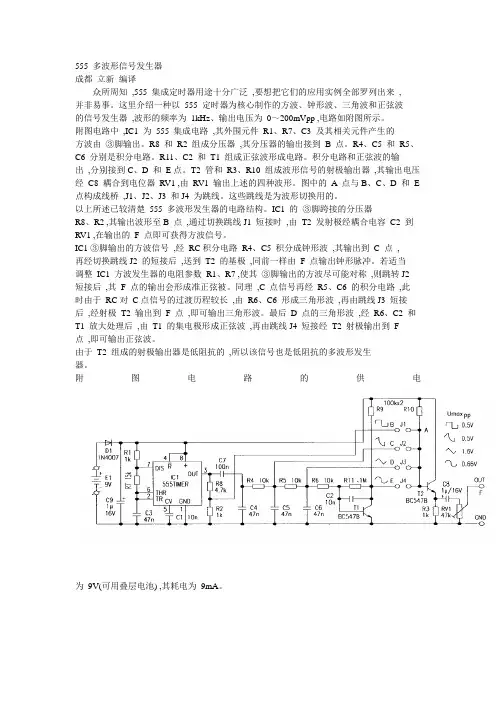

555 多波形信号发生器成都立新编译众所周知,555 集成定时器用途十分广泛,要想把它们的应用实例全部罗列出来,并非易事。
这里介绍一种以555 定时器为核心制作的方波、钟形波、三角波和正弦波的信号发生器,波形的频率为1kHz、输出电压为0～200mVpp ,电路如附图所示。
附图电路中,IC1 为555 集成电路,其外围元件R1、R7、C3 及其相关元件产生的方波由③脚输出。
R8 和R2 组成分压器,其分压器的输出接到B 点。
R4、C5 和R5、C6 分别是积分电路。
R11、C2 和T1 组成正弦波形成电路。
积分电路和正弦波的输出,分别接到C、D 和E点。
T2 管和R3、R10 组成波形信号的射极输出器,其输出电压经C8 耦合到电位器RV1 ,由RV1 输出上述的四种波形。
图中的A 点与B、C、D 和 E 点构成线桥,J1、J2、J3 和J4 为跳线。
这些跳线是为波形切换用的。
以上所述已较清楚555 多波形发生器的电路结构。
IC1 的③脚跨接的分压器R8、R2 ,其输出波形至B 点,通过切换跳线J1 短接时,由T2 发射极经耦合电容C2 到RV1 ,在输出的F 点即可获得方波信号。
IC1 ③脚输出的方波信号,经RC积分电路R4、C5 积分成钟形波,其输出到C 点,再经切换跳线J2 的短接后,送到T2 的基极,同前一样由 F 点输出钟形脉冲。
若适当调整IC1 方波发生器的电阻参数R1、R7 ,使其③脚输出的方波尽可能对称,则跳转J2短接后,其F 点的输出会形成准正弦被。
同理,C 点信号再经R5、C6 的积分电路,此时由于RC对C点信号的过渡历程较长,由R6、C6 形成三角形波,再由跳线J3 短接后,经射极T2 输出到 F 点,即可输出三角形波。
最后D 点的三角形波,经R6、C2 和T1 放大处理后,由T1 的集电极形成正弦波,再由跳线J4 短接经T2 射极输出到F点,即可输出正弦波。
由于T2 组成的射极输出器是低阻抗的,所以该信号也是低阻抗的多波形发生器。
555定时器产生正弦波电路
555定时器本身无法直接产生正弦波，但可以通过一些电路设计实现这一目标。
以下是使用555定时器产生正弦波的一种方法：
1.由555定时器组成的多谐振荡器产生方波。
当电容C1被充电时，2和6引脚的电压都上升，此时二极管D1导通，接通+12V电源后，电容C1被充电，Vc上升，当Vc上升到2Vcc/3时，触发器被复位，同时放电BJT T导通，此时输出电平Vo为低电平，电容C1通过R2和T放电，使Vc下降。
当Vc下降到Vcc/3时，触发器又被置位，Vo翻转为高电平。
2.然后，通过积分电路将方波转化为三角波。
3.最后，使用另一个积分器将三角波进一步转化为正弦波。
请注意，这种方法产生的正弦波可能并不完美，可能需要进行一些调整和优化以达到所需的效果。
同时，电路的具体设计和元件参数的选择也会影响到最终产生的正弦波的质量。
目录摘要 (2)第一章方案提出 (3)第二章电路的基本组成及工作原理 (5)第一节系统组成框图 (5)第二节方波的产生 (5)第三节由方波输出为三角波（利用积分器来实现） (8)第四节由三角波输出正弦波 (10)第三章555定时器的介绍 (12)第一节电路组成 (12)第二节引脚的作用 (14)第三节基本功能 (15)第四章元件清单 (16)第五章总结 (18)附录及参考文献 (19)第一节附录 (19)一多谐振荡器——产生矩形脉冲波的自激振荡器 (19)二电路原理图 (21)第二节参考文献 (23)摘要各种电器设备要正常工作，常常需要各种波形信号的支持。
电器设备中常用的信号有正弦波、矩形波、三角波和锯齿波等。
在电器设备中，这些信号是由波形产生和变换电路来提供的。
波形产生电路是一种不需外加激励信号就能将直流能源转化成具有一定频率、一定幅度和一定波形的交流能量输出电路，又称为振荡器或波形发生器。
在生产实践和科技领域中有着广泛的应用。
各种波形曲线均可以用三角函数方程式来表示。
能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路被称为函数信号发生器。
波形发生器通过与波形变换电路相结合，它能产生正弦波、矩形波、三角波和阶梯波等各种波形，能满足现代测量、通信、自动控制和热加工、音视频设备及数字系统等对各种信号源的需求。
例如在通信、广播、电视系统中，都需要射频（高频）发射，这里的射频波就是载波，把音频（低频）、视频信号或脉冲信号运载出去，就需要能够产生高频的振荡器。
在工业、农业、生物医学等领域，如高频感应加热、熔炼、淬火、超声诊断、核磁共振成像等，都需要功率或大或小、频率或高或低的振荡器等。
关键字：方案确定、参数计算、信号、发生器等。
第一章方案提出三种波形都是比较简单且常见的波形，产生的方法由很多种，可以先产生方波，然后得到三角波和正弦波，也可以先得到正弦波，然后翻过来再输出另外两种波形;可以用集成芯片，同时也可以用运用各种元器件来实现振荡电路。
555定时器形成波形555定时器是一种非常常用的集成电路，可以用来形成各种形式的波形。
它的设计原理简单，操作方便，具有广泛的应用领域。
本文将通过详细介绍555定时器的原理、工作方式以及实际应用，希望能给读者带来一定的指导意义。
555定时器是由摩托罗拉公司（现为恩智浦半导体）于1971年推出的，其命名来源于芯片内部集成了5个电阻和5个电流源。
它是一种多功能时序器，在电子电路设计中有着广泛的应用。
555定时器内部集成了电压比较器、RS触发器和输出驱动电路等功能模块，可以通过外部元件的连接和配置，实现定时、脉冲生成、频率分频等功能。
由于其可靠性高、价格低廉、稳定性好，所以被广泛地应用在模拟和数字电路中。
555定时器的工作方式主要由三个主要引脚控制：1号引脚（GND）、4号引脚（RESET）和8号引脚（VCC）。
其中，VCC为正电源引脚，GND为负电源引脚，RESET为复位引脚。
在正常工作状态下，RESET引脚连接至VCC，使555定时器处于工作状态。
当RESET引脚接地时，555定时器的内部电路会立即被复位，停止工作。
555定时器最常见的工作模式有单稳态、双稳态和多谐振荡器模式。
在单稳态工作模式下，555定时器输出一个固定宽度的脉冲波形，在一定时间内输出一个高电平后返回低电平。
双稳态工作模式下，555定时器的输出保持在高或低电平，直到触发信号改变其状态。
多谐振荡器模式下，555定时器输出的脉冲宽度和频率可以通过外部元件的连接和配置来调节。
除了以上常见的工作模式，555定时器还可以通过外部电容和电阻的连接来形成产生各种形式的波形，如方波、三角波和锯齿波等。
通过调节外部电容和电阻的数值，可以改变输出波形的频率和幅度。
应用方面，555定时器在电子设备中有着广泛的应用。
比如，它可以作为脉冲发生器，用于触发其他电路的工作。
它还可以用来产生各种音频效果，如音乐合成和声音效果的调节。
此外，555定时器在电子钟、延时器、温度控制器等领域也有着重要的作用。
555定时器产生方波的幅度1. 介绍555定时器是一种广泛应用于电子电路中的集成电路，常用于产生各种波形信号。
其中，产生方波信号是其最基本的功能之一。
本文将详细介绍555定时器如何产生方波信号，并讨论如何调节其幅度。
2. 555定时器基本原理555定时器由比较器、RS触发器和输出级组成。
它的基本工作原理是通过比较器的输出来改变RS触发器的状态，从而控制输出级的输出。
555定时器内部有三个电阻和两个电容。
通过调节这些电阻和电容的值，可以改变定时器的工作频率和占空比。
而改变占空比即可实现方波信号的产生。
3. 555定时器产生方波的原理555定时器可以通过外接电路来实现产生方波信号。
下面是一种常见的方波发生电路：该电路由一个555定时器、一个电阻R1、一个电容C1和一个比较电压Vc组成。
当电路通电时，电容C1开始充电，直到其电压达到比较电压Vc。
此时，555定时器的输出将由低电平变为高电平，产生一个高电平方波信号。
接着，电容C1开始放电，直到其电压降到比较电压Vc的一半。
此时，555定时器的输出将由高电平变为低电平，产生一个低电平方波信号。
重复上述过程，就可以产生一串幅度恒定的方波信号。
4. 调节方波信号的幅度要调节555定时器产生方波信号的幅度，可以通过改变电阻R1和比较电压Vc的值来实现。
4.1 改变电阻R1的值改变电阻R1的值会影响电容C1充电和放电的速度，进而影响方波信号的周期和幅度。
当电阻R1的值较大时，电容C1充电和放电的速度较慢，方波信号的周期较长，幅度较小。
当电阻R1的值较小时，电容C1充电和放电的速度较快，方波信号的周期较短，幅度较大。
因此，可以通过改变电阻R1的值来调节方波信号的幅度。
4.2 改变比较电压Vc的值比较电压Vc决定了电容C1充电和放电的截止电压，进而影响方波信号的幅度。
当比较电压Vc的值较高时，电容C1充电和放电的截止电压较高，方波信号的幅度较大。
当比较电压Vc的值较低时，电容C1充电和放电的截止电压较低，方波信号的幅度较小。
目录摘要 (2)第一章方案提出 (3)第二章电路的基本组成及工作原理 (5)第一节系统组成框图 (5)第二节方波的产生 (5)第三节由方波输出为三角波（利用积分器来实现） (8)第四节由三角波输出正弦波 (10)第三章 555定时器的介绍 (12)第一节电路组成 (12)第二节引脚的作用 (14)第三节基本功能 (15)第四章元件清单 (16)第五章总结 (18)附录及参考文献 (19)第一节附录 (19)一多谐振荡器——产生矩形脉冲波的自激振荡器 (19)二电路原理图 (21)第二节参考文献 (23)摘要各种电器设备要正常工作，常常需要各种波形信号的支持。
电器设备中常用的信号有正弦波、矩形波、三角波和锯齿波等。
在电器设备中，这些信号是由波形产生和变换电路来提供的。
波形产生电路是一种不需外加激励信号就能将直流能源转化成具有一定频率、一定幅度和一定波形的交流能量输出电路，又称为振荡器或波形发生器。
在生产实践和科技领域中有着广泛的应用。
各种波形曲线均可以用三角函数方程式来表示。
能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路被称为函数信号发生器。
波形发生器通过与波形变换电路相结合，它能产生正弦波、矩形波、三角波和阶梯波等各种波形，能满足现代测量、通信、自动控制和热加工、音视频设备及数字系统等对各种信号源的需求。
例如在通信、广播、电视系统中，都需要射频（高频）发射，这里的射频波就是载波，把音频（低频）、视频信号或脉冲信号运载出去，就需要能够产生高频的振荡器。
在工业、农业、生物医学等领域内，如高频感应加热、熔炼、淬火、超声诊断、核磁共振成像等，都需要功率或大或小、频率或高或低的振荡器等。
关键字：方案确定、参数计算、信号、发生器等。
第一章方案提出三种波形都是比较简单且常见的波形，产生的方法由很多种，可以先产生方波，然后得到三角波和正弦波，也可以先得到正弦波，然后翻过来再输出另外两种波形;可以用集成芯片，同时也可以用运用各种元器件来实现振荡电路。
555脉冲发生器仿真电路10赫兹555脉冲发生器是一种常用的集成电路，它可以产生稳定的方波信号。
在本文中，我们将介绍如何使用555脉冲发生器来仿真一个10赫兹的电路。
我们来了解一下555脉冲发生器的基本原理。
555脉冲发生器是由比较器、RS触发器和放大器组成的。
当电源接通后，比较器会比较电压，当输入电压大于参考电压时，输出为高电平；反之，输出为低电平。
RS触发器根据比较器的输出状态来改变输出电平，从而形成方波信号。
接下来，我们将详细介绍如何使用555脉冲发生器来仿真一个10赫兹的电路。
我们需要准备一个555脉冲发生器芯片，以及一些外部元件，如电阻、电容等。
根据555脉冲发生器的引脚功能，我们将外部元件连接到相应的引脚上。
然后，我们需要设置外部元件的数值，以满足电路设计的要求。
在这个例子中，我们希望产生一个10赫兹的方波信号，因此我们需要选择合适的电阻和电容数值。
接下来，我们将接通电源，开始仿真电路。
当电源接通后，555脉冲发生器会自动开始工作。
比较器会不断比较输入电压和参考电压，根据比较结果改变输出状态。
RS触发器会根据比较器的输出状态改变输出电平，从而形成方波信号。
在仿真过程中，我们可以通过示波器来观察输出信号的波形。
根据波形的频率和周期，我们可以判断仿真电路是否满足我们的设计要求。
如果仿真电路的波形不满足要求，我们可以调整外部元件的数值，重新进行仿真，直到得到满意的结果。
使用555脉冲发生器来仿真一个10赫兹的电路是一项常见的任务。
通过合理选择外部元件的数值，我们可以轻松地实现这个设计目标。
通过仿真过程，我们可以观察和分析电路的工作原理，从而更好地理解555脉冲发生器的功能和特点。
希望本文对你有所帮助，谢谢阅读！。
很高兴能为您撰写这篇文章。
我将按照您提供的主题进行深度和广度的评估，然后撰写一篇有价值的文章。
1. 555方波发生焊接电路板在这篇文章中，我们将探讨555方波发生器在焊接电路板中的应用。
我们将深入了解555方波发生器的工作原理、焊接电路板的特点以及如何利用555方波发生器进行电路板的焊接工作。
2. 555方波发生器工作原理我们将介绍555方波发生器的工作原理。
555方波发生器是一种常用的集成电路，能够产生频率可调的方波信号。
我们将深入探讨555方波发生器的内部结构和工作原理，以及其在电路板焊接中的应用场景。
3. 焊接电路板的特点我们将分析焊接电路板的特点。
电路板焊接是电子制造中的关键工艺，对焊接质量、稳定性和效率有着重要影响。
我们将深入了解电路板焊接的技术要求、工艺特点和常见问题，为后续的应用和优化提供深入的理解。
4. 利用555方波发生器进行电路板焊接接下来，我们将详细介绍如何利用555方波发生器进行电路板的焊接工作。
我们将从材料准备、焊接工艺和参数调节等方面进行全面分析，为读者提供清晰的操作步骤和实用技巧，以便他们能够更好地掌握焊接技术。
5. 个人观点和理解我将共享我的个人观点和理解。
基于我多年的电子制造经验和技术研究，我将就555方波发生器在电路板焊接中的优势和局限性进行分析，为读者提供更加深入、全面的思考和参考。
通过本篇文章的阅读，读者将能够全面、深刻地了解555方波发生器在电路板焊接中的应用，为他们在实际工作中的应用提供有力支持和指导。
希望本篇文章对您有所帮助，期待您的反馈和意见。
我将从以下几个方面继续扩写新的内容：6. 555方波发生器在电路板焊接中的优势在这一部分，我将详细介绍555方波发生器在电路板焊接中的优势。
555方波发生器可以提供可调的频率和占空比，这使得焊接过程可以根据具体需求进行调节，从而更好地满足不同焊接要求。
555方波发生器稳定性高，输出波形准确，可以保证焊接质量和稳定性。
