中考物理专题电磁学复习电学图象题人教版九年级

作图题图能够形象、直观地反映物理过程和物理现象，揭示事物之间的联系，有助于加深学生对物理现象的理解和认识.作图能提高学生的作图技能，培养学生的空间想象能力和利用图分析解决问题的能力.作图题是中考物理试题中的基本题型，一般是根据题目的要求，作出相应的图像和图线.主要是检查学生运用基本概念和规律进行作图的能力.题型之一光学作图题光学作图题主要包括光的直线传播、光的反射和折射、平面镜成像、透镜对光线的作用等.在近年的中考试题中，光学作图题已成为热点考查的内容之一.作图注意事项：（1）要借助工具作图，作图一定要规范.（2）是实际光线画实线，不是实际光线画虚线.（3）光线要带箭头，光线与光线之间要连接好，不要断开.（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线.透镜的作图要熟记三条特殊光线.1.光的反射作图（2014·广州模拟）一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的反射光线.（保留辅助线）光的反射作图要点：a.物、像关于平面镜对称；b.平面镜是物点和像点连线的垂直平分线；c.反射角等于入射角，法线是反射光线和入射光线夹角的角平分线，且法线与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定经过镜后的像.2.光的折射作图（2013·咸宁）如图所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线.凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴.②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点.③过光心的光线经凹透镜折射后传播方向不改变.1.（2014·曲靖）在图中画出光线经平面镜后的反射光线.2.（2014·遵义）小云家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示.请在图中画出物体AB在平面镜中所成的像.3.（2013·辽阳）一条光线射到水面后发生反射和折射，反射光线OA如图所示，请画出入射光线和折射光线的大致方向.4.（2014·南充）如图所示，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC 面射出，请画出光束进入玻璃砖和离开玻璃砖后的光线.5.（2014·荆州）将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中传播并最后射出水面的光路图.(不考虑光在水面处的反射)6.（2014·衡阳）如图所示，一束与水平面成30°夹角的太阳光径平面镜反射后竖直射入井中，在图中画出反射光线和平面镜的位置.7.（2014·菏泽）在如图所示的光路图中，分别填入合适的透镜.8.（2013·营口）完成图中的光路图.9.（2014·凉山）如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线.10.（2014·云南）请根据近视眼的成因和矫正方法，在如图所示的方框内画出矫正所需的透镜并完成光路图.11.（2014·兰州）根据凸透镜的成像规律，请在图中作出物体通过凸透镜所成的像.12.（2014·聊城）如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S 的像点S′.13.（2014·杭州）如图为发光点S和竖直放置的平面镜的位置情况，在图中用光路图作出发光点S的像点S′.14.（2013·哈尔滨）在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如图所示.请将眼睛看到硬币像S′的光路图补充完整.光学作图题答案例1例2针对训练1.2.3.4.5.6.7.8.9.10.11.12.13.14.力学作图题力学作图是中考的常考题型，此类题难度虽然较低，但也会因作图不规范等原因造成失分.考查的内容包括力的示意图作图、杠杆的作图、滑轮组的组装.１.画力的示意图（2014¡¤福州）在图中画出南瓜受到重力G的示意图.画力的示意图时，首先找准受力物体；其次明确要画的力、力的三要素；最后根据力的示意图画法规范作图.2.画杠杆的示意图（2014¡¤滨州）如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力，请在图中画出力F1、F2的力臂L1、L2.画力臂时可遵循一下顺序：①先在杠杆示意图上确定出支点；②画出动力作用线和阻力作用线；③最后从支点向力的作用线引垂线.3.组装滑轮组（2013¡¤揭阳）用滑轮组拉出陷入泥中的汽车.在图中画出最省力的绳子绕法.滑轮组绕线时要遵循“偶定奇动”的绕线原则，确定绳子段数的方法有三种：第一种是最省力的绕线，是指从动滑轮上开始绕线；第二种是根据s与h 的关系确定出作用在动滑轮绳子的段数，然后再按照“偶定奇动”的绕线原则进行绕线；第三种是根据F与G的关系确定出作用在动滑轮上绳子的段数，再按照“偶定奇动”的绕线原则进行绕线.1.（2014¡¤自贡）如图所示，物体A在斜面上匀速滑下，请画出物体A所受力的示意图.2.（2014¡¤成都）图中，小球和杠杆都处于静止状态，请作出小球所受重力及线AB对杠杆的拉力的示意图.3.（2014¡¤德阳）如图所示，重为G的小球静止在水中，请画出小球的受力示意图.4.（2014¡¤连云港）如图所示，一箱子放在水平向右匀速行驶的汽车上，请画出箱子受力的示意图.5.（2014¡¤凉山）如图所示的杠杆中，已知动力F1和阻力臂L2，请你作出动力臂L1和阻力F2.6.（2014¡¤遂宁）曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在如图所示位置保持静止，请在图中作出：①拉力F的力臂和拉力F的示意图；②物体所受重力的示意图.7.（2014¡¤酒泉）如图所示是日常生活中常用的一款指甲刀，手柄CBA是___________（填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂.8.（2014¡¤广州）如图是手臂的简化图，手托住重物时，肌肉对前臂的拉力沿图中ab线. （1）在图中画出重物对手的压力；（2）画出肌肉对前臂的拉力方向；（3）画出拉力的力臂.9. 如图是用羊角锤拔钉子的情景.请画出动力F1的力臂L1和羊角锤所受阻力F2的示意图.10. 用如图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法.11.（2014¡¤衡阳）如图所示，某人站在A处通过一根绳子和两个滑轮匀速提起物体B，所用F=100 N，物体B重300 N（不计滑轮重和绳重，不计摩擦），画出滑轮组的绕线.力学作图题答案例3例4例5针对训练1.2.3.4.5.6.7.8.9.10.11.电磁学作图题1.家庭电路的连接（2013·四川）用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到家庭电路上.连接家庭电路需考虑用电安全.螺丝口灯泡的螺旋套接线柱应接零线，灯尾接线柱应接火线；开关应接在火线端.2.安培定则的运用（2014·宜宾）请利用图中给出的信息，在图中标出电源的正极、小磁针的S极，并用箭头标出磁感线的方向.安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，已知其中任意两个方向就可以确定第三个的方向.1.（2014·菏泽）根据图示的实物连接图，在方框中画出电路图.2.（2014·泰州）如图是楼梯照明灯的模拟电路.它的要求是，在楼梯的上下两端都能对灯进行控制.请在图上补画连接导线，使之符合这一要求.3.（2013·济宁）小明暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所内都有人.请你把图中各元件符号连接成符合上述要求的电路图.4.（2014·烟台）如图是一个简易“表决器”.“赞成”时，绿灯亮；“反对时”，红灯亮；“弃权”时，绿灯、红灯均不亮.甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮.请画出符合要求的电路图.5.将如图所示的电水壶的3条接线按照安全用电的原则对应连接到插头上.6. 要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里如图所示.图甲为实物图，图乙为反面接线示意图.请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其他电器使用.7.（2014·扬州）如图所示，标出磁感线方向和条形磁体的N极.8.（2014·广元）如图所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向.9.（2014·重庆）根据通电螺线管的南北极，在图中的括号内标出电源的“+”极或“-”极.10.用笔画线，将图中的滑动变阻器连入电路.要求：开关S闭合，滑片P向右滑动时，弹簧测力计的示数变小.11.如图所示，甲、乙两个螺线管靠得很近，串联在同一电路中，请标出螺线管甲的N极和S极.若使两螺线管相互排斥，试在图中画出螺线管乙的绕线方法.12.车辆超载是造成高速公路路面损坏严重的一个重要因素.小明想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为某大桥设计一个车辆超重的报警装置.当车辆超重时，信号灯就发光.请你在图中为他连接好电路.13.如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图.其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小.白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内.傍晚，当光照度小于一定值时，通过蓄电池与LED回路，路灯开始工作.请用笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线，连线不能交叉）.电磁学作图题答案例6例7针对训练1.2.3.5.6.7.8.9.21 / 2211.12.13.22 / 22。

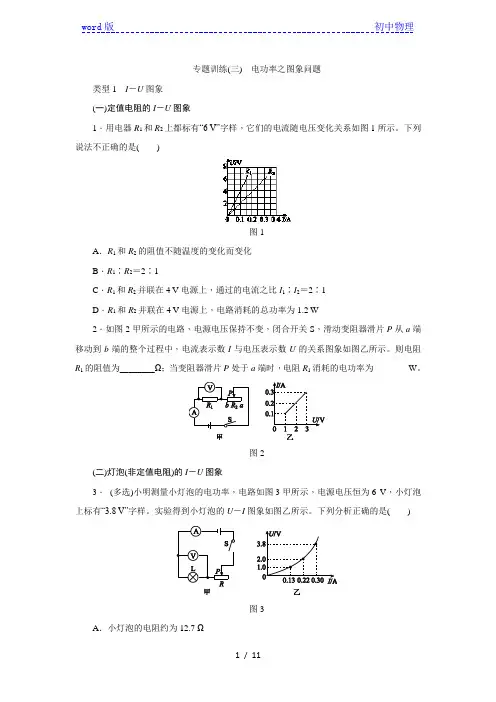

专题训练(三)电功率之图象问题类型1I－U图象(一)定值电阻的I－U图象1．用电器R1和R2上都标有“6 V”字样，它们的电流随电压变化关系如图1所示。

下列说法不正确的是()图1A．R1和R2的阻值不随温度的变化而变化B．R1∶R2＝2∶1C．R1和R2并联在4 V电源上，通过的电流之比I1∶I2＝2∶1D．R1和R2并联在4 V电源上，电路消耗的总功率为1.2 W2．如图2甲所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图乙所示。

则电阻R1的阻值为________Ω；当变阻器滑片P处于a端时，电阻R1消耗的电功率为________W。

图2(二)灯泡(非定值电阻)的I－U图象3．(多选)小明测量小灯泡的电功率，电路如图3甲所示，电源电压恒为6 V，小灯泡上标有“3.8 V”字样。

实验得到小灯泡的U－I图象如图乙所示。

下列分析正确的是()图3A．小灯泡的电阻约为12.7 ΩB．小灯泡的额定功率为1.14 WC．小灯泡正常发光时，滑动变阻器接入电路中的阻值为20 ΩD．小灯泡两端电压为2.0 V时，滑动变阻器消耗的电功率为0.88 W4．有两个电路元件A和B，流过元件A、B的电流与其两端电压的关系如图4甲所示。

把它们串联在电路中，如图乙所示，闭合开关S，这时电流表的示数为0.4 A，则电源电压和电路的总功率分别是()图4A．4.5 V 1.8 W B．2.5 V 1.0 WC．4.5 V 1.0 W D．2.0 V0.8 W5．甲、乙两灯的额定电压均为6 V，测得两灯的电流与电压关系图象如图5所示。

甲灯正常工作时的电阻是________Ω；当乙灯的实际功率是 2.4 W时，它两端的实际电压是________V；当把甲、乙两灯串联接在7 V的电源上时，电路消耗的总功率是________W。

图56．灯泡L的电流随电压变化的图象如图6甲所示，将此灯泡与定值电阻R接入图乙所示的电路中，只闭合开关S，小灯泡的实际功率为0.5 W，则电源电压是________V；再闭合开关S1，电流表的示数变化了0.1 A，则R的阻值是________Ω；通电1 min，定值电阻R 消耗的电能是________J。

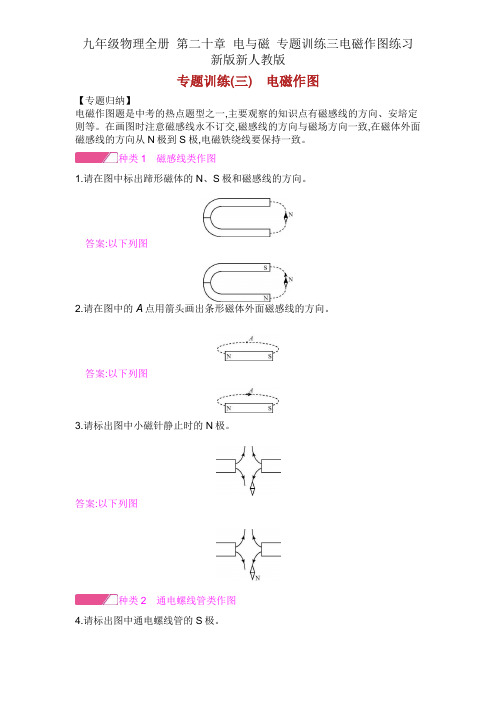

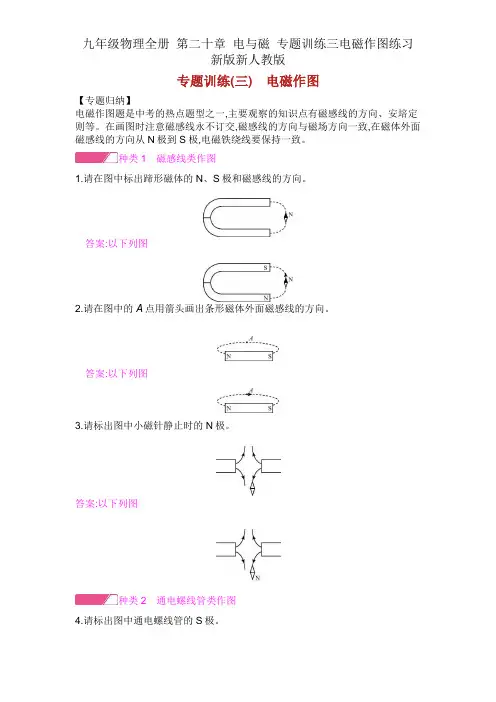

专题训练(三)电磁作图
【专题归纳】
电磁作图题是中考的热点题型之一,主要观察的知识点有磁感线的方向、安培定则等。

在画图时注意磁感线永不订交,磁感线的方向与磁场方向一致,在磁体外面磁感线的方向从N极到S极,电磁铁绕线要保持一致。

种类1磁感线类作图
1.请在图中标出蹄形磁体的N、S极和磁感线的方向。

答案:以下列图
2.请在图中的A点用箭头画出条形磁体外面磁感线的方向。

答案:以下列图
3.请标出图中小磁针静止时的N极。

答案:以下列图
种类2通电螺线管类作图
4.请标出图中通电螺线管的S极。

答案:以下列图
5.以下列图,是小磁针放在通电螺线管右端静止时的状况,在螺线管左侧的虚线框内标出导线中电流的方向。

答案:以下列图
6.请在图中画出通电螺线管的绕法及磁感线的方向。

答案:以下列图
种类3综合作图
7.小明自制了一个带有电磁铁的木船模型,将它放入水中飘扬,闭合开关后,船头会指向北方。

请在图中标出螺线管的N、S极和电源的正、负极。

答案:以下列图
8.以下列图,请将螺线管、电源和滑动变阻器接入电路中,使开关闭合后,螺线管与条形磁铁相互排斥,滑动变阻器的滑片P向右搬动时斥力增大。

答案:以下列图
9.某同学利用PTC电阻设计了一个“过热自动报警电路”。

将PTC电阻安装在需要探测温度的地方,当环境温度正常时,指示灯亮;当环境温度高出PTC电阻的“居里点温度”时,由于电阻变化,以致电磁铁磁性减弱,使警铃响。

请帮他将以下列图的电路连接完满。

答案:以下列图。

人教版九年级物理期末复习家庭电路电磁作图20题Word版有答案一、作图题（本大题共20小题）1.请用笔画线表示导线，将图中的电灯开关和插座(插座准备接大功率用电器)接入家庭电路中。

2.请将下图中的光控开关(能在天黑时自动闭合，天亮时自动断开)、声控开关(能在有声音发出时自动闭合，无声时自动断开)、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座。

3.用笔画线代替导线，将图中的开关、螺口灯泡和三孔插座接入家庭电路中．要求：符合安全用电原则；开关控制灯泡。

第2页，共33页4. 如图所示，A 为条形磁铁，A 上方小磁针静止时如图所示，A 与通电螺线管间的磁感线分布如图所示。

(1)请在已给的一条磁感线上标上方向； (2)标出通电螺线管的N 极； (3)标出电源的正极。

5. 如图所示，小磁针静止在甲、乙两个通电螺线管之间，请你完成：(1)甲通电螺线管的绕法和A 点磁感线的方向； (2)乙通电螺线管电源的正、负极。

6. 将小磁针放在螺线管附近，闭合开关后，小磁针静止时的指向如图所示。

请在图中标出电源的“+”极，并画出螺线管周围磁感线的分布情况(画出1条线)7. (1)根据小磁针静止时所指方向，在图中画出通过小磁针中心的一条磁感线，并标出电源的正极。

(2)请将图中的“光控开关”“声控开关”灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．8.开关闭合后电磁铁A和永磁体B的磁感线分布如图甲所示，请标出永磁体B左端的磁极和四条磁感线的方向；将乙图中的开关和螺口灯泡串联后接在照明电路的两条导线上。

9.请按要求作图(作图时请用刻度尺)。

(1)请你在图甲中将开关和一盏电灯的电路正确连接。

(2)根据通电螺线管的N极，请在图乙中标出小磁针的N极和A点磁感线的方向。

10.(1)电磁铁通电后，与条形磁铁相互吸引，小磁针静止时的指向如图所示，请标出：电源右侧的极性(用“+”或“−”表示)和静止的小磁针右端的极性(用“N”或“S”表示)。

人教版物理九年级下册电与磁中考真题汇编[解析版]一、三物理电与磁易错压轴题（难）1．如图所示是小华实验小组探究电磁感应现象的实验装置．（1）保持ab棒不动，闭合电路，检流计的指针不动，说明这时导线中________（选填“有“或“无”）电流．（2）当αb棒水平运动时，可以观察到电流表指针发生偏转，如果它的偏转的方向向左，若将ab棒看成是一个电源，则________端为正极．（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与________有关．（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与________有关．（5）实验中小华同学为了使检流计指针明显偏转，你认为他可能会采取哪些措施？（写出一条即可）________．【答案】无b切割磁感线运动方向磁场方向换用磁性更强的磁体【解析】【详解】（1）闭合电路，若保持ab棒不动，即不做切割磁感线运动，故电路中没有感应电流；（2）在正常情况下，电流表的指针向右偏，而在这里发现电流表的指针向左偏转，故表明与电流表正接线柱相连的是电源的负极；与电流表负接线柱相连的是电源的正极，故此时b端相当于电源的正极；（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与切割磁感线运动方向有关；（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与磁场方向有关．（5）使检流计指针明显偏转，即使得电路中的电流增大，故可以换用磁性更强的磁体，也可以加快导体的运动速度等均可；2．瑞瑞同学有-辆玩具电动车，在行驶的过程中，车上的小动物可以自由旋转，这种功能是由两个电动机带动的，如图所示是该玩具电动车的简化电路图．目前该车某一处出现了故障：通电后玩具电动车只能行驶，上面的动物不能旋转．对此，瑞瑞同学提出了猜想：[猜想与假设](1)可能是旋转开关有故障；(2)可能是旋转定时器有故障；(3)可能是________有故障．瑞瑞同学利用一只电压表来判断故障的位置．[进行实验]（1）将玩具电动车装上四只新干电池，闭合旋转开关和旋转定时器；（2）将电压表一端接在d点不动，另一端依次接在a点、b点和c点，观察电压表示数． [分析与论证]（1）如果另一端接在点时电压表有示数，接在点时无示数，说明旋转开关________（选填“断路”、“短路”或“正常”）；（2）如果另一端分别接在、点时，电压表都有示数，然后改接到点，发现电压表仍然有示数，且，说明________和________正常，________有故障．[交流评估]瑞瑞将他的检修方法与小明和小华进行了交流．（1）小明说，在[进行实验]的第（2）步，只用一根导线连接、，就可以判断旋转电动机是否断路，方法是：如果旋转电动机________，就表明它是好的．（2）小华说，在[进行实验]的（2）第步，也可以用电流表检测旋转开关和旋转定时器是否损坏，方法是：将电流表接、，如果旋转电动机仍不转，表明旋转开关可能是________（好的/坏的）；再将电流表接、，判断旋转定时器的好坏；但绝对不能将电流表接到、之间，否则有可能________．【答案】旋转电动机断路旋转开关旋转定时器旋转电动机转动好的短路【解析】【分析】（1）由题知，通电后玩具电动车只能行驶，而上面的动物不能旋转，说明行驶电动机所在的支路没有问题，问题在旋转电动机所在的支路。

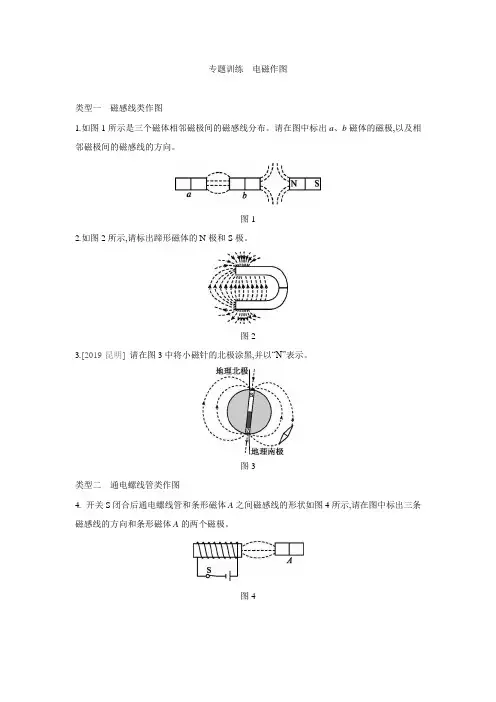

专题训练电磁作图类型一磁感线类作图1.如图1所示是三个磁体相邻磁极间的磁感线分布。

请在图中标出a、b磁体的磁极,以及相邻磁极间的磁感线的方向。

图12.如图2所示,请标出蹄形磁体的N极和S极。

图23.[2019·昆明]请在图3中将小磁针的北极涂黑,并以“N”表示。

图3类型二通电螺线管类作图4.开关S闭合后通电螺线管和条形磁体A之间磁感线的形状如图4所示,请在图中标出三条磁感线的方向和条形磁体A的两个磁极。

图45.根据小磁针静止时所指的方向,在图5中画出通过小磁针中心的一条磁感线,并标出电源的正极。

图56.电磁铁通电后,小磁针静止时的指向如图6所示。

请标出:(1)磁感线的方向。

(2)电源右侧的极性(用“+”或“一”表示)。

(3)静止的小磁针右端的极性。

图67.将一个螺线管AB用单线悬挂起来,如图7所示,闭合开关,最后静止时A端指南、B端指北。

画出螺线管上的导线环绕图示,并在螺线管两端标出N、S极。

图78.根据螺线管外部小磁针静止时的指向,请在图8中标出磁感线的方向,并在括号内标出螺线管内部小磁针的N、S极。

图8类型三电磁铁、电磁继电器类作图9.将图9中的电磁铁连入你设计的电路中(在虚线框内添加电源和滑动变阻器),使得闭合开关后,小磁针静止时的指向如图所示,且向右移动滑动变阻器滑片时,电磁铁的磁性变弱。

图910.通常我们把没有铃碗的电铃叫做蜂鸣器。

请用笔画线代替导线,将图10中的元件符号连接在电磁继电器上,组成一个蜂鸣器的电路。

图10答案1.如图所示2.如图所示3.如图所示4.如图所示5.如图所示6.如图所示7.如图所示8.如图所示9.如图所示10.如图所示。

小专题(二) 电磁作图专题概述电磁作图题是初中物理中考中常见的题型．作图题是物理过程的形象反映，根据题目给出的物理条件，通过作图直接作答，而不进行复杂的运算．它主要考查学生识图、作图两方面的能力，培养学生规范、准确、仔细的学习习惯．1．三类典型判定三类典型 判定问题(1)根据小磁针的指向判断磁体或通电螺线管(或电磁铁)的N 、S 极，进一步判断磁感线的方向；(2)根据磁感线的方向判断磁体的磁极与小磁针的指向；(3)根据小磁针的指向判断通电螺线管(或电磁铁)中的电流方向(或电源的正、负极)，或进一步画出螺线管的绕线. 判定依据(1)同名磁极相互排斥，异名磁极相互吸引；(2)磁体外部的磁感线都是从磁体的N 极出发，回到S 极；放入磁场中某点的小磁针N 极指向与该点的磁场方向、磁感线方向一致； (3)安培定则.2.三点理解电磁继电器的作图(1)明确电磁继电器的控制电路和工作电路； (2)控制电路工作(电磁铁有磁性)的主要条件； (3)衔铁被吸下后，触点的连接方式发生的变化． 专题训练类型1 判断磁体或通电螺线管(或电磁铁)的N 、S 极1．如图所示，小磁针处于静止状态，请在图中甲、乙处标出磁极极性(用N 或S 表示)并画出磁感线(每个磁极画两条)．2．(福州中考)请标出图中小磁针静止时的N 极．3．(淮安中考)在图中，标出条形磁体的N 、S 极(图中小磁针黑端为N 极)．4．(潍坊中考)在探究通电螺线管磁场的实验中，在螺线管附近放两个小磁针，硬纸板上均匀地撒满铁屑，通电后观察到小磁针静止时的指向和铁屑的排列如图甲所示．请你根据图甲所示的实验结果，在图乙中画出螺线管周围的磁感线分布情况(画出5条线)并标出螺线管的N 极和S 极．类型2 判断小磁针的指向或画磁感线方向5．(无锡中考)如图所示，根据小磁针静止时的指向，标出磁体的N 、S 极和A 点的磁场方向(用箭头表示)．6．小磁针在如图所示的位置静止，请标出磁体的磁极，并画出磁感线的方向．7．(兰州中考)根据图中小磁针N极指向，标出磁体的N极和S极，并画出磁感线的方向．8．地球周围存在着磁场——地磁场，请在图中画出地磁场的磁感线的方向．类型3判断通电螺线管(或电磁铁)中的电流方向9．(苏州中考)在图中标出通电螺线管的N极和B点的电流方向．10．如图所示为永磁体A和电磁铁B之间的磁场分布．请根据图中磁感线的方向标出永磁体A右端的磁极和电磁铁B中电源的“＋”“－”极．11．(雅安中考)通电螺线管下方自由转动的小磁针静止后如图所示，请在图中标出螺线管的N、S极和螺线管中的电流方向．12．(酒泉中考)请在图中小磁针左侧的括号中标出N或S极，在虚线上标出磁感线的方向．13．(广安中考)请画出图中螺线管的绕法．14．在图中，根据磁感线方向标出通电螺线管中的电流方向和小磁针的N极．15．(平凉中考)根据图中小磁针的指向，在图中括弧中标出通电螺线管的N或S极，以及电源的“＋”或“－”极．16．(随州中考)如图，为制作马蹄形电磁铁，将原本无磁性的软铁棒弯成“U”形，用导线在AB段绕几匝再跨到CD段绕几匝，然后将开关、电源、电阻连接成闭合回路．电磁铁产生的磁性已用磁感线标出．画出导线在铁棒上的环绕情况并在棒的A、D端标明磁极．类型4关于电磁铁、电磁继电器的作图17．(乐山中考)小明自制了一个带有电磁铁的木船模型，将它放入水中漂浮，闭合开关后，船头会指向北方偏转．请在图上标出螺线管的南北极和电源的正负极．18．给你如图所示的器材，请你设计一个温度自动报警器，要求：正常情况下灯亮，铃不响，温度升高到一定程度时，铃响，灯不亮．参考答案1. 2. 3. 4.5. 6.7.8.9.10.11.12.13.14.15.16.17.18.。
