教科版九年级上册物理第三章认识电路期末单元测试(提高)

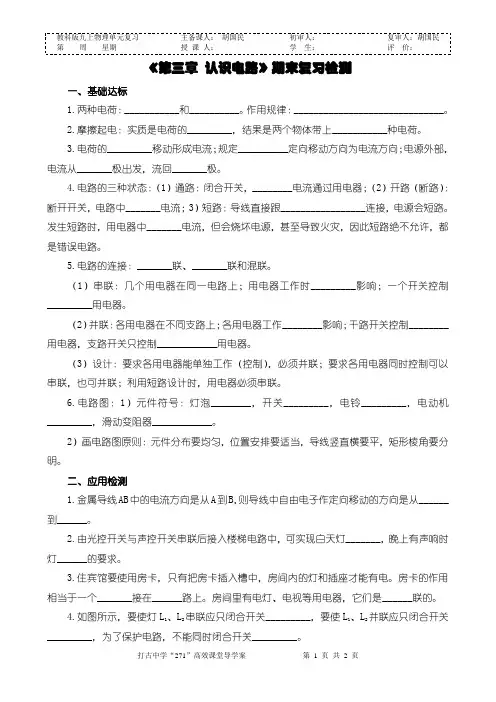

《第三章认识电路》期末复习检测一、基础达标1.两种电荷：___________和__________。

作用规律：______________________________。

2.摩擦起电：实质是电荷的_________，结果是两个物体带上___________种电荷。

3.电荷的_________移动形成电流；规定__________定向移动方向为电流方向；电源外部，电流从_______极出发，流回_______极。

4.电路的三种状态：（1）通路：闭合开关，________电流通过用电器；（2）开路（断路）：断开开关，电路中_______电流；3）短路：导线直接跟_________________连接，电源会短路。

发生短路时，用电器中_______电流，但会烧坏电源，甚至导致火灾，因此短路绝不允许，都是错误电路。

5.电路的连接：_______联、_______联和混联。

（1）串联：几个用电器在同一电路上；用电器工作时_________影响；一个开关控制_________用电器。

（2）并联：各用电器在不同支路上；各用电器工作________影响；干路开关控制________用电器，支路开关只控制____________用电器。

（3）设计：要求各用电器能单独工作（控制），必须并联；要求各用电器同时控制可以串联，也可并联；利用短路设计时，用电器必须串联。

6.电路图：1）元件符号：灯泡________，开关_________，电铃_________，电动机_________，滑动变阻器____________。

2）画电路图原则：元件分布要均匀，位置安排要适当，导线竖直横要平，矩形棱角要分明。

二、应用检测1.金属导线AB中的电流方向是从A到B，则导线中自由电子作定向移动的方向是从______到______。

2.由光控开关与声控开关串联后接入楼梯电路中，可实现白天灯_______，晚上有声响时灯______的要求。

教科版九年级上册物理第三章认识电路单元检测教科版九年级上册物理第三章认识电路单元检测一、单选题1.有甲、乙、丙、丁四个带电小球，若甲、乙相吸；乙、丙相斥；甲、丁相斥。

现将丙球和丁球靠近，则它们一定（）A.相斥B.相吸C.既不相斥也不相吸D.无法判断。

2.如图所示电路，下列分析正确的是（）A.只闭合S1时，L2发光、L1不发光，A2测L2电流B.只闭合S2时，L1发光、L2不发光，A1测L1电流C.闭合S1、S2时，L1、L2并联，A2测L2电流D.闭合S1、S2时，L1、L2串联，A1、A2示数相等3.类比是重要的科学研究方法．下列关于类比水流和电流形成原因（如图所示）说法错误的是（）A.导线类比水管，是传送电流的装置B.开关类比阀门，是控制电流传送的装置C.电源类比抽水机，是提供电压的装置D.灯泡类比水轮机，是产生电能的装置A. B.C. D.二、多选题8.下面是小强同学对身边的一些电路连接进行观察分析得出的判断，其中正确的是（）A.厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作，它们是并联的B.马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C.楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D.一般家庭中都要安装几盏照明灯和其它用电器，使用时互不影响，它们是并联的9.如图为通电电路中一段导线内的电荷分布示意图。

●表示带正电的原子核，表示带负电的自由电子。

关于导线中电荷的定向移动方向，正确的说法是（）A.两种电荷都向左定向移动B.两种电荷都向右定向移动C.●不做定向移动，向左定向移动D.●不做定向移动，向右定向移动10.关于电流，下列说法中正确的是（）A.盐水中可以通过电流B.只有电路是通路时，电路中才可能会有电流C.正、负电荷定向移动都会形成电流D.金属导体导电的时候，导体中电荷的移动方向和电流方向相同三、填空题11.实验室里常用验电器来检验物体是否带电，其工作原理是________，用丝绸摩擦过的玻璃棒接触验电器上的金属球后，验电器的金属箔张开，说明验电器也带上了________（填“正”或“负”）电荷，这时验电器所带的电子总数与玻璃棒接触验电器前相比要________（填“增多”或“减少”或“不变”）。

第三章　认识电路一、选择题1.关于导体和绝缘体,下列说法正确的是( )A.人体、大地、石墨、食盐水、橡胶都是导体B.导体容易导电是因为导体内有大量的自由电荷C.绝缘体不容易导电是因为内部没有电荷D.绝缘体既不能导电,也不能带电2.如图所示,用丝绸摩擦过的玻璃棒去接触不带电的验电器金属球后,验电器的两片金属箔张开.对这一现象解释错误的是( )A.丝绸摩擦过的玻璃棒带正电B.金属箔和金属球都带正电C.金属箔张开是由于两箔片带同种电荷而互相排斥D.金属箔张开的瞬间,玻璃棒上的正电荷移动到箔片上3.某一带塑料外壳的手电筒的构造如图所示,手电筒内装了两节干电池.关于手电筒的电路,下列说法正确的是( )A.金属弹簧为绝缘体,不属于电路的一部分B.干电池为电源,按键为电路开关C.灯泡发光时,灯丝将电能转化为化学能D.灯泡发光时,灯丝将化学能转化为电能4.如图所示的电路中,当开关S1、S2断开或闭合时,下列关于三灯连接的情况说法正确的是( )A.S1、S2闭合,L1、L2并联B.S1、S2断开,L1、L3并联C.S1断开,S2闭合,L1、L2串联D.S1断开,S2闭合,L1、L2并联5.电冰箱内的照明灯是通过冰箱门来控制的,当冰箱门打开时,与开关相连的弹簧伸长,开关闭合使冰箱内的照明灯发光;当冰箱门关闭时,弹簧被压缩,开关断开使冰箱内的照明灯熄灭.下列电路中符合要求的是( ) A B C D 6.(多选)通过直接感知的现象,推测无法直接感知的事实是常用的物理方法.下列根据现象所做的推测,符合事实的是( )A.街边的路灯同时亮,同时灭.推测:路灯是串联的B.气体很容易被压缩.推测:分子间有空隙C.绝缘棒接触验电器后，验电器的金属箔张开一定角度.推测:绝缘棒带正电D.轻质小球a、b靠近时相互吸引.推测:a、b两小球可能带异种电荷二、填空题 7.摩擦起电中的“电”是指 (选填“电流”“电荷”或“电量”);摩擦起电的实质是 .8.如图甲所示,给充电宝充电的过程中,充电宝相当于电路中的 .如图乙所示,用充电宝给手机充电的过程中,充电宝相当于电路中的 . 甲 乙9.在中国科学技术馆二层A厅有一件展品——静电滚球,如图所示.当转动手柄时(未画出),金属小球会在中心电极与接地的金属板之间循环往复运动,已知中心电极带正电,此时由于中心电极对负电荷有 (选填“吸引”或“排斥”)力,金属小球内原本无序的电荷会重新分布,金属小球靠近中心电极的一侧带 电荷.10.我们把如图所示的发光二极管连入电路中,当长脚接A接线柱,短脚接B接线柱时,发光二极管和小灯泡都发光,说明电路处于 (选填“断路”“短路”或“通路”)状态,此时导线中自由电子的移动方向为 (选填“从A到B”或“从B到A”).11.如图所示是一个定时炸弹的引爆装置,S是定时开关,设定的起爆时间一到,定时开关S会自动断开.为使起爆器停止工作,拆弹专家应在 (选填“a”或“b”)处剪断导线.拆除前起爆器中 (选填“有”或“没有”)电流通过.12.如图,A、B、C、D是四个接线柱,要使灯L1、L2串联,应把 两个接线柱连接起来;要使灯L1、L2并联,应把 两个接线柱连接起来,同时把 两个接线柱也连接起来.三、作图题13.根据电路图连接实物图.14.请根据图甲所示实物图,在图乙的方框内画出相应的电路图.四、实验探究题15.利用我们身边的常见物品也可以完成一些物理小实验：（1）将一根塑料绳一端扎紧，从另一端把绳尽可能撕成更多的细丝（如图甲所示），用手向下捋几下后，观察到的现象是：塑料细丝越来越______（填“蓬松”或“紧密”），手与塑料细丝带上的是___________（填“同种”或“异种”）电荷；（2）如图所示，a、b所示装置均为比较简单的验电器，它们都可以用来检验某物体是否带电，由图中现象可知，图a装置是依据________的原理来检验物体是否带电的，图b装置工作原理与图a装置________（填“相同”或“不同”）；（3）如图丙所示，用毛皮摩擦橡胶棒，橡胶棒带负电，是因为橡胶棒在摩擦的过程中_______（填“得到”或“失去”）电子，一个带电棒靠近该橡胶棒时，它们互相吸引，这个带电棒所带的是______（填“正”或“负”）电荷。

第三章认识电路单元测试班级姓名学号分数【满分：100分时间：35分钟】一、选择（每个3分共3×16=48分）1. （2019 广东省）如图是锂（Li）原子结构示意图，下列说法正确的是（）A. 锂原子由质子和中子组成B. 锂原子由带正电的原子核和核外带负电的电子组成C. 锂原子的质子数是电子数的两倍，所以锂原子带正电D.锂原子失去电子后带负电【答案】 B【解析】锂原子由质子核和核外电子组成，而原子核带正电，核外电子带负电，故A错误，B正确；锂原子的质子数和电子数相同，都是3个，故C错误；锂原子失去电子后带正电，故D错误。

2.(2019 湖南郴州)如图所示，一根支在支架上的塑料吸管，能在水平面内自由转动。

用餐巾纸摩擦吸管使其带电，将丝绸摩擦过的玻璃棒靠近带电吸管的一端，吸管被吸引，说明吸管在与餐巾纸摩擦的过程中（）A．失去电子带正电B．失去电子带负电C．得到电子带正电 D．得到电子带负电【答案】D【解析】丝绸摩擦过的玻璃棒带正电，将丝绸摩擦过的玻璃棒靠近带电吸管的一端，吸管被吸引，说明吸管带的是负电。

因为摩擦起电的实质是电子的转移，得到电子的带负电，失去电子的带正电，所以，吸管在与餐巾纸摩擦过程中，吸管得到电子而带负电。

综上所述，只有选项D说法正确。

3. (2019 浙江金华市)如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。

该手电筒的工作电路图是（）A. B.C. D.【答案】D【解析】由实物图知，手电筒是利用两节干电池串联为一个小灯泡提供电能，其中外壳相当于导线，已知塑料片起到开关的作用，位于两节干电池之间。

所以电路图是干电池与灯泡组成的串联电路，并且开关位于两节干电池之间。

手电筒电路为基本电路，即用导线将电源、开关以及灯泡顺次连接起来即可。

4.（2019重庆市B）关于图所示电路的判断,正确的是( )A. 只闭合开关S1时，灯泡L1、L3并联。

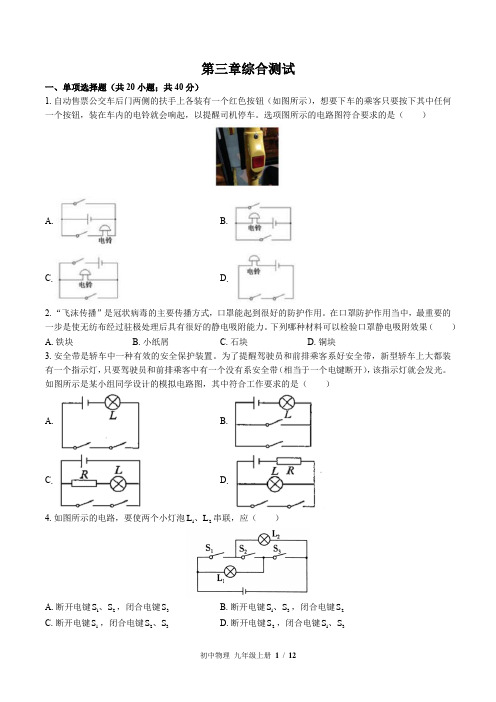

第三章综合测试一、单项选择题（共20小题；共40分）1.自动售票公交车后门两侧的扶手上各装有一个红色按钮（如图所示），想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车。

选项图所示的电路图符合要求的是（ ）A .B .C .D .2.“飞沫传播”是冠状病毒的主要传播方式，口罩能起到很好的防护作用。

在口罩防护作用当中，最重要的一步是使无纺布经过驻极处理后具有很好的静电吸附能力。

下列哪种材料可以检验口罩静电吸附效果（ ） A .铁块B .小纸屑C .石块D .铜块3.安全带是轿车中一种有效的安全保护装置。

为了提醒驾驶员和前排乘客系好安全带，新型轿车上大都装有一个指示灯，只要驾驶员和前排乘客中有一个没有系安全带（相当于一个电键断开），该指示灯就会发光。

如图所示是某小组同学设计的模拟电路图，其中符合工作要求的是（ ）A .B .C .D .4.如图所示的电路，要使两个小灯泡12L L 、串联，应（ ）A .断开电键12S S 、，闭合电键3SB .断开电键13S S 、，闭合电键2SC .断开电键1S ，闭合电键23S S 、D .断开电键2S ，闭合电键13S S 、5.有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。

如果丙物体带正电，则甲、乙带电为（）A.甲带正电，乙带负电B.甲带正电，乙也带正电C.甲带负电，乙带正电D.甲带负电，乙也带负电6.在如图所示的电路中，开关S闭合后，电源可能被损坏的电路是（）A.B.C.D.7.在干燥的环境下，用丝绸摩擦两根玻璃棒，手持其中一根靠近被吊起的另一根，它们相互排斥｡下列说法中正确的是（）A.玻璃棒失去电子带正电B.玻璃棒得到电子带正电C.在潮湿的环境下重复实验，它们相互吸引D.玻璃棒在任何条件下都是绝缘体8.在如图所示的电路中，电源电压不变，闭合电键后，滑动变阻器的滑片向右移动，灯泡的亮度变化是（）A.变亮B.变暗C.不变D.无法确定9.如图所示，小王同学在学习了教材中“原子模型”一节后，整理知识结构图如下，其中①、②、③三项有下划线的内容中不正确的是（）A.只有①B.只有③C.①和②D.②和③10.下列用品中，通常情况下属于导体的是（）A.玻璃棒B.塑料尺C.铁钉D.橡皮11.与所示实物图相对应的电路图是图中的（）A .B .C .D .12.如图甲所示，验电器A 带负电，B 不带电。

教科版九年级上册物理第三章认识电路期末单元测试（基础）满分：85分考试时间：60分钟一、单选题（共12题；共24分）1.（2018九上·遂宁期末）有两验电器A、B，A带正电，用一导体将A、B连接使B也带电，则此过程中正确的是（）A. 电子从A到BB. 电子从B到AC. 正电荷从A到BD. 正电荷从B到A2.（2019九上·陆川期中）甲和乙是两个轻质泡沫小球，丙是用丝绸摩擦过的玻璃棒，甲、乙和丙三者之间相互作用时的场景如图所示，由此判断（）A. 小球甲一定带正电B. 小球乙一定带正电C. 小球乙一定不带电D. 小球甲和乙一定带异种电荷3.日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是（）A. 串联的B. 可能是串联也可能是并联的C. 并联的D. 电灯与插座间是串联的，其它用电器是并联的4.（2017九上·宿州月考）如图所示 , 将一带正电的玻璃棒靠近用细线挂住的轻细吸管A 端时，吸管发生了转动 . 对吸管A 端带电性质判断正确的是（）A. 若相互吸引，一定带正电B. 若相互吸引 , 一定带负电C. 若相互排斥，一定带正电D. 若相互排斥，一定带负电5.（2020·重庆B）某种电子测温枪测靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪显示被测者额头温度。

在环境看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；测温开关S1断开S2闭合时灯泡L不发光。

关于热敏电阻R与补光灯泡L 在电路中的连接方式，图中的电路符合要求的是（）6.小明实验时连接了如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）A. 小灯泡亮、电铃响B. 小灯泡亮、电铃不响C. 小灯泡不亮、电铃响D. 小灯泡不亮、电铃不响7.摩擦产生的带电现象,在生产和生活上给人们带来了很多麻烦.下列各现象中,不是由于摩擦起电引起的是（）A. 买食品时,装食品的薄塑料袋粘在手上甩不掉B. 印刷机里出来的纸张粘在一起不容易分开C. 化纤布料的衣服容易吸附灰尘D. 冬天用湿手去摸室外的铁棒,手容易粘在铁棒上8.（2017九上·汉阳期中）a、b、c、d四个小泡沫球的相互作用情况如图所示，则d球（）A. 与a球带同种电荷B. 与b球带同种电荷C. 与c球带同种电荷D. 不带电或与a球带异种电荷9.如图所示的电路中，若要使L1和L2两灯组成并联电路，开关的断开与闭合情况应是( )A. S1、S2断开，S3闭合B. S1、S2闭合，S3断开C. S1、S2、S3都闭合D. S2、S3闭合，S1断开10.（2017九上·竞秀期中）如图所示，某同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧，关于该实验的分析正确的是（）A. 实验时干电池的正极与正极相连B. 用普通纸代替铝箔纸也能燃烧C. 实验中铝箔纸没有发生化学变化D. 该实验能说明短路带来的危害11.（2018·铜仁）下列说法，描述正确的是（）A. 验电器验证物体带电时金属箔张开，是因为金属箔带上了异种电荷B. 发生短路是造成家庭电路中电流过大的原因之一C. 金属导体中电流方向跟自由电子定向移动方向一致D. 为了确保安全用电，要做到不接触高压带电体、不靠近低压带电体12.（2017九上·芜湖期中）学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上.平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦.小明学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光.下列电路图中符合要求的是（）二、填空题（共12题；共34分）13.（2018九上·定边期末）丝绸摩擦过的玻璃棒带________电，这是因为玻璃棒在摩擦过程中________（选填“得到”或“失去”）电子，若用带电的玻璃棒靠近碎纸屑被吸引，这是由于带电物体具有________的性质，如图所示，若用带电玻璃棒接触不带电的验电器金属小球，验电器金属箔片会张开，这是因为________．14.（2018九上·芜湖期末）自然界存在着正、负两种电荷，毛皮与胶棒摩擦过后，毛皮所带的电荷为________电荷。

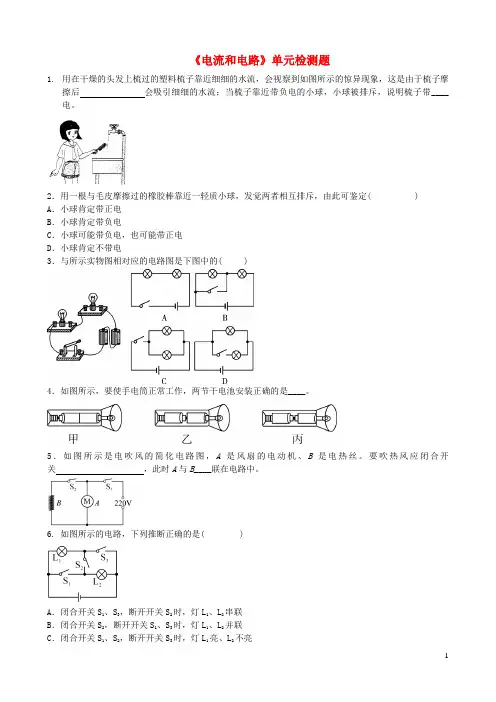

《电流和电路》单元检测题1.用在干燥的头发上梳过的塑料梳子靠近细细的水流，会视察到如图所示的惊异现象，这是由于梳子摩擦后会吸引细细的水流；当梳子靠近带负电的小球，小球被排斥，说明梳子带____电。

2．用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发觉两者相互排斥，由此可鉴定( )A．小球肯定带正电B．小球肯定带负电C．小球可能带负电，也可能带正电D．小球肯定不带电3．与所示实物图相对应的电路图是下图中的( )4．如图所示，要使手电筒正常工作，两节干电池安装正确的是____。

5．如图所示是电吹风的简化电路图，A是风扇的电动机、B是电热丝。

要吹热风应闭合开关，此时A与B____联在电路中。

6. 如图所示的电路，下列推断正确的是( )A．闭合开关S1、S3，断开开关S2时，灯L1、L2串联B．闭合开关S2，断开开关S1、S3时，灯L1、L2并联C．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮D．同时闭合开关S1、S2、S3时，电源短路7．如图所示，电流表的示数为 1.6 A，电流表的示数为0.9 A，则L1中的电流是____A，L2中的电流是____A。

8．如图所示电路图中，a、b都是电流表，由图可知( )A．a测通过L1的电流，b测通过L2的电流B．a测通过干路的电流，b测通过L1的电流C．a测通过干路的电流，b测通过L2的电流D．a测通过L1的电流，b测通过干路的电流9. 早在公元前600年，人们发觉了摩擦起电现象，摩擦起电的实质是____的转移；1733年，科学家经过试验区分出两种电荷，并总结出电荷间的作用规律是。

10．如图所示，验电器的金属箔片张开是因为____种电荷相互排斥，用手接触验电器的金属球后金属箔片闭合，这说明人体是____(选填“导体”或“绝缘体”)。

11．与丝绸摩擦过的玻璃棒分别靠近悬挂的轻质带电小球B和C，发觉B被排斥，C被吸引，则____带正电；用久的风扇扇叶上布满灰尘主要是由子风扇旋转扇叶与空气发生，带电体具有的性质。

《第3 章认识电路》测试题一、单选题（共18题；共36分）1.丝绸摩擦过的玻璃棒靠近一轻质小球，发现两者互相排斥，由此可鉴定( )A.小球一定带正电B.小球一定带负电C.小球可能带负电，也可能带正电D.小球一定不带电2.如图所示，开关S闭合时，灯泡与组成并联电路的是（）A. B. C. D.，现要使两只灯泡并联连接，下列做法能达到目的的是（）3.如图所示的电路中有两只灯泡L 、L1 2A.闭合S、S，断开S1 3 2B.闭合S、S，断开S1 2 3C.闭合S 、S，断开S2 3 1D.闭合S，断开S、S2 1 34.下列元件中不是组成电路的必要元件的是（）A.验电器B.开关C. 用电器D.电源5.下列说法正确的是（）A.公路边的灯要亮一起亮，要灭一起灭，所以这些灯一定是串联的B.点亮的节日小彩灯串上取下任一个，一串都不亮了，它们是串联的C.并联电路中，若一个用电器断路，则其余用电器也不可能工作D.家中的电灯、电视机、电冰箱等电器设备之间是串联的6.如图所示的电路中，闭合开关后两盏灯都可能发光的是（）A.只闭合开关S1B.只闭合开关S2C. 只闭合开关S、S1 2D.开关S、S、S都闭合1 2 37.如图所示各电路图中，属于串联的是（）A. B. C. D.8.如图所示的电路，下列判断正确的是（）A.闭合开关S、S，断开开关S 时，灯L、L串联1 32 12B.闭合开关S，断开开关S 、S时，灯L 、L并联2 13 1 2C. 闭合开关S、S，断开开关S 时，灯L 、L不亮1 2 3 12D.同时闭合开关S、S、S时，电源短路1 2 39.关于粒子和宇宙，下列认识中正确的是（）A.雾霾是由于分子不停地运动形成的B.摩擦起电的过程中创造了电荷C.卢瑟福提出的原子的核式结构模型，认为原子是原子核和电子组成的D.地球等行星围绕太阳转动，太阳是宇宙的中心10.电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全，如图所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，由于曲长管道中水具有电阻（简称“隔电电阻”），因而人体两端的电压不高于12V，下列说法正确的是（）A.“隔电电阻”大于“人体电阻”B.曲长管道应选用导电性能好、管壁较厚的铜管C.热水器漏电且接地线失效时，“防电墙”使人体内无电流通过D.热水器漏电且接地线失效时，“隔电电阻”与“人体电阻”并联11.在如图所示的电路中，若将电源和灯L的位置互换后，下列说法正确的是（）1A.灯L、L串联1 2B.灯L 、L并联1 2C.开关S 只控制L1D.开关S只控制L212.如图所示，当开关S由闭合变为断开时，下列说法中不正确的是（）A.电路中的电流为零B.灯泡两端电压为零C.电灯的电阻为零D.电源两端的电压不为零13.举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L 才亮．以下符合这一要求的电路是（）A. B. C. D.14.在如图所示的电路中，电源电压为 3V ，当开关 S 、S 都闭合时，则（ ）1 2A. 电压表的示数为 3VB. 电流表将被烧坏C. 灯 L 不亮，灯 L 亮12D. 两只灯泡都将被烧坏15.把一根塑料绳一端扎紧，从另一端撕开成许多细丝，用干燥的手从上向下捋几下，发现细丝张开了(如 下左图所示)，细丝张开的原因是（ ） A. 异种电荷相吸B. 同种电荷相斥C. 分子间斥力D. 分子间引力16.如上右图是晓敏连接的电路图．同时闭合开关 S 和 S 后，灯泡 L 和 L 的发光情况分别是（ ） 1 2 1 2 A. 灯泡 L 发光、L 不发光1 2 C. 灯泡 L 和 L 均不发光12 B. 灯泡 L 不发光，L 发光1 2 D. 灯泡 L 和 L 均发光1 2 17.在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（ ） A.连入变阻器时，应使滑片位于变阻器值最大的位置 B. 开关、电流表应接在靠近电源电流流出的一端 C. 连接电路时，应先将开关断开D. 电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端． 18.如图，下面叙述错误的是（ ） A. 只有 S 闭合时只有 L 发光2 3B. S 、S 都闭合时只有 L 、L 两灯并联1 2 1 2 C. S 、S 都闭合时是三灯并联电路 1 2 D. S 、S 都断开时是三盏灯串联电路1 2 二、填空题（共 10 题；共 22 分）19.如图是简化了的电冰箱的电路图。

教科版九年级物理上册第三章认识电路单元测试题第三章认识电路一、选择题(每题5分，共40分)1．用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验可知梳子带的是负电荷。

下列说法中正确的是()A．梳子得到了一些电子B．梳子失去了一些电子C．梳子失去了一些原子核D．摩擦创造了电荷2．甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是() A．甲、乙两球一定带异种电荷B．甲、乙两球一定带同种电荷C．乙、丙两球一定带异种电荷D．乙、丙两球一定带同种电荷3．如图1所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b 也带上了负电，下列说法正确的是()图1A．a上的一些电子转移到b上，瞬时电流方向为b→aB．b上的一些电子转移到a上，瞬时电流方向为a→bC．b上的一些电原子核转移到a上，瞬时电流方向为b→aD．a上的一些原子核转移到b上，瞬时电流方向为a→b4．如图2所示，箭头表示电荷的运动方向，下列说法正确的是()图2A．灯泡发光说明电路中有电流B．金属导线中发生定向移动的电荷是正电荷C．电源的上端是正极D．灯泡发光时，电源将电能转化为化学能5．如图4所示，与图3所示实物图对应一致的是()图3图46．如图5所示的电路中，下列说法不正确的是()图5A．只闭合开关S1，灯L2发光B．只闭合开关S2，两个灯泡串联C．开关S1、S2、S3可以都闭合D．闭合开关S1、S3，两个灯泡并联7．如图6所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是()图6A．电灯亮，电铃响B．电灯亮，电铃不响C．电灯不亮，电铃响D．电灯不亮，电铃不响8．自动售票公交车后门两侧的扶手上各装有一个红色按钮，想要下车的乘客只要按下其中任何一个按钮(如图7所示)，装在车内的电铃就会响起，以提醒司机停车。

如图8所示的电路图中符合要求的是()图7图8二、填空题(每空3分，共42分)9．将塑料绳的一端扎紧，再将另一端撕成许多的细丝，用干燥的手从上向下捋几下，观察到如图9所示的现象，这是因为塑料丝带了________(选填“同种”或“异种”)电荷，这种使塑料丝带电的方法称为____________，塑料丝带电的实质是________在物体间发生转移。

第三章综合测试一、单项选择题（共20小题；共40分）1.在如图所示电路中，正确的是（）A.B.C.D.2.电视机的荧光屏表面经常有很多灰尘，其主要原因是（）A.荧光屏有吸附灰尘的能力B.屋子里灰尘的自然堆积C.电视机工作时，荧光屏表面温度较高D.电视机工作时，荧光屏表面有静电S闭3.为保障司乘人员的安全，轿车上设有安全带未系提示系统。

当乘客坐在座椅上时，座椅下面的开关1S断开），仪表盘上的指示灯L将亮起；若系上安全带时，安全带控合，若未系安全带（安全带控制开关2S闭合，指示灯L熄灭。

如图所示设计的四个电路图中最合理的是（）制开关2A.B.C.D.4.如图所示的电路中，开关S闭合后，两个灯泡属于串联的是（）A.B.C .D .5.甲、乙、丙三个轻质小球用绝缘细绳悬挂，如图所示，已知丙带正电，则（ ）A .甲、乙均带正电B .甲、乙均带负电C .乙带正电，甲一定带负电D .乙带正电，甲可能不带电6.如图所示的电路中，闭合开关后两盏灯都能发光的是（ ） A .B .C .D .7.甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较弱。

将它们相互摩擦后分开。

下列叙述中错误的是（ ） A .乙得到了电子带负电B .甲失去了电子带正电C .甲、乙靠近会相互吸引D .摩擦产生了电荷，使甲乙带电8.如图所示电路中，要使两灯并联，下列做法正确的是（ ）A .12S S 、断开，3S 闭合B .12S S 、闭合，3S 断开C .123S S S 、、闭合D .1S 断开，23S S 、闭合9.左边的粒子由右边的例子构成，下列选项中正确描述物质结构的是（ ） A .B .C .D .、间应接入下列物品中的（）10.如图所示，要使开关S闭合后小灯泡能够发光，在金属夹A BA.橡皮B.钢直尺C.塑料尺D.干燥的小木棍11.如图为一实物电路连接图，同学们画出的与其对应的电路图，其中正确的是（）A.B.C.D.、、金属球连接起来12.如图甲所示，验电器A带负电，B不带电。

教科版九年级上册物理第三章认识电路期末单元测试（提高）满分：80分考试时间：60分钟一、单选题（共14题；共28分）1.（2017九上·栾城期中）如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（）A. a和bB. g和hC. c和dD. e和f2.（2018九上·东营月考）下列电路图中，与实物电路对应的是（）3.下列说法中正确的是（）A. 正、负电荷定向移动都会形成电流B. 电路中的电流是形成电压的原因C. 自由电荷定向移动的方向为电流方向D. 电路两端有电压，电路中就一定会有电流4.（2018八上·扬州期末）用细线将很轻的泡沫塑料小球A悬挂起来，再用一绝缘小球B 分别靠近它们，出现如图甲、乙、丙所示的三种情况．能肯定两个小球都带电的是( )A. 图甲和图乙B. 只有图甲C. 只有图乙D. 只有图丙5.（2018九上·番禺期中）为保证司乘人员的安全，轿车上设有安全带未系提示系统。

当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。

下列设计最合理的电路图是（）6.（2017·通州模拟）中国科技馆“探索与发现”展厅有一个展品名为“静电滚球”，如图所示．展品由一个中心电极、一些金属小球和一个接地的环形金属板三部分构成，当观众转动手柄时，金属小球会在中心电极与接地的金属板之间循环往复运动．转动手柄时，使中心电极带正电，此时由于静电感应，金属小球内原本无序的电荷会重新排布，靠近电极一侧带负电荷，远离电极的一侧带等量的正电荷．这些金属球开始运动时，与中心电极间的距离将（）A. 变大B. 变小C. 不变D. 有的变大有的变小7.（2018九上·宝坻月考）如图所示电路中，○中有一个是电流表，另外两个是电灯，且两灯均能发光，下列说法正确的是（）A. a为电流表，b和c为电灯B. b为电流表，a和c为电灯C. c为电流表，a和b为电灯D. 以上答案均有可能8.（2019九下·永春月考）为了提高行车的安全性，有的汽车装有日间行车灯，如图所示。

第三章认识电路期末复习提升卷一、单选题1．如图甲所示，验电器A带负电，B不带电。

如图乙所示，用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中（）A．电流方向由A到B B．电流方向由B到AC．始终无电流D．有电流方向无法确定2．过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉样同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。

要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（）A．B．C．D．3．如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。

对此，下列判断中可能的是（）A．小灯泡L1断路B．小灯泡L2断路C．开关S断路D．小灯泡L2短路4．如图甲所示，用一个带正电的物体去接触不带电的验电器A的金属球时，A的金属箔片张角变大；再用带有绝缘手柄D的金属棒C同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。

则下列说法正确的是（）A．验电器的工作原理是异种电荷相互吸引B．当C棒接触两验电器的金属球时，瞬间电流方向从A到BC．带正电的物体接触验电器A的金属球时，A的金属箔片张角变大，说明它得到了正电荷D．当C棒接触两验电器的金属球时，验电器A的金属箔片张角变小，说明它失去了正电荷5．如图所示，把一只LED （发光二极管）接入电路，闭合开关后LED正常发光，用手触摸几乎感觉不到发热｡以下说法正确的是（）A．LED相当于电源B．LED主要是由超导体材料制成的C．LED工作时主要将电能转化为内能D．电源正负极对调连接，闭合开关LED不发光6．如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（）A．B．C．D．7．如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（）A．L1不亮，L2亮B．L1和L2都亮C．L2不亮，L1亮D．L1和L2都不亮8．行驶的汽车准备拐弯时，司机会拨动转向灯开关，同侧的前后两个转向灯就会同时闪亮、同时熄灭．如果这两个转向灯有一个损坏，另一个仍能正常闪亮工作．根据上述现象可判断，下列说法中正确的是A．两灯一定是并联B．两灯一定是串联C．两灯的电阻一定相等D．通过两灯的电流一定相等9．下列电路图与实物图一致的是A．B．C．D．10．关于图所示电路的判断,正确的是A．只闭合开关S1时，灯泡L1、L3并联．B．只闭合开关S2,时，灯泡L2、L3并联．C．只闭合开关S2、S3时，灯泡L2、L3串联．D．闭合所有开关时灯泡L1L2并联，L3短路.二、填空题11．简单电路是由电源、开关、用电器和导线组成的。

选择题在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是（）A. 梳头时，空气进入头发B. 头发和梳子摩擦后，头发因带同种电荷而相互排斥C. 梳子对头发有吸引作用D. 头发和梳子摩擦后，头发因带异种电荷而相互吸引【答案】B【解析】试题分析：根据题中的现象结合电荷间的相互作用规律即可作出选择．梳子梳头发，属于摩擦起电现象．被梳子摩擦过的头发会带上同种电荷，同种电荷互相排斥，所以头发越梳越蓬松．故选B．选择题如图所示，两个相同的验电器A和B，A带正电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，发现A金属箔张角变小，B金属箔张开，下列说法正确的是A. A金属箔张角变小，说明它失去电子B. 金属棒中瞬间电流的方向从B流向AC. 正电荷从A向B定向移动，形成瞬间电流D. B金属箔张开，说明B金属箔带上正电荷【答案】D【解析】A. A 带正电( 说明A 缺少电子) ，B 不带电，用带有绝缘柄的金属棒把 A 和 B 连接起来，电子由 B 转移到 A ，即 A 得到电子；故A 错误；B. A 带正电，B 不带电，用带有绝缘柄的金属棒把A 和B 连接起来，自由电子从B 向A 定向移动，形成瞬间电流；电流方向与电子定向移动的方向相反，即瞬间电流的方向从 A 流向B ；故B 错误；C. 由前面分析可知，电子由B 转移到A ，而不是正电荷由A 向B 定向移动；故C 错误；D. 由前面分析可知，电子由B 转移到A ，即B 失去电子而带正电，故D 正确；选择题下列电路图中，正确的是（）A. B. C. D.【答案】C【解析】试题分析：完善的电路至少由电源、开关、用电器组成，据此分析各电路图，进行解答．解：A、缺少用电器，所以A不正确；B、缺少电源，所以B不正确；C、包括电源、开关、导线和用电器四部分，为完整的电路，C正确；D、开关闭合，会形成短路，故D错误．故选C．选择题由一个电源、两个小灯泡、一个开关和若干导线组成的电路，当开关闭合时，两灯都亮。
