制程不良TOP6分析

短路
變壓器在量電感時發現非常低,接近漏感 時,應檢查是否短路,其中一個繞組短路 (內部短路或引出線PIN間錫橋短路),或 是讓人頭痛的銅箔短路,找出原因加以排 除.
耐壓不良
耐壓測試是變壓器必須100%全測的要求,許多 客戶還要求每批出貨要附HI-POT全測的聲明書. 造成耐壓不良的原因: 二繞組之間引出線太接近. 二PIN間錫橋造成. 檔牆膠帶未完全復蓋或層數太少 繞組間的空間距離不足. PIN間助焊濟殘留造成絕緣不足以承受HI-POT 電壓. 四側端引出線與鐵芯間距離不足.
DCR不良
DCR過低 DCR過低 線徑用大了. 線徑用大了. 圈數太多 規格訂得不理想. 規格訂得不理想. DCR過高 DCR過高 線徑用錯 圈數不足 拉力太大, 拉力太大,把線拉細 線徑mm取代AWG mm取代AWG線 線徑mm取代AWG線 COPPER引出線焊點冷焊 COPPER引出線焊點冷焊
耐壓不良
小規格EI-16以下BOBBIN PIN端與 CORE間沒有BOSS者,常因凡立水與助 焊濟造成絕緣不HI-POT測試目前大家習慣於規格上一 分鐘,
阻抗
當阻抗測試通不過時應考慮 線徑 圈數 鎳鋼片材質 測試頻率是否正確
激磁電流
一般電源變壓器的激磁電流規格不會很嚴,所 指的是二次側不加負載時的一次側電流. 如果激磁電流超出一點可能的原因為: 圈數太少,或線徑太大. 矽鋼片沒有組裝好. 若前二項正確時要換品質好點的鐵芯. 儀表的誤差. 輸入電壓,頻率是否正確….等 如果激磁電流超出很大,檢查線圈有無短路.
電感不良
電感過高可能的原因 圈數是否多了. 圈數是否多了. 鐵芯有無用錯 GAP是否太淺 是否太淺. GAP是否太淺. 客戶規格有誤 電感過低的原因 圈數是否少 鐵芯有無用錯 GAP是否太深 GAP是否太深 客戶規格是否合理 電感值隨溫度的升高而升高. 電感值隨溫度的升高而升高

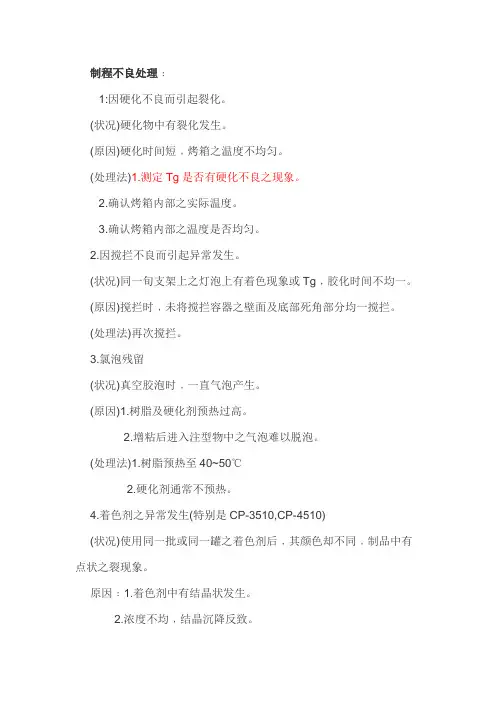

制程不良处理﹕1:因硬化不良而引起裂化。

(状况)硬化物中有裂化发生。

(原因)硬化时间短﹐烤箱之温度不均匀。

(处理法)1.测定Tg是否有硬化不良之现象。

2.确认烤箱内部之实际温度。

3.确认烤箱内部之温度是否均匀。

2.因搅拦不良而引起异常发生。

(状况)同一旬支架上之灯泡上有着色现象或Tg﹐胶化时间不均一。

(原因)搅拦时﹐未将搅拦容器之壁面及底部死角部分均一搅拦。

(处理法)再次搅拦。

3.氯泡残留(状况)真空胶泡时﹐一直气泡产生。

(原因)1.树脂及硬化剂预热过高。

2.增粘后进入注型物中之气泡难以脱泡。

(处理法)1.树脂预热至40~50℃2.硬化剂通常不预热。

4.着色剂之异常发生(特别是CP-3510,CP-4510)(状况)使用同一批或同一罐之着色剂后﹐其颜色却不同﹐制品中有点状之裂现象。

原因﹕1.着色剂中有结晶状发生。

2.浓度不均﹐结晶沉降反致。

(处理法)易结晶﹐使用前100~120 ℃加热溶解后再使用。

5.光扩散剂之异常发生。

(状况)DP-500不易分散﹐扩散剂在灯泡内沉降﹐以致有影子出现。

(原因)添加沉降防止剂变性不同分散不易。

(处理法)加强搅拦。

6.硬化剂之吸湿之异常发生。

(状况)1.有浮游或沉降之不溶解物。

2.不透明成乳白色。

(原因)1.因水酸化后成白色结晶。

2.使用后长期放置。

3.瓶盖未架锁紧。

(处理法)1.使用前确认有无水酸化现象。

2.防湿措施。

7.Disply case 中有气泡残留。

(状况)长时间脱泡后制品中仍有气泡残留。

(原因)1.增粘效果现象发生﹐不易脱泡。

2. Disply case之封胶用粘着胶带有问题。

(处理法)1.确认预热温度搅拦时间﹐真空脱泡之时间,真空度。

2.真空度不可过高。

3.树脂过当预热。

4.灌胶前case预热。

5）此类元件网板开口时通常要采用将其向外平移0.3~0.6mm的方法，使其锡量大部分印刷在 元件树脂以外的铜箔上。
6）更换过期锡膏，按锡膏的有效期使用，严格要求按先入先出的原则适用。
7）适当调整回流炉的保温区与回流区的温度，使温度上升速度缓慢上升，一般保温区控制在
0.3~0.5℃/S，回流区控制在2~5精选℃2/0S21.版课件
3）回流炉预热阶段的保温区温度设置低，时间短，元件两端不同时熔化的概率大， 也容易形成。
4）铜箔外形尺寸设计不当，两边大小不一样，两铜箔间距大或偏小，主要指1005 型chip元件。
5）网板张力不够松动，印刷时由于刮刀有压力，刮动时网板钢片发生变形，印刷 的锡量也高低不平，回流后元件竖立
6)基板表面沾基板屑或其他异物，元件装上后一端浮起而致竖立
精选2021版课件
10
SMT制程常见缺陷分析与改善
不良项目 不良概述 发生原因
改善方法
漏装
指元件根本就没有贴装在基板上的铜箔上，或铜箔上的锡膏红胶也没有被元件装过 的痕迹。
1)吸嘴沾脏未及时清洗或吸嘴真空气管破裂使吸嘴真空太小，头部在旋转过程中将 原件甩落，未装在基板上。
2）NC程序错，无此元件的贴装坐标。 3）基板铜箔上漏印刷锡膏或红胶，元件贴上后由于未被固定而致漏装。 4）设备故障死机，关机时没有记忆，重新开机时未找点生产而致漏装。 5）NC程序中元件贴装数据项被SKIP， 6）网板制作时，漏开口，元件贴装时被打飞。 7）元件库数据中元件厚度设置不当。
精选2021版课件
2
SMT制程控制
SMT制程常见缺陷有：锡少，胶少，沾锡粒，生 半田（冷焊），移位，短路，竖立，未焊锡（假 焊），浮起，脱落，漏装，损伤，装错，印字不 清，方向反，相挨，交叉，

制程不良现象分析21）层压机未及时抽空（加压过程挤不出）；2）真空泵问题，或硅胶板破、硅胶条不严密导致；真空度或压⼒不够；3）来料不良，例如EVA含有⽔分⼦；空⽓被密封在EVA胶膜内；4）EVA裁剪后，放置时间过长，它已吸潮；5）层压时间过长或温度过⾼，使有机过氧化物分解，产出氧⽓；1）层压⼈员随时检查真空表显⽰值，要有预防措施；2）维护真空泵的同时，对硅胶板的使⽤寿命要严格控制；3）注意EVA放置的周围环境和使⽤时间；4）延长真空时间检查层压机的密封圈检查真空度和抽⽓速率；5）检查抽⽓速度加快硅胶板下压速度降低层压温度，使⽤表⾯压花的EVA膜检查加热板温度；⼈员、反光检验及层压员也可能造成）；2）来料不良，或过程中掉⾄,（由于EVA、背板、⼩车⼦有静电的存在，把飘在空⽓中的头发，灰尘及⼀些⼩垃圾吸到表⾯）；的材料有质检意识；2）反光检验员提⾼质检意识，仔细，负责任的检验，重中之重；3）做好6S管理，保持周边⼯作环境的整太阳能组件⽣产过程主要不良现象造成的原因及纠正措施（以下图⽚仅仅是⼀种不良现象代表）1不良图⽚不良原因纠正措施1）提⾼来料质检的⼒度和⽅法；2）对串焊台及时清理。
