电子线路CAD上机考试要求

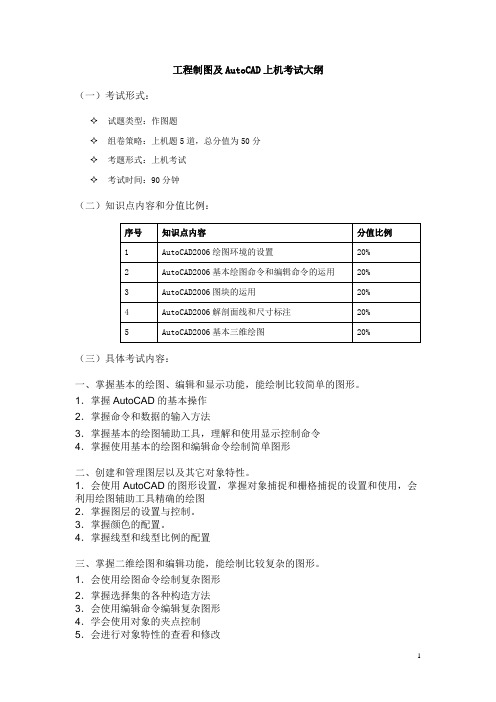

工程制图及AutoCAD上机考试大纲
（一）考试形式：
✧试题类型：作图题
✧组卷策略：上机题5道，总分值为50分
✧考题形式：上机考试
✧考试时间：90分钟
（二）知识点内容和分值比例：
（三）具体考试内容：
一、掌握基本的绘图、编辑和显示功能，能绘制比较简单的图形。

1．掌握AutoCAD的基本操作
2．掌握命令和数据的输入方法
3．掌握基本的绘图辅助工具，理解和使用显示控制命令
4．掌握使用基本的绘图和编辑命令绘制简单图形
二、创建和管理图层以及其它对象特性。

1．会使用AutoCAD的图形设置，掌握对象捕捉和栅格捕捉的设置和使用，会利用绘图辅助工具精确的绘图
2．掌握图层的设置与控制。

3．掌握颜色的配置。

4．掌握线型和线型比例的配置
三、掌握二维绘图和编辑功能，能绘制比较复杂的图形。

1．会使用绘图命令绘制复杂图形
2．掌握选择集的各种构造方法
3．会使用编辑命令编辑复杂图形
4．学会使用对象的夹点控制
5．会进行对象特性的查看和修改
四、掌握图块功能。

掌握图案填充功能。

1．掌握图块功能。

2．掌握属性块功能。

3．掌握图案填充和图案填充编辑。

五、掌握标注尺寸功能。

掌握注写文本功能。

1．熟练掌握AutoCAD的尺寸标注技巧
2．掌握尺寸编辑功能。

3．掌握注写文本和编辑文本功能。

六、掌握基本的三维绘图技巧
1．掌握UCS坐标系统的设置和功能
2．掌握简单三维实体的绘制和基本的三维编辑命令3．掌握实体的布尔运算。

《电子线路CAD实验》考试第一篇：《电子线路CAD实验》考试一、利用电路CAD软件进行电路原理图和印制板图综合设计。

要求：1.任意MCU的电路图，焊盘数量不低120个，器件种类不少6种。

2.电路图连接正确；3.正确使用画电路图工具；4.正确设置每个元件属性；5.提交电路原理图。

6.正确生成和载入网络表；7.元件手动布局；8.进行自动布线和手工调整；9.提交完成的印刷电路板图。

操作说明：1.启动Altium designer软件，新建一个PCB工程，名为“姓名”.PcbPrj。

2.启动电路原理图编辑器，绘制上图，命名为“姓名”.schDoc3.进行电气规则检查。

4.启动印制电路板图编辑器，新建一个印制电路板图文件，命名为“姓名”.pcb。

5.规划电路板和电气定义（双层板）。

6.装入网络表。

7.生成印制电路板图（生成到“姓名”.pcb）。

8.自动布局，手工调整。

9.自动布线，手工调整。

10.保存打印输出。

第二篇：电子线路CAD实验指导书自编2实验一两级阻容耦合三极管放大电路原理图设计一、实验目的1、熟悉原理图设计流程2、掌握原理图绘图工具的使用，能够熟练绘制导线、放置节点、放置电源与接地符号3、熟练完成两级阻容耦合三极管放大电路原理图设计二、实验主要仪器与设备1、PC机2、ALTIUM DESIGNER 09软件三、实验内容绘制两级阻容耦合三极管放大电路原理图如图1所示。

图1 两级阻容耦合三极管放大电路原理图四、实验步骤1、启动软件，新建工程文件，添加原理图“两级阻容耦合三极管放大电路.schdoc”，进入原理图编辑界面。

2、设置图纸。

将图号设置为A4即可。

3、放置元件。

根据两级阻容耦合三极管放大电路的组成情况，在屏幕左方的元件管理器中取相应元件，并放置于屏幕编辑区。

设置元件属性。

在元件放置后，用鼠标双击相应元件出现元件属性菜单更改元件标号及名称（型号规格）。

4、调整元件位置，注意布局合理。

5、连线。

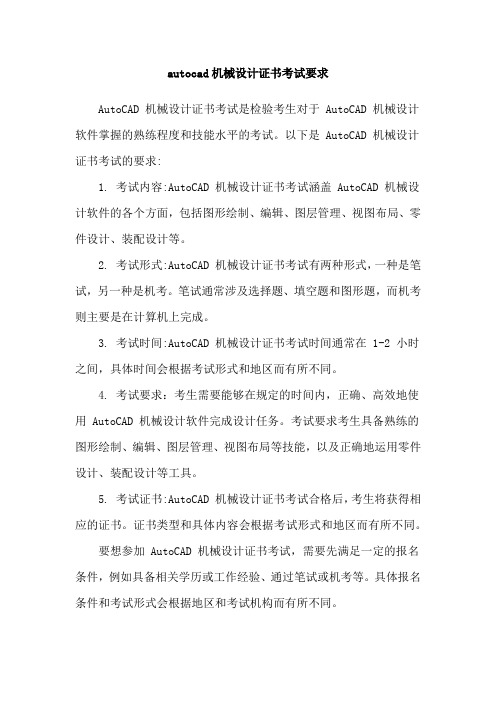

autocad机械设计证书考试要求
AutoCAD 机械设计证书考试是检验考生对于 AutoCAD 机械设计软件掌握的熟练程度和技能水平的考试。

以下是 AutoCAD 机械设计证书考试的要求:
1. 考试内容:AutoCAD 机械设计证书考试涵盖 AutoCAD 机械设计软件的各个方面，包括图形绘制、编辑、图层管理、视图布局、零件设计、装配设计等。

2. 考试形式:AutoCAD 机械设计证书考试有两种形式，一种是笔试，另一种是机考。

笔试通常涉及选择题、填空题和图形题，而机考则主要是在计算机上完成。

3. 考试时间:AutoCAD 机械设计证书考试时间通常在 1-2 小时之间，具体时间会根据考试形式和地区而有所不同。

4. 考试要求：考生需要能够在规定的时间内，正确、高效地使用 AutoCAD 机械设计软件完成设计任务。

考试要求考生具备熟练的图形绘制、编辑、图层管理、视图布局等技能，以及正确地运用零件设计、装配设计等工具。

5. 考试证书:AutoCAD 机械设计证书考试合格后，考生将获得相应的证书。

证书类型和具体内容会根据考试形式和地区而有所不同。

要想参加 AutoCAD 机械设计证书考试，需要先满足一定的报名条件，例如具备相关学历或工作经验、通过笔试或机考等。

具体报名条件和考试形式会根据地区和考试机构而有所不同。

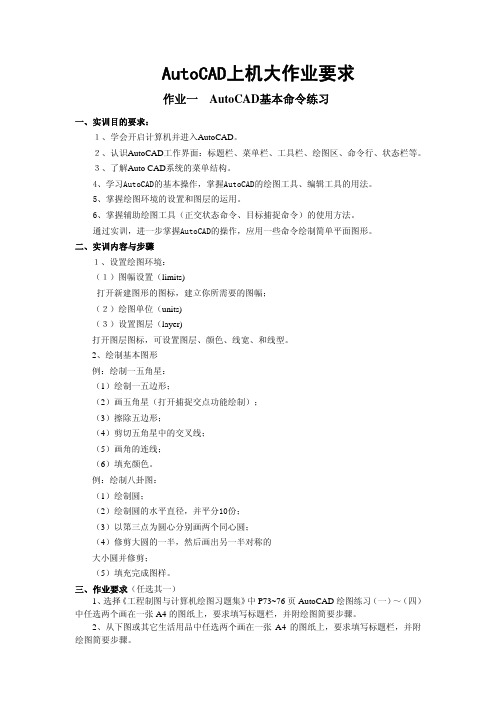

AutoCAD上机大作业要求作业一 AutoCAD基本命令练习一、实训目的要求：１、学会开启计算机并进入AutoCAD。

２、认识AutoCAD工作界面：标题栏、菜单栏、工具栏、绘图区、命令行、状态栏等。

３、了解Auto CAD系统的菜单结构。

4、学习AutoCAD的基本操作，掌握AutoCAD的绘图工具、编辑工具的用法。

5、掌握绘图环境的设置和图层的运用。

6、掌握辅助绘图工具（正交状态命令、目标捕捉命令）的使用方法。

通过实训，进一步掌握AutoCAD的操作，应用一些命令绘制简单平面图形。

二、实训内容与步骤１、设置绘图环境：（１）图幅设置（limits)打开新建图形的图标，建立你所需要的图幅；（２）绘图单位（units)（３）设置图层（layer)打开图层图标，可设置图层、颜色、线宽、和线型。

2、绘制基本图形例：绘制一五角星：（1）绘制一五边形；（2）画五角星（打开捕捉交点功能绘制）；（3）擦除五边形；（4）剪切五角星中的交叉线；（5）画角的连线；（6）填充颜色。

例：绘制八卦图：（1）绘制圆；（2）绘制圆的水平直径，并平分10份；（3）以第三点为圆心分别画两个同心圆；（4）修剪大圆的一半，然后画出另一半对称的大小圆并修剪；（5）填充完成图样。

三、作业要求（任选其一）1、选择《工程制图与计算机绘图习题集》中P73~76页AutoCAD绘图练习（一）～（四）中任选两个画在一张A4的图纸上，要求填写标题栏，并附绘图简要步骤。

2、从下图或其它生活用品中任选两个画在一张A4的图纸上，要求填写标题栏，并附绘图简要步骤。

(a) (b)(C) (d)(e) (f)一、实训目的和要求：1、继续学习基本命令的用法。

2、掌握AutoCAD的坐标系。

3、学习绘制平面图形的步骤和方法。

4、学习文本标注和尺寸注方法5、通过本次实训，要进一步掌握基本命令的用法和AutoCAD的坐标系，掌握用计算机绘制平面图形并进行尺寸标注的方法。

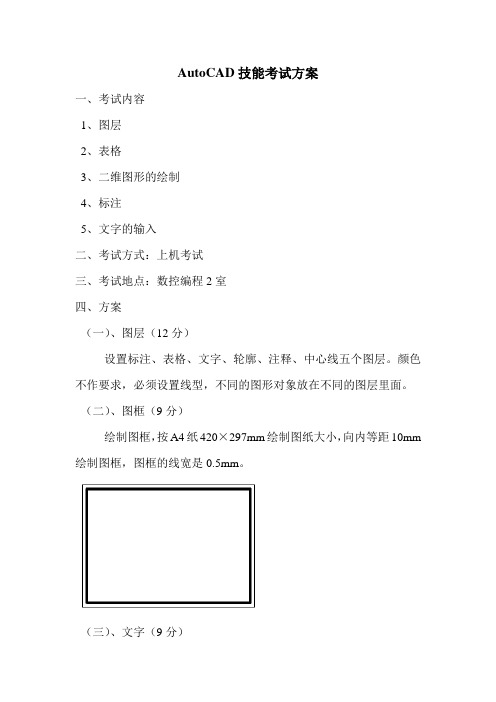

AutoCAD技能考试方案
一、考试内容
1、图层
2、表格
3、二维图形的绘制
4、标注
5、文字的输入
二、考试方式：上机考试
三、考试地点：数控编程2室
四、方案
（一）、图层（12分）
设置标注、表格、文字、轮廓、注释、中心线五个图层。

颜色不作要求，必须设置线型，不同的图形对象放在不同的图层里面。

（二）、图框（9分）
绘制图框，按A4纸420×297mm绘制图纸大小，向内等距10mm 绘制图框，图框的线宽是0.5mm。

（三）、文字（9分）
设置文字格式：字体是宋体，字高是3.5mm，宽度因子是0.7
（四）、二维图形主体（20分）
按图示绘制零件主体，轮廓线的线宽是0.3mm
（五）、注释（40分）
按图示进行零件的标注。

（六）、表格（10分）
设置表格样式，将水平页边距设为0，垂直页边距设为1.5。

表格的尺寸如下图所示：
五、考试题目。

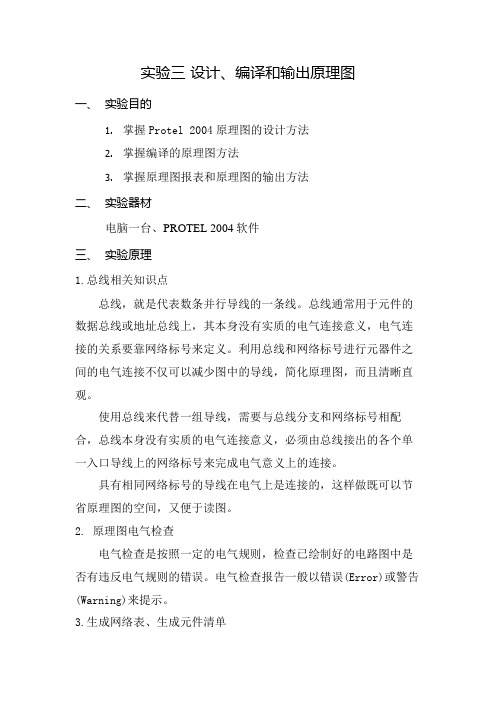

实验三设计、编译和输出原理图一、实验目的1.掌握Protel 2004原理图的设计方法2.掌握编译的原理图方法3.掌握原理图报表和原理图的输出方法二、实验器材电脑一台、PROTEL 2004软件三、实验原理1.总线相关知识点总线，就是代表数条并行导线的一条线。

总线通常用于元件的数据总线或地址总线上，其本身没有实质的电气连接意义，电气连接的关系要靠网络标号来定义。

利用总线和网络标号进行元器件之间的电气连接不仅可以减少图中的导线，简化原理图，而且清晰直观。

使用总线来代替一组导线，需要与总线分支和网络标号相配合，总线本身没有实质的电气连接意义，必须由总线接出的各个单一入口导线上的网络标号来完成电气意义上的连接。

具有相同网络标号的导线在电气上是连接的，这样做既可以节省原理图的空间，又便于读图。

2. 原理图电气检查电气检查是按照一定的电气规则，检查已绘制好的电路图中是否有违反电气规则的错误。

电气检查报告一般以错误(Error)或警告(Warning)来提示。

3.生成网络表、生成元件清单一般电路设计完毕，需要产生一份元器件清单，以便于采购与管理。

四、实验要求1.绘制如上图所示的电路原理图；2.进行原理图的电气检查；3.生成原理图的报表：网络表、材料清单、4.查看原理图的打印预览效果。

原理图绘制提示：上图中放置引脚引出线、总线分支和网络标号需重复多次，采用阵列式粘贴，可以一次完成作，大大提高速度。

五、实验报告要求1.书写实验原理2.根据实验要求书写实验步骤3.在报告册的“实验结果”中粘贴设计的电路图、原理图的电气检查结果、生成原理图的报表：网络表、材料清单，打印预览效果图。

4.实验分析书写实验过程中的常见问题及解决方法(列举2至3个）。

全国计算机及信息高新技术考试计算机辅助设计模块（CAD）考生须知(操作员级)第一章总则第一条为了使考生能够顺利地进行考试，在考试前后尽量避免出现不必要的差错，特作以下考生须知，望各考生认真阅读。

第二章报考第二条考试采取考培结合的方式进行，凡参加正式培训并完成规定内容和学时的学员，均可报名参加考试。

第三条够申报条件的学员，请持有关证件到各考试站报名处报名，并领取相应的准考证明，问清考试的时间、地点。

第三章考试注意事项第四条考试前，考生请提前30分钟到考试地点候考，并认真听取有关的注意事项。

第五条考试的时间为150分钟，考试方式为现场上机操作。

第六条考生凭准考证、身份证、上机号提前15分钟进入考场。

进入考场时禁止携带任何资料与磁盘等物品，一经查出，按舞弊处理。

第七条考生按上机号对号入坐，待考评员发下选题单后，核查选题单上的准考证号与本人所持的准考证号是否一致，姓名是否无误，题序号是否全面。

若有差错，及时报与考务人员，等候处理。

第八条开考前，耐心等候考评组长发出的开考指令。

禁止擅自打开电源或进入考试系统，否则取消考试资格。

第九条在考试过程中若出现意想不到的问题（如单机、系统、供电等故障或无法预见、无法抗拒的灾害）时，请勿惊慌或自行处理，必须马上报与考务人员，等候处理，切勿擅自离开考场。

第十条考试过程中，请看清考题，认真答题。

第十一条考试时间到，全体考生应立即起立，离开考场。

滞留在考场的考生，按违纪处理。

第十二条考试一开始，考生应首先建立本人的专用目录。

考生的设计结果均应存放在考生本人的专用目录内，否则，将影响考试成绩。

考生目录一律建立在工作盘的根目录下，目录名称为考生准考证号的后七位，如：准考证号位99330012110002，则考生目录名为2110002。

凡考生须知内的事项，各位考生均应遵守，并认真履行。

CAD技能考核方案及标准蔡锦涛一、考核项目：绘制平面图形、编辑平面图形、文本标注与编辑、尺寸标注与编辑、创建三维模型、编辑三维模型。

二、考核方法：上机操作。

在规定时间内按考核试卷要求将操作结果存盘并提交（或由老师协助提交），由技能考核老师按照考核标准予以评分。

三、考试说明1、绘制平面图形、编辑平面图形、文本标注与编辑、尺寸标注与编辑考核方案（1）考核时间为90分钟，满分为100分。

（2）绘制平面图形、编辑平面图形：给定图片及绘制要求，利用绘图命令及编辑图形命令绘制出图形。

（3）文本标注与编辑，尺寸标注与编辑：完成（2）要求后，利用给定图片进行文字标注与尺寸标注。

2、创建三维模型、编辑三维模型考核方案（1）时间为90分钟，满分为100。

（2）创建三维模型：给定图片及绘制要求，利用三维绘图命令创建三维模型。

（3）编辑三维模型：完成（2）要求后，利用给定图片将三维模型进行编辑。

四、参考教材：《AutoCAD2014中文版基础教程》中国青年出版社，2013.10版注：考试之前请考生自行检查计算机，考试中间出现死机等故障，不再重新计时。

五、考试内容及要求（一）绘制平面图形考核编号考试内容要求1．1 CAD基础单元熟悉AutoCAD绘图界面及系统启动、关闭、文件存储等操作，了解该软件的基本功能，掌握命令的输入方法。

1．2 二维图形的绘制掌握直线段、圆、矩形、正多边形、圆弧等基本平面图形的绘制方法；能绘制复杂的平面图形。

1．3 二维图形的编辑掌握镜像、修剪、偏移、旋转、缩放、阵列、图案填充等修改命令的使用；辅助绘图命令的使用；1．4 绘图的基本设置能够设置绘图环境（绘图单位和绘图界限）；熟练掌握图层操作，能够创建和设置图层的颜色、线型、线宽和状态。

1．5 二维图形的文字标注与尺寸标注掌握设置文字样式的方法，能够设置符合“GB”的文字样式；了解尺寸标注的规则与尺寸标注的组成；掌握创建与设置尺寸标注样式的方法；能按要求标注尺寸与公差。

请各位同学务必掌握各个知识点，已经很精简了，不能再少了，呵呵考试内容与考试要求一、入门概述新建、保存图形文件，图形单位，图纸尺寸( A2， A3， A4, ) 图幅： A3 (420， 297)考试要求1. 设置软件环境； (关闭网络本地连接 ---打开cad---设置界面---保存图形---绘制图形，画图过程中注意经常按下 ctrl+s保存图形)2. 熟悉AutoCAD的基本术语与现有知识的关联和用户界面；3. 熟悉菜单的使用，快捷菜单、下拉菜单、工具条等；二、基础操作考试内容坐标输入，模型空间和图纸空间的概念及切换，对象捕捉，设置对象的特性，视窗显示控制，查询图形属性命令，简单设计图样的绘制和修改。

考试要求 :1. 掌握在绝对坐标、相对坐标、极坐标下的坐标输入方法，直接距离输入法；2. 了解模型空间和图纸空间的概念及切换方法；3. 掌握AutoCAD中精确绘图的技巧以及对象几何特征点捕捉的功能，如极轴，对象捕捉、对象追踪，动态输入的设置等；4. 掌握设置对象的特性，如图层、颜色、线型和线宽及用对象特性管理器修改对象的特性，以及对象特性在设计数据表达中的作用；5. 熟悉应用绘图、修改、对象特性设置、显示控制之类的基础命令；6.掌握1:1和非1:1工程图处理技术;7. 重点掌握一些常用的查询命令，如List、Dist 、Area 、Id 、Status 、Time等。

查询面积，长度，周长，点坐标的方法(图案填充，边界)三、基本绘图与编辑方法考试内容各种二维绘图命令，各种图形编辑命令，图案填充。

考试要求1. 绘制直线、圆、弧、椭圆、矩形、正多边形、多段线、样条曲线、圆环和点等命令；2. 掌握基本的图形编辑功能，如取消、重复、删除、移动、旋转、复制、镜像、阵列、剪切、延伸、圆角和倒角等；3. 熟悉一些高级编辑方法，学会利用夹点功能对对象进行快速的编辑；4. 创建图案填充。

四、尺寸标注与文本标注考试内容尺寸标注样式的设置、尺寸标注类型、尺寸标注与尺寸编辑方法，文字样式的设置、文字的输入与编辑方法。

电气工程CAD试卷评分细则----机械电子工程专业考试类型为写一篇关于Protel DXP 在电子线路设计某一方面的应用的论文，字数3000字左右，并利用Protel DXP绘制一具体实例并导出PCB图。

1. 论文应包括以下几个方面：1)Protel DXP在电子线路设计方面的应用概况。

(10分)2)举1～2例，说明利用Protel DXP设计电子线路原理图时，所采用的方法或者绘图技巧，重点介绍常用快捷键的使用情况。

(20分)3)论文中举例说明时，需提供Protel DXP所绘制的原图，并根据实际原理图需要进行封装，合理导出PCB图，并利用word的编辑操作，将绘制图形编辑到论文正文中。

(20分)4)提供ProtelDXP实例图的电子版，并建立工程项目合理封装导出PCB图，采用文件名为：姓名+学号。

（40分）2. 论文格式(10分)1)论文标题采用小三黑体。

2)论文正文采用宋体小四字体。

3)通篇文章采用的标题原则上不超过三级标题。

4)正文段落行距采用固定值20磅。

示例：Protel DXP在电子线路设计****的应用随着电子技术的飞速发展，大规模、超大规模集成电路的应用使印制电路板日趋精密和复杂，传统的手工设计和制作电路板的方法已越来越难以适应生产的需要。

为了解决这个问题，各类电路CAD软件应运而生，Protel就是这类软件的杰出代表。

Protel DXP 是一个基于Windows平台的32位EDA设计系统，它具有丰富多样的编辑功能，强大便捷的自动化设计能力，完善有效的检测工具，灵活有序的设计管理手段，为用户提供了丰富的原理图元件库、PCB 元件库以及出色的在线库编辑和库管理功能。

它具有良好的开放性及兼容多种格式的设计文件。

并支持Windows 平台上的所有输出外设，使用户可以轻松地控制电子线路设计的全过程…………论文封面样式：电气工程CAD课程考查论文题目：姓名：学院：专业：班级：学号：。
