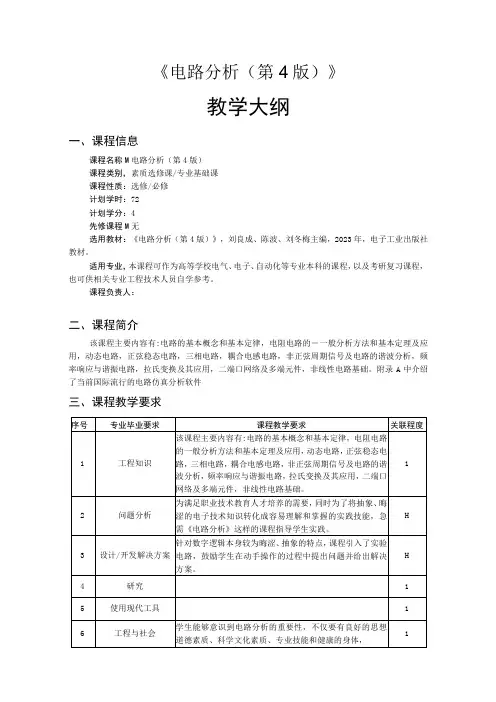

《电路分析（第4版）》教学大纲一、课程信息课程名称M电路分析（第4版）课程类别，素质选修课/专业基础课课程性质：选修/必修计划学时：72计划学分：4先修课程M无选用教材：《电路分析（第4版）》，刘良成、陈波、刘冬梅主编，2023年，电子工业出版社教材。
适用专业，本课程可作为高等学校电气、电子、自动化等专业本科的课程，以及考研复习课程，也可供相关专业工程技术人员自学参考。
课程负责人：二、课程简介该课程主要内容有:电路的基本概念和基本定律，电阻电路的―一般分析方法和基本定理及应用，动态电路，正弦稳态电路，三相电路，耦合电感电路，非正弦周期信号及电路的谐波分析，频率响应与谐振电路，拉氏变换及其应用，二端口网络及多端元件，非线性电路基础。
附录A中介绍了当前国际流行的电路仿真分析软件三、课程教学要求求与相关教学要求的具体描述。
“关联程度”栏中字母表示二者关联程度。
关联程度按高关联、中关联、低关联三档分别表示为“H”或"1”。
“课程教学要求”及“关联程度”中的空白栏表示该课程与所对应的专业毕业要求条目不相关。
四、课程教学内容五、考核要求及成绩评定六、学生学习建议(-)学习方法建议1.通过开展课堂讨论、实践活动，增强的团队交流能力，学会如何与他人合作、沟通、协调等等。
2.通过思考，加深自己的兴趣，巩固知识点。
3.进行练习和实践，提高自己的技能和应用能力，加深对知识的理解和记忆。
(-)学生课外阅读参考资料《电路分析(第4版)》，刘良成、陈波、刘冬梅主编，2023年，电子工业出版社教材。
七、课程改革与建设课程在系统介绍理论知识的同时，结合当前行业的现状进行具象化实践，通过完整的案例串联数字信息、硬件结构与软件实现，帮助学生对数字信息与逻辑的本质建立更直观、更立体的思维模型。
使操作过程更加实时，鼓励学生在动手操作的过程中提出问题并给出解决方案。
平时对学生的考核内容包括出勤情况、学生的课后作业、课堂讨论等方面，占期末总评的50%。
第1章习题解析一．填空题：1.电路通常由电源、负载和中间环节三个部分组成。
2.电力系统中，电路的功能是对发电厂发出的电能进行传输、分配和转换。
3. 电阻元件只具有单一耗能的电特性，电感元件只具有建立磁场储存磁能的电特性，电容元件只具有建立电场储存电能的电特性，它们都是理想电路元件。
4. 电路理论中，由理想电路元件构成的电路图称为与其相对应的实际电路的电路模型。
5. 电位的高低正负与参考点有关，是相对的量；电压是电路中产生电流的根本原因，其大小仅取决于电路中两点电位的差值，与参考点无关，是绝对的量6.串联电阻越多，串联等效电阻的数值越大，并联电阻越多，并联等效电阻的数值越小。
7.反映元件本身电压、电流约束关系的是欧姆定律；反映电路中任一结点上各电流之间约束关系的是KCL定律；反映电路中任一回路中各电压之间约束关系的是KVL定律。
8.负载上获得最大功率的条件是：负载电阻等于电源内阻。
9.电桥的平衡条件是：对臂电阻的乘积相等。
10.在没有独立源作用的电路中，受控源是无源元件；在受独立源产生的电量控制下，受控源是有源元件。
二．判断说法的正确与错误：1.电力系统的特点是高电压、大电流，电子技术电路的特点是低电压，小电流。
（错）2.理想电阻、理想电感和理想电容是电阻器、电感线圈和电容器的理想化和近似。
（对）3. 当实际电压源的内阻能视为零时，可按理想电压源处理。
（对）4.电压和电流都是既有大小又有方向的电量，因此它们都是矢量。
（错）5.压源模型处于开路状态时，其开路电压数值与它内部理想电压源的数值相等。
（对）6.电功率大的用电器，其消耗的电功也一定比电功率小的用电器多。
（错）7.两个电路等效，说明它们对其内部作用效果完全相同。
（错）8.对电路中的任意结点而言，流入结点的电流与流出该结点的电流必定相同。
（对）9．基尔霍夫电压定律仅适用于闭合回路中各电压之间的约束关系。
（错）10．当电桥电路中对臂电阻的乘积相等时，则该电桥电路的桥支路上电流必为零。
