抗震支架设计专篇

抗震支架的设计原理与应用案例解析

摘要：

本文主要介绍了抗震支架的设计原理和应用案例解析。首先，对抗震支架的设计原理进行了详细的阐述，包括抗震支架的作用、设计要求和设计方法等。然后，通过分析几个典型的抗震支架应用案例，探讨了抗震支架在不同建筑结构中的应用效果和设计要点。最后，总结了抗震支架的设计原理和应用案例解析的重要性，并展望了未来抗震支架设计的发展趋势。

1. 引言

随着城市化的不断推进和人们对建筑结构安全性的要求越来越高，抗震支架作为一种重要的抗震设施，被广泛应用于各类建筑结构中。抗震支架的设计原理和应用案例解析对于提高建筑结构的抗震能力具有重要意义。

2. 抗震支架的设计原理

2.1 抗震支架的作用

抗震支架是一种用于增加建筑结构抗震能力的装置，主要通过提供额外的支撑和刚性连接来减小结构在地震作用下的变形。其作用主要包括：增加结构的刚度、分散地震作用、提高结构的稳定性和延长结构的破坏时间等。

2.2 抗震支架的设计要求

抗震支架的设计要求主要包括：满足建筑结构的抗震设计要求、具备足够的承载能力、保证支架与结构之间的刚性连接、考虑支架的可靠性和耐久性等。

2.3 抗震支架的设计方法 抗震支架的设计方法可以分为静力设计和动力设计两种。静力设计主要根据结构的静态力学特性进行设计，动力设计则考虑了结构在地震作用下的动态响应。根据具体的结构类型和地震烈度，选择合适的设计方法进行抗震支架的设计。

3. 抗震支架的应用案例解析

3.1 办公楼抗震支架的应用案例

在某办公楼的抗震设计中，采用了抗震支架来增加结构的抗震能力。通过对结构进行分析和计算，确定了抗震支架的位置和尺寸，并进行了详细的设计。经过地震模拟试验和实际使用验证，该办公楼在地震中表现出较好的抗震性能。

3.2 桥梁抗震支架的应用案例

某桥梁在地震作用下存在较大的变形和位移，为了增加桥梁的抗震能力，设计师采用了抗震支架来限制结构的变形。通过对桥梁的结构特点和地震响应进行分析，确定了抗震支架的类型和数量，并进行了详细的设计。经过实际使用验证，该桥梁在地震中表现出较好的稳定性和抗震性能。

建筑机电工程抗震支架设计规范

建筑机电工程的稳定性和安全性是一项至关重要的任务。在地震时期，建筑机电设备是首当其冲的，因此，为了提高建筑机电设备的抗震能力，设计师们需要加强建筑机电工程的抗震支架的设计。

一、抗震支架的种类和分类

抗震支架是一种减轻地震对建筑物结构的影响，保护建筑机电设备免受震动破坏的装置。一般地，支架可分为两类: 静力支架和动力支架。

静力支架主要适用于重型机械和设备的支撑，它基本上是由钢板、立柱和脚钉等元件组成的，具有较高的安全性和稳定性。

动力支架则适用于较小型机械和设备，它的负载范围比静力支架小，通常由脚轮、转向锁、锁定丝杆、断路器等部分组成。

二、抗震支架的设计原则

抗震支架的设计作为保护机械设备的重要设施，其设计需要满足以下几个方面：

1. 安全性和稳定性

抗震支架的设计需要考虑建筑物的结构和震动，同时确保支架在运行时的安全和稳定。

2. 简化的维护和操作

在设计抗震支架时，需要确保支架很容易进行调整和维护，以确保它们的长期有效运行。

3. 运行的平稳

抗震支架需要在机械装置运行时可以包容机器振动，保证机器在震动起伏的情况下仍然可以平稳进行。

4. 适用性广泛

设计抗震支架的时候，需要考虑到其适用于不同种类的机械和设备，不同的支架与需要不同的承重能力和结构形式。

三、抗震支架的设计细节

1. 支架的材质和制造

支架材质应该是铁、钢或其他高强度合金材料，以确保其足够牢固。制造应该遵循相关的生产标准，以确保支架质量。

2. 支架的尺寸和形状

支架的形状应该符合机械设备的特点，并且应具有足够的面积以支持设备的重量。支架的尺寸应该尽可能小，以方便安装和维护。

3. 支架的结构连接

支架内的连接件是有必要的，以确保其紧密连接。设计支架时需要根据不同的设备特点、不同的负载能力以及建筑物的结构选择最佳的连接方案。

4. 支架的悬挂和调整

支架下面的托架和悬挂装置也需要设计，以便在机器设备运行的时候可以检查和更改支架高度和角度，以适应不同的运行需求。

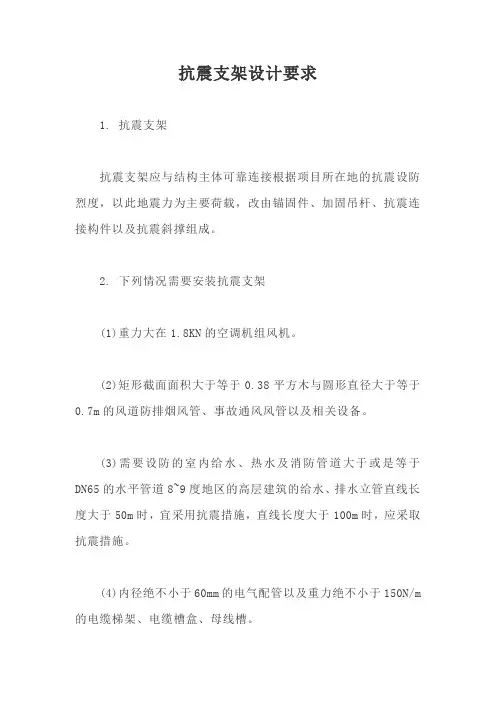

抗震支架设计要求

1. 抗震支架

抗震支架应与结构主体可靠连接根据项目所在地的抗震设防烈度，以此地震力为主要荷载，改由锚固件、加固吊杆、抗震连接构件以及抗震斜撑组成。

2. 下列情况需要安装抗震支架

(1)重力大在1.8KN的空调机组风机。

(2)矩形截面面积大于等于0.38平方木与圆形直径大于等于0.7m的风道防排烟风管、事故通风风管以及相关设备。

(3)需要设防的室内给水、热水及消防管道大于或是等于DN65的水平管道8~9度地区的高层建筑的给水、排水立管直线长度大于50m时，宜采用抗震措施，直线长度大于100m时，应采取抗震措施。

(4)内径绝不小于60mm的电气配管以及重力绝不小于150N/m的电缆梯架、电缆槽盒、母线槽。

3.安装注意事项

(1)新建工程刚性材质电缆梯架、电缆托盘与电缆槽盒的抗震支吊架侧往最为大间距为12m，纵向最为大间距为24m。

(2)新建工程非金属电缆梯架、电缆托盘与电缆槽盒的抗震支架侧向最为大间距作为6m，纵向间距为12m。

(3)新建工程刚性管道侧向抗震支撑最为大设计间距12m，纵向抗震支撑最为大设计间距24m;柔性管道与改建、扩建工程管道参数作为刚性管道的一般。

(4)抗震支架厂家生产的抗震支架各部件除了工厂自检之外，没批次产品应送国家检测机构进行力学测试，以此确保结构安全。

(5)其他参数以及实施要求应满足国家响应规范。

没有规矩绝不成方圆，借以更进一步保障人民的住房安全，加强对于抗震支架的质量控制，我国对于抗震支架做了一些越来越详细的规范，上面我们来了解一下吧!

抗震支架适用范围作为整个项目机电管线(包括但是不限在所有水、电、通风、空调)供货以及安装;成品支架只适用在整个地下室机电管线(包括但是不限在所有水、电、通风、空调)供货以及安装。

1.对位于抗震支架设防烈度作为6的地区除了甲类建筑之外的机电工程设施，可绝不作抗震计算。

2.机电设备绝不应设置于可能导致其使用功能发生障碍等二次灾害的部位;对有隔振装置的设备，应注意其强烈振动对连接件的影响，并且防止设备与建筑结构发生谐振现象。

抗震支架设计要求

本文介绍了抗震支架在电器工程和采暖通风空调工程中的设计范围和技术要求。在电器工程中，设计范围包括大于DN65的电器配管、重力大于150N/米的电缆桥架、电缆槽盒和母线槽以及其他重力超过要求的设备。对于重力小于要求或吊杆长度小于300mm的悬吊管道，则可以不进行抗震设计。在8度及以上抗震设防建筑中，设备与结构的连接应直接锚固于结构主体，否则应设置防滑构件，由设备厂家根据规范要求设计。管道的侧向和纵向抗震支吊架的间距也有具体要求。

在设计要求方面，对于重要电力设施应按建筑设防等级提高一度设计，但在8度以上时不再提高。抗震支吊架初设间距应满足《建筑机电工程抗震设计规范》GB规定。抗震节点布置应根据规范要求设置。抗震组件/构件应能承受任意方向的地震作用，构成形式应便于安装检验。抗震组件/构件采用热镀锌防腐，在有绝缘要求时应采用喷塑工艺。力学验算方面，抗震构件应具有稳定的力学性能，设计及验算应符合构件的应许设计值。抗震构件验算指标包括承重吊杆长细比、斜撑杆件长细比、锚栓抗拉/抗剪荷载、抗震连接件角度/性能等。

在采暖通风空调工程中，抗震支架的设计范围和技术要求与电器工程类似，具体要求根据规范进行设置。
