曳引驱动电梯的主要组成及结构电梯是由其不同功能的8个系统组成的（如下图），分别是曳引系统、导向系统、轿厢、门系统、质量平衡系统、电力拖动系统、电气控制系统和安全保护系统等。
▲曳引驱动电梯结构曳引驱动电梯主要有以下零部件：（1）控制柜：各种电子元器件和电器元件安装在一个有防护作用的柜形结构内的电器控制设备。
（2）轿厢：运载乘客或其他载荷的轿体部件。
（3）开门机：使轿门和层门开启或关闭的装置。
（4）门锁装置：轿门与层门关闭后锁紧，同时接通控制回路，轿厢方可运行的机电联锁安全装置。
（5）安全触板：在轿厢关闭过程中，当有乘客或障碍物触及时，轿门重新打开的机械门保护装置。
（6）光幕：在轿门关闭过程中，当有乘客或物体通过轿门时，在轿门高度方向上的特定范围内可自动探测并发出信号使轿门重新打开的门保护装置。
（7）曳引机：包括电动机、制动器和曳引轮在内的靠曳引绳和曳引轮槽摩擦力驱动和停止电梯的装置。
（8）有齿轮曳引机：电动机通过减速器驱动曳引轮的曳引机。
（9）无齿轮曳引机：电动机直接驱动曳引轮的曳引轮。
（10）曳引绳：连接轿厢和对重装置，并靠曳引轮槽的摩擦力驱动轿厢升降的专用钢丝绳。
（11）导轨：供轿厢和对重运行的导向部件。
（12）补偿装置：用来平衡由于电梯提升高度过高、曳引绳过长造成运行过程中偏重现象的部件。
（13）轿顶检修装置：设置在轿顶上部，供检修人员检修时应用的装置。
（14）操纵箱：用开关、按钮操纵轿厢运行的电气装置。
（15）停止按钮（急停按钮）：能断开控制电路或发出控制信号给处理器，最终使轿厢停止运行的按钮。
（16）极限开关：当轿厢运行超越端站停止装置时，在轿厢或对重装置未接触缓冲器之前，强迫切断主电源和控制电源的非自动复位的安全装置。
（17）超载装置：当轿厢超过额定载重量时，能发出警告信号并使轿厢不能运行的安全装置。
（18）限速器：当电梯的运行速度超过额定速度一定值时，其动作能导致安全钳动作的安全装置。

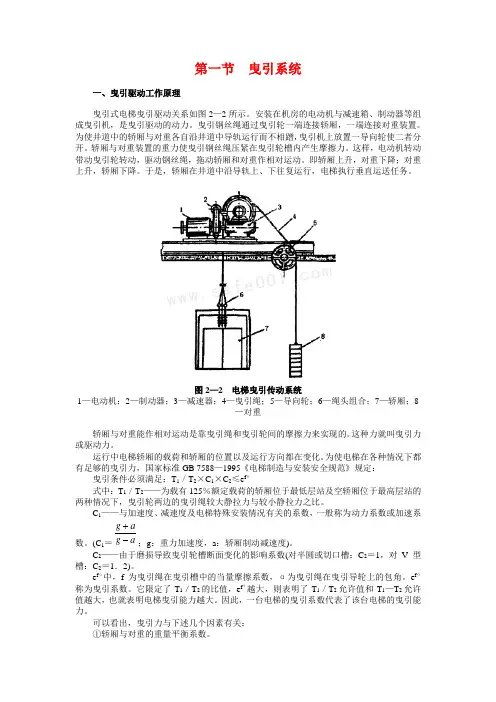

第一节 曳引系统一、曳引驱动工作原理曳引式电梯曳引驱动关系如图2—2所示。
安装在机房的电动机与减速箱、制动器等组成曳引机，是曳引驱动的动力。
曳引钢丝绳通过曳引轮一端连接轿厢，一端连接对重装置。
为使井道中的轿厢与对重各自沿井道中导轨运行而不相蹭，曳引机上放置一导向轮使二者分开。
轿厢与对重装置的重力使曳引钢丝绳压紧在曳引轮槽内产生摩擦力。
这样，电动机转动带动曳引轮转动，驱动钢丝绳，拖动轿厢和对重作相对运动。
即轿厢上升，对重下降；对重上升，轿厢下降。
于是，轿厢在井道中沿导轨上、下往复运行，电梯执行垂直运送任务。
图2—2 电梯曳引传动系统1—电动机；2—制动器；3—减速器；4—曳引绳；5—导向轮；6—绳头组合；7—轿厢；8—对重轿厢与对重能作相对运动是靠曳引绳和曳引轮间的摩擦力来实现的。
这种力就叫曳引力或驱动力。
运行中电梯轿厢的载荷和轿厢的位置以及运行方向都在变化。
为使电梯在各种情况下都有足够的曳引力，国家标准GB 7588—1995《电梯制造与安装安全规范》规定：曳引条件必须满足：T 1／T 2×C 1×C 2≤e f α式中：T 1／T 2——为载有125％额定载荷的轿厢位于最低层站及空轿厢位于最高层站的两种情况下，曳引轮两边的曳引绳较大静拉力与较小静拉力之比。
C 1——与加速度、减速度及电梯特殊安装情况有关的系数，一般称为动力系数或加速系数。
(C 1＝a g ag -+；g ：重力加速度，a ：轿厢制动减速度)。
C 2——由于磨损导致曳引轮槽断面变化的影响系数(对半圆或切口槽：C 2＝1，对V 型槽：C 2＝1．2)。
e f α中，f 为曳引绳在曳引槽中的当量摩擦系数，α为曳引绳在曳引导轮上的包角。
e fα称为曳引系数。
它限定了T 1／T 2的比值，e f α越大，则表明了T 1／T 2允许值和T 1—T 2允许值越大，也就表明电梯曳引能力越大。
因此，一台电梯的曳引系数代表了该台电梯的曳引能力。
曳引式电梯基本结构文章类型：电梯常识文章加入时间：2021年9月15日8:55曳引式电梯是垂直交通运输工具中使用最普遍的一种电梯，现将其基本结构介绍如下。
1 曳引系统曳引系统由曳引机、曳引钢丝绳、导向轮及反绳轮等组成。
曳引机由电动机、联轴器、制动器、减速箱、机座、曳引轮等组成，它是电梯的动力源。
曳引钢丝绳的两端分别连接轿厢和对重（或者两端固定在机房上），依靠钢丝绳与曳引轮绳槽之间的摩擦力来驱动轿厢升降。
导向轮的作用是分开轿厢和对重的间距，采用复绕型时还可增加曳引能力。
导向轮安装在曳引机架上或承重梁上。
当钢丝绳的绕绳比大于1时，在轿厢顶和对重架上应增设反绳轮。
反绳轮的个数可以是1个、2个甚至3个，这与曳引比有关。
2 导向系统导向系统由导轨、导靴和导轨架等组成。
它的作用是限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作升降运动。
导轨固定在导轨架上，导轨架是承重导轨的组件，与井道壁联接。
导靴装在轿厢和对重架上，与导轨配合，强制轿厢和对重的运动服从于导轨的直立方向。
3 门系统门系统由轿厢门、层门、开门机、联动机构、门锁等组成。
轿厢门设在轿厢入口，由门扇、门导轨架、门靴和门刀等组成。
层门设在层站入口，由门扇、门导轨架、门靴、门锁装置及应急开锁装置组成。
开门机设在轿厢上，是轿厢门和层门启闭的动力源。
4 轿厢轿厢用以运送乘客或货物的电梯组件。
它是由轿厢架和轿厢体组成。
轿厢架是轿厢体的承重构架，由横梁、立柱、底梁和斜拉杆等组成。
轿厢体由轿厢底、轿厢壁、轿厢顶及照明、通风装置、轿厢装饰件和轿内操纵按钮板等组成。
轿厢体空间的大小由额定载重量或额定载客人数决定。
5 重量平衡系统重量平衡系统由对重和重量补偿装置组成。
对重由对重架和对重块组成。
对重将平衡轿厢自重和1部分的额定载重。
重量补偿装置是补偿高层电梯中轿厢与对重侧曳引钢丝绳长度变化对电梯平衡设计影响的装置。
6 电力拖动系统电力拖动系统由曳引电机、供电系统、速度反馈装置、调速装置等组成，对电梯实行速度控制。
