1、交流电流的产生和描述

第一节交流电的产生和描述【知识预习】1.我们把的电流，称为交变电流，俗称交流电。

2.交流电的产生：将线圈置于中，并绕垂直于磁感线的轴，就会产生正（余）弦交变电流。

3.中性面：（1）线圈位于中性面时，穿过线圈的磁通量，磁通量的变化率为，感应电动势为。

（2）线圈转动一周，次经过中性面，线圈每经过中性面一次，感应电流的方向改变一次。

4.线圈经过位置时，感应电动势最大，感应电动势的最大值为E m=(设线圈的面积为S、匝数为N、磁感应强度为B、线圈绕轴转动的角速度为ω)5.交流的有效值：根据电流的来规定的，即用直流和交流分别给同一个电阻供电，若果在相同的时间内产生的电热相同，我们就把直流叫做交流的有效值。

我们平时所说的照明电压220V，动力电压380V指的都是交流的有效值。

另外，用电器铭牌上所标示的额定电压、额定电流，交流电压表、电流表所测量的读数都指的是交流的有效值。

对于正、余弦交流电，最大值与有效值的关系为：E= ；U= ；I= 。

【预习检测】1.我国交流电的周期为50Hz，那么1min内电流的方向改变多少次？2.一正弦交变电流的最大值为5A，它的有效值是多少？3.下列关于中性面位置的说法中，正确的是：A.线圈经过中性面位置时，穿过线圈的磁通量最大，产生的感应电动势最大B.线圈经过中性面位置时，穿过线圈的磁通量为零，产生的感应电动势最大C.线圈经过中性面位置时，穿过线圈的磁通量最大，产生的感应电动势为零D.线圈每经过中性面位置一次，感应电流的方向改变一次。

*4.如图所示，一矩形线圈abcd置于磁感应强度为B的匀强磁场中，绕垂直于磁感线的轴O以角速度ω从位置Ⅰ开始逆时针匀角速转动，经过时间t到达位置Ⅱ，试写出线圈处于位置Ⅱ时的感应电动势的表达式。

（ab=l1，cd=l2）5.某正弦交流电的图像如图所示，则由图像可知：A.该交流电的频率为0.02Hz BB.该交流电的有效值为14.14AC.该交流电的瞬时值表达式为i =20sin(0.02t)D.在t=T/8时刻，该交流的大小与其有效值相等 【典例精析】 1.交流电的产生【例题1】一矩形线圈，绕垂直于匀强磁场并位于线圈平面的固定轴转动，线圈中的感应电动势e 随时间t 变化的规律如图所示，则下列说法中正确的是：A. t 1时刻通过线圈的磁通量为零B. t 2时刻通过线圈磁通量的绝对值最大C. t 3时刻通过线圈磁通量的变化率最大D.每当感应电动势e 变换方向时，通过线圈的磁通量的绝对值都是最大的 【分析】【跟踪练习1】线圈在匀强磁场中匀速转动，产生的交变电流的图像如图所示，由此可知：A.在A 和C 时刻线圈处于磁通量变化率最大的位置B.在A 和C 时刻穿过线圈的磁通量为最大C.在B 时刻到D 时刻，穿过线圈的磁通量现变大后变小D.若从A 时刻到B 时刻经过0.01s ，则在1s 内交变电流的方向改变50次【例题2】如图所示，矩形线圈abcd （已知ab 边长为L 1，ad 边长为L 2）在磁感应强度为B 的匀强磁场中绕OO′ 轴以角速度ω从图示位置开始匀角速转动，则线圈中感应电动势的大小为： A.2/sin 21t L BL ωω B. 2/cos 21t L BL ωω C.t L BL ωωsin 21 D.t L BL ωωcos 21【分析】【跟踪练习2】如图所示，一正方形线圈abcd 在匀强磁场中绕垂直于磁感线的对称轴OO′ 匀速转动，沿着OO′ 观察，线圈沿逆时针方向转动。

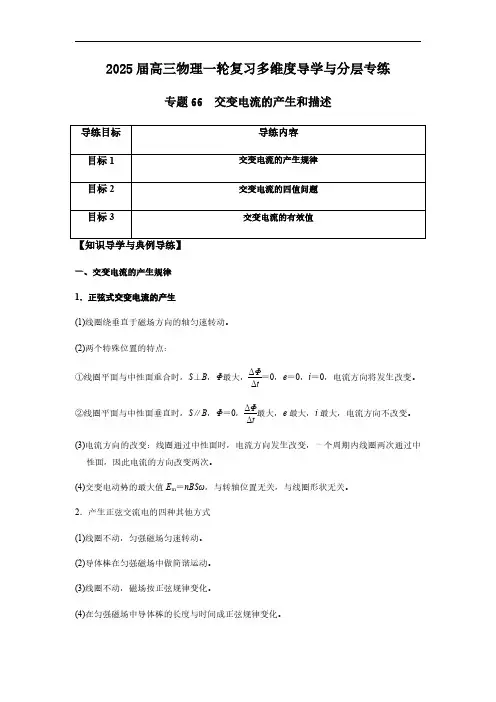

2025届高三物理一轮复习多维度导学与分层专练专题66交变电流的产生和描述导练目标导练内容目标1交变电流的产生规律目标2交变电流的四值问题目标3交变电流的有效值【知识导学与典例导练】一、交变电流的产生规律1．正弦式交变电流的产生(1)线圈绕垂直于磁场方向的轴匀速转动。

(2)两个特殊位置的特点：①线圈平面与中性面重合时，S⊥B，Φ最大，ΔΦΔt＝0，e＝0，i＝0，电流方向将发生改变。

②线圈平面与中性面垂直时，S∥B，Φ＝0，ΔΦΔt最大，e最大，i最大，电流方向不改变。

(3)电流方向的改变：线圈通过中性面时，电流方向发生改变，一个周期内线圈两次通过中性面，因此电流的方向改变两次。

(4)交变电动势的最大值E m＝nBSω，与转轴位置无关，与线圈形状无关。

2．产生正弦交流电的四种其他方式(1)线圈不动，匀强磁场匀速转动。

(2)导体棒在匀强磁场中做简谐运动。

(3)线圈不动，磁场按正弦规律变化。

(4)在匀强磁场中导体棒的长度与时间成正弦规律变化。

【例1】如图所示，图线a 是线圈在匀强磁场中匀速转动时所产生的正弦交流电的图像，当调整线圈转速后，所产生正弦交流电的图像如图线b 所示，以下关于这两个正弦交流电的说法错误．．的是（）A ．在t =0时刻穿过两线圈的磁通量均为最大B ．线圈先后两次转速之比为3∶2C ．图线bD ．图线a 所对应的交流电的瞬时值表达式为()5V e t π=【答案】D【详解】A ．由题图可知，t =0时刻两线圈均在中性面，穿过线圈的磁通量最大，故A 正确，不符合题意；B ．由题图可知周期T a ∶T b =2∶3角速度2Tπω=，则ωa ∶ωb =3∶2转速n a ∶n b =3∶2故B 正确，不符合题意；C ．交流电的最大值U m =NBSω，故U ma ∶U mb =3∶2所以m m 240V 33b a U U ==所以图线b 所对应的交流电的有效值为V3b U ==故C 正确，不符合题意；D ．由题图可知，图线a 所对应的交流电的最大值为20V ，角速度为25rad/s aT ππ=所以瞬时值的表达式为e =20sin 5πt （V ），故D 错误，符合题意。

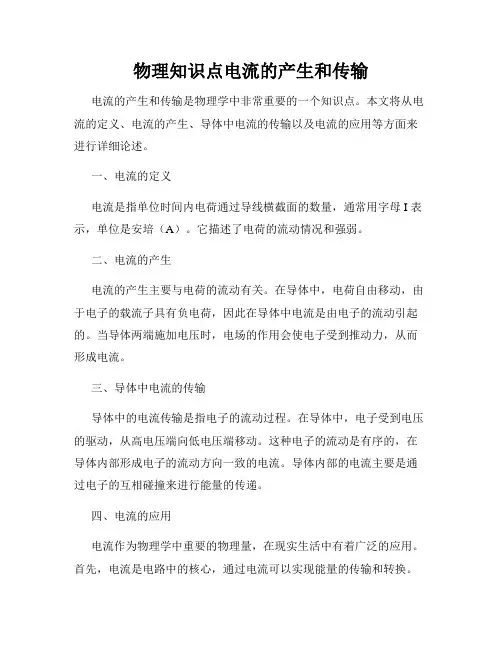

物理知识点电流的产生和传输电流的产生和传输是物理学中非常重要的一个知识点。

本文将从电流的定义、电流的产生、导体中电流的传输以及电流的应用等方面来进行详细论述。

一、电流的定义电流是指单位时间内电荷通过导线横截面的数量，通常用字母 I 表示，单位是安培（A）。

它描述了电荷的流动情况和强弱。

二、电流的产生电流的产生主要与电荷的流动有关。

在导体中，电荷自由移动，由于电子的载流子具有负电荷，因此在导体中电流是由电子的流动引起的。

当导体两端施加电压时，电场的作用会使电子受到推动力，从而形成电流。

三、导体中电流的传输导体中的电流传输是指电子的流动过程。

在导体中，电子受到电压的驱动，从高电压端向低电压端移动。

这种电子的流动是有序的，在导体内部形成电子的流动方向一致的电流。

导体内部的电流主要是通过电子的互相碰撞来进行能量的传递。

四、电流的应用电流作为物理学中重要的物理量，在现实生活中有着广泛的应用。

首先，电流是电路中的核心，通过电流可以实现能量的传输和转换。

电流的大小和方向可以通过电阻、电容等元件进行调节和控制，从而实现电路中各种功能的实现。

其次，电流在电力工业中起着重要作用，通过电流可以实现电网的输送和供电。

另外，电流还广泛应用于通讯、电化学、电磁场等领域。

综上所述，电流的产生和传输是导体中电子流动的过程。

它在物理学和现实生活中都有着重要的应用价值。

对于理解电路和电能的传输转换具有重要意义。

通过深入学习和研究电流的产生和传输，可以更好地应用电流知识解决实际问题，为科学技术的发展做出贡献。

第十四章 交变电流第一单元 交流电的产生及变化规律基础知识 一．交流电大小和方向都随时间作周期性变化的电流，叫做交变电流。

其中按正弦规律变化的交变电流叫正弦式电流，正弦式电流产生于在匀强电场中，绕垂直于磁场方向的轴匀速转动的线圈里，线圈每转动一周，感应电流的方向改变两次。

二．正弦交流电的变化规律线框在匀强磁场中匀速转动． 1．当从图12—2即中性面．．．位置开始在匀强磁场中匀速转动时，线圈中产生的感应电动势随时间而变的函数是正弦函数：即 e=εm sin ωt ， i ＝I m sin ωtωt 是从该位置经t 时间线框转过的角度;ωt 也是线速度V 与磁感应强度B 的夹角；.是线框面与中性面的夹角2．当从图位置开始计时：则：e=εm cos ωt ， i ＝I m cos ωtωt 是线框在时间t 转过的角度；是线框与磁感应强度B 的夹角;此时V 、B 间夹角为（π/2一ωt ）． 3．对于单匝矩形线圈来说E m =2Blv =BS ω； 对于n 匝面积为S 路来说I m =mE R的线圈来说E m =nBS ω.对于总电阻为R 的闭合电三．几个物理量1．中性面:如图所示的位置为中性面，对它进行以下说明： (1）此位置过线框的磁通量最多．(2)此位置磁通量的变化率为零．所以 e=εm sin ωt=0, i ＝I m sin ωt=0 （3）此位置是电流方向发生变化的位置，具体对应图中的t 2,t 4时刻，因而交流电完成一次全变化中线框两次过中性面,电流的方向改变两次，频率为50Hz 的交流电每秒方向改变100次． 2．交流电的最大值：εm ＝B ωS 当为N 匝时εm ＝NB ωS（1）ω是匀速转动的角速度，其单位一定为弧度／秒,nad/s(注意rad 是radian 的缩写，round/s 为每秒转数,单词round 是圆，回合)．（2)最大值对应的位置与中性面垂直，即线框面与磁感应强度B 在同一直线上．（3）最大值对应图中的t 1、t 2时刻,每周中出现两次．3．瞬时值e=εm sin ωt ， i ＝I m sin ωt 代入时间即可求出．不过写瞬时值时，不要忘记写单位,如εm =2202V ，ω=100π，则e=2202sin100πtV ，不可忘记写伏，电流同样如此．4．有效值：为了度量交流电做功情况人们引入有效值，它是根据电流的热效应而定的．就是分别用交流电，直流电通过相同阻值的电阻，在相同时间内产生的热量相同，则直流电的值为交流电的有效值． （1)有效值跟最大值的关系εm =2U 有效,I m =2I 有效 (2)伏特表与安培表读数为有效值．（3)用电器铭牌上标明的电压、电流值是指有效值．5．周期与频率:交流电完成一次全变化的时间为周期；每秒钟完成全变化的次数叫交流电的频率．单位1/秒为赫兹（Hz ）． 规律方法一、关于交流电的变化规律【例1】如图所示,匀强磁场的磁感应强度B=0．5T ，边长L=10cm 的正方形线圈abcd 共100匝，线圈电阻r＝1Ω，线圈绕垂直与磁感线的对称轴OO /匀速转动，角速度为ω＝2πrad ／s,外电路电阻R ＝4Ω，求：（1)转动过程中感应电动势的最大值．（2)由图示位置（线圈平面与磁感线平行)转过600时的即时感应电动势．（3）由图示位置转过600角时的过程中产生的平均感应电动势． (4）交流电电表的示数． （5）转动一周外力做的功． (6）61周期内通过R 的电量为多少？解析：(1）感应电动势的最大值，εm ＝NB ωS ＝100×0．5×0．12×2πV=3．14V（2）转过600时的瞬时感应电动势:e ＝εm cos600=3．14×0．5 V ＝1．57 V(3）通过600角过程中产生的平均感应电动势:ε=N ΔΦ/Δt=2．6V （4）电压表示数为外电路电压的有效值： U=rR +ε·R ＝2143⋅×54=1．78 V（5）转动一周所做的功等于电流产生的热量 W ＝Q ＝(2m ε）2（R 十r)·T ＝0．99J（6)61周期内通过电阻R 的电量Q ＝I ·61T ＝R ε61T ＝()6/60sin 0r R T NBS +＝0．0866 C 【例2】磁铁在电器中有广泛的应用，如发电机，如图所示。

交流电工作原理
交流电工作原理指的是交流电的产生、传输和利用过程中涉及的原理和机制。

交流电是指电流方向和大小随时间周期性变化的电流。

交流电的产生是通过发电机实现的。

发电机里的转子旋转时，通过电磁感应原理产生感应电动势，进而产生交流电。

通过控制转子的转速、磁场的强度等参数，可以调节交流电的频率和电压大小。

交流电的传输涉及到电线、变压器和输电线路。

电线用来传输电能，电流在导线内部的载流子（一般指电子）会随着电场的变化而来回移动，从而形成交变电流。

变压器可以改变交流电的电压大小，通过变压器的升压或降压作用，实现电能的远距离传输。

输电线路的设计和优化，能减小功率损耗和电压跌落，以提高电能传输的效率。

交流电的利用过程中，常见的应用有电磁铁、电动机和变频器等。

电磁铁是一种利用交流电的电磁力产生吸引或排斥效应的装置。

电动机通过电场和磁场相互作用的原理，将电能转化为机械能，实现物体运动。

变频器则可以调整交流电的频率和电压，实现对电机的调速控制。

总的来说，交流电工作原理涉及到电磁感应、电导现象、电场和磁场的相互作用等基本物理原理，是现代电力传输和利用的基础。

第一讲交变电流的产生和描述【学习目标】1.理解交变电流的产生原理，会推导出电动势的瞬时值。

2.会判断在中性面和平行面位置各个物理量的区别。

3.会结合物理情景和图像分析“四值”，并且进行简单的计算问题。

【知识点一】交变电流定义：大小和方向都随时间作周期性变化的电流叫交流电。

【例】下图中画出了六种电流随时间变化的图像.这六个图中的电流,都随时间t作周期性变化,其中属于交流电的是________,属于正弦式交流电的是________.【知识点二】正、余弦交流电：1.产生：强度和方向都随时间作周期性变化的电流叫交流电。

矩形线圈在匀强磁场中，绕垂直于匀强磁场的线圈的对称轴作匀速转动时，产生正弦（或余弦）交流电动势。

当外电路闭合时形成正弦（或余弦）交流电流。

2.变化规律：（1）中性面：与磁感线垂直的平面。

平行面（也叫垂直于中性面的位置）：与磁感线平行的平面。

（2）正弦交流电的函数表达式若n 匝面积为S 的线圈以角速度ω绕垂直于磁场方向的轴匀速转动，从中性面开始计时，其函数形式为t NBS e ωωsin =，用ωNBS E m =表示电动势最大值，则有t E e m ωsin =。

若与外电阻R 串联，则其电流大小为i ＝e R ＝E mR sin ωt ＝I m sin ωt ，电压大小为u ＝U m ·sin ωt ＝RE mR ＋r sin ωt 。

(3)线圈平面与中性面重合时，S ⊥B ，Φ最大，ΔΦΔt＝0，e ＝0，i ＝0，电流方向将发生改变，电动势的瞬时值表达式：e t m =εω·s i n ，感应电流的瞬时值表达式：i I t m =·s i n ω. (4)线圈平面与中性面垂直时，S ∥B ，Φ＝0，ΔΦΔt最大，e 最大，i 最大，电流方向不改变，电动势的瞬时值表达式：et m =εω·c o s ，感应电流的瞬时值表达式：i I t m =·c o s ω。

第十章交变电流传感器第1讲交变电流的产生和描述1．风力发电机为一种新能源产品，功率为200 W到15 kW，广泛应用于分散住户．若风力发电机的矩形线圈在匀强磁场中匀速转动，当线圈通过中性面时，下列说法正确的是( )．A．穿过线圈的磁通量最大，线圈中的感应电动势最大B．穿过线圈的磁通量等于零，线圈中的感应电动势最大C．穿过线圈的磁通量最大，线圈中的感应电动势等于零D．穿过线圈的磁通量等于零，线圈中的感应电动势等于零解析当线圈通过中性面时，感应电动势为零，但此时穿过线圈的磁通量最大；当线圈平面转到与磁感线平行时，穿过线圈的磁通量为零，但此时感应电动势最大．答案 C2．如图1所示，面积均为S的单匝线圈绕其对称轴或中心轴在匀强磁场B中以角速度ω匀速转动，能产生正弦交变电动势e＝BSωsin ωt的图是( )．图1解析线圈在匀强磁场中绕垂直于磁场方向的轴(轴在线圈所在平面内)匀速转动，产生的正弦交变电动势为e＝BSωsin ωt，由这一原理可判断，A图中感应电动势为e＝BSωsin ωt；B图中的转动轴不在线圈所在平面内；C、D图转动轴与磁场方向平行，而不是垂直．答案 A3．矩形线圈在匀强磁场中绕垂直于磁感线的转轴匀速转动，产生的交流电动势的最大值为E m.设t＝0时线圈平面与磁场平行，当线圈的匝数增加一倍，转速也增大一倍，其他条件不变时，交流电的电动势为( )A．e＝2E m sin 2ωt B．e＝4E m sin 2ωtC．e＝E m sin 2ωt D．e＝4E m cos 2ωt解析E m＝nBSω所以当S和ω都增大一倍时，电动势的最大值增大到原来的4倍，再考虑到，相位与ω的关系所以选项D正确．答案 D4．一小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势随时间的变化关系如图2所示．矩形线圈与阻值为10 Ω的电阻构成闭合电路，若不计线圈电阻，下列说法中正确的是( )．图2A．t1时刻通过线圈的磁通量为零B．t2时刻感应电流方向发生变化C．t3时刻通过线圈的磁通量变化率的绝对值最大D．交变电流的有效值为 2 A解析在t1时刻电动势为零，通过线圈的磁通量最大，A错误；t2时刻感应电动势最大，线圈与中性面垂直，电流方向不变，B错误；电动势与磁通量的变化率成正比；t3时刻电动势为零，因而通过线圈的磁通量变化率也为零，C错误；电动势的有效值是10 2 V，由全电路欧姆定律可得电流的有效值是 2 A，D正确．答案 D5．如图3所示，在匀强磁场中有一个矩形单匝线圈abcd，ab边与磁场垂直，MN边始终与金属滑环K相连，PQ边始终与金属滑环L相连．金属滑环L、电流表A、定值电阻R、金属滑环K通过导线串联．使矩形线圈以恒定角速度绕过bc、ad中点的轴旋转．下列说法中不正确的是 ( )．图3A．线圈转动的角速度越大，电流表A的示数越大B．线圈平面与磁场平行时，流经定值电阻R的电流最大C．线圈平面与磁场垂直时，流经定值电阻R的电流最大D．电流表A的示数随时间按余弦规律变化解析令矩形单匝线圈abcd的电阻为r，根据法拉第电磁感应定律和交变电流的有效值定义得，交变电流的最大值为I m ＝BS ωR ＋r ，电流表显示的是有效值I ＝BS ω2R ＋r，所以，线圈转动的角速度越大，电流表A 的示数越大，A 对，D 错；线圈平面与磁场平行时，此时产生的感应电动势最大，故流经定值电阻R 的电流最大，B 对，C 错．答案 CD6．小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图5所示．此线圈与一个R ＝10 Ω的电阻构成闭合电路，不计电路的其他电阻．下列说法中正确的是( )．A ．交变电流的周期为0.125 sB ．交变电流的频率为8 HzC ．交变电流的有效值为 2 AD ．交变电流的最大值为4 A解析 由et 图象可知，交变电流的周期为0.25 s ，故频率为4 Hz ，选项A 、B 错误．根据欧姆定律可知交变电流的最大值为2 A ，故有效值为 2 A ，选项C 正确，D 错误． 答案 C7．一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图象如图4甲所示，则下列说法中正确的是( )图4A ．t ＝0时刻线圈平面与中性面垂直B ．t ＝0.01 s 时刻Φ的变化率达到最大C ．0.02 s 时刻感应电动势达到最大D ．该线圈相应的感应电动势图象如图乙所示解析 由Φ－t 图知，在t ＝0时，Φ最大，即线圈处于中性面位置，此时e ＝0，故A 、D两项错误；由图知T ＝0.04 s ，在t ＝0.01 s 时，Φ＝0，ΔΦΔt最大，e 最大，则B 项正确；在t ＝0.02 s 时，Φ最大，ΔΦΔt＝0，e ＝0，则C 项错． 答案 B8．电阻R 1、R 2和交流电源按照图甲所示方式连接，R 1＝10 Ω，R 2＝20 Ω.合上开关S 后，通过电阻R 2的正弦交变电流i 随时间t 变化的情况如图乙所示，则( )图5A．通过R1的电流的有效值是1.2 AB．R1两端的电压有效值是6 VC．通过R2的电流的有效值是1.2 2 AD．R2两端的电压有效值是6 2 V解析由题图知流过R2交流电电流的最大值I2m＝0.6 2 A，故选项C错误；由U2m＝I2m R2＝12 2 V，选项D错误；因串联电路电流处处相同，则I1m＝0.6 2 A，电流的有效值I1＝I1m2＝0.6 A，故A项错误；由U1＝I1R1＝6 V，故选项B正确．答案 B9．一台发电机的结构示意图如图6所示，其中N、S是永久磁铁的两个磁极，它们的表面呈半圆柱面形状．M是圆柱形铁芯，铁芯外套有一矩形线圈，线圈绕铁芯M中心的固定转轴匀速转动．磁极与铁芯之间的缝隙中形成方向沿半径的辐向磁场．若从图示位置开始计时电动势为正值，下列图象中能正确反映线圈中感应电动势e随时间t变化规律的是( )．图6解析由于发电机内部相对两磁极为表面呈半圆柱面形状，磁极与铁芯之间的缝隙中形成方向沿半径的辐向磁场，所以距转轴距离相等的各点磁感应强度大小相等，根据法拉第电磁感应定律可知回路中产生大小恒定的感应电动势，故选项A、B错误；当线圈转到竖直位置时，回路中感应电动势方向相反，所以选项C错误、D正确．答案 D9．如图7所示，电阻为r的矩形线圈在匀强磁场中绕垂直于磁场的轴以某一角速度ω匀速转动．t＝0时，线圈平面与磁场垂直，各电表均为理想交流电表，则( )图7A ．t ＝0时，线圈中的感应电动势最大B ．1 s 内电路中的电流方向改变了ω2π次 C ．滑片P 向下滑动时，电压表的读数不变D ．线圈匀速运动的角速度ω变大时，电流表的读数也变大解析 由题意可知：线圈在t ＝0时处于中性面位置，感应电动势最小为0，A 错；1 s 内线圈转过ω2π圈，每一圈电流方向改变两次，所以电流方向改变次数为ωπ，B 错；电压表测量的是路端电压，P 向下滑时，外电阻R 阻值增加，电压表示数增大，C 错；线圈转动速度ω增大时，由E ＝22BS ω得，感应电动势有效值增加，电流有效值也增加，即电流表示数增加，D 对．答案 D11．一只电饭煲和一台洗衣机并联接在输出电压u ＝311sin 314t V 的交流电源上(其内电阻可忽略不计)，均正常工作．用电流表分别测得通过电饭煲的电流是5.0 A ，通过洗衣机电动机的电流是0.50 A ，则下列说法中正确的是( )．A ．电饭煲的电阻为44 Ω，洗衣机电动机线圈的电阻为440 ΩB ．电饭煲消耗的电功率为1 555 W ，洗衣机电动机消耗的电功率为155.5 WC ．1 min 内电饭煲消耗的电能为6.6×104 J ，洗衣机电动机消耗的电能为6.6×103 JD ．电饭煲发热功率是洗衣机电动机发热功率的10倍解析 电饭煲可看做纯电阻用电器，其电阻为R ＝U I ＝2205.0Ω＝44 Ω，洗衣机是非纯电阻用电器，电动机线圈的电阻R ≠2200.5Ω＝440 Ω，A 错误；电饭煲消耗的电功率为P ＝UI ＝220×5.0 W＝1 100 W ，洗衣机电动机消耗的电功率为P ′＝UI ′＝220×0.5 W＝110 W ，B 错；1 min 内电饭煲消耗的电能为W ＝Pt ＝1 100×1×60 J＝6.6×104 J ，洗衣机电动机消耗的电能为W ′＝P ′t ＝110×1×60 J＝6.6×103 J ，C 正确；洗衣机是非纯电阻用电器，其电动机发热功率无法计算，D 错误．答案 C12．图1是交流发电机模型示意图．在磁感应强度为B 的匀强磁场中，有一矩形线圈abcd 可绕线圈平面内垂直于磁感线的轴OO ′转动，由线圈引出的导线ae 和df 分别与两个跟线圈一起绕OO ′转动的金属圆环相连接，金属圆环又分别与两个固定的电刷保持滑动接触，这样矩形线圈在转动中就可以保持和外电路电阻R 形成闭合电路．图2是线圈的主视图，导线ab 和cd 分别用它们的横截面来表示．已知ab 长度为L 1，bc 长度为L 2，线圈以恒定角速度ω逆时针转动．(只考虑单匝线圈)图8(1)线圈平面处于中性面位置时开始计时，试推导t 时刻整个线圈中的感应电动势e 1的表达式；(2)线圈平面处于与中性面成φ0夹角位置时开始计时，如图3所示，试写出t 时刻整个线圈中的感应电动势e 2的表达式；(3)若线圈电阻为r ，求线圈每转动一周电阻R 上产生的焦耳热．(其它电阻均不计) 解析：(1)矩形线圈abcd 转动过程中，只有ab 和cd 切割磁感线，设ab 和cd 的转动速度为v ，则v ＝ω·L 22① 在t 时刻，导线ab 和cd 因切割磁感线而产生的感应电动势均为E 1＝BL 1v y ②由图可知v y ＝v sin ωt ③则整个线圈的感应电动势为e 1＝2E 1＝BL 1L 2ωsin ωt ④(2)当线圈由图3位置开始运动时，在t 时刻整个线圈的感应电动势为e 2＝BL 1L 2ωsin(ωt ＋φ0)⑤(3)由闭合电路欧姆定律可知I ＝E R ＋r⑥ E ＝E m2＝BL 1L 2ω2⑦则线圈转动一周在R 上产生的焦耳热为Q R ＝I 2RT ⑧其中T ＝2πω⑨ 于是Q R ＝πR ω⎝ ⎛⎭⎪⎫BL 1L 2R ＋r 2⑩ 答案：(1)e 1＝2E 1＝BL 1L 2ωsin ωt(2)e 2＝BL 1L 2ωsin(ωt ＋φ0)(3)πR ω⎝⎛⎭⎪⎫BL 1L 2R ＋r 2。

交表电流知识点总结交流电流是指频率变化的电流，它在电源中以周期性的方式变化。

交流电流在现代生活中使用广泛，能源传输、家用电器和工业设备都使用交流电流。

因此，了解交流电流的基本知识是非常重要的。

本文将总结交表电流的知识点，包括定义、特点、测量方法以及应用领域等方面。

1. 定义交流电流是指在一定时间内频率变化的电流。

在交流电路中，电子的运动是来回摆动的，因此交流电流的方向是不断变化的。

交流电流的频率通常以赫兹（Hz）为单位表示，1赫兹指的是每秒1次的频率。

2. 特点交流电流具有以下特点：（1）方向变化：交流电流的方向是不断变化的，其大小和方向随时间而变化。

（2）周期性：交流电流的波形是周期性的，即在相同时间内重复出现相似的波形。

（3）频率变化：交流电流的频率可以根据需要进行调节，常见的交流电频率有50赫兹和60赫兹。

（4）传输损失小：由于交流电流可以通过变压器进行调节，因此在远距离传输时，交流电流的能量损失要小于直流电流。

3. 测量方法为了测量交流电流的大小和频率，通常使用交流电压表或示波器等仪器。

交流电压表可以测量电路中的交流电压，而示波器可以显示交流电流的波形。

另外，还可以使用电能表来测量交流电能的消耗情况。

4. 应用领域交流电流在各个领域都有着广泛的应用，例如：（1）能源传输：交流电流可以通过变压器来调节电压，从而在远距离传输时减小能量损失。

（2）家用电器：电灯、电视、空调等家用电器大多采用交流电源。

（3）工业设备：工业生产中的各种设备和机器大多也采用交流电源。

总结：交表电流是指频率变化的电流，具有周期性、方向变化等特点。

测量交流电流的大小和频率通常使用交流电压表、示波器等仪器。

交流电流在能源传输、家用电器和工业设备等领域有着广泛的应用。

希望本文的总结能够帮助读者更深入地了解交表电流的基本知识。

交流电的工作原理
交流电是我们日常生活中常见的一种电流形式，它在各种电器设备中发挥着重
要的作用。

那么，交流电是如何工作的呢？本文将从交流电的产生、传输和作用三个方面来详细介绍交流电的工作原理。

首先，交流电是如何产生的呢？交流电是由发电机产生的，发电机通过机械能
转换为电能。

当发电机的转子在磁场中旋转时，会在导线中感应出电动势，从而产生电流。

这个过程中，发电机的转子旋转会导致导线中的电流方向不断变化，这就是交流电的产生原理。

其次，交流电是如何传输的呢？交流电在输电过程中通常会经过变压器的调节，变压器可以将高压的交流电转换为低压的交流电，这样可以减小电流损耗和线路损耗。

然后，交流电会通过输电线路传输到各个地方，供给家庭和工业用电。

在传输过程中，交流电会经过配电箱和开关等设备进行分配和控制，以确保电能的安全和有效利用。

最后，交流电在各种电器设备中是如何发挥作用的呢？交流电在电器设备中可
以驱动电动机工作，比如家用电器、工业设备等都需要交流电来提供动力。

同时，交流电也可以通过变压器转换成低压电流，供给各种电子设备使用。

在电子设备中，交流电可以通过整流器转换为直流电，以满足不同设备的电能需求。

综上所述，交流电的工作原理主要包括产生、传输和作用三个方面。

通过发电
机产生、变压器调节和各种电器设备的作用，交流电在我们的日常生活中发挥着重要作用。

希望本文的介绍能够帮助大家更好地理解交流电的工作原理，为我们的生活和工作提供便利。

第十二章交变电流、电磁振荡与电磁波、传感器第1讲交变电流的产生和描述【课程标准】通过实验，认识交变电流。

能用公式和图像描述正弦交变电流，并能测算交变电流的峰值和有效值【素养目标】物理观念：知道交变电流的产生过程，能正确书写交变电流的函数表达式，理解掌握交变电流图像的意义科学思维：掌握交变电流有效值的计算方法，会区别交变电流的“四值”，明确其在具体情况中的应用技巧一、交变电流、交变电流的图像1．交变电流(AC)：电流、电压大小和方向都随时间做周期性变化。

正弦式电流是最简单、最基本的交变电流，如图所示。

2．正弦交流电的产生及图像：(1)产生如图所示，在匀强磁场里，线圈绕垂直磁场方向的轴匀速转动。

(2)中性面(3)图像公式(从中性面位置开始计时)图像感应电动势e＝Emsinωt电压u＝U m sinωt电流i＝I m sinωt注意：电动势的峰值(最大值)E m＝NBSω，由线圈匝数N、磁感应强度B、转动角速度ω及线圈面积S(S为有效面积)决定，与线圈的形状无关，与转轴的位置无关，但转轴必须垂直于磁场。

若线圈给外电阻R供电，设线圈本身电阻为r，由闭合电路欧姆定律得I m＝EmR＋r，U m＝EmR＋rR。

命题·生活情境如图所示，几位同学在北京某学校的操场上做“摇绳发电”实验，其中两位同学分别站在地面上的东西方向，像跳绳一样手摇导线。

(1)摇绳发电，产生的电流是直流电还是交流电？提示：交流电。

(2)当导线从上向下运动时，通过灵敏电流计的电流方向是“A→B”还是“B→A”？提示：B→A。

二、描述交变电流的物理量1．周期和频率：(1)周期：交变电流完成一次周期性变化所需的时间，用T表示，单位是秒(s)。

(2)频率：交变电流完成周期性变化的次数与所用时间之比。

用f表示，单位是赫兹(Hz)。

(3)ω、T、f的关系：ω＝2πT＝2πf，T＝1f或f＝1T。

注意：我国民用交变电流的周期T＝0.02 s，频率f＝50 Hz，ω＝100π rad/s，电流方向每秒钟改变100次。
