短波通信系统的设计与实现

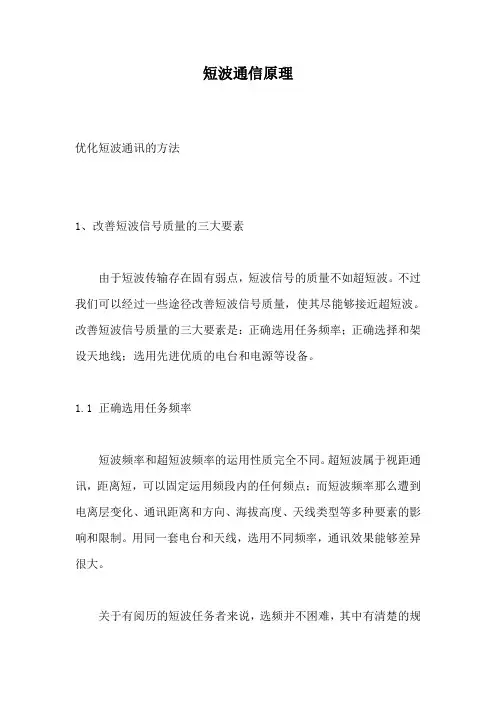

短波通信原理

优化短波通讯的方法

1、改善短波信号质量的三大要素

由于短波传输存在固有弱点，短波信号的质量不如超短波。不过我们可以经过一些途径改善短波信号质量，使其尽能够接近超短波。改善短波信号质量的三大要素是：正确选用任务频率；正确选择和架设天地线；选用先进优质的电台和电源等设备。

1.1 正确选用任务频率

短波频率和超短波频率的运用性质完全不同。超短波属于视距通讯，距离短，可以固定运用频段内的任何频点；而短波频率那么遭到电离层变化、通讯距离和方向、海拔高度、天线类型等多种要素的影响和限制。用同一套电台和天线，选用不同频率，通讯效果能够差异很大。

关于有阅历的短波任务者来说，选频并不困难，其中有清楚的规律性可循。普通来说：日频高于夜频〔相差约一半〕；远距离频率高于近距离；夏季频率高于夏季；南方地域运用频率高于南方；等等。另外，在东西方向停止远距离通讯时，由于受地球自转影响，最好采用异频收发才干取得良好通讯效果。假设所用的任务频率不能顺疏通讯时，可依照以下阅历变换频率：

〔1〕接近日出时，假定夜频通讯效果不好，可改用较高的频率；

〔2〕接近日落时，假定日频通讯效果不好，可改用较低的频率；

〔3〕在日落时，信号先逐渐增强，然后突然中缀，可改用较低频率；

〔4〕任务中如信号逐渐安康，致使消逝，可提高任务频率；

〔5〕遇到磁暴时，可选用比往常低一些的频率。

计算机测频

应用计算机测频软件预测可用频率对短波通讯很有协助，是国外经常采用的先进技术手腕。计算机测频系统可以依据太阳黑子活动规律等要素，结合不同地域的历史数据，预测两点之间在未来一段时期每天各时节的可用频段，具有较高参考价值。

美国、欧盟、澳大利亚政府的计算机测频系统数据比拟准确，它们经过火布在全球的监测点采集和跟踪各种环境参数的变化提供频率依据。其中澳大利亚的ASPAS系统面向全世界提供测频效劳，装置和效劳费用不高，很有运用价值。

短波应急通信系统

解决方案

昆明讯宇通信工程有限公司

二零一四年十一月十一日

2

目 录

1 概述.............................................................3

2 应急通信需求.....................................................3

3 短波通信技术.....................................................4

3.1 技术简述..................................................4

3.2 自适应技术（ALE）.........................................8

3.3 ALE的优点和局限...........................................9

3.4 短波电台组网方式..........................................10

3.5 短波通信盲区..............................................11

3.6 频率选择技巧..............................................11

4 短波电台组网.....................................................14

5 组网设备介绍.....................................................15

5.1 TK-90电台................................................15

5.2 三线宽带天线.............................................19

短波通信原理

短波通信原理

尽管当前新型无线电通信系统不断涌现，短波这一古老和传统的通信方式仍然受到全世界普遍重视，不仅没有被淘太，还在快速发展。其原因主要有三：

（一）短波是唯一不受网络枢钮和有源中继体制约的远程通信手段，一但发生战争或灾害，各种通信网络都可能受到破坏，卫星也可能受到攻击。无论哪种通信方式，其抗毁能力和自主通信能力与短波无可相比；

（二）在山区、戈壁、海洋等地区，超短波覆盖不到，主要依靠短波；

（三）与卫星通信相比，短波通信不用支付话费，运行成本低。

近年来，短波通信技术在世界范围内获得了长足进步。这些技术成果理应被中国这样的短波通信大国所用。用现代化的短波设备改造和充实我国各个重要领域的无线通信网，使之更加先进和有效，满足新时代各项工作的需要，无疑是非常有意义的。

这里简要介绍短波通信的一般概念，优化短波通信的经验，以及一些热门的新技术。

1、短波通信的一般原理

1.1.无线电波传播

无线电广播、无线电通信、卫星、雷达等都依靠无线电波的传播来实现。

无线电波一般指波长由100,000米到0.75毫米的电磁波。根据电磁波传播的特性，又分为超长波、长波、中波、短波、超短波等若干波段，其中：超长波的波长为100,000米~10,000米，频率3~30千赫；长波的波长为10,000米~1,000米，频率30~300千赫；中波的波长为1,000米~100米，频率300千赫~1.6兆赫；短波的波长为100米~10米，频率为1.6~30兆赫；超短波的波长为10米~1毫米，频率为30~300,000兆赫（注：波长在1米以下的超短波又称为微波）。频率与波长的关系为：频率=光速／波长。

电波在各种媒介质及其分界面上传播的过程中，由于反射、折射、散射及绕射，其传播方向经历各种变化，由于扩散和媒介质的吸收，其场强不断减弱。为使接收点有足够的场强，必须掌握电波传播的途径、特点和规律，才能达到良好的通信效果。

通用超短波跳频电台的研究与实现

1. 引言

- 超短波跳频电台的概述

- 研究背景和意义

- 论文的研究内容和目的

2. 超短波跳频系统的原理

- 超短波通信系统的基本原理

- 跳频通信系统的基本原理

- 超短波跳频系统的原理及其优势

3. 超短波跳频电台的设计与实现

- 超短波跳频电台的需求与设计思路

- 电路设计与电路元件选型

- 实现过程及其性能测试

4. 超短波跳频电台系统性能测试

- 实验平台和测试方法

- 测试指标和结果分析

- 性能评价和改进措施

5. 结论与展望

- 研究成果和创新点总结

- 未来研究方向和应用前景展望

- 总结和建议超短波跳频电台是一种新型通信设备，具有广泛的应用前景。本文旨在探讨超短波跳频电台的研究与实现，在实现中结合电路设计和系统性能测试，分析其优势和不足，并提出改进措施，为超短波跳频电台未来的研究和应用提供借鉴。

1.1 超短波跳频电台的概述

超短波跳频电台是一种基于跳频通信技术的无线通信设备，跳频通信技术是一种在不同的频率上进行通信的技术。在通信过程中，发送端和接收端跳转频率，在各个频率上通信，以避免信号受到干扰。超短波跳频电台可用于军事、公共安全、民用等多个领域，可以保证数据的安全性和保密性，确保通信的高效性和可靠性。

1.2 研究背景和意义

随着信息技术的不断发展和应用的广泛，通信技术一直以来是非常重要的研究领域。而超短波跳频电台是一种新兴的通信设备，具有多种优势，如抗干扰性能、保密性强等。然而，其研究还比较薄弱，需要进一步深入探讨其原理和性能，在实现中寻找适合的电路设计方案，提高其通信质量和数据传输速率。

1.3 论文的研究内容和目的

本文将围绕超短波跳频电台的研究和实现展开，内容包括：超短波跳频系统的原理、超短波跳频电台的设计与实现、超短波跳频电台系统性能测试以及结论与展望共四个方面。旨在分析其通信原理、研究其设计思路和实现过程，评价其性能表现和不足之处，并提出改进方案和未来研究方向。为超短波跳频电台的研究和应用提供有益的参考和借鉴。2. 超短波跳频系统的原理
