冷却系统设计范文

冷却系统基本设计规范

简式国际汽车设计（北京）有限公司

2008.5

目 录

1.冷却系统的构成和设计要求...........................................................................................................1

1.1 冷却系统的构成......................................................................................................................1

1.2 冷却系统的设计要求............................................................................................................1

2 冷却系统设计.......................................................................................................................................2

2.1 散热器.........................................................................................................................................2

2.2 冷却风扇....................................................................................................................................6

２　０　１　３年３月　第３２卷第１期（总１２２期）　制　冷　７　

文章编号：ＩＳＳＮ１００５—９１８０（２０１３）Ｏ１—０００７—０７　

车载吸收式制冷机冷却系统的优化设计　

双箱式冷　却系　统的设计　

袁　晗，陈国兴，丁　帅，刘益才，李世平　

（中南大学能源科学与工程学院，长沙，４１００８３）　

［摘要］作为一种低品位能源回收制冷器一溴化锂吸收式制冷机在余热利用特别是在汽车的余热利用方面　已逐渐步人正轨。但由于其自身制冷特点的限制，在现行以汽车废热为热源的制冷过程中不可避免会遇到　体积过于庞大、效率非常低下的问题。针对这一问题，本文从冷却方式上人手，通过仔细研究了容器冷却　效果和制冷效率的关系，设计出双箱式中间冷却系统，在保持原冷却系统结构的同时，消除了多余冷却温　升，使新循环放气范围比原有循环增加２．１％～２．６％，发生器的热负荷与吸收器的热负荷均得到２０％左右　的降低，能效比提高了１４．６％～２４．５％，内部换热面积节省１６．１％一３７．９％。最后我们以卡车为实施主　体，通过Ｐｒｏ／Ｅ５．０进行与实物等比例的三维建模，直观地展示了制冷系统与发动机的耦合关系，并证明　方案很好的解决了原有体积问题，能够更好的实现车载溴冷机安装和布置，从而大大提高汽车余热利用型　吸收式制冷推广的可行性。　［关键词］吸收式制冷；双箱式冷却；小型化　［中图分类号］ＴＢ６１“；Ｕｇ６９．６　［文献标识码］Ａ　ｄｏｉ：１０．３６９６／Ｊ．ＩＳＳＮ．１００５—９１８０．２０１３．０１．００１　

Ｏｐｔｉｍｉｚａｔｉｏｎ　ｏｆ　ｔｈｅ　Ｃｏｏｌｉｎｇ　Ｓｙｓｔｅｍ　ｆｏｒ　ｔｈｅ　Ａｕｔｏｍｏｔｉｖｅ　Ａｂｓｏｒｐｔｉｏｎ　Ｒｅｆｒｉｇｅｒａｔｉｏｎ　Ｓｙｓｔｅｍ　

ＹＵＡＮ　Ｈａｎ，ＣＨＥＮ　Ｇｕｏｘｉｎｇ，ＤＩＮＧ　Ｓｈｕａｉ，ＬＩＵ　Ｙｉｃａｉ，ＬＩ　Ｓｈｉｐｉｎｇ　（Ｓｃｈｏｏｌ　ｏｆ　Ｅｎｅｒｇｙ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｃｅｎｔｒａｌ　Ｓｏｕｔｈ　Ｕｎｉｖｅ￣ｉｔｙ，Ｃｈａｎｇｓｈａ　４１００８３Ｃｈｉｎａ）　Ａｂｓｔｒａｃｔ：Ａｓ　ａ　ｋｉｎｄ　ｏｆ　ｌｏｗ—ｇｒａｄｅ　ｅｎｅｒｇｙ　ｕｔｉｌｉｚａｔｉｏｎ　ｃｈｉｌｌｅｒ，Ｌｉｔｈｉｕｍ　ｂｒｏｍｉｄｅ　ａｂｓｏｒｐｔｉｏｎ　ｒｅｆｒｉｇｅｒａｔｉｏｎ　ｉｓ　ｏｎ　ｔｈｅ　ｒｉｇｈｔ　ｔｒａｃｋ　ｆｏｒ　ｔｈｅ　ｕｔｉｌｉｚａｔｉｏｎ　ｏｆ　ｗａｓｔｅ　ｈｅａｔ，ｅｓｐｅｃｉａｌｌｙ　ｔｈｅ　ｕｔｉｌｉｚａｔｉｏｎ　ｏｆ　ｗａｓｔｅ　ｈｅａｔ　ｏｆ　ｔｈｅ　ｃａｒｓ　．Ｈｏｗｅｖｅｒ，ｄｕｅ　ｔｏ　ｔｈｅ　ｌｉｍｉｔａｔｉｏｎ　ｏｆ　ｉｔｓ　ｏｗｎ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ，ｔｈｅ　ｗｈｏｌｅ　ｓｙｓｔｅｍ　Ｓ　ｖｏｌｕｍｅ　ｉｓ　ｏｖｅｒｓｉｚｅｄ　ａｎｄ　ｔｈｅ　ｅｆｆｉｃｉｅｎｃｙ　ｉｓ　ｒｅｌａｔｉｖｅｌｙ　ｌｏｗ　ｗｈｅｎ　ｕｓｉｎｇ　ｔｈｅ　ｔｒａｄｉｔｉｏｎａｌ　ｃｏｏｌｉｎｇ　ｓｙｓｔｅｍ．Ｉｎ　ｏｒｄｅｒ　ｔｏ　ｓｏｌｖｅ　ｔｈｉｓ　ｐｒｏｂｌｅｍ，ｃａｒｅｆｕｌ　ｒｅｓｅａｒｃｈ　ｏｆ　ｔｈｅ　ｃｏｏｌｉｎｇ　ｓｙｓｔｅｍ　ｈａｓ　ｂｅｅｎ　ｃｏｎｄｕｃｔｅｄ，ｄｕｒｉｎｇ　ｗｈｉｃｈ　ｗｅ　ｆｉｎｄ　ｏｕｔ　ｔｈｅ　ｒｅｌａｔｉｏｎｓｈｉｐ　ｂｅｔｗｅｅｎ　ｔｈｅ　ｃｏｎｔａｉｎｅｒ　Ｓ　ｃｏｏｌｉｎｇ　ｅｆｆｅｃｔ　ａｎｄ　ｃｏｏｌｉｎｇ　ｅｆｆｉｃｉｅｎｃｙ，　ａｎｄ　ｃｏｍｅ　ｕｐ　ｗｉｔｈ　ｔｈｅ　ｄｏｕｂｌｅ　ｂｏｘ　ｃｏｏｌｉｎｇ　ｃｙｃｌｅ．Ｗｈｉｌｅ　ｍａｉｎｔａｉｎｉｎｇ　ｔｈｅ　ｓｔｒｕｃｔｕｒｅ　ｏｆ　ｔｈｅ　ｔｒａｄｉｔｉｏｎａｌ　ｓｙｓｔｅｍ，ｉｔ　ｅｌｉｍｉｎａｔｅｓ　ｓｕｐｅｒｆｌｕｏｕｓ　ｃｏｏｌｉｎｇ　ｔｅｍｐｅｒａｔｕｒｅ　ｒｉｓｅ，　ＳＯ　ｔｈａｔ　ｔｈｅ　ｎｅｗ　ｃｙｃｌｅ　Ｓ　ｄｉｆｆｅｒｅｎｔｉａｌ　ｃｏｎｃｅｎｔｒａｔｉｏｎ？ｈａｓ　ｉｎｃｒｅａｓｅｄ　２．１％～２．６％ｔｈａｎ　ｔｈｅ　ｐｒｅｖｉｏｕｓ　ｏｎｅｓ．ｔｈｅ　ｈｅａｔ　ｌｏａｄ　ｏｆ　ｔｈｅ　ｇｅｎｅｒａｔｏｒ　ａｎｄ　ａｂｓｏｒｂｅｒ　ｉｓ　ａｂｏｕｔ　２０％ｌｏｗｅｒ　ｒｅｓｐｅｃｔｉｖｅｌｙ，ｅｎｅｒｇｙ　ｅｆｆｉｃｉｅｎｃｙ　ｉｍｐｒｏｖｅｄ　ｂｙ　１４．６％～２４．５％，ｔｈｅ　ｉｎｔｅｍａｌ　ｈｅａｔ　ｔｒａｎｓｆｅｒ　ａｒｅａ　ｈａｖｅ　ｄｅｃｒｅａｓｅｄ　１６．１％～３７．９％．Ｆｉｎａｌｌｙ，ａ　ｔｈｒｅｅ—ｄｉｍｅｎｓｉｏｎａｌ　ｍｏｄｅｌｉｎｇ　ｏｆ　ｈｅａｖｙ　ｔｒｕｃｋ　ａｎｄ　ａｂｓｏｒｐｔｉｏｎ　ｒｅｆｒｉｇｅｒａｔｉｏｎ　ｓｙｓｔｅｍ　ｂｙ　Ｐｒｏ／Ｅ５．０，　ｓｈｏｗｓ　ｔｈｅ　ｃｏｕｐｌｉｎｇ　ｒｅｌａｔｉｏｎｓｈｉｐ　ｂｅｔｗｅｅｎ　ｅｎｇｉｎｅ　ａｎｄ　ｃｏｏｌｉｎｇ　ｓｙｓｔｅｍ　ｄｉｒｅｃｔｌｙ，　ａｎｄ　ｐｒｏｖｅｓ　ｔｈａｔ　ｔｈｅ　ｓｃｈｅｍｅ　ｈａｓ　ｓｏｌｖｅｄ　ｔｈｅ　ｏｖｅｒｓｉｚｅｄ　ｐｒｏｂｌｅｍ，ａｎｄ　ｔｈｅ　ｒｅｆｒｉｇｅｒａｔｉｏｎ　ｓｙｓｔｅｍ　ｃａｎ　ｂｅ　ｉｎｓｔａｌｌｅｄ　ｐｅｒｆｅｃｔｌｙ．Ｔｈｕｓ，ｔｈｅ　ｆｅａｓｉ—　ｂｉｌｉｔｙ　ｏｆ　ｐｒｏｍｏｔｉｎｇ　ａｂｓｏｒｐｔｉｏｎ　ｒｅｆｒｉｇｅｒａｔｉｏｎ　ｄｒｉｖｅｎ　ｂｙ　ａｕｔｏｍｏｔｉｖｅ　ｗａｓｔｅ　ｈｅａｔ　ｈａｓ　ｂｅｅｎ　ｇｒｅａｔｌｙ　ｉｍｐｒｏｖｅｄ．　Ｋｅｙｗｏｒｄｓ：Ａｂｓｏｒｐｔｉｏｎ　ｒｅｆｒｉｇｅｒａｔｉｏｎ　ｓｙｓｔｅｍ；Ｄｏｕｂｌｅ　ｂｏｘ　ｃｏｏｌｉｎｇ　ｃｙｃｌｅ；Ｏｐｔｉｍｉｚａｔｉｏｎ　

第1篇

一、引言

随着我国制造业的快速发展，模具行业作为制造业的重要支撑，其地位日益凸显。模具开发是模具制造过程中的关键环节，直接影响到模具的质量、精度和效率。本文将从模具开发的全过程出发，结合实际案例，探讨模具开发解决方案，旨在为模具行业提供有益的参考。

二、模具开发流程

1. 前期准备

（1）项目分析：对产品进行技术分析，明确模具设计要求、材料选择、加工工艺等。

（2）市场调研：了解市场需求、竞争对手、产品生命周期等信息。

（3）客户沟通：与客户进行充分沟通，了解客户需求、产品特点、质量要求等。

2. 模具设计

（1）结构设计：根据产品特点，确定模具结构形式、模具组件、模具材料等。

（2）CAD设计：利用CAD软件进行模具三维建模，确保模具结构合理、符合设计要求。

（3）CAE分析：对模具进行有限元分析，优化模具结构，提高模具性能。

3. 模具加工

（1）模具加工工艺：根据模具结构、材料、精度要求等，选择合适的加工工艺。

（2）模具加工设备：选用先进的加工设备，确保模具加工质量。

（3）模具加工质量控制：严格控制模具加工过程中的各项指标，确保模具精度。

4. 模具装配与调试

（1）模具装配：按照设计要求，将模具组件进行装配，确保模具结构完整。

（2）模具调试：对模具进行调试，检查模具动作是否顺畅、精度是否符合要求。

（3）模具试模：进行模具试模，验证模具性能，对模具进行优化。 5. 模具验收与交付

（1）模具验收：对模具进行验收，确保模具质量、精度、性能等符合要求。

（2）模具交付：将模具交付给客户，并进行技术指导。

三、模具开发解决方案

1. 优化设计流程

（1）采用模块化设计：将模具分为多个模块，提高设计效率。

（2）引入CAD/CAE/CAM一体化技术：实现设计、分析、加工的协同工作，提高设计质量。

（3）加强设计团队协作：建立高效的设计团队，提高设计效率。

2. 选用优质材料

（1）根据产品特点、加工工艺、成本等因素，选择合适的模具材料。

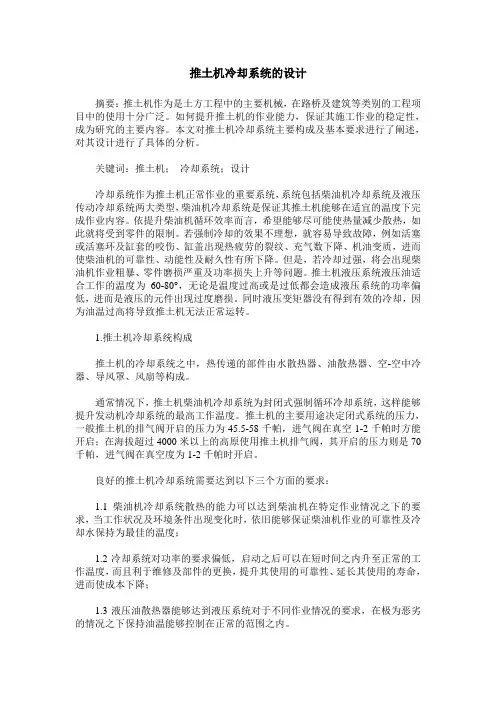

推土机冷却系统的设计
