LC与RC滤波电路设计原理

lc低通滤波电路频率50hz

LC低通滤波电路是一种常用的电子电路，用于将高频信号滤除，只保留低频信号通过。它的设计原理是基于电容和电感的特性，通过合理选择电容和电感的数值，可以实现对特定频率以下信号的滤波效果。

在LC低通滤波电路中，电容和电感被串联连接在一起，形成一个振荡回路。当输入信号的频率较低时，电容和电感的阻抗较大，会形成一个较大的阻抗，从而使得低频信号可以通过。而当输入信号的频率较高时，电容和电感的阻抗较小，会形成一个较小的阻抗，从而使得高频信号被滤除。

在LC低通滤波电路中，要选择合适的电容和电感数值，以使得滤波效果达到预期。一般来说，当要滤除的高频信号频率较低时，电感的数值可以较大，电容的数值可以较小。而当要滤除的高频信号频率较高时，电感的数值可以较小，电容的数值可以较大。

在实际应用中，LC低通滤波电路被广泛应用于音频设备、通信设备等领域。例如，在音频设备中，为了保证音频信号的质量和清晰度，常常需要滤除高频噪声信号。而在通信设备中，为了确保信号的传输质量，也需要滤除高频噪声和干扰信号。

除了电容和电感的选择外，LC低通滤波电路中还可以加入电阻元件，以进一步调节滤波效果。电阻元件的引入可以使得滤波电路的阻抗更加复杂，从而实现更精确的滤波效果。

需要注意的是，LC低通滤波电路并不是完美的滤波器，它只能在一定范围内滤除高频信号。在滤波器的通带范围内，滤波效果良好；而在截止频率之后，滤波效果会逐渐减弱，直至无法滤除高频信号。因此，在设计和应用LC低通滤波电路时，需要根据具体需求选择合适的截止频率和滤波器类型。

LC低通滤波电路是一种常用的电子电路，适用于滤除高频信号，保留低频信号。通过合理选择电容和电感的数值，可以实现对特定频率以下信号的滤波效果。在实际应用中，LC低通滤波电路被广泛应用于音频设备、通信设备等领域。然而，需要注意的是，LC低通滤波电路并不是完美的滤波器，其滤波效果在截止频率之后逐渐减弱。因此，在设计和应用时需要谨慎选择合适的截止频率和滤波器类型，以满足实际需求。

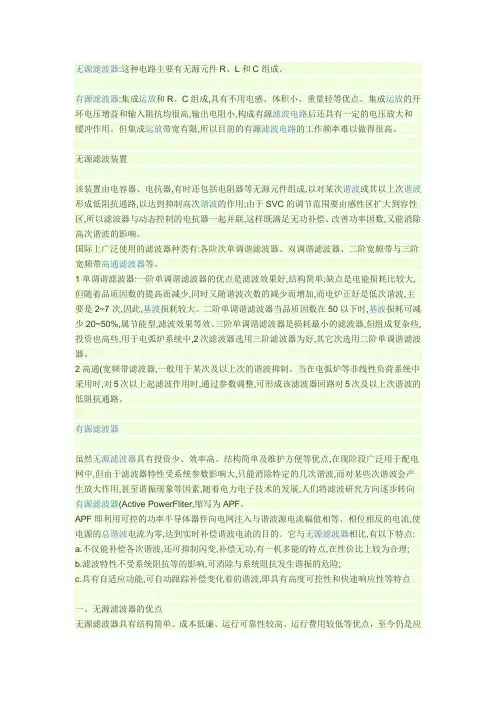

无源滤波器:这种电路主要有无源元件R、L和C组成。

有源滤波器:集成运放和R、C组成,具有不用电感、体积小、重量轻等优点。集成运放的开环电压增益和输入阻抗均很高,输出电阻小,构成有源滤波电路后还具有一定的电压放大和缓冲作用。但集成运放带宽有限,所以目前的有源滤波电路的工作频率难以做得很高。

无源滤波装置

该装置由电容器、电抗器,有时还包括电阻器等无源元件组成,以对某次谐波或其以上次谐波形成低阻抗通路,以达到抑制高次谐波的作用;由于SVC的调节范围要由感性区扩大到容性区,所以滤波器与动态控制的电抗器一起并联,这样既满足无功补偿、改善功率因数,又能消除高次谐波的影响。

国际上广泛使用的滤波器种类有:各阶次单调谐滤波器、双调谐滤波器、二阶宽颇带与三阶宽频带高通滤波器等。

1单调谐滤波器:一阶单调谐滤波器的优点是滤波效果好,结构简单;缺点是电能损耗比较大,但随着品质因数的提高而减少,同时又随谐波次数的减少而增加,而电炉正好是低次谐波,主要是2~7次,因此,基波损耗较大。二阶单调谐滤波器当品质因数在50以下时,基波损耗可减少20~50%,属节能型,滤波效果等效。三阶单调谐滤波器是损耗最小的滤波器,但组成复杂些,投资也高些,用于电弧炉系统中,2次滤波器选用三阶滤波器为好,其它次选用二阶单调谐滤波器。

2高通(宽频带滤波器,一般用于某次及以上次的谐波抑制。当在电弧炉等非线性负荷系统中采用时,对5次以上起滤波作用时,通过参数调整,可形成该滤波器回路对5次及以上次谐波的低阻抗通路。

有源滤波器

虽然无源滤波器具有投资少、效率高、结构简单及维护方便等优点,在现阶段广泛用于配电网中,但由于滤波器特性受系统参数影响大,只能消除特定的几次谐波,而对某些次谐波会产生放大作用,甚至谐振现象等因素,随着电力电子技术的发展,人们将滤波研究方向逐步转向有源滤波器(Active PowerFliter,缩写为APF。

APF即利用可控的功率半导体器件向电网注入与谐波源电流幅值相等、相位相反的电流,使电源的总谐波电流为零,达到实时补偿谐波电流的目的。它与无源滤波器相比,有以下特点:

控制的单相逆变电源系统设计LC滤波电路

单相逆变电源系统是将交流电源转换为直流电源的一种电源系统，具有较高的效率和可靠性。在单相逆变电源系统中，为了减小输出波形的谐波含量，需要设计合适的LC滤波电路。

LC滤波电路是一种常用的低通滤波电路，由电感L和电容C构成。其作用是通过电感的电流和电容的电压变化来实现对谐波频率的抑制。具体而言，当系统中产生谐波电流时，电感和电容组成的滤波电路会使谐波电流通过短路回路，从而减小谐波影响。

在设计LC滤波电路时，需要考虑以下几个关键因素：

1.谐波频率：根据谐波的频率确定电感和电容的参数。一般而言，电感的电阻性能对低频谐波的抑制起重要作用，而电容则对高频谐波的抑制效果更好。

根据工程经验，可以选择合适的电感和电容数值。

2.载流能力：根据单相逆变电源系统的负载特性和负载的谐波含量，选择合适的电感和电容，确保其能够承受系统的最大载流能力。

3.设计电路拓扑结构：根据系统的设计需求和成本限制，选择合适的电路拓扑结构。常见的拓扑结构有L型滤波电路、CL型滤波电路等。

除了以上几个关键因素之外，还需要考虑以下几个设计原则：

1.电感和电容的选择：电感的电流回路阻抗选择较小，能够有效抑制低频谐波；电容的导纳选择较大，能够有效抑制高频谐波。根据这一原则，选择合适的电感和电容数值。 2.系统的稳定性：LC滤波电路需要确保在整个工作范围内具有稳定的电流和电压特性。因此，需要进行系统稳定性分析，以保证滤波电路的有效工作。

3.滤波电路的损耗：滤波电路会引入一定的损耗，特别是电感会引入一定的电阻损耗。因此，在设计中需要合理选择电感和电容的参数，以控制滤波电路的损耗。

4.温度和环境适应性：滤波电路必须适应工作环境的变化，特别是温度的变化。因此，在选择电感和电容时，需要考虑其温度特性和环境适应性。

总结起来，设计LC滤波电路需要考虑谐波频率、载流能力、电路拓扑结构等关键因素，并且需要遵循电感和电容的选择原则，保证系统的稳定性和滤波电路的损耗控制。只有在满足这些要求的前提下，才能设计出高效、可靠的单相逆变电源系统。

整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直

流相差很大，波形中含有较大的脉动成分，称为纹波。为获得比较理想的直流电

压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路来滤

除整流电路输出电压中的脉动成分以获得直流电压。

常用的滤波电路有无源滤波和有源滤波两大类。无涯滤波的主要形式有电容

滤波、电感滤波和复式滤波（包括倒L型、LC滤波、LCπ型滤波等）。有源滤

波的主要形式是有源RC滤波，也被称作电子滤波器。直流电中的脉动成分的大

小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。

脉动系数（S)＝输出电压交流分量的基波最大值／输出电压的直流分量

半波整流输出电压的脉动系数为S=1.57，全波整流桥式整流的输出电压的

脉动系数S≈0.67。对于全波和格式整流电路采用C型滤波电路后，其脉动系

数S=1/(4(RLC/T-1)。（To整流输出的直流动电压的周期。）

电阻滤波电路

RC-π型滤波电路，实质上是在电容滤波的基础上再加一级RC滤波电路组

成的。如图1（B）RC滤波电路。若用S表示C1两端电压的脉动系数，则输出

电压两端的脉动系数S=（1/ωC2R）S。

由分析可知，电阻R的作用是将残余的纹波电压降落在电阻两端，最后由

C2再旁路掉。在ω值一定的情况下，R愈大，C2愈大，则脉动系数愈小，也就

是滤波效果就好。而R值增大时，电阻上的直流压降会增大，这样就增大了直

流电源的内部损耗；若增大C2的电容量，又会增大电容器的体积和重量，实现

起来也不现实。这种电路一般用于负载电流比较小的场合。

电感滤波电路

根据电抗性元件对交、直流阻抗的不同，由电容C及电感L所组成的滤波

电路的基本形式如图1所示。因为电容器C对直流开路，对交流阻抗小，所以C

并联在负载两端。电感器L对直流阻抗小，对交流阻抗大，因此L应与负载串

联。

并联的电容器C在输入电压升高时，给电容器充电，可把部分能量存储在
