铁路工程监理实施细则

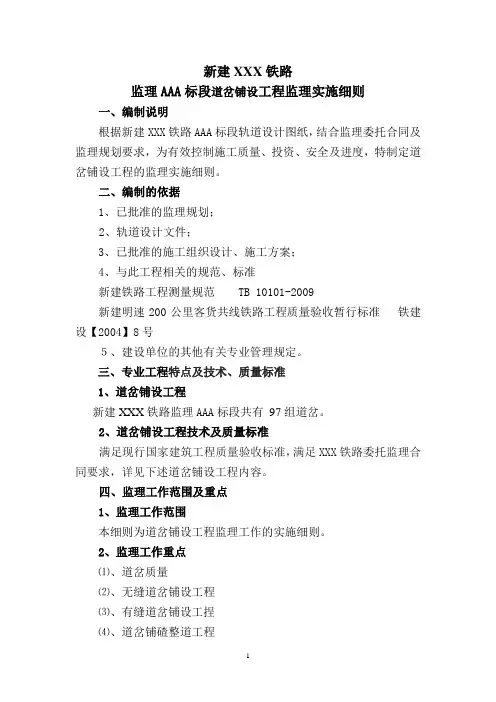

1 新建XXX铁路

监理AAA标段道岔铺设工程监理实施细则

一、编制说明

根据新建XXX铁路AAA标段轨道设计图纸，结合监理委托合同及监理规划要求，为有效控制施工质量、投资、安全及进度，特制定道岔铺设工程的监理实施细则。

二、编制的依据

1、已批准的监理规划；

2、轨道设计文件；

3、已批准的施工组织设计、施工方案；

4、与此工程相关的规范、标准

新建铁路工程测量规范 TB 10101-2009

新建明速200公里客货共线铁路工程质量验收暂行标准 铁建设【2004】8号

５、建设单位的其他有关专业管理规定。

三、专业工程特点及技术、质量标准

1、道岔铺设工程

新建XXX铁路监理AAA标段共有 97组道岔。

2、道岔铺设工程技术及质量标准

满足现行国家建筑工程质量验收标准，满足XXX铁路委托监理合同要求，详见下述道岔铺设工程内容。

四、监理工作范围及重点

1、监理工作范围

本细则为道岔铺设工程监理工作的实施细则。

2、监理工作重点

⑴、道岔质量

⑵、无缝道岔铺设工程

⑶、有缝道岔铺设工挰

⑷、道岔铺碴整道工程 2 ⑸、钢轨伸缩调节器铺设工程

五、 监理工作流程

1、设备及原材料质量控制流程

2、施工质量控制流程

六、监理工作控制要点、目标及手段 道岔铺设工程施工

自检合格，填写报验单

监理工程师检查与验收

验收合格后转序 不合格 设备及原材料进场

施工单位自检

合格

填写设备及原材料报验单及

检验批质量验收记录

报监理

监理工程师验收

合格

投入使用 不合格 3 1、道岔一般规定

A、道岔施工前应对站场及区间控制测量进行复测。

B、道岔及岔枕质量应符合设计及规范要求。

2、无缝道岔铺设施工监理要点

⑴、质量标准

道岔铺设施工应符合《新建明速200公里客货共线铁路工程质量验收暂行标准 》铁建设【2004】8号的规定。

⑵、质量控制目标

道岔铺设施工质量合格。

新建铁路格尔木至库尔勒新疆J2标 监 理 细 则

1

新 建 铁 路

格尔木至库尔勒新疆

J2标

路基工程地基处理监理实施细则

编制人：

审核人：

审批人：

编制日期：2016年 月 日

新建铁路格尔木至库尔勒新疆J2标 监 理 细 则

乌鲁木齐铁建工程咨询有限公司格库铁路新疆段J2标段项目监理站 2 目 录

一、编制依据 .......................................... 1

二、工程特点 ........................................... 1

三、监理工作范围及重点 .................................. 2

四、监理工作流程： ..................................... 5

五、监理工作控制要点、手段及目标 ........................ 13

六、监理工作的方法和措施 ............................... 20

七、具体旁站部位及工序 ................................. 23

新建铁路格尔木至库尔勒新疆J2标 监 理 细 则

乌鲁木齐铁建工程咨询有限公司格库铁路新疆段J2标段项目监理站

1 1.编制依据：

1.1 根据已批准的格尔木至库尔勒线项目监理站《监理规划》。

1.2 根据《客货共线铁路路基工程施工技术指南》TZ202—2008、《铁路路基工程施工质量验收标准》TB10414—2003（J285-2004）、《客货共线铁路混凝土与砌体工程施工技术指南》TZ210—2008、《铁路混凝土与砌体工程施工质量验收标准》TB10424——2003（J283-2004）和其它相关标准、规范。

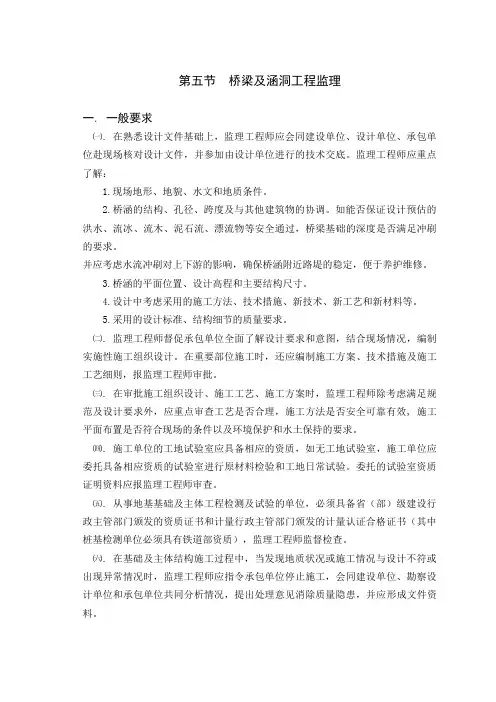

第五节 桥梁及涵洞工程监理

一. 一般要求

㈠. 在熟悉设计文件基础上，监理工程师应会同建设单位、设计单位、承包单位赴现场核对设计文件，并参加由设计单位进行的技术交底。监理工程师应重点了解：

1.现场地形、地貌、水文和地质条件。

2.桥涵的结构、孔径、跨度及与其他建筑物的协调。如能否保证设计预估的洪水、流冰、流木、泥石流、漂流物等安全通过，桥梁基础的深度是否满足冲刷的要求。

并应考虑水流冲刷对上下游的影响，确保桥涵附近路堤的稳定，便于养护维修。

3.桥涵的平面位置、设计高程和主要结构尺寸。

4.设计中考虑采用的施工方法、技术措施、新技术、新工艺和新材料等。

5.采用的设计标准、结构细节的质量要求。

㈡. 监理工程师督促承包单位全面了解设计要求和意图，结合现场情况，编制实施性施工组织设计。在重要部位施工时，还应编制施工方案、技术措施及施工工艺细则，报监理工程师审批。

㈢. 在审批施工组织设计、施工工艺、施工方案时，监理工程师除考虑满足规范及设计要求外，应重点审查工艺是否合理，施工方法是否安全可靠有效, 施工平面布置是否符合现场的条件以及环境保护和水土保持的要求。

㈣. 施工单位的工地试验室应具备相应的资质，如无工地试验室，施工单位应委托具备相应资质的试验室进行原材料检验和工地日常试验。委托的试验室资质证明资料应报监理工程师审查。

㈤. 从事地基基础及主体工程检测及试验的单位，必须具备省（部）级建设行政主管部门颁发的资质证书和计量行政主管部门颁发的计量认证合格证书（其中桩基检测单位必须具有铁道部资质），监理工程师监督检查。

㈥. 在基础及主体结构施工过程中，当发现地质状况或施工情况与设计不符或出现异常情况时，监理工程师应指令承包单位停止施工，会同建设单位、勘察设计单位和承包单位共同分析情况，提出处理意见消除质量隐患，并应形成文件资料。 ㈦. 进场的工程材料、半成品、构配件和设备等应符合国家现行有关标准，监理工程师应检查相关质量文件，并按规定抽样试验，经鉴定合格后，方批准使用。施工中使用的各种机械、设备和设施，承包单位使用前应进行全面检查鉴定，经试运转合格后，方准使用。监理工程师应对此监督，并要求施工单位经常检查，定期校核、标定。

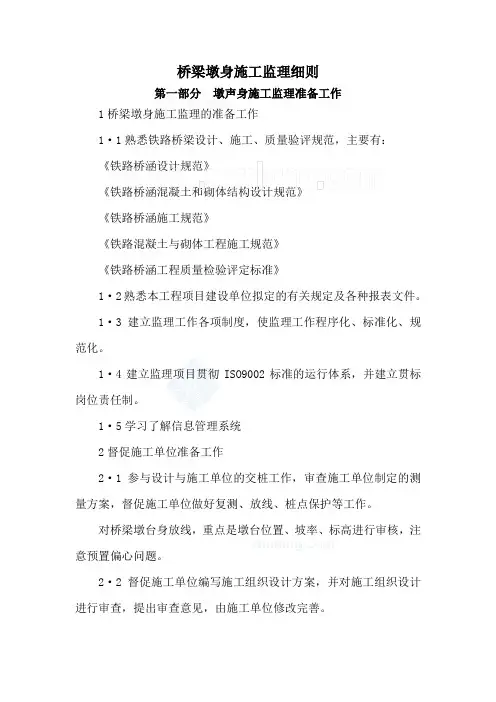

桥梁墩身施工监理细则

第一部分 墩声身施工监理准备工作

1桥梁墩身施工监理的准备工作

1·1熟悉铁路桥梁设计、施工、质量验评规范，主要有：

《铁路桥涵设计规范》 《铁路桥涵混凝土和砌体结构设计规范》

《铁路桥涵施工规范》 《铁路混凝土与砌体工程施工规范》

《铁路桥涵工程质量检验评定标准》

1·2熟悉本工程项目建设单位拟定的有关规定及各种报表文件。

1·3建立监理工作各项制度，使监理工作程序化、标准化、规范化。

1·4建立监理项目贯彻ISO9002标准的运行体系，并建立贯标岗位责任制。

1·5学习了解信息管理系统

2督促施工单位准备工作

2·1参与设计与施工单位的交桩工作，审查施工单位制定的测量方案，督促施工单位做好复测、放线、桩点保护等工作。

对桥梁墩台身放线，重点是墩台位置、坡率、标高进行审核，注意预置偏心问题。

2·2督促施工单位编写施工组织设计方案，并对施工组织设计进行审查，提出审查意见，由施工单位修改完善。 重点检查对墩台身混凝土原材料、混凝土施工工艺等质量保证措施。

2·3参加设计单位向施工单位进行的技术交底

2·4检查施工单位场地平整、道路硬化、临时工程修建、障碍物拆除、管线改移等工作。

2·5要求施工单位对进场施工机械、设备、工具等进行报验，检查其是否齐全、合格、完好，是否有设备维护保养计划，检查机械操作人员的上岗证。

2·6检查施工单位工地试验室，要求具有试验室临时资质，有一名以上试验工程师作为试验室负责人，仪器经计量监督部门标定。

2·7要求施工单位对进场的水泥、钢筋、砂、石等主要原材料按规范规定进行检验，监理单位应按一定比例予以抽验。严格检查出厂合格证等有关资料。

2·8检查施工单位混凝土配合比和砂浆配合比的试验，要求科学合理、有利质量、与原材料相符。

第二部分 墩身施工过程的监理

1墩身施工前监理检查

1·1 检查承台混凝土强度是否达到要求。

1·2检查承台与墩身混凝土接触面是否凿毛到位，一般要求凿出混凝土表层露出新混凝土均匀石子层，并有明显沟痕。
