ADAMS基础介绍解析

  • 格式：docx
  • 大小：37.12 KB
  • 文档页数：2

ADAMS基础介绍解析

ADAMS（Automatic Dynamic Analysis of Mechanical Systems）是一款用于机械动力学分析的工程软件。它可以模拟和分析复杂的机械系统，例如汽车、飞机、机械手臂等，通过模拟系统运动、受力和应变等情况，帮助工程师优化设计、验证性能和改进产品。

ADAMS的核心功能是通过建立数字模型来模拟机械系统的行为。用户可以通过ADAMS的图形界面快速创建系统模型，包括模型的几何形状、材料性质、连接方式等。ADAMS还提供了一个强大的运动学求解器，可以通过定义系统的初始条件和受力情况，模拟系统的动态行为。用户可以观察系统的运动轨迹、受力分布、应变情况等，并进行详细的分析和评估。

此外，ADAMS还具有多个模块和插件，用于拓展其功能和应用范围。例如，ADAMS/Car模块是专门针对汽车行业开发的，包括汽车动力学分析、悬挂系统优化、车辆碰撞仿真等功能。ADAMS/View模块是用于可视化和后处理的工具，可以生成高质量的报告和动画。

ADAMS广泛应用于各个行业和领域，例如汽车制造、飞机设计、工业机械等。它可以帮助工程师在产品设计阶段评估不同方案的性能，优化机械系统的结构和动力学特性。在汽车行业，ADAMS可以模拟车辆在不同路况下的悬挂系统响应、刹车性能等，帮助工程师改进悬挂系统设计，提高车辆的驾驶稳定性和安全性。

ADAMS具有以下优点：首先，它具有强大的建模和分析功能，可以模拟和分析复杂的机械系统。其次，ADAMS提供了友好的图形用户界面，使用户能够轻松创建模型、设置参数和进行分析。再次，ADAMS提供了丰富的可视化工具和后处理功能，可以直观地展示系统的动态特性和性能指标。最后，ADAMS还具有丰富的模块和插件，可以满足不同行业和领域的需求。

总之，ADAMS是一款功能强大、应用广泛的机械动力学分析软件。它可以帮助工程师模拟和分析机械系统的动态响应，并优化设计、验证性能和改进产品。ADAMS的优点包括强大的建模和分析功能、友好的用户界面、丰富的可视化工具和模块拓展等。随着工程领域的发展和需求的增加，ADAMS将继续发挥重要作用，并不断提高其功能和性能。

合集下载

ADAMS教程：手把手教你为motion添加STEP函数(附：STEP函数全解析)

ADAMS教程：手把手教你为motion添加STEP函数(附：STEP函数全解析)

ADAMS教程：手把手教你为motion添加STEP函数（附：STEP函数全解析）

搜人鱼不如授之以渔

手把手教你为motion添加STEP函数

1

如何找到电机

单击屏幕右下角的i按钮

双击展开模型名（如：robot_new）

找到电机motion

双击其中一个

单击Modify

再点击Function（time）右面的 按钮

就打开了电机控制函数的编辑器

从左下角的函数编辑栏中双击你要的函数，就可以添加到上方的编辑栏中，

但是，切记，两个STEP函数中间要添加符号 +

2

接下来，解释STEP函数

STEP是递加递减函数 （确切的说不应该这么解释，递加递减方便理解，姑且这么解释吧）

STEP（time, 1, 0d, 3, 10d）

其上五个变量中，第一个（time）是横坐标定义；第二个（1）是时间起点（就是说，你要他什么时候开始递加递减；现在定义为1秒）；第四个（3）是时间终点（你要他什么时候结束递加递减）；第三个（0d）为递加递减数值的起点（切记，其值必须为0d，所以，不必修改）；第五个（10d）为相对于0点的递加递减数值，这个是你可以自行修改的；

举个例子

STEP（time，1，0d，2，20d）+STEP（time，6，0d，12，-40）

意义：一秒到2秒：从0递增至20；

2秒到6秒：保持电机输出数值为20不变；

6秒到12秒：由20递减40，结果为-20。

所以，有两个特性必须记住：1，除非输入新的STEP，否则，上一个STEP的渐变结果将在接下来的时间里，一直保持。

2，每个STEP只能从0开始渐变，所以，每一次的STEP都是相对于上一次操作结果的累加计算。

仔细研习以上例子，这次，由你来添加，想实现可变化动作的话，自己定义吧

随文附word彩版（有图有真相，哈哈哈）

adams约束与载荷的施加与修改解析

adams约束与载荷的施加与修改解析

上机实验三 约束与载荷的施加与修改

一、上机目的

通过本次上机：

1．掌握adams中旋转副、移动副、圆柱副、固定副等简单约束的施加和基本操作和绘制方法；

2．掌握adams齿轮副、凸轮副等复杂约束的施加的操作和绘制方法；

3．掌握adams运动约束的施加和基本操作和绘制方法；

4．学会使用浮动菜单进行约束的修改操作。

5.掌握ADAMS载荷：单向力、单向力矩、组合力、组合力矩、混合力）、柔性力（弹簧力）等的施加和修改的基本操作和基本方法。

二、上机内容和要求

一）约束的施加练习

1、完成曲柄滑块机构的约束施加

1)打开上次保存的模型样机文件shiyan2_1

2)创建转动副

(1)在集合建模工具集中，单击旋转运动副工具图标；

(2)在construction选项栏中选择2part-1location和normal to grid

(3)在建模视窗中，选择零件1、地、点A，即齿轮1的中心，在该位置创建转动副。重复步骤1、2，分别在B、C、D处创建转动副

3)创建齿轮副

(1)在集合建模工具集中，单击标志点工具图标 (2)在主工具箱的选项栏中选择add to ground和global XZ

(3)在建模视窗中，选择点(齿轮1与齿轮2)的交接附近，然后在该点创建标志点

(4)在集合建模工具集中，单击齿轮运动副工具图标

(5)在对话框中，鼠标放在选项栏join name中，点击右键——browse浏览约束，输入A、B处的铰链名；在velocity marker中，点击右键——browse浏览标志点，输入刚创建的标志点名，点击OK，实现创建齿轮副

4)创建滑动副

(1)在集合建模工具集中，单击滑动运动副工具图标；

(2)在construction选项栏中选择2part-1location和pick feature

(3)在建模视窗中，选择依次滑块4、地

(4)选择点D下部某点作为移动副位置

(5)移动鼠标使箭头水平，点击鼠标，生成移动副

基于ADAMS的机械四连杆机构运动仿真分析

基于ADAMS的机械四连杆机构运动仿真分析

基于ADAMS的机械四连杆机构运动仿真分析

机械四连杆机构是一种常用的机构形式，它广泛应用于各种机械设备中，如汽车发动机、机床、机器人和机械手等。本文基于ADAMS软件，对机械四连杆机构进行运动仿真分析，并对仿真结果进行分析和讨论。

一、ADAMS软件介绍

ADAMS是一款专门用于多体动力学仿真分析的商业软件，它可以用来仿真各种机械系统的动力学特性，包括车辆、飞机、机器人以及各种机械机构等，还可以分析机构的运动轨迹、速度、加速度、力矩等参数。在本文中，我们将利用ADAMS软件对机械四连杆机构进行仿真分析，探究机构的运动规律和特性。

二、机械四连杆机构的结构和运动特性

机械四连杆机构由四个连杆组成，其中两个连杆为机构的输入和输出轴，另外两个连杆则起到连接作用。机构的结构如图1所示。

图1 机械四连杆机构结构示意图

机械四连杆机构的运动特性与其连杆长度、角度以及连接方式等因素密切相关，下面我们将对机构的运动特性进行详细的分析。

1. 运动自由度

机械四连杆机构的运动自由度为1，即只有一维平动或旋转方向。

2. 平衡性

机械四连杆机构具有良好的平衡性，可以在很大程度上减小机构的惯性力，提高机构的稳定性。

3. 运动规律

机械四连杆机构的运动规律比较复杂，难以用解析方法进行求解。通常采用动力学仿真和实验方法，对机构的运动规律进行研究和分析。

为了探究机械四连杆机构的运动规律和特性，我们利用ADAMS软件对机构进行仿真分析。仿真模型如图2所示。

在仿真过程中，我们可以通过改变机构的输入参数，如连杆长度、连杆角度等，来观察机构的运动规律和特性。下面我们将举例说明。 1. 连杆长度变化时机构的运动规律

改变机构的输入连杆长度，可以观察到机构的运动规律发生了显著的变化。当输入连杆长度L1=100mm、L2=200mm时，机构的运动规律如图3所示。

基于ADAMS的柔性基础振动系统隔振性能分析

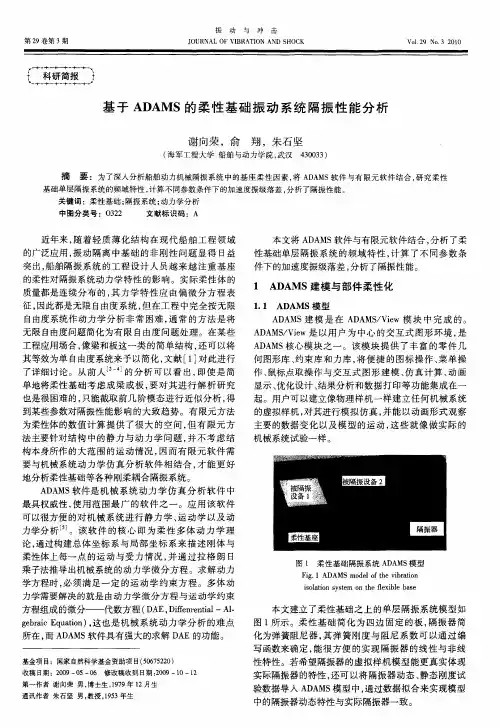

基于ADAMS的柔性基础振动系统隔振性能分析

第２９卷第３期　振动与冲击　ＪＯＵＲＮＡＬ　ＯＦ　ＶＩＢＲＡＴ１０Ｎ　ＡＮＤ　ＳＨ０ＣＫ　

基于ＡＤＡＭＳ的柔性基础振动系统隔振性能分析　

谢向荣，俞翔，朱石坚　

（海军工程大学船舶与动力学院，武汉４３００３３）　

摘　要：为了深入分析船舶动力机械隔振系统中的基座柔性因素，将ＡＤＡＭＳ软件与有限元软件结合，研究柔性　

基础单层隔振系统的频域特性，计算不同参数条件下的加速度振级落差，分析了隔振性能。　

关键词：柔性基础；隔振系统；动力学分析　中图分类号：０３２２　文献标识码：Ａ　

近年来，随着轻质薄化结构在现代船舶工程领域　

的广泛应用，振动隔离中基础的非刚性问题显得日益　

突出，船舶隔振系统的工程设计人员越来越注重基座　

的柔性对隔振系统动力学特性的影响。实际柔性体的　质量都是连续分布的，其力学特性应由偏微分方程表　

征，因此都是无限自由度系统，但在工程中完全按无限　

自由度系统作动力学分析非常困难，通常的方法是将　

无限自由度问题简化为有限自由度问题处理。在某些　

工程应用场合，像梁和板这一类的简单结构，还可以将　

其等效为单自由度系统来予以简化，文献［１］对此进行　

了详细讨论。从前人　叫　的分析可以看出，即使是简　

单地将柔性基础考虑成梁或板，要对其进行解析研究　

也是很困难的，只能截取前几阶模态进行近似分析，得　

到某些参数对隔振性能影响的大致趋势。有限元方法　

为柔性体的数值计算提供了很大的空间，但有限元方　

法主要针对结构中的静力与动力学问题，并不考虑结　

构本身所作的大范围的运动情况，因而有限元软件需　

要与机械系统动力学仿真分析软件相结合，才能更好　

地分析柔性基础等各种刚柔耦合隔振系统。　

ＡＤＡＭＳ软件是机械系统动力学仿真分析软件中　

最具权威性，使用范围最广的软件之一。应用该软件　

可以很方便的对机械系统进行静力学、运动学以及动　力学分析　Ｊ。该软件的核心即为柔性多体动力学理　

论，通过构建总体坐标系与局部坐标系来描述刚体与　

柔性体上每一点的运动与受力情况，并通过拉格朗日
