matlab图像傅里叶变换

二维傅里叶变换matlab信号

二维傅里叶变换（2D Fourier Transform）是一种用于分析二维信号的方法，可以将信号从时域转换到频域。在Matlab中，可以使用fft2函数来进行二维傅里叶变换。

二维傅里叶变换在图像处理、信号处理和通信系统等领域有着广泛的应用。通过对二维信号进行傅里叶变换，我们可以获取信号在不同频率上的分量，从而更好地理解和处理信号。

要使用Matlab进行二维傅里叶变换，首先需要将二维信号表示为一个矩阵。然后，可以使用fft2函数对该矩阵进行傅里叶变换。该函数返回的结果也是一个矩阵，表示信号在频域上的分布情况。

下面我们以一个简单的例子来说明如何使用Matlab进行二维傅里叶变换。假设我们有一张灰度图像，我们希望对该图像进行二维傅里叶变换，并观察其频谱分布。

我们需要读取图像并将其转换为灰度图像。可以使用imread函数读取图像，并使用rgb2gray函数将其转换为灰度图像。

```matlab

image = imread('image.jpg');

gray_image = rgb2gray(image);

```

接下来，我们可以使用fft2函数对灰度图像进行二维傅里叶变换。该函数将返回一个与输入图像大小相同的复数矩阵，表示图像在频域上的分布情况。

```matlab

fft_image = fft2(gray_image);

```

为了可视化频谱分布，我们可以将该复数矩阵转换为幅度谱，即取其绝对值。

```matlab

abs_fft_image = abs(fft_image);

```

我们可以使用imshow函数将原始图像、灰度图像和频谱分布进行显示。

```matlab

subplot(1, 3, 1);

imshow(image);

title('原始图像');

subplot(1, 3, 2);

imshow(gray_image); title('灰度图像');

傅里叶变换（Fourier Transform）是信号处理中的重要数学工具，它可以将一个信号从时域转换到频域。在数字信号处理领域中，傅里叶变换被广泛应用于频谱分析、滤波、频谱估计等方面。MATLAB作为一个功能强大的数学软件，自带了丰富的信号处理工具箱，可以用于实现傅里叶变换。

在MATLAB中，自行编写FFT（Fast Fourier Transform）的过程需要以下几个步骤：

1. 确定输入信号

我们首先需要确定输入信号，可以是任意时间序列数据，例如声音信号、振动信号、光学信号等。假设我们有一个长度为N的信号x，即x

= [x[0], x[1], ..., x[N-1]]。

2. 生成频率向量

在进行傅里叶变换之前，我们需要生成一个频率向量f，用于表示频域中的频率范围。频率向量的长度为N，且频率范围为[0, Fs)，其中Fs为输入信号的采样频率。

3. 实现FFT算法

FFT算法是一种高效的离散傅里叶变换算法，它可以快速计算出输入信号的频域表示。在MATLAB中，我们可以使用fft函数来实现FFT算法，其调用方式为X = fft(x)。其中X为输入信号x的频域表示。

4. 计算频谱

通过FFT算法得到的频域表示X是一个复数数组，我们可以计算其幅度谱和相位谱。幅度谱表示频率成分的强弱，可以通过abs(X)得到；相位谱表示不同频率成分之间的相位差，可以通过angle(X)得到。

5. 绘制结果

我们可以将输入信号的时域波形和频域表示进行可视化。在MATLAB中，我们可以使用plot函数来绘制时域波形或频谱图。

通过以上几个步骤，我们就可以在MATLAB中自行编写FFT傅里叶变换的算法。通过对信号的时域和频域表示进行分析，我们可以更好地理解信号的特性，从而在实际应用中进行更精确的信号处理和分析。6.

频谱分析

借助自行编写的FFT傅里叶变换算法，我们可以对信号进行频谱分析。频谱分析是一种非常重要的信号处理技术，可以帮助我们了解信号中所包含的各种频率成分以及它们在信号中的能量分布情况。通过频谱分析，我们可以发现信号中的周期性成分、噪声成分等，为进一步的信号处理提供重要参考。

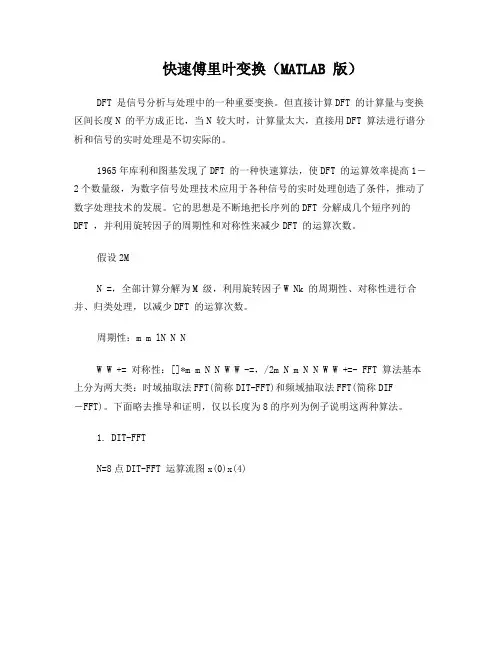

快速傅里叶变换（MATLAB 版）

DFT 是信号分析与处理中的一种重要变换。但直接计算DFT 的计算量与变换区间长度N 的平方成正比，当N 较大时，计算量太大，直接用DFT 算法进行谱分析和信号的实时处理是不切实际的。

1965年库利和图基发现了DFT 的一种快速算法，使DFT 的运算效率提高1－2个数量级，为数字信号处理技术应用于各种信号的实时处理创造了条件，推动了数字处理技术的发展。它的思想是不断地把长序列的DFT 分解成几个短序列的DFT ，并利用旋转因子的周期性和对称性来减少DFT 的运算次数。

假设2M

N =，全部计算分解为M 级，利用旋转因子W Nk 的周期性、对称性进行合并、归类处理，以减少DFT 的运算次数。

周期性：m m lN N N

W W += 对称性：[]*m m N N W W -=，/2m N m N N W W +=- FFT 算法基本上分为两大类：时域抽取法FFT(简称DIT-FFT)和频域抽取法FFT(简称DIF

―FFT)。下面略去推导和证明，仅以长度为8的序列为例子说明这两种算法。

1. DIT-FFT

N=8点DIT-FFT 运算流图x(0)x(4)

x(2)

x(6)x(1)x(5)

x(3)

(0)

(1)(2)

(3)(4)(5)(6)x(7)N L=1级L=2

L=3X (7)

相应的MA TLAB 程序：

% 自编FFT

% 基2时域抽取DIT-FFT

% 输入x ，输出X 均为行向量

function X = myfft1(x)

if length(x) ~= 2^fix(log2(length(x))) % 如果长度超出，补足下一个幂的0。 x=[x,zeros(1,2^ceil(log2(length(x)))-length(x))];

end

% 时域序列倒序

x=x(invertorder([0:length(x)-1]));

希尔伯特变换（Hilbert Transform）是一种常用的信号处理工具，可以将一个实数函数转换成一个复数函数。在信号分析、图像处理和通信领域都有着广泛的应用。在数字信号处理中，我们可以使用MATLAB中的FFT函数来进行希尔伯特变换。

下面将详细介绍希尔伯特变换的原理和在MATLAB中的实现方法。

一、希尔伯特变换的原理

希尔伯特变换可以将一个实数信号x(t)转换成一个复数信号y(t)，并且保留了信号的幅度和相位信息。其离散形式为：

Y(k) = X(k) + jH\{X(k)\}

其中H\{X(k)\}表示X(k)的希尔伯特变换。

希尔伯特变换的定义表明，它可以使得原信号和其希尔伯特变换信号之间存在一种相位差90度的关系，这对于信号的包络提取和相位分析非常有用。

二、MATLAB中的快速傅里叶变换（FFT）

MATLAB中的FFT函数是一种基于快速傅里叶变换算法的函数，可以用于计算离散数据的傅里叶变换。其基本语法为：

Y = fft(X)

其中X为输入信号的离散数据，Y为计算得到的傅里叶变换结果。

在希尔伯特变换中，我们可以通过使用FFT快速计算信号的频谱信息，然后对频谱进行处理，得到信号的希尔伯特变换。

三、在MATLAB中实现希尔伯特变换

在MATLAB中，我们可以通过以下步骤实现希尔伯特变换：

1. 我们需要对信号进行离散化，得到信号的离散数据表示。通常可以通过采样和量化的方法获得信号的离散表示。

2. 我们可以使用FFT函数来计算信号的频域信息。这里需要注意的是，FFT计算得到的频域信息是对称的，如果我们只是简单地取FFT得到的结果的实部或虚部作为希尔伯特变换的结果，会丢失一部分信息。

3. 为了得到正确的希尔伯特变换结果，我们需要对FFT得到的频域信息进行特殊处理。具体来说，需要将FFT的结果乘以一个复数传递函数H(k)，其中H(k) = -jsgn(k)，sgn(k)表示k的符号函数。这样可以得到正确的希尔伯特变换结果。
