振荡器的工作原理

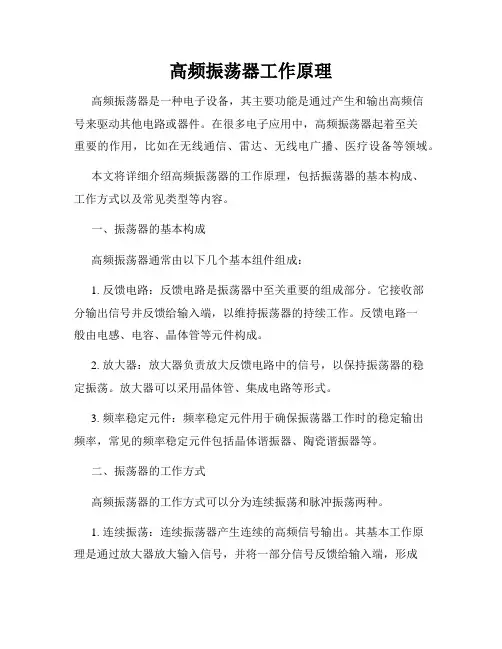

高频振荡器工作原理

高频振荡器是一种电子设备，其主要功能是通过产生和输出高频信号来驱动其他电路或器件。在很多电子应用中，高频振荡器起着至关重要的作用，比如在无线通信、雷达、无线电广播、医疗设备等领域。

本文将详细介绍高频振荡器的工作原理，包括振荡器的基本构成、工作方式以及常见类型等内容。

一、振荡器的基本构成

高频振荡器通常由以下几个基本组件组成：

1. 反馈电路：反馈电路是振荡器中至关重要的组成部分。它接收部分输出信号并反馈给输入端，以维持振荡器的持续工作。反馈电路一般由电感、电容、晶体管等元件构成。

2. 放大器：放大器负责放大反馈电路中的信号，以保持振荡器的稳定振荡。放大器可以采用晶体管、集成电路等形式。

3. 频率稳定元件：频率稳定元件用于确保振荡器工作时的稳定输出频率，常见的频率稳定元件包括晶体谐振器、陶瓷谐振器等。

二、振荡器的工作方式

高频振荡器的工作方式可以分为连续振荡和脉冲振荡两种。

1. 连续振荡：连续振荡器产生连续的高频信号输出。其基本工作原理是通过放大器放大输入信号，并将一部分信号反馈给输入端，形成自激振荡。连续振荡器适用于需要稳定连续波信号的应用，比如无线通信。

2. 脉冲振荡：脉冲振荡器产生高频脉冲信号输出。其工作原理是在一个固定的时间周期内，输出一个脉冲信号。脉冲振荡器适用于需要高能量输出、短脉冲宽度的应用，比如雷达。

三、常见的高频振荡器类型

根据工作原理和使用场景的不同，高频振荡器可以分为多种类型。以下是几种常见的高频振荡器类型：

1. 基准振荡器：基准振荡器用于提供精确稳定的时钟信号，用于同步其他电路的工作。常见的基准振荡器有晶体振荡器和陶瓷振荡器。

2. 可变频率振荡器：可变频率振荡器可以通过调整某些元件的参数来改变输出信号的频率。常见的可变频率振荡器有压控振荡器（VCO）和数字控制振荡器（DCO）。

3. 频率合成器：频率合成器可以通过将不同频率的信号进行混合、相加等操作来合成稳定的输出信号。频率合成器在无线通信等领域得到广泛应用。

晶体振荡器原理

晶体振荡器（Crystal Oscillator）是一种电子元件，它可以用来产生固定的频率信号。它的工作原理是基于晶体的特性，利用晶体的折射率和反射率来产生一个固定频率的信号。

一. 晶体原理

晶体振荡器是基于晶体的特性来工作的。晶体是由一种结构排列构成的物质，它可以反射和折射电磁波。晶体中的电磁波会受到晶体的折射率和反射率的影响，这样就可以产生一个固定频率的信号。

二. 晶体振荡器的工作原理

晶体振荡器的工作原理是利用晶体的折射率和反射率来产生一个固定频率的信号。它的工作原理如下：

1. 晶体振荡器由一个晶体片和一个电路构成，晶体片由一种可以反射和折射电磁波的物质构成。

2. 当一个外部信号输入到晶体振荡器的电路中时，晶体片会受到折射和反射的作用，从而产生一个固定频率的信号输出。

3. 晶体振荡器的频率和频率稳定性取决于晶体片的特性，可以通过改变晶体片的形状来调整晶体振荡器的频率。

三. 晶体振荡器的应用

晶体振荡器广泛应用于电子产品中，如电视、收音机、手机、电脑等。它们可以用来产生一个固定频率的信号，用来同步和校准电子产品的工作频率，从而提高电子产品的性能。此外，晶体振荡器还可以用来产生时钟信号，用来控制电子产品的时序。

总结

晶体振荡器是一种电子元件，它可以用来产生固定的频率信号。它的工作原理是基于晶体的特性，利用晶体的折射率和反射率来产生一个固定频率的信号。晶体振荡器广泛应用于电子产品中，可以用来产生一个固定频率的信号，用来同步和校准电子产品的工作频率，从而提高电子产品的性能，也可以用来产生时钟信号，用来控制电子产品的时序。

多谐振荡器的工作原理

多谐振荡器是一种产生多个频率可调、相位差准确的周期信号的电路。它的工作原理主要由运放、反馈电阻、反馈电容和振荡电感等元件构成。

首先，将正反馈网络与运放连接，通过运放的放大作用，产生一个输出信号。这个输出信号经过反馈网络返回到运放的负输入端，形成一个反馈回路。

反馈网络由电阻和电容组成。当输出信号穿过电容，电容充电或放电，改变电荷量，从而改变电容的电压。当电荷量达到一定程度时，电容放电到一定程度，电压开始增加。当电压增加到达一定阈值时，电容再次开始充电，并循环此过程，形成一个周期和谐振动。

为了实现多频率可调，引入多个反馈网络，每个反馈网络的电容或电阻值不同，使得每个网络的谐振频率不同。通过调节每个反馈网络的参数，可以改变谐振频率。同时，引入可变电阻，可以调节整体的增益和相位差。

当系统稳定后，正反馈网络将提供一个特定频率的输出信号，并将其送回反馈回路，使其振荡。

多谐振荡器通过合理设计反馈网络和调节参数，可以产生多种频率可调、相位差准确的信号，广泛应用于通信、音频设备等领域。

光电振荡器原理

光电振荡器是一种产生光波的设备，它通常由光放大介质、光反馈回路和激发光源组成。以下是光电振荡器的基本原理：

1.激发光源：

光电振荡器的工作通常始于一个激发光源，例如一束强光或激光。这个激发光源激发了光放大介质中的原子或分子。

2.光放大介质：

光放大介质是能够放大光信号的材料，通常是一个具有放大性质的活性介质，比如激光介质。这个介质可以是气体、液体、固体或半导体。

3.光反馈回路：

光反馈回路是将一部分振荡器的输出光反馈到光放大介质中的机制。这通常通过使用反射镜或光栅等光学元件来实现。反馈使得一部分光被重新注入光放大介质，从而增加了光放大介质中的光强度。

4.正反馈条件：

光反馈回路导致了正反馈条件。在光放大介质中，正反馈引起的光放大超过了损耗，使得更多的光被注入光反馈回路。

5.自我激发：

正反馈条件导致自我激发，即振荡器中的光波振荡自行增强。通过反馈回路，振荡器在振荡频率上达到共振条件。

6.振荡输出：

当正反馈条件达到一定程度时，振荡器将输出连续的光波。这些输出光波通常在光学频率范围内，并且可以是连续波（CW）或脉冲波（pulsed）。

总体而言，光电振荡器的原理类似于其他类型的振荡器，例如电子振荡器，但在这里，光是振荡的媒介。激发光源、光放大介质和光反馈回路的相互作用使得光电振荡器能够产生稳定的、周期性的光输出。光电振荡器在激光器和光通信等领域中有着广泛的应用。
