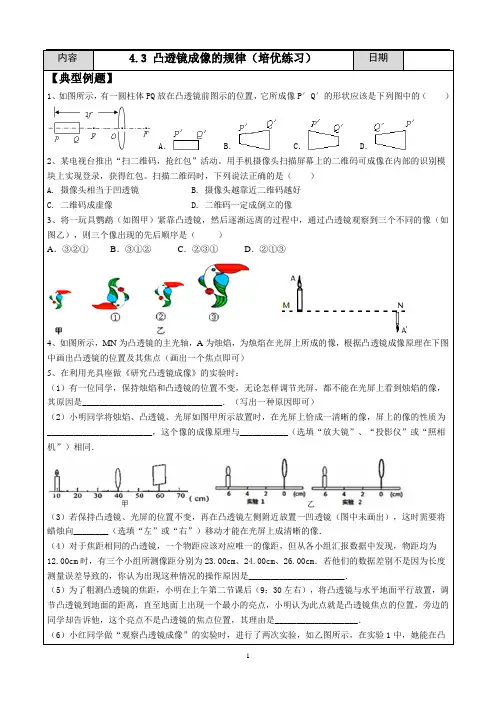

4.3 凸透镜成像的规律(培优练习含答案)-苏科版物理八年级上册

1 5.3：“凸透镜成像规律”竞赛辅导练习题

一、选择题

1．在做“探究凸透镜成像实验”时，将焦距为10cm的凸透镜和蜡烛放在光具座上，位置如图所示。则在光屏上（ ）

A．成倒立放大的实像 B．成倒立缩小的实像

C．光屏上不会得到像 D．像距大于10cm小于20cm

2.实验室备有甲、乙、丙三个凸透镜，三个实验小组分别用这三个凸透镜探究凸透镜成像规律，实验时，当蜡烛到透镜的距离都为12cm时，甲、乙、丙三透镜分别成缩小的实像、放大的虚像、放大的实像，则这三个透镜的焦距f甲、f乙、f丙的大小关系为 （ ）

A. f甲＞f乙＞f丙 B. f乙＞f丙＞f甲

C. f乙＞f甲＞f丙 D. f丙＞f乙＞f甲

3．在“探究凸透镜成像的规律”时，把蜡烛放在凸透镜前30cm处，光屏上可接受到倒立、放大的像。 若保持凸透镜位置不变，将蜡烛和光屏的位置对调一下，则在光屏上（ ）

A．无法成像 B．呈现正立、放大的像

C．呈现倒立、放大的像 D．呈现倒立、缩小的像

4.将物体放在距凸透镜40cm处，在透镜另一侧距透镜30cm处的光屏上得到一个清晰的像，则此凸透镜的焦距范围是( )

A. 10cm

5.小明在做“探究凸透镜成像规律”的实验时，所用凸透镜的焦距为15cm。将蜡烛放在距离该透镜35cm处时，蜡烛在光屏上所成清晰的像是（ ）

6.一个同学在观察凸透镜成像时,发现蜡烛与凸透镜的距离比28厘米小一些时,在透镜另一侧的光屏上总成放大的像；距离大于28厘米时,屏上总成缩小的像,则这个凸透镜的焦距是（ ）

A. 约28厘米 B. 约14厘米 C. 大于28厘米 D. 小于 28厘米 2 7在做凸透镜成像实验时，把物体从2倍焦距外沿主光轴移向焦点的过程中，像及像距的变化情况是（ ）A．像逐渐变小，像距逐渐变小 B．像逐渐变小，像距逐渐变大

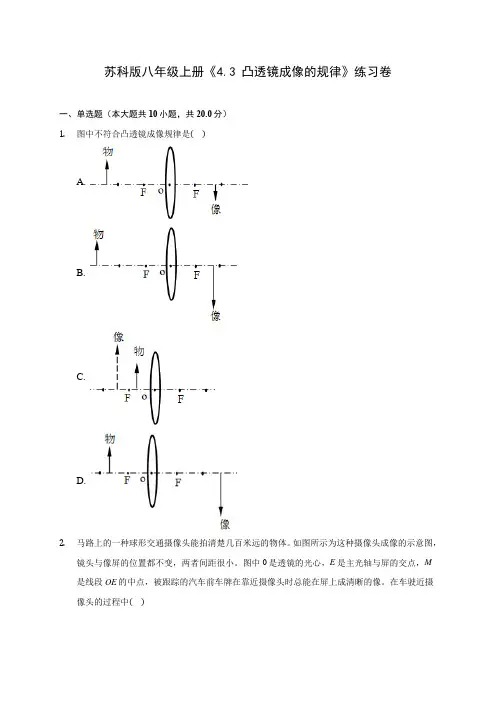

苏科版八年级上册《4.3 凸透镜成像的规律》练习卷

一、单选题（本大题共10小题，共20.0分）

1. 图中不符合凸透镜成像规律是( )

A.

B.

C.

D.

2. 马路上的一种球形交通摄像头能拍清楚几百米远的物体。如图所示为这种摄像头成像的示意图，镜头与像屏的位置都不变，两者间距很小。图中0是透镜的光心，E是主光轴与屏的交点，M是线段OE的中点，被跟踪的汽车前车牌在靠近摄像头时总能在屏上成清晰的像。在车驶近摄像头的过程中( ) A. 透镜的焦距不变且右侧焦点一定在0点与M点之间

B. 透镜的焦距不变且右侧焦点一定在M点与E点之间

C. 透镜的焦距变化且右侧焦点一定在O点与M点之间

D. 透镜的焦距变化且右侧焦点一定在M点与E点之间

3. 许多照相机镜头到胶片的距离是可调的．某次拍摄前摄影师已经“调好焦”，使被摄者在胶片上形成了清晰的像．如果在拍摄前被摄者移动了位置，他和摄影者的距离变远了，为了使他在胶片上仍然成清晰的像，镜头与底片的距离应( )

A. 变大 B. 变小 C. 先变小后变大 D. 先变大后变小

4. 框内为一薄透镜，透镜与平面镜组成光学系统，一物体发出的光线经过这个光学系统后在相距不远的屏上清晰成像，如图所示。通过移动物体可以使像与物重合，关于此透镜种类和物体移动过程，下列说法正确的是( )

A. 凸透镜，物体向右移动 B. 凸透镜，物体向左移动

C. 凹透镜，物体向右移动 D. 凹透镜，物体向左移动

5. 在“探究凸透镜成像规律”的实验中，小明将烛焰放在凸透镜前某一位置时，恰好在凸透镜后20cm处的光屏上出现一个与该烛焰等大的像，下列说法正确的是( )

A. 该凸透镜的焦距是20cm

B. 此时的物距大于20cm

C. 当物距是30cm时，光屏上呈现倒立放大的像

D. 当物距是6cm时，看到正立放大的虚像

6. 在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为20cm，若将蜡烛放在离凸透镜16cm处时，如图所示，移动光屏，在光屏上将看到( )

一、初中物理凸透镜成像的规律

1．在“探究凸透镜成像规律”的实验中，当烛焰、光屏和凸透镜的位置及它们之问的距离如图所示时，在光屏上得到烛焰清晰的像，下列说法正确的是

A．此时光屏上的像跟投影仪的成像原理相似

B．用白纸遮住凸透镜的上半部分，光屏上像变为原来一半

C．此凸透镜的焦距范围是f＞15cm

D．将凸透镜换为焦距更小的凸透镜后，为了在光屏上得到清晰的像，应将光屏靠近凸透镜

【答案】D

【解析】

【分析】

（1）凸透镜成像时，u2＞f，成倒立、缩小的实像，应用于照相机．

（2）物体由无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．所以遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像．

（3）由图知，凸透镜成的是缩小倒立的像，应有物距u＞2f，像距v：f＜v＜2f，求解不等式即可．

（4）凸透镜成实像时，遵循物远像近像变小的特点．

【详解】

A、由图可知，物距大于像距，在光屏上得到倒立、缩小的实像，蜡烛应该在距凸透镜的二倍焦距以外，此原理应用于照相机，故A错误；

B、用白纸遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小和形状不发生变化，因此光屏上所成的像仍然是完整的，会聚成的像变暗．故B错误；

C、凸透镜成倒立缩小的像，应有：(50cm-20cm)>2f；f<(70cm-50cm)<2f，解得此凸透镜的焦距范围是：10cm＜f＜15cm，故C错误；

D、将凸透镜换为焦距更小的凸透镜后，对光线的折射能力变强，成像会提前，即像距变小，为了在光屏上得到清晰的像，应该将光屏靠近凸透镜，故D正确．

故选D．

2．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为

A．2厘米＜f＜4厘米 B．4厘米＜f＜5厘米

人教版 八年级物理上册 第5章 《透镜及其应用》

第3节 凸透镜成像的规律 讲义

（知识点总结+例题讲解）序号知识点难易程度例题数变式题数合计

一凸透镜成像的规律★★33

二凸透镜成像的实验★★4414

一、凸透镜成像的规律：

1.当物体在1倍焦距内时（0＜u＜f）：

（1）光路图：如下图；

（2）成像原理：光的折射；

（3）成像特点：

①正立、放大、虚像；

②物像同侧；

③像距＞物距：v＞u；

④物体远离凸透镜（靠近焦点），像变大；

（4）应用：放大镜

2.当物体在焦距处时（u＝f）：不成像（折射光线平行）；

3.当物体在1～2倍焦距间时（f＜u＜2f）：

（1）光路图：如右图；（2）成像原理：光的折射；

（3）成像特点：

①倒立、放大、实像；

②物像异侧：像与物分别在凸透镜的两侧；

③像距＞物距：v＞2f；（像在2倍焦距之外）

④像与物体的移动方向一致；（物体向右移动，像也向右移动）

⑤物体靠近凸透镜（靠近焦距处），像变大；

物体远离凸透镜（靠近2倍焦距处），像变小；

⑥像的移动速度大于物体的移动速度：物体移动一小段距离，像移动一大段距离；（4）应用：投影仪4.当物体在2倍焦距处时（u＝2f）：（1）光路图：如下图；

（2）成像原理：光的折射；

（3）成像特点：

①倒立、等大、实像；

②物像异侧：像与物分别在凸透镜的两侧；

③像距＝物距：v＝2f；（像也在2倍焦距处）5.当物体在2倍焦距之外时（u＞2f）：（1）光路图：如下图；

（2）成像原理：光的折射；

（3）成像特点：

①倒立、缩小、实像；

②物像异侧：像与物分别在凸透镜的两侧； ③像距＜物距：f＜v＜2f；（像在1～2倍焦距间）

④像与物体的移动方向一致；（物体向右移动，像也向右移动）

⑤物体靠近凸透镜（靠近2倍焦距处），像变大；物体远离凸透镜，像变小；

⑥像的移动速度小于物体的移动速度：物体移动一大段距离，像移动一小段距离；（4）应用：照相机。

【例题1】已知凸透镜的焦距为15cm，下列说法正确的是（ ）

A．当物体距凸透镜10cm时，成正立、放大的实像
