45号钢通常的规格

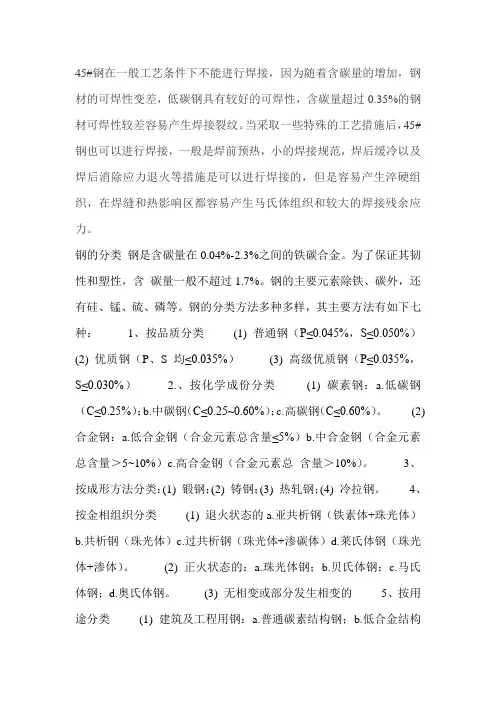

45#钢在一般工艺条件下不能进行焊接，因为随着含碳量的增加，钢材的可焊性变差，低碳钢具有较好的可焊性，含碳量超过0.35%的钢材可焊性较差容易产生焊接裂纹。当采取一些特殊的工艺措施后，45#钢也可以进行焊接，一般是焊前预热，小的焊接规范，焊后缓冷以及焊后消除应力退火等措施是可以进行焊接的，但是容易产生淬硬组织，在焊缝和热影响区都容易产生马氏体组织和较大的焊接残余应力。

钢的分类 钢是含碳量在0.04%-2.3%之间的铁碳合金。为了保证其韧性和塑性，含 碳量一般不超过1.7%。钢的主要元素除铁、碳外，还有硅、锰、硫、磷等。钢的分类方法多种多样，其主要方法有如下七种： 1、按品质分类 (1) 普通钢（P≤0.045%，S≤0.050%）

(2) 优质钢（P、S均≤0.035%） (3) 高级优质钢（P≤0.035%，S≤0.030%） 2.、按化学成份分类 (1) 碳素钢：a.低碳钢（C≤0.25%）；b.中碳钢（C≤0.25~0.60%）；c.高碳钢（C≤0.60%）。 (2)合金钢：a.低合金钢（合金元素总含量≤5%）b.中合金钢（合金元素总含量＞5~10%）c.高合金钢（合金元素总 含量＞10%）。 3、按成形方法分类：(1) 锻钢；(2) 铸钢；(3) 热轧钢；(4) 冷拉钢。 4、按金相组织分类 (1) 退火状态的a.亚共析钢（铁素体+珠光体）b.共析钢（珠光体）c.过共析钢（珠光体+渗碳体）d.莱氏体钢（珠光体+渗体）。 (2) 正火状态的：a.珠光体钢；b.贝氏体钢；c.马氏体钢；d.奥氏体钢。 (3) 无相变或部分发生相变的 5、按用途分类 (1) 建筑及工程用钢：a.普通碳素结构钢；b.低合金结构钢；c.钢筋钢。 (2) 结构钢a.机械制造用钢：(a)调质结构钢；(b)表面硬化结构钢：包括渗碳钢、氨钢、表面淬火用钢；(c)易切结构钢；(d) 冷塑性成形用钢：包括冷冲压用钢、冷镦用钢。 b.弹簧钢 c.轴承钢 (3) 工具钢：a.碳素工具钢；b.合金工具钢；c.高速工具钢。 (4) 特殊性能钢：a.不锈耐酸钢b.耐热钢包括抗氧化钢、热强钢、气阀钢c.电热合金钢；d.耐磨钢；e.低温用钢；f.电工用钢 (5)

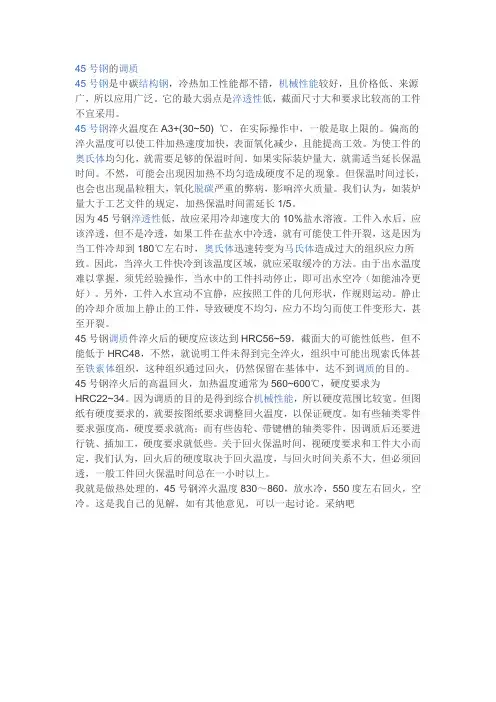

45号钢的调质

45号钢是中碳结构钢，冷热加工性能都不错，机械性能较好，且价格低、来源广，所以应用广泛。它的最大弱点是淬透性低，截面尺寸大和要求比较高的工件不宜采用。

45号钢淬火温度在A3+(30~50) ℃，在实际操作中，一般是取上限的。偏高的淬火温度可以使工件加热速度加快，表面氧化减少，且能提高工效。为使工件的奥氏体均匀化，就需要足够的保温时间。如果实际装炉量大，就需适当延长保温时间。不然，可能会出现因加热不均匀造成硬度不足的现象。但保温时间过长，也会也出现晶粒粗大，氧化脱碳严重的弊病，影响淬火质量。我们认为，如装炉量大于工艺文件的规定，加热保温时间需延长1/5。

因为45号钢淬透性低，故应采用冷却速度大的10%盐水溶液。工件入水后，应该淬透，但不是冷透，如果工件在盐水中冷透，就有可能使工件开裂，这是因为当工件冷却到180℃左右时，奥氏体迅速转变为马氏体造成过大的组织应力所致。因此，当淬火工件快冷到该温度区域，就应采取缓冷的方法。由于出水温度难以掌握，须凭经验操作，当水中的工件抖动停止，即可出水空冷（如能油冷更好）。另外，工件入水宜动不宜静，应按照工件的几何形状，作规则运动。静止的冷却介质加上静止的工件，导致硬度不均匀，应力不均匀而使工件变形大，甚至开裂。

45号钢调质件淬火后的硬度应该达到HRC56~59，截面大的可能性低些，但不能低于HRC48，不然，就说明工件未得到完全淬火，组织中可能出现索氏体甚至铁素体组织，这种组织通过回火，仍然保留在基体中，达不到调质的目的。

45号钢淬火后的高温回火，加热温度通常为560~600℃，硬度要求为HRC22~34。因为调质的目的是得到综合机械性能，所以硬度范围比较宽。但图纸有硬度要求的，就要按图纸要求调整回火温度，以保证硬度。如有些轴类零件要求强度高，硬度要求就高；而有些齿轮、带键槽的轴类零件，因调质后还要进行铣、插加工，硬度要求就低些。关于回火保温时间，视硬度要求和工件大小而定，我们认为，回火后的硬度取决于回火温度，与回火时间关系不大，但必须回透，一般工件回火保温时间总在一小时以上。

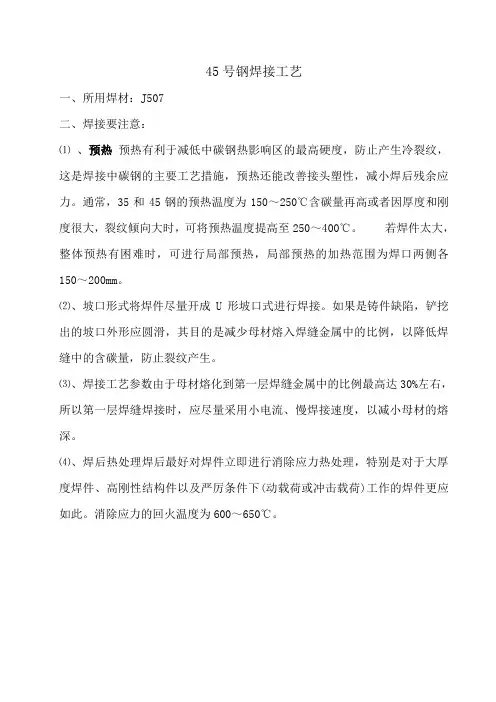

45号钢焊接工艺

一、所用焊材：J507

二、焊接要注意：

⑴ 、预热 预热有利于减低中碳钢热影响区的最高硬度，防止产生冷裂纹，这是焊接中碳钢的主要工艺措施，预热还能改善接头塑性，减小焊后残余应力。通常，35和45钢的预热温度为150～250℃含碳量再高或者因厚度和刚度很大，裂纹倾向大时，可将预热温度提高至250～400℃。 若焊件太大，整体预热有困难时，可进行局部预热，局部预热的加热范围为焊口两侧各150～200mm。

⑵、坡口形式将焊件尽量开成U形坡口式进行焊接。如果是铸件缺陷，铲挖出的坡口外形应圆滑，其目的是减少母材熔入焊缝金属中的比例，以降低焊缝中的含碳量，防止裂纹产生。

⑶、焊接工艺参数由于母材熔化到第一层焊缝金属中的比例最高达30%左右，所以第一层焊缝焊接时，应尽量采用小电流、慢焊接速度，以减小母材的熔深。

⑷、焊后热处理焊后最好对焊件立即进行消除应力热处理，特别是对于大厚度焊件、高刚性结构件以及严厉条件下(动载荷或冲击载荷)工作的焊件更应如此。消除应力的回火温度为600～650℃。

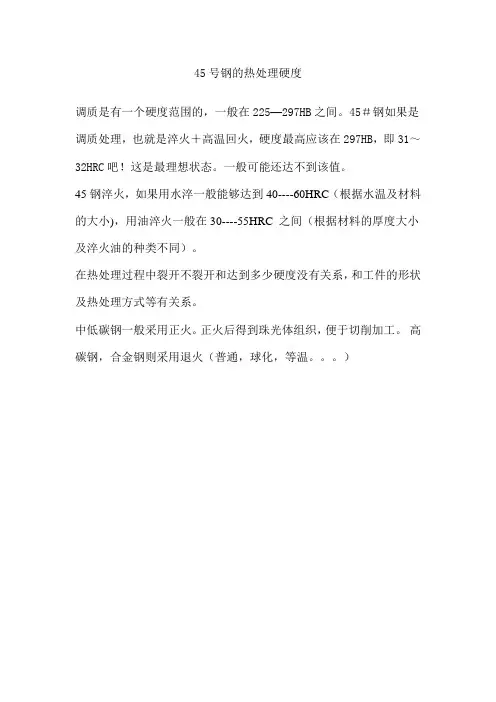

45号钢的热处理硬度

调质是有一个硬度范围的，一般在225—297HB之间。45＃钢如果是调质处理，也就是淬火＋高温回火，硬度最高应该在297HB，即31～32HRC吧！这是最理想状态。一般可能还达不到该值。

45钢淬火，如果用水淬一般能够达到40----60HRC（根据水温及材料的大小)，用油淬火一般在30----55HRC 之间（根据材料的厚度大小及淬火油的种类不同）。

在热处理过程中裂开不裂开和达到多少硬度没有关系，和工件的形状及热处理方式等有关系。

中低碳钢一般采用正火。正火后得到珠光体组织，便于切削加工。 高碳钢，合金钢则采用退火（普通，球化，等温。。。）
