化工管道涂颜色和注字规定表

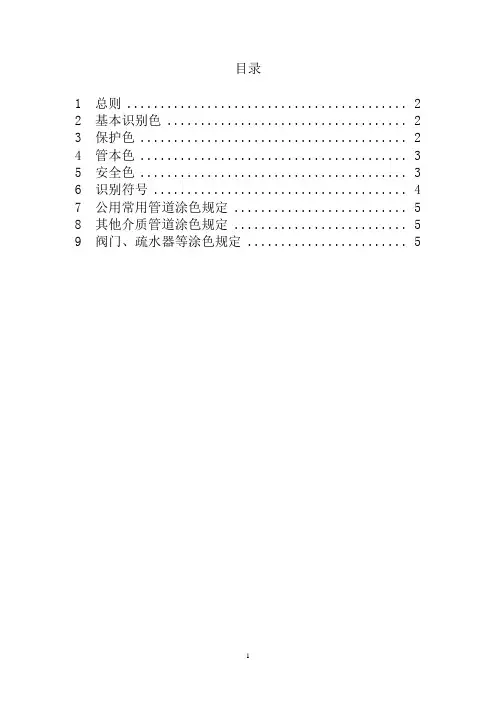

目录1 总则 (2)2 基本识别色 (2)3 保护色 (2)4 管本色 (3)5 安全色 (3)6 识别符号 (4)7 公用常用管道涂色规定 (5)8 其他介质管道涂色规定 (5)9 阀门、疏水器等涂色规定 (5)1 总则1.1 为了使化工企业管道涂色统一，达到安全、防腐、醒目、美观、整治的目的，特制定本规程。

1.2 本规程适用于化工厂气体和液体的输送管道。

1.3 本规程按照国家标准GB-7231-87《工业管道的超本识别色和识别符号》的原则；颜色采用国家标准GB-S181-82的规定。

(另加黑、白二种颜色)为了与使用的二种国家标准中颜色基本一致，例如GB7231-87标准中绿色，相当于GB3182-32中淡绿色。

附上色样对照表(详见附录A)。

1.4 国外引进装置的工业管道按原设计规定涂色。

2 基本识别色2.1 基本识别色用于标识管内流体和状态。

2.2 基本识别色及其含义基本识别色及其含义见表1。

2.3 基本识别色的使用应由使用单位从以下三种方法中选择一种。

2.3.1 涂刷在管路的全长上。

2.3.2 在管道上涂刷宽150mm的色环；2.3.3 在管道上用基本识别色胶带缠绕宽150mm的色环。

当采用2.3.2或2.3.3的方法时，如果管道的保护色或管本色与基本识别色相近而不易识别时，应在保护色或管本色与基本识别色之间用对比明显的白色或黑色涂刷宽50mm的色环。

2.4 基本识别色色环应涂刷在所有管交叉点、阀门和穿孔两侧的管路上，以及其它需要识别的部位。

地沟和室外窖井内的接头处，也应按介质路本识别色进行涂色环。

3 保护色3.1 基本识别色的使用选择2.4.b或2.4.c时，管道其他部分(基本全长，简称全长)需防腐，涂的油漆称保护色。

3.2 保护色及其含义保护色及其含义见表2。

3.3 下列情况，可以不考虑保护色的颜色。

3.3.1 某区域受空间环境条件影响，必需选用某种只有一种颜色的涂料才能耐用时，该区域所有管道或部分管道可涂该种单色涂料；5.3.2 保温后涂沥青防腐；3.3.3 室外地沟内管道防腐。

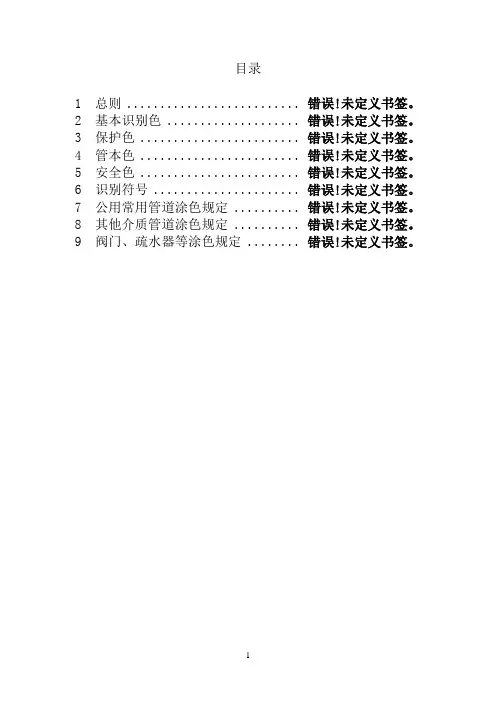

目录1 总则 ......................... 错误！未定义书签。

2 基本识别色 ................... 错误！未定义书签。

3 保护色 ....................... 错误！未定义书签。

4 管本色 ....................... 错误！未定义书签。

5 安全色 ....................... 错误！未定义书签。

6 识别符号 ..................... 错误！未定义书签。

7 公用常用管道涂色规定 ......... 错误！未定义书签。

8 其他介质管道涂色规定 ......... 错误！未定义书签。

9 阀门、疏水器等涂色规定 ....... 错误！未定义书签。

1 总则1.1 为了使化工企业管道涂色统一，达到安全、防腐、醒目、美观、整治的目的，特制定本规程。

1.2 本规程适用于化工厂气体和液体的输送管道。

1.3 本规程按照国家标准GB-7231-87《工业管道的超本识别色和识别符号》的原则；颜色采用国家标准GB-S181-82的规定。

(另加黑、白二种颜色)为了与使用的二种国家标准中颜色基本一致，例如GB7231-87标准中绿色，相当于GB3182-32中淡绿色。

附上色样对照表(详见附录A)。

1.4 国外引进装置的工业管道按原设计规定涂色。

2 基本识别色2.1 基本识别色用于标识管内流体和状态。

2.2 基本识别色及其含义基本识别色及其含义见表1。

2.3 基本识别色的使用应由使用单位从以下三种方法中选择一种。

2.3.1 涂刷在管路的全长上。

2.3.2 在管道上涂刷宽150mm的色环；2.3.3 在管道上用基本识别色胶带缠绕宽150mm的色环。

当采用，如果管道的保护色或管本色与基本识别色相近而不易识别时，应在保护色或管本色与基本识别色之间用对比明显的白色或黑色涂刷宽50mm的色环。

2.4 基本识别色色环应涂刷在所有管交叉点、阀门和穿孔两侧的管路上，以及其它需要识别的部位。

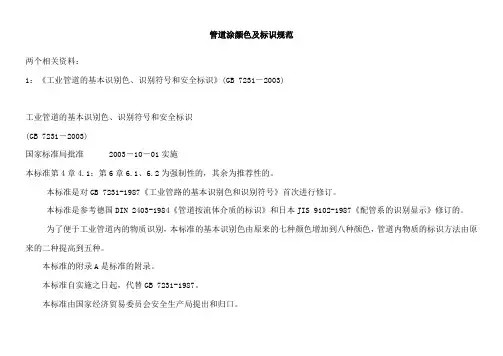

管道涂颜色及标识规范两个相关资料：1：《工业管道的基本识别色、识别符号和安全标识》(GB 7231－2003)工业管道的基本识别色、识别符号和安全标识(GB 7231－2003)国家标准局批准 2003－10－01实施本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。

本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。

本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。

为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。

本标准的附录A是标准的附录。

本标准自实施之日起，代替GB 7231-1987。

本标准由国家经济贸易委员会安全生产局提出和归口。

本标准负责起草单位：上海市劳动保护科学研究所。

本标准参加起草单位：上海氯碱化工股份有限公司。

本标准主要起草人：沈国定、郑宝琴、吴高兴。

1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。

本标准适用于工业生产中非地下埋没的气体和液体的输送管道。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 2893-1982 安全色GB 13495-1992 消防安全标志GB 13690-1992 常用危险化学品的分类及标志3 定义本标准采用下列定义3.1识别色 identification colors用以识别工业管道内物质种类的颜色。

3.2识别符号 code indications用以识别工业管道内的物质名称和状态的记号。

3.3危险标识 danger label表示工业管道内的物质为危险化学品。

3.4消防标识 fire label表示工业管道内的物质专用于灭火。

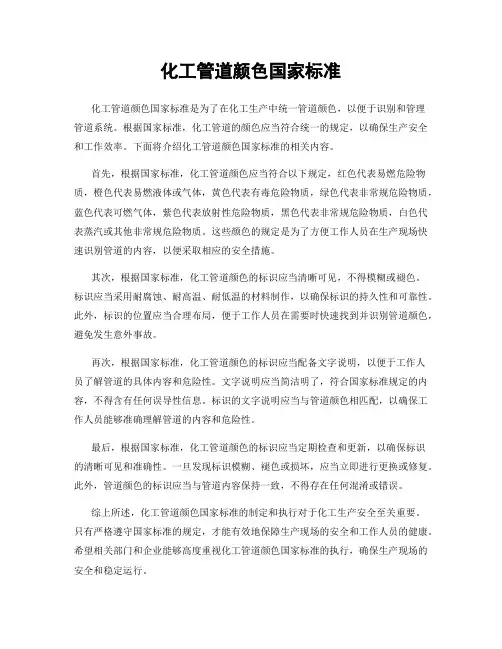

化工管道颜色国家标准化工管道颜色国家标准是为了在化工生产中统一管道颜色，以便于识别和管理管道系统。

根据国家标准，化工管道的颜色应当符合统一的规定，以确保生产安全和工作效率。

下面将介绍化工管道颜色国家标准的相关内容。

首先，根据国家标准，化工管道颜色应当符合以下规定，红色代表易燃危险物质，橙色代表易燃液体或气体，黄色代表有毒危险物质，绿色代表非常规危险物质，蓝色代表可燃气体，紫色代表放射性危险物质，黑色代表非常规危险物质，白色代表蒸汽或其他非常规危险物质。

这些颜色的规定是为了方便工作人员在生产现场快速识别管道的内容，以便采取相应的安全措施。

其次，根据国家标准，化工管道颜色的标识应当清晰可见，不得模糊或褪色。

标识应当采用耐腐蚀、耐高温、耐低温的材料制作，以确保标识的持久性和可靠性。

此外，标识的位置应当合理布局，便于工作人员在需要时快速找到并识别管道颜色，避免发生意外事故。

再次，根据国家标准，化工管道颜色的标识应当配备文字说明，以便于工作人员了解管道的具体内容和危险性。

文字说明应当简洁明了，符合国家标准规定的内容，不得含有任何误导性信息。

标识的文字说明应当与管道颜色相匹配，以确保工作人员能够准确理解管道的内容和危险性。

最后，根据国家标准，化工管道颜色的标识应当定期检查和更新，以确保标识的清晰可见和准确性。

一旦发现标识模糊、褪色或损坏，应当立即进行更换或修复。

此外，管道颜色的标识应当与管道内容保持一致，不得存在任何混淆或错误。

综上所述，化工管道颜色国家标准的制定和执行对于化工生产安全至关重要。

只有严格遵守国家标准的规定，才能有效地保障生产现场的安全和工作人员的健康。

希望相关部门和企业能够高度重视化工管道颜色国家标准的执行，确保生产现场的安全和稳定运行。

化工企业设备、管道和钢结构基本识别色、识别符和安全标识管理规定一、目的为了使公司生产设备、设施和管道涂色统一、达到安全、防腐、醒目、美观、整洁的目的，特制定本规定。

二、依据1、《工业管道的基本识别色、识别符号和安全标识》GB7231-2003；2、《化工设备、管道外防腐设计规定》HG/T20679-19903、《安全色》GB 2893-20084、《消防安全标志》GB13495-19925、《化学品分类和危险性公示通则》GB13690-2009三、适用范围1、生产区内生产过程中非地下埋设的各类设备、设施和管道等。

2、生产厂区内消防设施、消防水管道、消防栓等。

四、工业设备、设施和管道的基本识别色、识别符号和安全标识（一）基本识别色1、设备：1）静止设备：各种容器、塔、反应釜、换热器、冷凝器、缓冲罐、计量罐、贮罐等，均涂银色，并喷涂大红标志色。

2）锅炉：银色，锅炉分汽缸涂红色。

3）机械设备泵：出厂色或银色电机：出厂色或苹果绿色压缩机、离心机：出厂色或苹果绿色风机：出厂色或天酞蓝色联轴器防护罩：淡黄色4）阀门（1）阀门阀体灰铸铁、可锻铸铁：出厂色或黑色球墨铸铁：出厂色或银色碳素钢：出厂色或中灰色耐酸刚：出厂色或海蓝色合金钢：出厂色或中酞蓝色（2）阀门手轮、手柄钢阀门：出厂色或海蓝色铸铁阀门：出厂色或大红色5）电气、仪表设备1）开关柜、配电盘：外表中灰或苹果绿，内表面象牙色，标志色大红色。

2）变压器、配电箱：中灰，标志色大红色。

3）操作台、仪表盘：中灰或苹果绿色。

4）电缆桥架、电缆槽：中灰，镀锌或铝合金表面不涂漆。

2、钢结构涂色：1）梁、管架、支架、支座、平台等钢结构涂蓝灰色或中酞蓝色；2）栏杆、扶梯等钢结构一般涂浅黄色，并在栏杆、扶梯等钢结构最上端涂浅黄色、黑色环相间安全色环，色环长度150～200mm。

3、管道涂色1）凡是不锈钢、有色金属、非金属材料管道均不另行涂漆，但需涂色标漆。

2）保温管道的保护壳表面，用玻璃丝布的，按照管道颜色表格涂色，以便识别管内介质的种类和状态；保温、保冷整管用白铁皮、铝薄、镀锌板或复合硅酸盐材料的表面不涂色，但需涂色标漆。

目录1 总则 (2)2 基本识别色 (2)3 保护色 (2)4 管本色 (3)5 安全色 (3)6 识别符号 (4)7 公用常用管道涂色规定 (5)8 其他介质管道涂色规定 (5)9 阀门、疏水器等涂色规定 (5)1 总则1.1 为了使化工企业管道涂色统一，达到安全、防腐、醒目、美观、整治的目的，特制定本规程。

1.2 本规程适用于化工厂气体和液体的输送管道。

1.3 本规程按照国家标准GB-7231-87《工业管道的超本识别色和识别符号》的原则；颜色采用国家标准GB-S181-82的规定。

(另加黑、白二种颜色)为了与使用的二种国家标准中颜色基本一致，例如GB7231-87标准中绿色，相当于GB3182-32中淡绿色。

附上色样对照表(详见附录A)。

1.4 国外引进装置的工业管道按原设计规定涂色。

2 基本识别色2.1 基本识别色用于标识管内流体和状态。

2.2 基本识别色及其含义基本识别色及其含义见表1。

2.3 基本识别色的使用应由使用单位从以下三种方法中选择一种。

2.3.1 涂刷在管路的全长上。

2.3.2 在管道上涂刷宽150mm的色环；2.3.3 在管道上用基本识别色胶带缠绕宽150mm的色环。

当采用2.3.2或2.3.3的方法时，如果管道的保护色或管本色与基本识别色相近而不易识别时，应在保护色或管本色与基本识别色之间用对比明显的白色或黑色涂刷宽50mm的色环。

2.4 基本识别色色环应涂刷在所有管交叉点、阀门和穿孔两侧的管路上，以及其它需要识别的部位。

地沟和室外窖井内的接头处，也应按介质路本识别色进行涂色环。

3 保护色3.1 基本识别色的使用选择2.4.b或2.4.c时，管道其他部分(基本全长，简称全长)需防腐，涂的油漆称保护色。

3.2 保护色及其含义保护色及其含义见表2。

3.3 下列情况，可以不考虑保护色的颜色。

3.3.1 某区域受空间环境条件影响，必需选用某种只有一种颜色的涂料才能耐用时，该区域所有管道或部分管道可涂该种单色涂料；5.3.2 保温后涂沥青防腐；3.3.3 室外地沟内管道防腐。

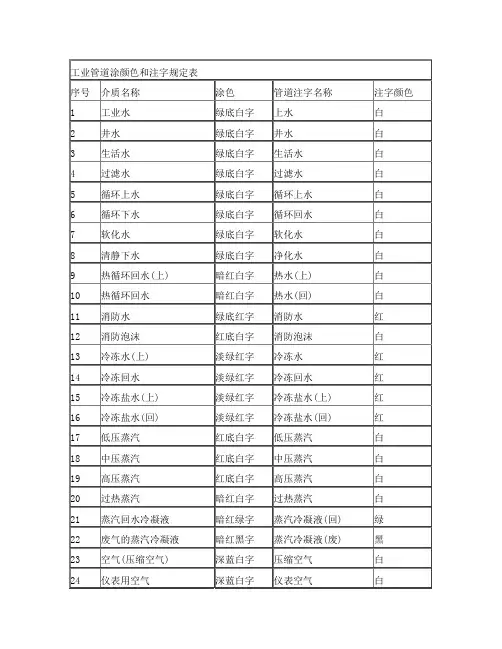

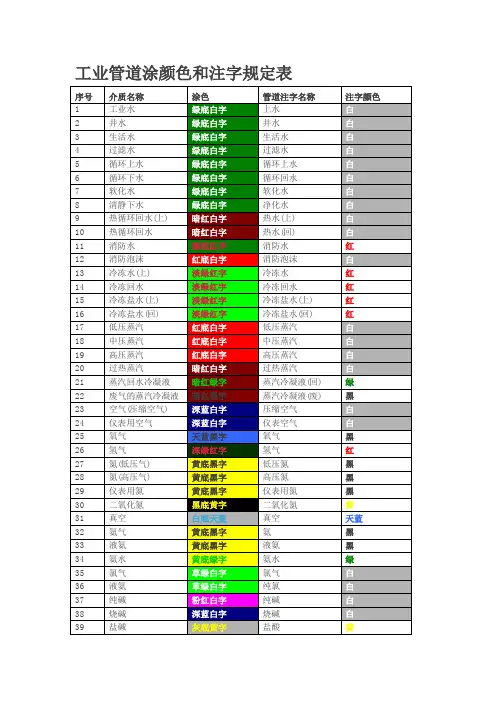

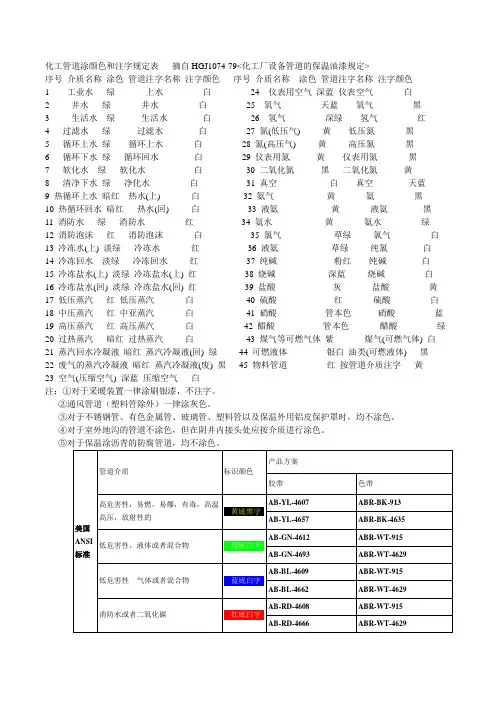

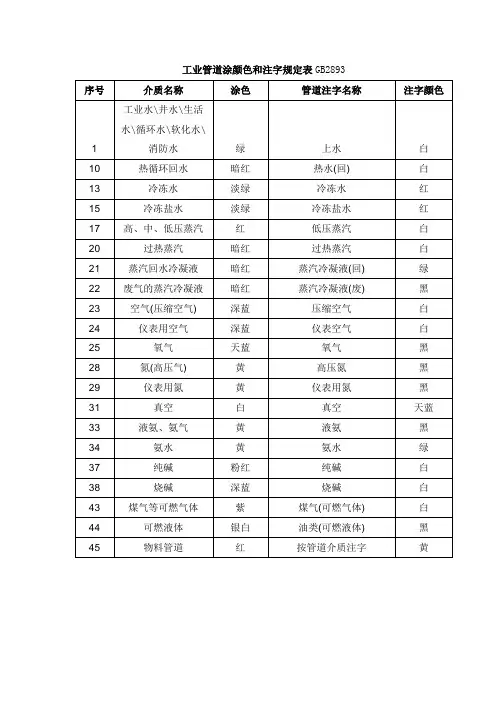

化工管道涂颜色和注字规定表摘自HGJ1074-79<化工厂设备管道的保温油漆规定>序号介质名称涂色管道注字名称注字颜色序号介质名称涂色管道注字名称注字颜色1 工业水绿上水白 24 仪表用空气深蓝仪表空气白2 井水绿井水白 25 氧气天蓝氧气黑3 生活水绿生活水白 26 氢气深绿氢气红4 过滤水绿过滤水白 27 氮(低压气) 黄低压氮黑5 循环上水绿循环上水白 28 氮(高压气) 黄高压氮黑6 循环下水绿循环回水白 29 仪表用氮黄仪表用氮黑7 软化水绿软化水白 30 二氧化氮黑二氧化氮黄8 清净下水绿净化水白31 真空白真空天蓝9 热循环上水暗红热水(上) 白 32 氨气黄氨黑10 热循环回水暗红热水(回) 白33 液氨黄液氨黑11 消防水绿消防水红 34 氨水黄氨水绿12 消防泡沫红消防泡沫白 35 氯气草绿氯气白13 冷冻水(上) 淡绿冷冻水红 36 液氨草绿纯氯白14 冷冻回水淡绿冷冻回水红 37 纯碱粉红纯碱白15 冷冻盐水(上) 淡绿冷冻盐水(上) 红38 烧碱深蓝烧碱白16 冷冻盐水(回) 淡绿冷冻盐水(回) 红39 盐酸灰盐酸黄17 低压蒸汽红低压蒸汽白 40 硫酸红硫酸白18 中压蒸汽红中亚蒸汽白 41 硝酸管本色硝酸蓝19 高压蒸汽红高压蒸汽白42 醋酸管本色醋酸绿20 过热蒸汽暗红过热蒸汽白 43 煤气等可燃气体紫煤气(可燃气体) 白21 蒸汽回水冷凝液暗红蒸汽冷凝液(回) 绿 44 可燃液体银白油类(可燃液体) 黑22 废气的蒸汽冷凝液暗红蒸汽冷凝液(废) 黑 45 物料管道红按管道介质注字黄23 空气(压缩空气) 深蓝压缩空气白注：①对于采暖装置一律涂刷银漆，不注字。

②通风管道（塑料管除外）一律涂灰色。

③对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铝皮保护罩时，均不涂色。

④对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。

管道表面涂色标准规定根据原化工部的规定和相关部门制定的规范，对管道涂色进行规定，规定如下：1、管道的涂漆1.1 凡是不锈钢、铝材、塑料制造的管道均不另行涂漆，但需涂色标漆。

1.2消防设施：如消防栓、报警器、消防箱等器材用大红色，危险设施如放射源等涂黄色与黑色间隔斜条。

2、管道输送介质的区别2.1除遵循上述规定以外，一些不保温的管道面漆按管道颜色表格涂色，以便识别管内介质、介质的种类和状态。

2.2保温管道的保护壳表面，用玻璃丝布的，按照管道颜色表格涂色，以便识别管内介质的种类和状态。

以白铁皮、铝皮或复合硅酸盐材料的表面，虽不涂色，但应涂识别色环，色环一般用双环，其间距和尺寸见表1。

2.3为有利于识别管内流体的性质、名称和流向，在主要管道上应标出介质的流向，并写明介质的名称、管道规格。

2.3.1箭头尺寸见表22.3.2介质名称用全称，如二氧化碳、循环水，名称读写顺序方向与管道平行。

2.4识别标志涂刷地点：直管段、管道拐弯处、分支处、穿墙前后、楼面上下、界区交接处，特别是设备、机泵进出口处都应涂刷。

在管段部分，以管架跨度为标注间距，并列管标注要互相错开。

2.5流向标记的颜色当管道涂刷识别色漆时，流向标记应用色彩对比度大的颜色，一般用红色。

如管道基本色为红色或黑色时，箭头则用白色。

当管道涂刷识别色环时，流向标记涂刷在两组色中间，颜色应与色环颜色一致。

D N＜50时，，流向标记挂牌表示，标牌（矩形250×100mm）上面应标明流体名称，并在标牌的一端标示流体流向。

2.6注字要求字体，中文为仿宋体，见表33、管道涂色和注字标准见附表4。

表1D N*保温管道以保温后D G计算表2表3表4。

管道防腐及油漆：1．在涂刷底漆前，应清除表面的灰尘、污垢、锈斑、焊渣等物。

涂刷油漆厚度应均匀，不得有脱皮、起泡、流淌和漏涂现象。

2．溢、泄水管外壁刷蓝色调和漆二道。

3．雨水管外壁刷白色调和漆二道。

4．压力排水管外壁刷灰色调和漆二道。

5．消火栓管刷樟丹二道，红色调和漆二道。

自动喷水管刷樟丹二道，红色黄环调和漆二道。

6．管道支架除锈后刷樟丹二道，灰色调和漆二道。

但铜管应在管道与支架之间加橡胶垫隔绝。

7．钢筋混凝土水池内壁做三层玻璃布，并要求一层玻璃布一层无毒环氧树脂交错施工，其粘接应密实无空隙，然后再刷无毒瓷釉防腐涂料；水池内的管道、爬梯及附配件刷无毒瓷釉防腐涂料。

管道涂颜色及标识规范两个相关资料：1：《工业管道的基本识别色、识别符号和安全标识》(GB 7231－2003)工业管道的基本识别色、识别符号和安全标识(GB 7231－2003)国家标准局批准2003－10－01实施本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。

本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。

本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。

为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。

本标准的附录A是标准的附录。

本标准自实施之日起，代替GB 7231-1987。

本标准由国家经济贸易委员会安全生产局提出和归口。

本标准负责起草单位：上海市劳动保护科学研究所。

本标准参加起草单位：上海氯碱化工股份有限公司。

本标准主要起草人：沈国定、郑宝琴、吴高兴。

1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。

本标准适用于工业生产中非地下埋没的气体和液体的输送管道。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

管道着色规范根据国家标准GB7231-2003《工业管道的基本识别色、识别符号和安全标识》及HGJ1074-79《化工厂设备管道的保温油漆规定》，制定公司管道安全着色规范，各单位应按照此规范对公司所属各种管道进行安全标识。

一、术语含义识别色是指用以识别工业管道内物质种类的颜色。

识别符号是指用以识别工业管道内的物质名称和状态的记号。

安全标识包括危险标识和消防标识。

危险标识是指表示工业管道内的物质为危险化学品；消防标识是指表示工业管道内的物质专用于灭火。

二、基本识别色、识别符号和安全标识标识方法1.基本识别色基于HGJ1074-79《化工厂设备管道的保温油漆规定》，结合公司管道输送物料种类制定管道着色和注字颜色标准。

表2-1 着色标准公司采用在管道全长上着色作为工业管道的基本识别色标识方法。

2.识别符号在工业管道上仅用箭头注明流向。

制作管道识别牌其内容应包含管道位置、介质名称、管径、管道壁厚、流向及主要工艺参数。

管道位置以自南向北或自东向西标注。

如果管道数量较多，可分两行或多行标注，管道顺序顺延；如果管道较少，将格加宽，充满整个页面。

上层、下层管道不得标注在一行中。

管道识别牌采用1200×800mm 塑料板制作，将制作好的彩喷贴膜固定于塑料板上；管道识别牌悬挂于东西向管架与南北向管架交接处的一个管架上，下沿距离地面高度为2m。

工业管道内物质的流向用箭头表示，如图2-1a）所示；如果管道内物质的流向是双向的，则以双向箭头表示，如图2-1b）所示。

图2-1标识中字母、数字的最小字体如表2-3所示，以及箭头的最小外形尺寸如图2-2和表2-4所示。

图2-23.安全标识安全标识包括危险标识和消防标识。

（1）危险标识管道内的物质，凡属于国家标准中所列的危险化学品，其管道应设置危险标识。

标示方法是在管道上涂150mm宽黄色，在黄色两侧各涂25mm宽黑色的色环或色带，如图2-3所示，安全色范围应符合规定，且应在基本识别色的标识上或附近。

管道及设备涂颜色及注字技术规范一、适用范围适用于本项目中工业管道的基本识别色、识别符号和安全标识。

适用于本项目中工业生产中非地下埋没的气体和液体的输送管道。

二、引用标准GB 2893-1982 安全色GB 13495-1992 消防安全标志GB 13690-1992 常用危险化学品的分类及标志GB 7231－2003 工业管道的基本识别色、识别符号和安全标识化工管道涂颜色和注字规定三、定义本规范采用下列定义3.1 识别色identification colors用以识别工业管道内物质种类的颜色。

3.2 识别符号code indications用以识别工业管道内的物质名称和状态的记号。

3.3 危险标识danger label表示工业管道内的物质为危险化学品。

3.4 消防标识fire label表示工业管道内的物质专用于灭火。

四、基本识别色4.1根据管道内物质的一般性能，并相应规定了基本识别色和相应的颜色标准编号及色样（见附表1）。

4.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

应用举例见附件。

a. 管道全长上标识，如附件图A1中的a)图；b. 在管道上以宽为500mm的色环标识，色环间距20m，如附件图A1中的b)图。

另在所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上标识；c. 在管道上以长方形的识别色标牌标识，如附件图A1中的c)图；d. 在管道上以带箭头的长方形识别色标牌标识，如附件图A1中的d)图；e. 在管道上以系挂的识别色标牌标识，如附件图A1中的e)图。

五、识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1物质名称的标识a.物质全称。

例如：氮气、硫酸、甲醇。

b.化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识a.工业管道内物质的流向用箭头表示（见附件图A1中的a)图），如果管道内物质的流向是双向的，则以双向箭头表示（见附件图A1中的b)图）。

为了便于工业管道内的物质识别，确保平安生产，避免在操纵上、设备检修上产生误判断等情况，结合公司的实际情况进行各种管道标示
欧阳歌谷（2021.02.01）
在此标示中各管路均为空中以上输送管道。

工业管道涂颜色和注字规定表
说明：对采暖装置一律涂刷银漆，不注字。

通风管道（塑料管除外）一律涂灰色。

对不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时，均不涂色。

对室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。

对保温涂沥青的防腐管道，均不涂色。

化工管道颜色及标识规范Newly compiled on November 23, 2020
为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况进行各种管道标示
在此标示中各管路均为地面以上输送管道。

工业管道涂颜色和注字规定表
说明：对于采暖装置一律涂刷银漆，不注字。

通风管道（塑料管除外）一律涂灰色。

对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时，均不涂色。

对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。

对于保温涂沥青的防腐管道，均不涂色。

管道表面涂色标准规定根据原化工部的规定和相关部门制定的规范，对管道涂色进行规定，规定如下：1、管道的涂漆1.1 凡是不锈钢、铝材、塑料制造的管道均不另行涂漆，但需涂色标漆。

1.2 消防设施：如消防栓、报警器、消防箱等器材用大红色，危险设施如放射源等涂黄色与黑色间隔斜条。

2、管道输送介质的区别2.1 除遵循上述规定以外，一些不保温的管道面漆按管道颜色表格涂色，以便识别管内介质、介质的种类和状态。

2.2 保温管道的保护壳表面，用玻璃丝布的，按照管道颜色表格涂色，以便识别管内介质的种类和状态。

以白铁皮、铝皮或复合硅酸盐材料的表面，虽不涂色，但应涂识别色环，色环一般用双环，其间距和尺寸见表1。

2.3 为有利于识别管内流体的性质、名称和流向，在主要管道上应标出介质的流向，并写明介质的名称、管道规格。

2.3.1 箭头尺寸见表22.3.2 介质名称用全称，如二氧化碳、循环水，名称读写顺序方向与管道平行。

2.4 识别标志涂刷地点：直管段、管道拐弯处、分支处、穿墙前后、楼面上下、界区交接处，特别是设备、机泵进出口处都应涂刷。

在管段部分，以管架跨度为标注间距，并列管标注要互相错开。

2.5 流向标记的颜色当管道涂刷识别色漆时，流向标记应用色彩对比度大的颜色，一般用红色。

如管道基本色为红色或黑色时，箭头则用白色。

当管道涂刷识别色环时，流向标记涂刷在两组色中间，颜色应与色环颜色一致。

D N V 50时，，流向标记挂牌表示，标牌（矩形250 x iOOmm ）上面应标明流体名称，并在标牌的一端标示流体流向。

2.6注字要求字体，中文为仿宋体，见表33、管道涂色和注字标准见附表4。

表1D N*保温管道以保温后D G计算表2表3表4管道着色和注字标准。

国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义,3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
