★竞赛中不得使学校名称,姓名,否则记零分★AB5、A,B为交换机图 1共3页第1页总分100分,时间2个半小时第一部分:链路安装(10分)要求:本部分每个项目都要求有项目名称正确,签字正确,日期完整,都用A4纸设置。
所有存档资料都存放在”D:\2013竞赛资料”目录下1.完成2根双绞制作:线序为:T568A2.完成1根交叉线制作第二部:工程预算(20分)要求:本部分每个项目都要求有项目名称正确,签字正确,日期完整,都用A4纸设置。
所有存档资料都存放在”D:\2013竞赛资料”目录下1、对该工程的所需材料进行预算(使用软件excel 2003)(不包工具),文件名称:材料预算.xls2、“信息点端口对应表”——从信息点到交换机3、绘制施工图纸(使用CAD或office visio 2007),并用A4纸打印,能指导实际施工。
图纸可以使用多张。
第三部:施工安装(60分)说明:1、信息插座的安装按图1中单口信息插座对应,各类统计、预算按图1实际数进行操作。
2、布线要求:全部使用超五类双绞线。
各环节预留长度合适。
3、L21-L22使用Ф30PVC线管安装,其中L21,L22自制弯头;其中L23,L24使用Ф20PVC线管安装使用成品弯头。
4、R11-R14全部使用PVC线槽安装,其中R11,R12使用Ф30PVC;其中R13,R14使用Ф20PVC线槽。
5、交换机A B通过水晶头与各信息点连接。
6、完成信息点到交换机的线路测试。
第四部分:完成工程文档(10)要求:本部分每个项目都要求有项目名称正确,签字正确,日期完整,都用A4纸设置。
所有存档资料都存放在”D:\2013竞赛资料”目录下独立自成工程文档文件要求:1、制作封面2、工程说明3、材料预算表4、施工图纸5、端口对应表第五部分:场地清理(5分)把所有工具按施工前摆放,清理施工场地。
中等职业学校职业技能大赛《网络综合布线》竞赛试题一、注意事项:1、请按照以下比赛环境,检查比赛中使用硬件设备、连接线等设备、材料和软件是否齐全,计算机设备是否能正常使用。
2、禁止携带和使用移动存储设备、运算器、通信工具及参考资料。
3、操作过程中,需要及时保存设备配置。
比赛过程中,不要对任何设备添加密码。
4、比赛完成后,比赛设备、比赛软件和比赛试卷请保留在座位上,禁止带出考场外。
5、仔细阅读比赛试卷,分析需求,按照试卷要求,进行设备配置和调试。
6、比赛时间为180分钟。
二、比赛环境:竞赛软硬件环境:三、竞赛题:1.项目背景某著名集团公司因业务需要,现需在租借一套2层商务楼做为集团新增办公环境使用。
由于集团人员配备,规划需要。
需在1、2层分别设一个配线间,以及整栋楼还设有一个楼层分线箱。
由于传输性能需求,主干链路使用光纤、大对数来满足使用需求。
1)请根据例图1-2,实现客户规划需求。
模块一:光纤网布线及安装1)完成光纤配线架的上架安装。
2)按附图1-1、1-2所示,要求完成BD-FD3 主干皮线光缆敷设,主干链路安装1根PVC线管Φ50mm,Φ50mm线管(与大对数合用)中敷设的线缆进6U机柜。
墙体至BD机柜部分线管贴地敷设,主干光纤采用4根1芯皮线光缆敷设,并使用冷压方式制作光纤SC冷压接头,光纤整理入BD光纤配线架1-4号端口和FD3光纤配线架1-4号端口,制作标签。
3)按附图1-1、1-2所示,要求完成CD-BD 主干皮线光缆敷设,主干链路安装1根PVC线管Φ50mm,Φ50mm线管(与大对数合用)中敷设的线缆进6U机柜。
BD至CD机柜部分线管贴地敷设,主干光纤采用4根1芯皮线光缆敷设,并使用冷压方式制作光纤SC冷压接头,光纤整理入CD光纤配线架1-4号端口和BD光纤配线架的1-4号端口,制作标签。
4)按图1-1、1-2所示,要求完成FD3-FD1 楼层光纤敷设,楼层链路管材采用40线槽,楼层光纤采用2根1芯皮线光缆敷设,使用冷压方式制作光纤SC冷压接头,光纤整理入FD2光纤配线架1-2号端口和FD3光纤配线架1-2号端口,配线架上架,并制作标签。
综合布线技能比赛笔试题第1章智能建筑与网络综合布线一、单项选择1、10Base-T以太网中,以下说法不对的是:()A) 10指的是传输速率为10MBPS B) Base指的是基带传输C) T指的是以太网 D) 10Base-T 是以太网的一种配置2、核心层处理高速数据流,其主要任务是()A) 数据包的交换 B)流量汇集 C) 聚合路由路径 D)提供相关边缘服务3、FDDI是()A)快速以太网 B)千兆位以太网 C)光纤分布式数据接口 D)异步传输模式4、在计算机网络中,能将异种网络互连起来,实现不同网络协议相互转换的网络互连设备是()。
A)集线器 B)路由器 C)网关 D)网桥5、在企业内部网与外部网之间,用来检查网络请求分组是否合法,保护网络资源不被非法使用的技术是()。
A)防病毒技术 B)防火墙技术 C)差错控制技术 D)流量控制技术6、()将流量馈入网络,执行网络访问控制,并且提供相关边缘服务。
A) 核心层 B)分布层 C) 接入层 D) 汇聚层7、按国际标准化组织ISO/IEC11801定义综合布线从FD到BD之间的是()A) 建筑群干线布线子系统 B) 建筑物干线布线子系统C) 水平布线子系统 D)垂直干线布线子系统8、如果采用双绞线作为水平子系统的线缆,那么线缆的最大长度为()A) 120m B) 200m C) 100m D) 90m9、标准机柜的内宽是()A) 19英寸 B) 21英寸 C) 32寸 D) 30英寸10、OA系统是()。
A)通信自动化系统 B)楼宇自动化系统C)计算机网络系统 D)办公自动化系统11、广播数据包通常采用广播地址()A)单播地址 B)组播地址 C)广播地址 D)全零地址12、下面哪些是有效的IP主机地址()A)127.13.214.254 B)305.299.13.1C)227.405.13.112 D)105.14.155.1213、基于RIP的路由器允许的最大跳跃计数是多少()A)6 B)12 C)15 D)1814、在电缆中屏蔽有什么好处()A)减少信号衰减 B)减少电磁干扰辐射C)减少物理损坏 D)减少电缆的阻抗15、若要对数据进行字符转换和数字转换,以及数据压缩,应在OSI 的( )层上实现;A)网络层 B)传输层 C)会话层 D)表示层16、网桥工作在互连网络的()。

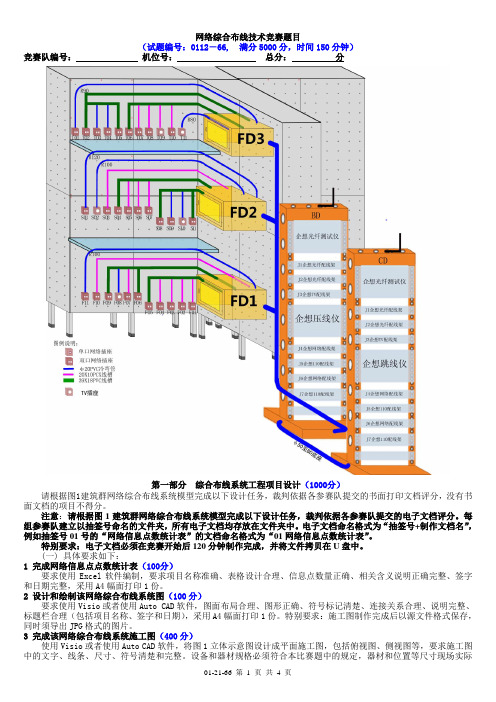

网络综合布线技术竞赛题目(试题编号:0112-66, 满分5000分,时间150分钟)竞赛队编号:机位号:总分:分第一部分综合布线系统工程项目设计(1000分)请根据图1建筑群网络综合布线系统模型完成以下设计任务,裁判依据各参赛队提交的书面打印文档评分,没有书面文档的项目不得分。
注意:请根据图1建筑群网络综合布线系统模型完成以下设计任务,裁判依据各参赛队提交的电子文档评分。
每组参赛队建立以抽签号命名的文件夹,所有电子文档均存放在文件夹中。
电子文档命名格式为“抽签号+制作文档名”,例如抽签号01号的“网络信息点数统计表”的文档命名格式为“01网络信息点数统计表”。
特别要求:电子文档必须在竞赛开始后120分钟制作完成,并将文件拷贝在U盘中。
(一) 具体要求如下:1 完成网络信息点点数统计表(100分)要求使用Excel软件编制,要求项目名称准确、表格设计合理、信息点数量正确、相关含义说明正确完整、签字和日期完整,采用A4幅面打印1份。
2 设计和绘制该网络综合布线系统图(100分)要求使用Visio或者使用Auto CAD软件,图面布局合理、图形正确、符号标记清楚、连接关系合理、说明完整、标题栏合理(包括项目名称、签字和日期),采用A4幅面打印1份。
特别要求:施工图制作完成后以源文件格式保存,同时须导出JPG格式的图片。
3 完成该网络综合布线系统施工图(400分)使用Visio或者使用Auto CAD软件,将图1立体示意图设计成平面施工图,包括俯视图、侧视图等,要求施工图中的文字、线条、尺寸、符号清楚和完整。
设备和器材规格必须符合本比赛题中的规定,器材和位置等尺寸现场实际测量。
要求包括以下内容: CD-BD-FD-TO布线路由、设备位置和尺寸正确。
机柜和网络插座位置、规格正确。
图面布局合理,位置尺寸标注清楚正确。
图形符号规范,说明正确和清楚。
标题栏完整,签署参赛队机位号等基本信息。
特别要求:施工图制作完成后以源文件格式保存,同时须导出JPG格式的图片。
网络综合布线技术试题一及答案一、填空题(每空1分,共25分)1.根据干线子系统的设计规范,干线布线走向应选择线缆、和的路由。
2.建筑物两大类型的通道分别是和,干线线缆应选择敷设线缆。
3.建筑群干线子系统的布线方法可分为、和。
4. TSB-67标准定义的5类线缆现场认证测试参数为:接线图、、、、、等。
5.智能建筑的4大主要特征是:、、和。
6.设备间常用的供配电方式有直接供电、和。
7.综合布线系统的测试,从工程的角度来说可以分为两类:和。
8.综合布线设计等级是:、和。
二、单项选择题(每题2分,共20分)1.综合布线系统与应用系统相对().A.有关B.无关C.一致D.密切2.不属于综合布线系统特点的是( ).A.开放性B.灵活性C.单一性D.经济性3.双绞线一般以箱为单位订购,每箱双绞线长度为( )米.A.285B.1000C.600D.3054.5类双绞线缆能支持( )以下的信息传输.A.20MHzB.50MHzC.80MHzD.100MHz5.光纤的选择原则主要有两条( ).A.传输距离和容量B.传输速度和容量C.传输频率和容量D.传输距离和速度6.完整的综合布线系统由()个子系统组成。
A. 6B.7C.8D.97.以下,哪一个不是综合布线系统的设计等级()。
A. 无线型综合布线系统B. 基本型综合布线系统C. 增强型综合布线系统D. 综合型综合布线系统8.下列说法正确的是()A.双绞线分为屏蔽双绞线和非屏蔽双绞线两种B.同轴电缆只能用于传输数字信号C.光纤可以以任意角度弯曲D.红外线不能用于传输数据9.路由器工作于OSI参考模型的第()层A.三B.四C.五D.六10. IEEE802.3标准采用()拓扑结构A.总线型B.星型C.环型结构D.蜂窝拓扑结构三、名词解释(每题5分,共20分)1. 综合布线2. 屏蔽双绞线3. 近端串扰4. 并行传输:四、简答题(每题7分,共35分)1.简述水平子系统的设计步骤。
网络综合布线考试试题及答案一、选择题(每题2分,共40分)1. 下列哪种类型的电缆通常用于室内布线?A. 同轴电缆B. 双绞线C. 光纤D. 无线信号答案:B2. 在网络综合布线中,下列哪项不是传输介质?A. 双绞线B. 光纤C. 无线电波D. 网络交换机答案:D3. 下列哪种网络标准定义了10Base-T以太网?A. IEEE 802.3B. IEEE 802.11C. IEEE 802.5D. IEEE 802.1Q答案:A4. 在网络综合布线中,下列哪种设备用于连接不同网络段?A. 路由器B. 交换机C. 集线器D. 网桥答案:C5. 下列哪种网络设备用于连接多个网络,并进行数据包转发?A. 路由器B. 交换机C. 集线器D. 网桥答案:A6. 在网络综合布线中,下列哪种电缆具有最高的传输速率?A. 双绞线B. 同轴电缆C. 光纤D. 无线信号答案:C7. 下列哪种网络标准定义了100Base-T以太网?A. IEEE 802.3B. IEEE 802.11C. IEEE 802.5D. IEEE 802.1Q答案:A8. 在网络综合布线中,下列哪种设备用于连接多个网络,并进行数据包过滤?A. 路由器B. 交换机C. 集线器D. 网桥答案:B9. 下列哪种网络设备用于连接多个网络,并进行数据包转发和路由选择?A. 路由器B. 交换机C. 集线器D. 网桥答案:A10. 下列哪种网络标准定义了1000Base-T以太网?A. IEEE 802.3B. IEEE 802.11C. IEEE 802.5D. IEEE 802.1Q答案:A二、填空题(每题2分,共20分)1. 在网络综合布线中,通常将网络设备分为______和______两大类。
答案:传输介质、网络设备2. 双绞线分为______和______两种类型。
答案:屏蔽双绞线、非屏蔽双绞线3. 在网络综合布线中,下列设备分别属于哪一类:交换机(______)、路由器(______)、集线器(______)。
网络综合布线技能竞赛设计题模拟试卷第一套本赛项总分100分,总分乘以30%即为整个竞赛的单项累积分数,竞赛时间为1小时。
设计竞赛需使用Microsoft VISIO或AUTOCAD软件,根据组委会提供的工程需求环境,结合国标GB50311-2007规范进行相关设计。
竞赛试题内容由参赛队三位选手自行分工完成。
所有图纸需要在右下角适当位置注明设计者(参赛队和选手编号组成)。
综合布线案例需求项目名称:某大楼综合布线系统工程项目需求信息:某大楼分三层;楼长50m,楼宽25 m,楼层高4 m。
现需对大楼综合布线系统进行设计,采用的布线系统性能等级为6类非屏蔽(UTP)系统。
其中一层60个信息点,二层50个信息点,三层16个信息点。
1、工作区:全部采用6类信息模块,每个信息点采用双口信息面板设计,其中左边为网络点,右边为语音点。
安装方式采用明装底盒固定。
工作区网络跳线采用2米六类跳线,语音跳线采用2米2芯RJ11跳线。
2、配线子系统:水平电缆为4对六类UTP双绞线、安装方式为明装PVC线槽布线。
3、干线子系统:语音采用25对大对数电缆,数据采用6芯多模室内光缆。
4、设备间/配线间:水平配线架(语音、数据)全部选择六类24口配线架,语音垂直干线配线架选用100对110型配线架,数据垂直干线配线架采用ST 24口光纤配线架。
5、布线产品品牌为“VCOM”。
6、设备间(BD)位于二楼离电缆井5米,一楼设置配线间(FD)离电缆井5米,三楼采用无主干设计。
7、垂直干线线缆的计算方法:每层垂直线缆长度(m)=(距BD的楼层数×层高+电缆井至BD距离+端接容限(光纤10 m,双绞线6 m))×每层需要根数,总垂直干线线缆长度等于各楼层垂直线缆长度之和。
8、设计方案不考虑冗余设计。
一.综合布线系统图绘制(35分)图纸采用A4页面设计,A4纸张打印输出,制作综合布线系统图并且输出JPG文件保存至以参赛队号命名桌面文件夹,文件名:某大楼综合布线系统图。
网络综合布线考试试题及答案网络综合布线考试试题及答案一、选择题1、在网络综合布线中,以下哪种线缆类型是最常用的? A)CAT 3 B)CAT 5e C)CAT 6 D)CAT 7 答案:B)CAT 5e CAT 5e 是目前最常见的网络线缆类型,支持1000BASE-T 和100BASE-TX 标准。
2、下列哪种接口类型是最常用的网络接口类型? A)RJ-45 B)SC C)LC D)FC 答案:A)RJ-45 RJ-45 是最常见的网络接口类型,用于连接计算机和网络设备。
3、在网络综合布线中,以下哪种传输介质的传输速度最快? A)双绞线 B)同轴电缆 C)光纤 D)无线答案:C)光纤光纤传输速度最快,可以达到Gbps 的速度。
双绞线和同轴电缆的速度较慢,而无线的速度则受到信号强度和干扰的影响。
4、下列哪种设备可以在不进行网络布线的情况下提供网络连接? A)交换机 B)路由器 C)中继器 D)集线器答案:D)集线器集线器可以在不进行网络布线的情况下提供网络连接,它通过将多个网络设备连接到单个集线器上来实现网络连接。
交换机、路由器和中继器都需要进行网络布线。
5、在网络综合布线中,以下哪种电缆的颜色最常用于水平子系统的主干线缆? A)蓝色 B)黄色 C)绿色 D)橙色答案:A)蓝色在网络综合布线中,蓝色电缆最常用于水平子系统的主干线缆。
黄色、绿色和橙色电缆通常用于垂直子系统和设备间子系统。
二、简答题 6. 请简述网络综合布线的基本组成和各个组成部分的作用。
答案:网络综合布线的基本组成包括七个部分:工作区子系统、配线子系统、干线子系统、设备间子系统、管理子系统、建筑群子系统、测试子系统。
工作区子系统的作用是将终端设备连接到信息插座上,包括信息插座、跳线、连接器等组件。
配线子系统的作用是在工作区子系统和干线子系统之间连接设备,包括水平电缆、配线架、跳线等组件。
干线子系统的作用是在不同建筑物之间提供高速数据传输,包括干线电缆、管道、桥架等组件。
(1) 智能建筑是多学科跨行业的系统技术与工程,它是现代高新技术的结晶,是建筑艺术与( C)相结合的产物。
A.计算机技术B.科学技术C.信息技术D.通信技术(2) 下列哪项不属于综合布线的特点。
( A)A.实用性B.兼容性C.可靠性D.先进性(3) 目前所讲的智能小区主要指住宅智能小区,根据国家建设部关于在全国建成一批智能化小区示范工程项目,将智能小区示范工程分为3种类型,其中错误的是( D)。
A.一星级B.二星级C.三星级D.四星级(4) 中国国家标准YD/T926-2001《大楼通信综合布线系统》分为下列几个部分,其中哪个不属于该标准。
( D)A.YD/T926.1-2001《大楼通信综合布线系统第1部分:总规范》B.YD/T926.2-2001《大楼通信综合布线系统第2部分:综合布线用电缆、光缆技术要求》C.YD/T926.3-2001《大楼通信综合布线系统第3部分:综合布线用连接硬件技术要求》D.YD/T926.4-2001《大楼通信综合布线系统第4部分:综合布线用验收要求》(5) 综合布线要求设计一个结构合理、技术先进、满足需求的综合布线系统方案,下列哪项不属于综合布线系统的设计原则。
(A )A.不必将综合布线系统纳入建筑物整体规划、设计和建设中B.综合考虑用户需求、建筑物功能、经济发展水平等因素C.长远规划思想、保持一定的先进性D.扩展性、标准化、灵活的管理方式(6) 下列哪项不属于综合布线产品选型原则。
( B)A.满足功能和环境要求B.选用高性能产品C.符合相关标准和高性价比要求D.售后服务保障(7) 工作区子系统设计时,同时也要考虑终端设备的用电需求,下面关于信息插座与电源插座之间的间距描述中,正确的是( )A。
A.信息插座与电源插座的间距不小于10cm,暗装信息插座与旁边的电源插座应保持20cm 的距离。
B.信息插座与电源插座的间距不小于20cm,暗装信息插座与旁边的电源插座应保持30cm 的距离。
《网络综合布线技术》试卷A及答案一.单项选择题(每小题有且只有一个正确的答案,每小题2分,共30分)1.综合布线的拓扑结构为()A.树型 B.环型 C.星型D.总线型2.“3A”智能建筑3A指的是()A.BA CA OA B.FA BA DAC.BA CA FA D.MA OA TA3.有线通信是利用()来充当传输导体的。
A.红外线B.铜缆或光缆C.卫星D.电磁波4.综合布线采用单独接地系统时,一般采用()。
A.混合接地体 B.人工接地体C.自然接地体 D.零线接地5.综合布线能使()、()图像设备和交换设备与其它信息管理系统彼此相连,也能使这些设备与外部通信网络相连接。
A.语音、视频 B.视频、数据C.语音、数据D.射频、视频6.制作布线标记要有()年以上保质期。
A.10 B.15 C.5 D.207.在综合布线工程中所用到的信息模块要有一定的余量,一般要占到总需求量的()。
A.7% B.1% C.3% D.5%8.以下布线方法中()不是建筑物内水平双绞线的布线方法。
A.暗道布线 B.向上牵引C.吊顶内布线 D.墙壁线槽9.人工接地体接地电阻不应大于()欧。
A.10 B.40 C.30 D.2010.下列各项不属于综合布线的特点的是( )。
A、实用性B、兼容性C、可靠性D、先进性11.智能建筑是多学科跨行业的系统技术与工程,它是现代高新技术的结晶,是建筑艺术与( )相结合的产物。
A、计算机技术B、科学技术C、信息技术D、通信技术12.TIA/EIA-568-A标准要求综合布线系统的有效寿命要满足( )。
A、3~5年以上B、5年以上C、10年以上D、15~20年以上13.常见的62.5/125μm多模光纤中的62.5μm指的是()。
A.纤芯外径B.包层后外径C.包层厚度D.涂覆层厚度14.在管理子系统的管理方式中,可分为单点管理和双点管理,以下可不采用双点管理的网络有( )。
A、大学的校园网络B、小型局域网C、中等规模的局域网D、大型局域网15.下列说法不正确的是()A.综合布线系统工程的验收贯穿了整个施工过程B.布线系统性能检测验收合格,则布线系统验收合格C.竣工总验收是工程建设的最后一个环节D.综合布线系统工程的验收是多方人员对工程质量和投资的认定二.多选题(不选、少选、错选均不得分,每小题3分,共15分)1.配线子系统缆线可采用()。
中等职业学校技能大赛
网络综合布线工程技术技能竞赛试卷
注意:竞赛时间: 180分钟 满分: 1000分 竞赛组编号: 注意事项:请仔细通读题目全文,再进行答题,未尽事宜,请通过上下文分析得到。
第一部分 工程设计项目(300分)
某企业在旧楼改造中,欲对原有线路进行改造。
该楼层的建筑结构、规划布局如图1所示。
实际图形参见“建筑平面图.dwg ”(或“建筑平面图.vsd ”)。
请根据要求进行网络综合布线系统工程设计。
设计要求:普通办公座位按每个位置1只语音点、1只数据点布置。
会议室布置2只数据点。
1. 信息点点数统计表(50分)
完成数据信息点点数统计表的绘制,A4幅面。
2. 系统设计(160分)
请按照GB50311-2007《综合布线系统工程设计规范》,合理设计下列各个子系统。
首先参赛选手将“建筑平面图.dwg ”(或“建筑平面图.vsd ”)以竞赛组编号重新命名保存后开始设计,并按照下面的规定的颜色表示各个子系统。
要求直接在附图中添加,完成设计后保存。
1) 设备间子系统位置、机柜规格和数量,要求用橙色表示(40分)。
2) 管理子系统位置、机柜规格和数量、要求用黄色表示(40分)。
3) 水平子系统布线路由、材料规格和数量,要求用蓝色表示(40分)。
4) 工作区子系统,要求用紫色表示(40分)。
3. 材料统计表(90分)
请按照设计图纸绘制该综合布线系统工程材料统计表,要求规格齐全、数量正确、辅料合适。
A4幅面。
第二部分 工程安装项目(650分)
4. 完成4根网络跳线制作和线对测试(20分)
制作4根网络跳线,其中2根为568A 直通线,2根为
交叉线,每根长600mm (每根5分)。
要求每根跳线长度正确(1分),线序正确(1分),压
接护套到位(1分),剪掉双绞线中的牵引线(1分),线标清楚(1分)。
5. 完成水平链路连接与测试(120分) 给定设备材料若干,要求使用568B 线序完成2组数据女
卫
男卫会议室 图1 建筑平面图 壁挂式机柜TP TO T P T O 数据语音语音数据干线语音数据
图2 链路连接
和2组语音的链路连接。
安装位置参考图2。
布线和端接路由:干线→壁挂式机柜→信息点。
要求机柜安装正确(4分),配线架安装正确(3分),信息点安装规范(3分),每根线路布线路由正确(2分),材料选取正确(2分),每段双绞线长度合适(3分),每个端接处拆开双绞线长度合适(3分),端接线序正确(3分)。
6. 完成复杂永久链路和模块端接(270分)
要求完成6组复杂永久链路布线和模块端接,按照568B
标准端接。
(每组链路45分)。
每组包括
3根跳线和端接6次,其中包括5对连接块端接4次,RJ45
头端接1次,RJ45模块端接1次。
布线和端接路由:压线实验仪器5对连接块上层→网络配线架RJ45
口和模块→通信跳线架连接块下层和上层,具体链路按图3所示。
要求每段双绞线长度合适(3分),两端线标正确(3分),每个端接处拆开双绞线长度合适(3分),8芯线位置合适(3),端接线序正确(3分)。
7. 完成复杂永久链路模块端接和测试(180分)
完成4组复杂永久链路布线和模块端接,按照568B 标准端接。
(每组
链路45分)。
每组包括3根跳线和端接6次,其中包括5对连接块端接2次,RJ45
头端接3次,RJ45模块端接1次,每段缆线长度合适。
具体链路按图4所
示。
布线和端接路由:测试实验仪器RJ45口→网络配线架RJ45口和模块
→通信跳线架连接块下层和上层--测试实验仪器RJ45口。
要求每段双绞线长度合适(3分),两端线标正确(3分),每个端接处
拆开双绞线长度合适(3分),8芯线位置合适(3),端接线序正确(3分)。
8. 编制链路端口编号表(60分) 分别编制第5、6、7题链路端口编号表(每题的编号表20分)。
要求每个端口编号表为1张A4幅面,端口与编号对应正确、完整,表格符合
工程规范,并标注竞赛组编号。
第三部分 工程管理项目(50分)
9. 竣工资料(30分)
竣工资料包括点数统计表(4分)、设计图纸(4分)、材料统计表(4分)、端口编号表(4分)、施工总结(10分)。
要求文档排版整齐规范(3分),竞赛组编号明显(1分)。
10. 施工管理(20分)
现场设备、材料、工具、包装材料堆放整齐、有序,文明施工(20分)。
图3
图4。
