爱犬WBA 2K素色漆色母本产品为双组份亚加力面漆，具有良好的丰满度及光泽度，其漆膜坚实、操作方便，耐候性好、无须加喷清漆覆盖，本品素色漆具备完善的色母系列可调配出各种汽车的颜色及修补色。
施工方法：产品配比：2K素色漆：固化剂W4300慢干/4200标准/4100快干：W100标准稀释剂2 ： 1 ：15-20%固化剂选用：W4300固化剂：250C以上全车喷; W4200固化剂：250C以下全车喷，W4100固化剂：冬天或局部修补。
W3300慢干固化剂，3200标准固化剂，3100快干固化剂也能用于WBA的清漆及2K素色漆，使用方法相同，但硬度与上述配套固化剂稍有区别。
施喷方法：喷2道，厚度50微米每层喷涂相隔5-10分钟。
干燥时间：烤房：喷完后等15-20分钟再加温600C/30分钟自干：8-10小时可使用W801 2K胶浆WBA面漆光泽度已非常好,如想再提高一些光泽度,可在2K 面漆中加入10%的W801胶浆,但不可超量加入。
爱犬WBA W718清漆本品为2K中固型高亮亚加力清漆，具有优良的丰满度、硬度及光泽度，本品流平性及耐候性良好、快干、易于操作，适应于各种不同施工条件的大小面积修补或全车喷涂。
施工方法：产品配比：W718清漆：固化剂W2038慢干/W2048标准/W2039快干：W100稀释剂2 ： 1 ：15-20%施喷方法：喷2道，厚度50微米，每道喷涂相隔5-10分钟干燥时间：烤房：喷完等10-15分钟再加温烤30-40分钟/600C自干：8-10小时可使用。
固化剂选用：W2038固化剂:250C以上全车喷；W2048固化剂:250C以下全车喷；W2039固化剂:局部修补爱犬WBA W716清漆本品为2K高亮亚加力清漆，具有良好的丰满度及光泽度，本品流平性及耐候性良好，快干，易于操作，适应于各种不同施工条件的大小面积修补或全车喷涂。
施工方法：产品配比：W716清漆：固化剂W4300慢干/4200标准/4100快干：W100标准稀释剂2 ： 1 ：15-20%固化剂选用：W4300固化剂：250C以上全车喷；W4200固化剂：250C以下全车喷；W4100固化剂：冬天或局部修补。
W3300慢干固化剂，3200标准固化剂及3100快干固化剂也能用于WBA的清漆及2K素色漆，使用方法相同，但硬度与上述配套固化剂稍有区别。
施喷方法：喷2道，厚度50微米，每层喷涂相隔5-10分钟。
干燥时间：烤房：喷完后等10-15分钟再加温600C/30分钟自干：8-10小时可使用爱犬WBA W801 2K胶浆本品为无色胶浆，添加于2K素色漆中可提高漆膜的光泽度，但加入量控制在10-15%，过量加入会影响油漆遮盖力。
爱犬WBA W250银粉胶浆本品为无色树脂，用于改善1K银粉的排列及分布，混入银粉漆后，使银粉漆更易于喷涂操作。
爱犬WBA W010 1K塑料底漆本品为1K透明状塑料底漆，作为油漆的粘合促进剂喷涂在各种汽车的塑料件上（玻璃纤维钢除外），可令各种底漆及面漆牢固地附着在塑料件上。
施工方法：无需加稀释剂直接喷在塑料件上，喷2层厚度3-5微米，喷本品后30分钟至4小时之内直接喷底漆和面漆。
爱犬WBA W2370催干添加剂本品为无色透明液状剂，用于添加在2K油漆（素色漆或清漆）中，在冬天没有加温烘烤的低温工作条件下可加快漆膜的干燥时间，通常加入量是2K油漆的2-3% 。
注意：不宜与快干固化剂一起使用或加入过量，否则会影响漆膜的光泽度及附着力。

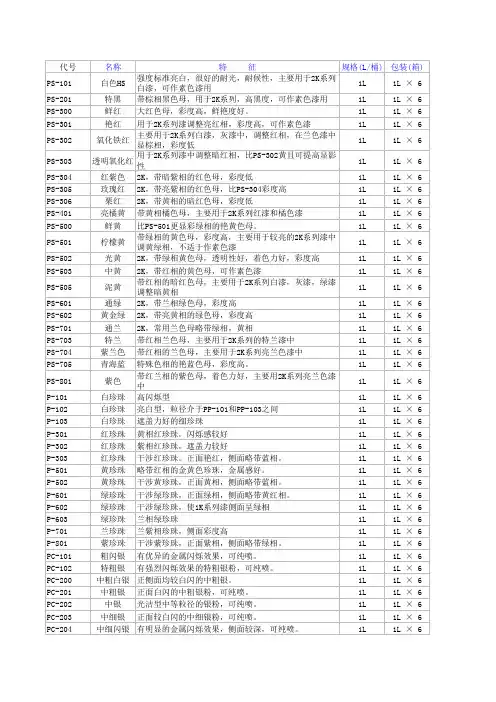

爱犬WBA 1K色母（银粉、珍珠）本品为单组份丙烯酸树脂与颜料、银粉或珍珠色母调配而成，其中银粉立体与原厂车相同，颗粒分布均匀，易于操作；而珍珠则具有不同角度呈现不同色泽的幻彩效果。
1K面漆色母混合后具多层膜表现，耐候性良好，在加盖WBA清漆后，漆膜光泽度高、耐候性强、流平性好，适用于各种爱犬系列产品底漆，具有完善的1K色母可调配各种汽车的颜色及修补色。
施工方法：为提高银粉的排列及分布效果，可在银粉中加入10-20%（视颜色而定）的WBA银粉胶浆。
产品配比：WBA 1K银粉/珍珠漆：W150快干稀释剂1 ： 1施喷方法：银粉漆喷3道，珍珠漆：3-4道，施喷时须调低喷枪气压薄喷，每层相隔5-10分钟。
喷完银粉后须在20分钟至2小时之内喷清漆，喷清漆前须先用抹尘布轻擦油漆表面。
爱犬WBA W940 4:1环氧防锈附着绿底漆本品为双组份草绿色环氧底漆，采用改性环氧树脂为基料，漆膜有优良的附着力。
具有耐水、耐酸、碱、盐等介质侵蚀的良好特性。
防锈、防腐蚀性能良好可用于各种金属如钢、铁、铝、铜、铝合金、镀锌板以及玻璃纤维钢表面做防锈附着性的底漆。
适用于汽车车身大面积裸金属及各种相关工艺用途。
产品混合：W940底漆：W941固化剂：W194专用稀释剂重量混合配比4：1：20-30%或适量施喷方法：先用P80-180（若不需刮灰就用180-320号）号砂纸打磨表面，喷防锈底漆前先用W6800除油去蜡水清洁喷涂表面然后喷上WBA940 4：1 2K防锈附着底漆，本工序主要作用是防锈与增强油漆附着力，通常喷2-3道。
干燥时间：常温3-4小时，烤房（30-40分钟/600C）干燥后打磨用P180砂纸（若不需刮原子灰的表面就用320-400#磨砂纸）。
注意：本品在配漆及涂装过程严禁与水、酸、碱、醇、胺等化学物接触，以免出现不良效果。
本品配入固化剂后须在1小时内用完，否则不能使用。
固化剂选用：本品须配W941中浓底漆固化剂。
工具清洗：必须用194专用稀释剂。
爱犬WBA W960 4：1中涂漆本品为2K高固含量丙烯酸树脂中层漆，对各种原子灰具有良好的填充性，附着力、打磨性，并可对前道涂层起到填充和封底的作用，有效防止面漆涂层的吸收，提高整体漆膜的鲜艳性，并能促进金属漆铝粉的定向排列。
本品与面漆附着力强、硬度高，抗石击等物理性质良好，具有耐水，耐化学品的性能，适用于喷涂面漆或金属漆前作中间涂层。
产品混合：W960中涂漆：W961固化剂：W100稀释剂容积混合配比3：1：20-30%或适量.重量混合配比4：1：20-30%或适量施工方法：先用320-400#砂纸把底层打磨后，再用600号砂纸作细处理，然后施喷W960中涂漆喷2-3道，厚度50-150微米，每层喷涂相隔10-15分钟。
干燥时间：常温自干（250C）3-4小时，加温600C烘30-40分钟。
爱犬WBA 稀释剂W100标准稀释剂在150C -250C范围内配套不同干燥速度的固化剂使用。
W150快干稀释剂用于银粉喷涂效果更佳，同时也用于2K油漆在气温1 5℃以下调整漆膜干燥速度使用。
W200慢干稀释剂用于 25℃以上气温环境整车喷涂，仅适用于2K油漆。
爱犬WBA W3088哑光剂本品为无色树脂，混入到2K素色漆或清漆中能令漆膜光泽度减退而具有哑光效果说明：①建议如果未掌握好哑光剂的加入份量，最好逐步加入。
②哑光剂与固化剂的配比是4：1，所以固化剂的加入量应按2K油漆与消光剂的份量分别来配比。
爱犬WBA W0333脱漆水本品为挥发性极强的产品，用于溶解脱除残旧的汽车漆膜，但注意金属表面脱漆后必须作防锈处理。
施工方法：无须加入任何稀释剂，在漆膜表面涂（浸）上脱漆水稍等几分钟便可把漆膜铲除。
脱漆后金属表面必须重做防锈处理才可施工重新喷涂。
爱犬WBA W6800除油去蜡水本品为无色透明液状剂，用于喷涂施工前清洁喷涂物表面，能有效除去油污，矽力康（车蜡残留物）等对喷涂造成不良影响的有害物质，保证喷涂的效果。
爱犬WBA W191 2K接口水本品用于2K油漆（素色漆、清漆）的局部修补部位新与旧漆膜的接口淡化之用。
施工方法：用油漆在修补部位先喷涂好，然后把喷壶中用剩的油漆以1：1比例混合接口水在接口部位往外围淡化，然后把该些稀释过的油漆倒去一半，再用接口水1：1第二次稀释混合后往修补外围更大范围施喷，如此操作可有效减少修补痕迹及轻微色差，等油漆干燥后再局部抛光。
爱犬WBA W287 高级原子灰本品为双组份优质聚脂原子灰，具有爽滑细腻的质感，易于摊铺。
调刮性能良好，附着力强具有很好的耐温性（灰体完全干固后达1800C ）可涂刮于多种金属板材如铝板、电解板、镀锌板、生铁、铸钢、玻璃钢上，适用于汽车制造或维修，精密仪器、乐器、玻璃钢工业的表面填平。
施工方法：先把金属表面打磨并除锈去油，用2%的固化剂与灰混合均匀进行涂刮，在常温下混合的原子灰需在7-10分钟用完，每次涂刮的灰层不宜过厚，如金属凹位太深宜做钣金矫平及分多层涂刮。
打磨时间：常温下水磨在深刮后15-20分钟进行，干磨在50分钟-1小时进行以不粘砂纸为准。
爱犬WBA M298原子灰本品为双组份聚脂原子灰，具有细腻、爽滑的质感，本品易于摊铺，调刮性能良好，柔韧性好，易打磨，附着力强，适用于汽车维修及制造，机械工业及玻璃钢制造业。
施工方法：先把金属表面打磨并除锈去油，用2%的固化剂与灰混合均匀进行涂刮，在常温下混合的原子灰需在7-10分钟用完，每次涂刮的灰层不宜过厚，如金属凹位太深宜做钣金矫平及分多层涂刮。
打磨时间：常温下水磨在涂刮后15-20分钟进行，干磨在50分钟-1小时进行以不粘砂纸为准。
爱犬WBA W3301 2K填眼灰本品为 2K聚酯原子灰，灰度细腻，施工性能优越，对原子灰的砂眼有良好的填充性。
本品干燥速度快，打磨性好，并具有良好的附着力，适用于原子灰表面的砂眼，针缩孔等缺陷的填平与修饰。
施工方法：加入2%固化剂用灰刀调匀便可涂刮。
