下载文档原格式
钨钢的牌号及化学成分
钨钢是一种高硬度、高强度的合金钢，由于其优异的机械性能和化学稳定性而被广泛应用于工业领域。
在不同的应用场合中，钨钢的牌号和化学成分也有所不同。
在本文中，我们将介绍一些常见的钨钢牌号及其化学成分。
1. W18Cr4V
W18Cr4V是一种高速钢，由18%的钨、4%的铬、4%的钒以
及适量的碳、硅、锰等元素组成。
这种钨钢具有高硬度、高强度、高温强度和耐磨性等优点，适用于制造刀具、模具和轴承等高质量的机械零件。
2. W6Mo5Cr4V2
W6Mo5Cr4V2是一种高速钢，由6%的钨、5%的钼、4%的铬、2%的钒以及适量的碳、硅、锰等元素组成。
这种钨钢具有高
硬度、高强度、高耐热性和耐磨性等优点，适用于制造高速切削工具和模具等。
3. W-Ni-Fe合金
W-Ni-Fe合金是一种高密度合金，由90-97%的钨、2-7%的镍
和1-3%的铁组成。
这种钨钢具有极高的密度和抗腐蚀性能，
适用于制造核反应堆中的反射器和吸收材料等。
4. WCo合金
WCo合金是一种超硬合金，由钨和钴组成。
这种钨钢具有极高的硬度和耐磨性，适用于制造切削工具、矿山工具和机械零件等。
总之，钨钢作为一种优异的合金材料，在工业领域中有着广泛的应用前景。
不同牌号和化学成分的钨钢可以满足不同场合下的需求，为工业生产提供了重要的支撑。
SBV3钢板规格明细，SBV3日标容器钢板，SBV3NSR钢板切割
SBV3属于日标容器板，常常被用于锅炉和压力容器的锰钼钢和锰钼镍钢板。
SBV3钢板执行标准：执行日标JIS G3119标准
SBV3钢板库存：#舞阳孙凡#
SBV3钢板化学成分
SBV3钢板碳含量C：≤0.2
SBV3硅含量Si：≤0.13-0.45
SBV3钢板锰含量Mn：≤0.90-1.65
SBV3钢板磷含量P：≤0.035
SBV3钢板硫含量S：≤0.035
SBV3钢板厚度延伸可做‘z15、z25、z35’
SBV3钢板形状、尺寸、重量及允许偏差：SBV3钢板的形状、尺寸、重量及其允许偏差执行JIS G 3193，但是钢板的长度及切边宽度的允许偏差，按除IS G 3193的允许偏差A特别规定的之外。
SBV3广泛应用于石油、化工、电站、锅炉等行业，用于制作反应器、换热器、分离器、球罐、油气罐、液化气罐、锅炉汽包、液化石油气瓶、水电站高压水管、水轮机蜗壳等设备及构件。
SBV3钢板规格明细：
SBV3 10*2500*12000
SBV3 12*2500*12000
SBV3 15*2500*12000
SBV3 16*2500*12000
SBV3 20*2500*12000
SBV3 30*2500*12000
SBV3钢板切割，SBV3钢板数控切割，SBV3钢板等离子切割，SBV3钢板激光切割
可定轧钢板牌号明细：
工程机械用高强结构钢
耐磨钢
管线用钢
桥梁结构用钢
水电用钢
核电用钢。
9%Ni钢的焊接分析9%Ni钢属于低碳马氏体型低温钢，具有良好的低温韧性，良好的焊接性能以及其他特殊性能。
在焊接9%Ni钢时可能遇到的主要问题是焊接接头的低温韧性差、焊接裂纹、电弧的磁偏吹等。
为了更好的焊接这种钢材，消除或减弱这种问题的产生，我们选择了低温韧性好，强度较高的Ni基型焊条ENiCrMo-6，ERNiCrMo-3焊丝和相匹配的焊剂。
1、焊接工艺研究9%Ni钢主要作为液化天然气（-165℃）或者液氮（-196℃）的低温容器用钢而被世界各国普遍采用。
9%Ni钢有三种热处理供货状态：NNT（双正火+回火）、QT（淬火+回火）、IHT （两相区淬火+回火）。
9%Ni钢淬火后组织为板条状低碳马氏体，具有良好的强韧性；9%Ni 钢正火后的组织处低碳马氏体外，还会出现贝氏体，9%Ni钢的回火温度一般为550~580℃，此时在马氏体板条间析出含Ni的铁素体及部分弥散分布的逆转奥氏体，因而使钢具有了良好的低温韧性。
QT供货状态下的化学成分及力学性能如下：1.1焊接接头的低温韧性焊接接头的低温韧性问题可能出现在焊缝金属、熔合区和粗晶区中。
焊缝金属的低温韧性主要与采用的焊接材料的类型有关。
熔合区的低温韧性与所出现的脆化组织有关，贝氏体和富合金马氏体的出现导致熔合区的硬度升高。
粗晶区的韧性主要取决于焊接热输入和焊后的冷却速度。
1.2焊接热裂纹采用Ni基材料焊接9%Ni钢时都可能产生热裂纹。
在焊缝区可能产生弧坑裂纹、高温失效裂纹和液化裂纹。
在熔合区中可能出现纤维疏松。
要消除这些裂纹，最根本的办法就是减少有害杂质元素，采用正确的收弧技术并配合适当的打磨处理。
1.3电弧的磁偏吹焊接9%Ni钢时易发生电弧的磁偏吹。
为消除磁偏吹，应控制9%Ni钢的剩磁在5×10-3T 以下。
选择交流的焊接电源、避免大电流的碳弧气刨以及采用磁铁排磁等方法都可以有效消除磁偏吹。
2、焊接实验2.1焊前处理由于9%Ni钢焊接热裂纹的影响因素主要是有害杂质元素S、P的侵入，因而焊前破口两侧及边缘20mm范围内必须进行仔细的清理和打磨。

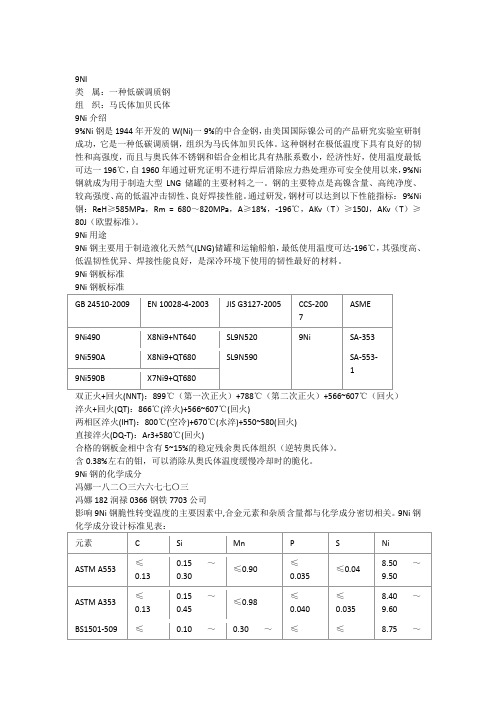

9NI类属：一种低碳调质钢组织：马氏体加贝氏体9Ni介绍9%Ni钢是1944年开发的W(Ni)一9%的中合金钢，由美国国际镍公司的产品研究实验室研制成功，它是一种低碳调质钢，组织为马氏体加贝氏体。
这种钢材在极低温度下具有良好的韧性和高强度，而且与奥氏体不锈钢和铝合金相比具有热胀系数小，经济性好，使用温度最低可达一196℃，自1960年通过研究证明不进行焊后消除应力热处理亦可安全使用以来，9%Ni 钢就成为用于制造大型LNG储罐的主要材料之一。
钢的主要特点是高镍含量、高纯净度、较高强度、高的低温冲击韧性、良好焊接性能。
通过研发，钢材可以达到以下性能指标：9%Ni 钢：ReH≥585MPa，Rm = 680～820MPa，A≥18%，-196℃，AKv（T）≥150J，AKv（T）≥80J（欧盟标准）。
9Ni用途9Ni钢主要用于制造液化天然气(LNG)储罐和运输船舶，最低使用温度可达-196℃，其强度高、低温韧性优异、焊接性能良好，是深冷环境下使用的韧性最好的材料。
9Ni钢板标准淬火+回火(QT)：866℃(淬火)+566~607℃(回火)两相区淬火(IHT)：800℃(空冷)+670℃(水淬)+550~580(回火)直接淬火(DQ-T)：Ar3+580℃(回火)合格的钢板金相中含有5~15%的稳定残余奥氏体组织（逆转奥氏体）。
含0.38%左右的钼，可以消除从奥氏体温度缓慢冷却时的脆化。
9Ni钢的化学成分冯娜一八二〇三六六七七〇三冯娜182润禄0366钢铁7703公司影响9Ni钢脆性转变温度的主要因素中,合金元素和杂质含量都与化学成分密切相关。
9Ni钢化学成分设计标准见表：各合金元素的影响：C ——碳化物析出会造成孔蚀，一般控制在<0.08%；Mn——奥氏体相稳定化元素，提高耐磨性及氮的固容量；Si——有助于高温耐高温氧化及耐酸蚀性能；Ni——稳定化元素，减轻脆性并改善机械性能，增强耐酸能力。
06Ni9DR/ 06Ni9DR化学成分/06Ni9DR力学性能
一、06Ni9DR材质简介：
06Ni9DR是-196℃级低温压力容器钢板。
以其良好的耐低温冲击性能，和极低的受热形变系数，而被广泛应用于LNG船舶，和LNG储运工程。
同系列牌号有08Ni3DR(3.5
镍)08Ni5DR（5镍），和06ni9dr（俗称9镍钢）。
二、06Ni9DR材质：06Ni9DR化学成分，06Ni9DR力学性能
06Ni9DR低温容器用钢板 06Ni9DR，一般叫其9Ni或9镍钢，对应国外牌号是SA553、SA353、9Ni ，国内舞阳钢厂生产。
三、06Ni9DR执行标准：06Ni9DR化学成分，06Ni9DR力学性能
GB24510-2009 低温压力容器用9%Ni钢板探伤执行 JB/T4730.3-2005 承压设备无损检测
四、06Ni9DR交货状态：06Ni9DR化学成分，06Ni9DR力学性能
钢板以离线淬火+回火的调质热处理状态交货.为提高钢的韧性也可以进行中间热处理（二次淬火），对厚度不大于 12mm 的钢板也可以两次正火加回火状态交货，钢板的回火温度不低于 540℃。
06ni9dr材料标准06ni9dr材料标准简介：06ni9dr是一种具有优异耐蚀性和机械性能的耐酸不锈钢材料。
它主要由镍、铁和铬组成，添加了适量的钼、钛等元素。
06ni9dr材料标准规定了其化学成分、力学性能、加工性能、热处理工艺、检测方法等方面的要求。
以下将对06ni9dr材料标准进行详细介绍。
一、06ni9dr材料标准的化学成分要求根据06ni9dr材料标准，其化学成分的要求如下：1.镍（Ni）的质量分数应在5.5%~8.0%之间。
2.铁（Fe）的质量分数应不少于70.0%。
3.铬（Cr）的质量分数应在16.0%~18.0%之间。
4.钼（Mo）的质量分数应不超过0.75%。
5.钛（Ti）的质量分数应不超过0.30%。
6.硅（Si）、锰（Mn）、铜（Cu）、磷（P）和硫（S）等杂质的含量应符合国家标准要求。
二、06ni9dr材料标准的力学性能要求根据06ni9dr材料标准，其力学性能的要求如下：1.屈服强度（σ0.2）应不低于195 MPa。
2.抗拉强度（σb）应不低于515 MPa。
3.延伸率（δ）应不低于35%。
4.冲击韧性（AKV）应不低于50 J/cm²。
三、06ni9dr材料标准的加工性能要求根据06ni9dr材料标准，其加工性能的要求如下：1.热加工温度范围应在1150℃~900℃之间。
2.冷加工时，应采取适当的加工硬化措施。
四、06ni9dr材料标准的热处理工艺要求根据06ni9dr材料标准，其热处理工艺的要求如下：1.固溶退火温度应在1120℃~1140℃之间，保温时间为2小时。
2.冷却方式应采用空冷或水冷。
五、06ni9dr材料标准的检测方法要求根据06ni9dr材料标准，其检测方法的要求如下：1.化学成分检测应采用化学分析法。
2.力学性能检测应采用拉伸试验、冲击试验等方法。
3.显微组织检测应采用金相显微镜观察法。
六、06ni9dr材料标准的应用领域06ni9dr材料具有耐高温、耐腐蚀、低磁性等特点，广泛应用于石油、化工、制药、食品等工业领域。
X7Ni9（06Ni9DR)（Sa553)简介X7Ni9随回火温度升高，钢中逆转变奥氏体含量增多，低温冲击韧性增加，同时基体组织得到净化，强度先升后降。
580℃回火时，随保温 时间的减少，钢的强度升高，塑性、韧性降低，塑性低于标准值；QLT 热处理的最佳回火工艺为580℃×60min 。
本次修订拟增加15MnNiNbDR 、08Ni3DR 和06Ni9DR 三个牌号，15MnNiNbDR 钢具有优异的强韧性；08Ni3DR 钢板与国内多年使用的进口SA203E 钢板及ASME 标准相比，-101℃钢板及焊接接头关键技术指标，以及实物水平均达到国内领先、国际先进水平，填补了中国-100℃级低温压力装置生产技术的空白；06Ni9DR 钢板冶金质量和力学性能优良，可用于建造大型深冷储罐和压力容器，该产品关键技术指标，如磷、硫含量，断后伸长率，-196℃低温冲击功等优于美国ASMESA553标准中I 型钢板的相应指标，甚至优于国外先进标准EN10028:4中技术要求最高的X7Ni9钢板的相应指标。
1. X7Ni9机械性能:欧标的牌号，含9%NI 的钢板，主要用于低温LNG 储罐的建设，属于低温钢。
9Ni 低温钢板含镍8.5％～9.5％最低使用温度-196度。
正常厚度<30 30-50 X7Ni9 06Ni9DR SA553 屈服强度（Mpa ）(+调质) 585 575 X7Ni9 06Ni9DR SA553河南博正 X7Ni9 06Ni9DR SA553 博正定扎专线欧标 国标 美标KV 纵向冲击功 20°~ -150° 120 -170° 110 -196° 100 博正钢铁X7Ni9 06Ni9DR SA553 KV 横向冲击功 20°~ -150° 100 -170° 90 -196° 180 博正钢铁X7Ni9 06Ni9DR SA553 博正专供 188**38**29-61*23 欧标 国标 美标正常厚度（mm ） <50 博正专供 X7Ni9 06Ni9DR SA553 伸长率（+调质） 18X7Ni9 06Ni9DR SA553 河南博正 欧标 国标 美标2. X7Ni9化学成：Cr+Cu+Mo <0.5%欧标 国标 美标 C Si Mn Ni P S Mo V X7Ni9 06Ni9DR SA553 <0.1 <0.35 0.3-0.8 8.5-10 <0.015 <0.005 <0.1 <0.01 X7Ni9 06Ni9DR SA553 河南博正 1883 829 6123 全省 X7Ni9 06Ni9DR SA553 博正钢铁 供货 专线 欧标 国标 美标3. X7Ni9焊条选用什么正常厚度（mm ） <50 X7Ni9 06Ni9DR SA553RM(mpa)抗拉轻度 （+调质） 680-820 X7Ni9 06Ni9DR SA5531*8*8*3*8*29**61*2*3 全省 X7Ni9 06Ni9DR SA553对应材质 欧标 国标 美标焊条选用Ni60Gr15Mo，Ni55Gr22Mo9，Ni36Gr10Mn5Mo3，25Gr16Ni13Mn8w3，gr15ni70Mn4Mo4Nb，ok69.45焊条。
该钢焊接性能良好，但过大的热输入会导致接头粗晶区的逆转，奥氏体量减少，并出现粗大的贝氏体组织，以小热输入多道焊时，后续焊道的回火作用能使逆转奥氏体量有所增加，另外还得注意防止弧坑裂纹和氢的影响。
4. X7Ni9焊接注意事项：1)，冷裂纹的防控：a，选用含C量不高于母材的焊条b，保持坡口清洁并选用低氢焊条，焊条应注意烘干保管c，控制层间温度，选择小线量2)，热裂纹的控制，关键还是在于焊条的选择，选择融化温度区间范围小，或者偏析杂质在焊缝分布为不连续。
3)，磁偏吹的控制：a，母材消磁（钢厂出厂前控制），2，选用交流焊机40，低温韧性降低的控制：控制层间温度和线能量，可有效解决低温韧性降低的问题。
总结的焊接要点：1）SMAW焊条使用小直径的(2.5~4.0mm)，电流使用AC。
2）GMAW使用小电流，最好带脉冲。
3）SAW使用细直径焊丝(1.6~2.4mm)。
4）避免使用电磁吊具。
4）对已经磁化的，进行消磁处理。
5. GB3531-2014：GB3531-2008标准仅列有3个钢号：-40℃级的16MnDR、-45℃级的15MnNiDR、-70℃级的09MnNiDR。
GB3531-2014标准在上述3个钢号的基础上增加了15MnNiNbDR、08Ni3DR 和06Ni9DR等3个钢号。
形成了低于-20℃至-196℃的一个较为完整的低温压力容器用钢板系列。
6. 国内特材钢板：近年来，我国钢板生产厂的生产技术水平有了很大提高，低温压力容器用钢板的低温冲击功实际水平也大幅度提高，为修订GB3531-2008标准提供了依据。
GB3531-2014标准将钢板的冲击功指标作了较大提高，特别是含Ni的15MnNiDR和09MnNiDR钢板。
此前，在NB/T47009-2010《低温承压设备用低合金钢锻件》标准中已将09MnNiDR钢锻件-70℃的冲击功指标提高到60J。
GB3531-2014标准中新增加的3个钢号钢板的冲击功指标中15MnNiNbDR和06Ni9DR钢板的冲击功指标系按GB150.2-2011《压力容器第2部分：材料》标准中的相关规定。
1.3、降低各钢号的硫磷含量在GB3531-2014标准中与提高钢板冲击功指标相关联的是降低了各钢号的硫、磷含量，新增加的3个钢号中，15MnNiNbDR钢中硫、磷含量的规定同15MnNiDR和09MnNiDR，为P≤0.020%、S≤0.008%。
-100℃级的08Ni3DR和-196℃级的06Ni9DR钢中硫、磷含量有着更为严格的规定。
08Ni3DR钢中P≤0.015%、S≤0.005%。
06Ni9DR钢中P≤0.008%、S ≤0.004%。
该指标与GB150.2-2011标准中的规定相同。
7. 国内外特材对比：A. 3.5Ni(08Ni3DR):在国际上-100℃级低温压力容器用钢板均为平均含Ni量为3.5%的3.5Ni钢，ISO9328-4附录B中3.5Ni钢有3个钢号：13Ni14+NT（正火或正火加回火）、13Ni14+QT（调质）和14Ni14（正火或正火加回火）。
在美国ASTMA203标准中与上述3个钢号相对应的钢号为A203D、A203F和A203E，其中A203E使用较多。
在钢中磷含量方面，我国08Ni3DR均优于国际标准中12Ni14和14Ni14的相应规定。
在钢板的低温冲击功指标方面，08Ni3DR也远高于12Ni14和14Ni14钢板。
08Ni3DR钢板的最大厚度也大于12Ni14和14Ni14钢板的最大厚度，适用的厚度范围更广。
因此，我国08Ni3DR钢板的技术水平优于国际标准中的相应钢号。
B. 9Ni钢（06Ni9DR）：在ISO9328-4附录B中的13Ni14+QT（调质）钢板的冲击试验温度为-110℃，冲击功指标KV2≥27。
ISO9328-4附录A中的5Ni低温钢板X12Ni5主要用于制造常压储存的液化乙烯气储罐，其设计温度一般为-104℃，如果13Ni14+QT钢板-110℃的冲击功指标有较大的提高，能成功用于设计温度为-104℃的液化乙烯气储罐，则对降低储罐用钢成本、改善焊接工艺性能均是有利的。
在国际上-196℃级低温压力容器用钢板均为平均含Ni量为9%的9Ni钢。
ISO9328-4附录A 中9Ni钢有4个钢号：X8Ni9+NT640、X8Ni9+QT640、X8Ni9+QT680和X7Ni9。
上述钢板在-196℃温度下横向试样的冲击功指标相应为40、40、50J和80J。
选择冲击功指标最高的X7Ni9钢板进行对比。
ISO9328-4附录B中9Ni钢有2个钢号：X9Ni9+NT和X9Ni9+QT。
这两个钢号钢板在-196℃温度下横向试样的冲击功指标相应为34J和41J。
在钢中磷含量方面，我国均严于国际标准中X7Ni9和X9Ni9+QT的相应规定。
在钢板的低温冲击功指标方面，06Ni9DR高于X7Ni9，远高于X9Ni9+QT钢板。
因此，我国06Ni9DR 钢板的技术水平优于国际标准中的相应钢号。
8. 总结：综上所述：目前国内特材质量，性能已有质的飞越，部分材质等于或高于国际水平。
舞钢作为中国外贸出口先导指数样本企业，面对国际钢铁市场日趋激烈的竞争形势，舞钢加大市场研判力度，及时根据市场情况调整营销策略，全力扩大高端产品的国际市场占有率，并努力扩大合金结构钢、低温压力容器钢、耐磨钢等高附加值新产品出口。
凭借较高的产品质量和良好的产品形象，舞钢钢板在国内外市场享有很高声誉，目前有200多个产品替代进口，30多个品种出口美国、德国、日本等发达国家和地区。
2014年前11个月，舞钢产品先后出口到东南亚、南美洲、美国、加拿大、澳大利亚等10多个地区和国家，累计出口产品24万t，比2013年全年增长118%，出口金额近1.49亿美元。
9. 小记：河南博正钢铁贸易有限公司是舞阳钢铁公司协议直销单位，主要经营舞钢产中厚及特宽特厚钢板，常年库存有各种规格材质钢板8000余吨供客户选择，还可根据客户需求定轧各种特殊规格板材，公司下属钢板加工厂可根据用户要求切割半成品及异型件，同时可代办公路、铁路运输。
欢迎各界朋友光临惠顾！可供舞钢产品介绍：一、可供钢板规格范围：厚度8－650mm，宽度1500－4020mm，长度4000mm－17000mm，单重最大30.00吨。
根据需要还可供更大规格钢板。
二、可供钢板种类：碳素结构钢板、低合金高强度钢板、桥梁用钢板、建筑结构用钢板、造船及海上平台用钢板、锅炉及压力容器用钢板、模具用钢板、合金结构用钢板、油气输送管线用钢板、高强度高韧性钢板、耐腐蚀钢板、复合钢板等12大类、300多个国内外牌号。
三、可供探伤要求、Z15－Z35厚度方向性能要求、高强度高韧性要求等钢板。
四、可按国标、冶标、美标AISI/ASME/ASTM、日本JIS、德标DIN、法国NF、英国BS、欧洲EN、国际ISO等标准供货。
五、可供热处理工艺：控轧、正火、回火、正火加回火、调质等。
六、船板已取得DNV、ABC、GL、LR、BV、CCS、RINA、NK、KR等九国船级社认证。
质量保证体系通过ISO9001－2000标准认证。
20g、20R、16MnR、16MnDR通过国家免检产品认证。
