【CN209387673U】一种柔性送样机构【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920340166.6(22)申请日 2019.03.18(73)专利权人 宜兴中大纺织有限公司地址 214200 江苏省无锡市宜兴环保科技工业园百合场路(72)发明人 陈叶青　崔莉芳　杨昌毅　闫莉　王瑞楠　(74)专利代理机构 北京远大卓悦知识产权代理事务所(普通合伙) 11369代理人 韩飞(51)Int.Cl.D06B 1/02(2006.01)D06B 23/20(2006.01)D06B 13/00(2006.01)(54)实用新型名称一种柔软机(57)摘要本实用新型提供一种柔软机，包括柔软机本体，所述柔软机本体包括高压循环风机、进布装置、出布装置、控制组件和风道，其中，所述高压循环风机连通所述风道，所述风道内设有换向风门，所述换向风门连接所述控制组件；所述风道的一端设有计数器，所述计数器与所述控制组件相连接，所述风道的两端分别设有挡布栅格，所述挡布栅格用于阻挡所述风道中出来的织物；该柔软机通过高压循环风机连通设有换向风门的风道，通过计数器和控制组件设定换向风门变换风向的时间，使得织物在风道中往返运动并撞击中风道两端的挡布栅格上，风道中产生的高速气流牵引着织物做剧烈的抖动，从而有效的降低了织物的刚性。

权利要求书1页 说明书4页 附图1页CN 209923596 U 2020.01.10C N 209923596U权　利　要　求　书1/1页CN 209923596 U1.一种柔软机，其特征在于，包括柔软机本体，所述柔软机本体包括高压循环风机、进布装置、出布装置、控制组件和风道，其中，所述高压循环风机连通所述风道，所述风道内设有换向风门，所述换向风门连接所述控制组件；所述风道位于所述进布装置和所述出布装置之间，所述风道与所述进布装置之间设有第一储布区，所述风道与所述出布装置之间设有第二储布区；所述风道的一端设有计数器，所述计数器与所述控制组件相连接，所述计数器用于记录织物产生的米数；所述风道的两端分别设有挡布栅格，所述挡布栅格用于阻挡所述风道中出来的织物；所述控制组件通过所述计数器反馈的信号发送换向信号给所述换向风门使得织物在所述风道中往复运动。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920287521.8(22)申请日 2019.03.07(73)专利权人 高升智能设备（苏州）有限公司地址 215000 江苏省苏州市苏州吴中经济开发区越溪街道友翔路26号2幢一楼西(72)发明人 黄海忠　(51)Int.Cl.B26D 1/15(2006.01)B26D 7/26(2006.01)B26D 7/32(2006.01)B26D 7/06(2006.01)(54)实用新型名称一种柔性料片裁切装置(57)摘要本实用新型公开了一种柔性料片裁切装置，包括底板以及沿所述底板长度方向依次设置的预存储机构、裁切机构、收料机构；其中：所述预存储机构包括两相对设置的载料台，所述载料台上设有容纳槽，两载料台之间的距离能够调节；所述裁切机构包括驱动电机以及位于所述驱动电机转轴端的两裁刀，所述裁刀与所述载料台一一对应，两裁刀之间的距离能够调节；所述收料机构包括收料电机以及位于所述收料电机转轴端的收料辊筒，所述收料辊筒与所述裁刀位置对应。

本实用新型能够快速对皮带等柔性料片进行裁切处理，裁切效率高，精度高，并且无需消耗大量人力。

权利要求书1页 说明书2页 附图1页CN 209737694 U 2019.12.06C N 209737694U权　利　要　求　书1/1页CN 209737694 U1.一种柔性料片裁切装置，其特征在于，包括底板以及沿所述底板长度方向依次设置的预存储机构、裁切机构、收料机构；其中：所述预存储机构包括两相对设置的载料台，所述载料台上设有容纳槽，两载料台之间的距离能够调节；所述裁切机构包括驱动电机以及位于所述驱动电机转轴端的两裁刀，所述裁刀与所述载料台一一对应，两裁刀之间的距离能够调节；所述收料机构包括收料电机以及位于所述收料电机转轴端的收料辊筒，所述收料辊筒与所述裁刀位置对应。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920216225.9(22)申请日 2019.02.20(73)专利权人 黄山思贝乔机器人自动化设备有限公司地址 245500 安徽省黄山市黟县碧阳镇五东殿工业园(72)发明人 张正尧　程兴斌　周旭记　罗忠明　(74)专利代理机构 郑州博鳌纵横知识产权代理事务所(特殊普通合伙)41165代理人 赵环(51)Int.Cl.B65G 47/252(2006.01)B65G 43/08(2006.01)B65G 23/22(2006.01)B65G 23/04(2006.01)B65G 41/00(2006.01)(54)实用新型名称一种柔性材料输送用翻转机构(57)摘要本实用新型公开了一种柔性材料输送用翻转机构，属于柔性材料领域，一种柔性材料输送用翻转机构，包括支撑板，所述支撑板底部的四角均固定连接有支撑座，所述支撑板的顶部设置有两个水平放置的横条，两个所述横条之间的左右两侧均设置有传动辊，两个所述传动辊的正面和背面均固定连接有转轴。

当需要对柔性材料进行参数检测时，首先将第一驱动电机通电，通过转轴、第一轴承和传动辊的相互配合，带动传送带传动，进而完成柔性材料的输送和正面的检测，当柔性材料被传送带输送到两个转盘上的卡槽处时，通过压持装置可对柔性材料进行压持固定，避免在翻转的过程中发生掉落的情况，提高工作效率。

权利要求书2页 说明书5页 附图3页CN 209905824 U 2020.01.07C N 209905824U权　利　要　求　书1/2页CN 209905824 U1.一种柔性材料输送用翻转机构，包括支撑板(1)，其特征在于：所述支撑板(1)底部的四角均固定连接有支撑座(2)，所述支撑板(1)的顶部设置有两个水平放置的横条(3)，两个所述横条(3)之间的左右两侧均设置有传动辊(4)，两个所述传动辊(4)的正面和背面均固定连接有转轴(5)，两个所述横条(3)的内部对应转轴(5)均嵌设有第一轴承，所述转轴(5)均延伸至第一轴承的内部与第一轴承的内圈固定连接，背面的所述横条(3)的背面固定连接有第一驱动电机(6)，靠近所述第一驱动电机(6)一侧的转轴(5)延伸至横条(3)的背面与第一驱动电机(6)输出轴的正面固定连接，两个所述传动辊(4)上绕设有传送带(7)；所述传送带(7)的正面和背面均设置有转盘(8)，两个所述转盘(8)均位于两个横条(3)之间，两个所述转盘(8)之间设置有连接杆(9)，所述连接杆(9)的正面和背面分别与两个转盘(8)相对的一侧的轴心处固定连接，所述连接杆(9)位于传送带(7)的上方，两个所述转盘(8)上均开设有四个均匀分布的卡槽(10)，八个所述卡槽(10)的内侧壁均设置有压持装置(11)；两个所述横条(3)的顶部均固定连接有连接块(12)，正面的所述连接块(12)的正面设置有第二驱动电机(13)，所述第二驱动电机(13)输出轴的背面固定连接有第一转杆(14)，正面的所述连接块(12)的内部均嵌设有第二轴承，所述第一转杆(14)远离第二驱动电机(13)的一端贯穿第二轴承延伸至正面的横条(3)的背面与正面的转盘(8)的正面固定连接，背面的所述转盘(8)的背面固定连接有第二转杆(15)，背面的所述第二转杆(15)的内部嵌设有第三轴承，所述第二转杆(15)远离转盘(8)的一端延伸至第三轴承的内部与第三轴承的内圈固定连接。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920491384.X(22)申请日 2019.04.12(73)专利权人 山西钢合力新材料科技有限公司地址 030024 山西省太原市综改示范区太原学府园区高新街17号环能大厦14层1413室(72)发明人 徐雪峰　罗钢　黄晰萌　(74)专利代理机构 北京志霖恒远知识产权代理事务所(普通合伙) 11435代理人 申绍中(51)Int.Cl.B25J 15/00(2006.01)(54)实用新型名称一种夹持送料装置(57)摘要本实用新型公开了一种夹持送料装置，包括固定背板，所述固定背板的左侧后面预留设置有定位长槽，所述弹簧垫圈的外侧活动连接有第一固定框，所述固定背板的前面固定连接有第二固定框，所述活动夹板的右端左右分别依次安装有卡块一和凹槽一，所述固定背板的中段前面固定有连接板，所述连接板的内部从外到内依次安装有移动软垫和固定轴。

该夹持送料装置，固定背板为横向的工字型设计，有利于减小装置的使用面积，促进整个装置的安装便捷，活动夹板能够根据第一固定框前后移动的长度来进行合放，有利于活动夹板收放的灵活性，同时弹性滚轴采用硅橡胶材质，此材质具有良好的柔韧性，能够确保物料能够与其贴合稳固，保证了物料送料的平稳程度。

权利要求书1页 说明书3页 附图2页CN 209737632 U 2019.12.06C N 209737632U权　利　要　求　书1/1页CN 209737632 U1.一种夹持送料装置，包括固定背板（1），其特征在于：所述固定背板（1）的左侧后面预留设置有定位长槽（2），所述定位长槽（2）的内部从前到后依次活动安装有卡合片（3）和螺栓（4），所述固定背板（1）的左右两侧内部上端固定连接有减速机（5），所述固定背板（1）的左右两侧下端固定安装有气压泵机（6），所述气压泵机（6）的前面固定连接有弹簧垫圈（7），所述弹簧垫圈（7）的外侧活动连接有第一固定框（8），所述固定背板（1）的前面固定连接有第二固定框（9），所述第二固定框（9）的内部活动安装有活动夹板（10），所述活动夹板（10）的内部预留有弹性滚轴（11），所述活动夹板（10）的右端左右分别依次安装有卡块一（12）和凹槽一（13），所述固定背板（1）的中段前面固定有连接板（14），所述连接板（14）的内部从外到内依次安装有移动软垫（15）和固定轴（16）。

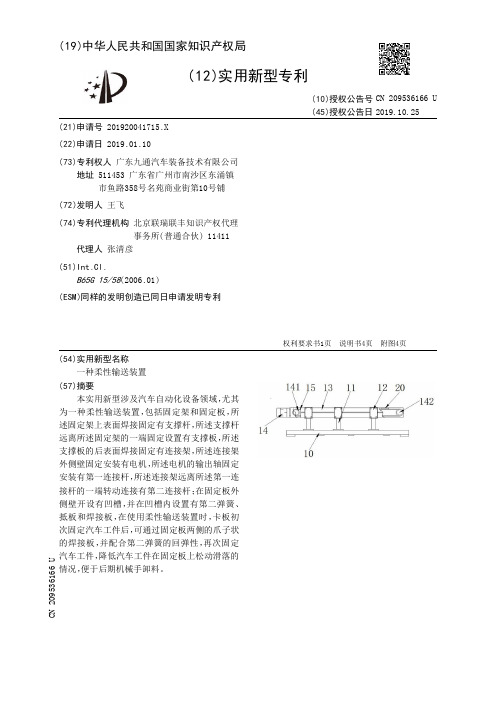

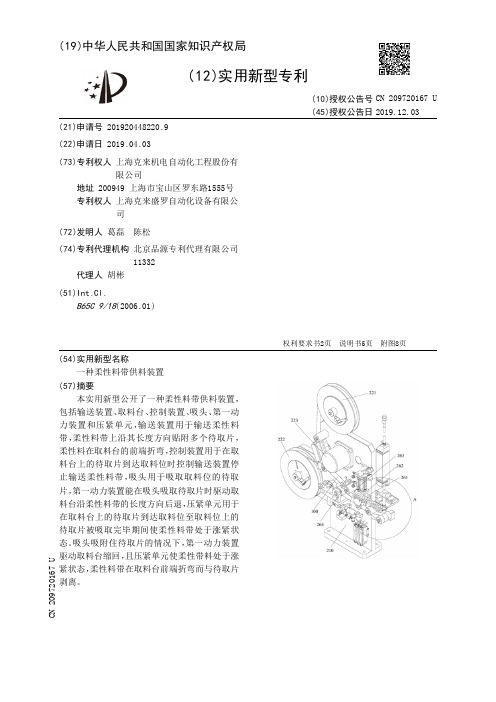

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920448220.9(22)申请日 2019.04.03(73)专利权人 上海克来机电自动化工程股份有限公司地址 200949 上海市宝山区罗东路1555号专利权人 上海克来盛罗自动化设备有限公司(72)发明人 葛磊　陈松　(74)专利代理机构 北京品源专利代理有限公司11332代理人 胡彬(51)Int.Cl.B65C 9/18(2006.01)(54)实用新型名称一种柔性料带供料装置(57)摘要本实用新型公开了一种柔性料带供料装置，包括输送装置、取料台、控制装置、吸头、第一动力装置和压紧单元，输送装置用于输送柔性料带，柔性料带上沿其长度方向贴附多个待取片，柔性料在取料台的前端折弯，控制装置用于在取料台上的待取片到达取料位时控制输送装置停止输送柔性料带，吸头用于吸取取料位的待取片，第一动力装置能在吸头吸取待取片时驱动取料台沿柔性料带的长度方向后退，压紧单元用于在取料台上的待取片到达取料位至取料位上的待取片被吸取完毕期间使柔性料带处于涨紧状态。

吸头吸附住待取片的情况下，第一动力装置驱动取料台缩回，且压紧单元使柔性带料处于涨紧状态，柔性料带在取料台前端折弯而与待取片剥离。

权利要求书2页 说明书5页 附图8页CN 209720167 U 2019.12.03C N 209720167U权　利　要　求　书1/2页CN 209720167 U1.一种柔性料带供料装置，其特征在于，包括：输送装置，其用于输送柔性料带，所述柔性料带上沿所述柔性料带的长度方向贴附有多个待取片；取料台，其位于所述柔性料带的输送路径上，所述柔性料带绕设在所述取料台上并在所述取料台的前端折弯；控制装置，其用于在所述取料台上的所述待取片到达取料位时控制所述输送装置停止输送所述柔性料带；吸头，其用于吸取位于所述取料位的所述待取片；第一动力装置，其能在所述吸头吸取所述待取片时驱动所述取料台沿所述取料台上的柔性料带的长度方向后退以将所述柔性料带和被所述吸头吸取的待取件剥离，且能在所述吸头吸取完毕后驱动所述取料台沿所述取料台上的柔性料带的长度方向伸出复位以使所述取料台的前端处于取料位；以及压紧单元，其用于在所述取料台上的待取片到达所述取料位至所述取料位上的所述待取片被吸取完毕期间使所述柔性料带处于涨紧状态。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920219308.3(22)申请日 2019.02.21(73)专利权人 合肥友高物联网标识设备有限公司地址 230000 安徽省合肥市经开区桃花工业园拓展区汤口路(72)发明人 陈文正　谢猛　张兵　(74)专利代理机构 杭州君度专利代理事务所(特殊普通合伙) 33240代理人 王桂名(51)Int.Cl.B65C 9/18(2006.01)B65C 9/26(2006.01)(54)实用新型名称一种贴标机的柔性放标装置(57)摘要本实用新型公开了一种贴标机的柔性放标装置，包括固定放卷盘和活动放卷盘，所述固定放卷盘与所述活动放卷盘均安装于放卷辊上，所述固定放卷盘与所述活动放卷盘之间形成标签放置区，所述固定放卷盘位于所述放卷辊的一端，所述放卷辊的一端连接有放卷张紧臂。

有益效果：在贴标过程中，拉簧控制所述软胶辊和所述供料张紧臂，对标签一直产生张紧力。

定位滚轮一直在固定放卷盘上转动，当贴标机加速放料时，会对标签产生较大的冲击力，会拉动软胶辊和供料张紧臂向下摆动，使夹盘导向盖内轴承会沿着夹盘导向盖内凸轮转动，带动定位棍支架在夹盘导向座内向上移动，使定位滚轮松开,降低了固定放卷盘的摩擦力，固定放卷盘会加速转动，满足标签的量。

权利要求书1页 说明书3页 附图3页CN 209600995 U 2019.11.08C N 209600995U权　利　要　求　书1/1页CN 209600995 U1.一种贴标机的柔性放标装置，其特征在于，包括固定放卷盘(1)和活动放卷盘(2)，所述固定放卷盘(1)与所述活动放卷盘(2)均安装于放卷辊(3)上，所述固定放卷盘(1)与所述活动放卷盘(2)之间形成标签放置区(20)，所述固定放卷盘(1)位于所述放卷辊(3)的一端，所述放卷辊(3)的一端连接有放卷张紧臂(12)，所述放卷张紧臂(12)上安装有调节定位装置(11)；所述调节定位装置(11)包括手调旋钮(6)、扭簧底盘(5)、扭簧(4)、夹盘导向座(8)、夹盘导向盖(9)、凸轮(18)、定位滚轮(10)、转轴(21)和定位棍支架(7)，其中，所述放卷张紧臂(12)自由端的一侧安装有所述手调旋钮(6)，所述手调旋钮(6)与所述扭簧底盘(5)配合连接，所述扭簧(4)设置于所述扭簧底盘(5)内，所述放卷张紧臂(12)的另一侧安装有所述夹盘导向座(8)，所述夹盘导向座(8)远离所述放卷张紧臂(12)的一端安装有所述夹盘导向盖(9)，所述凸轮(18)设置于所述夹盘导向盖(9)上，所述手调旋钮(6)的内侧安装有所述转轴(21)，所述转轴(21)远离所述手调旋钮(6)的一端依次贯穿所述扭簧底盘(5)、所述放卷张紧臂(12)和所述夹盘导向座(8)并连接至所述凸轮(18)，所述凸轮(18)与所述定位棍支架(7)相连接，所述定位棍支架(7)远离所述凸轮(18)的一端与所述定位滚轮(10)相连接。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920384416.6(22)申请日 2019.03.25(73)专利权人 云谷（固安）科技有限公司地址 065500 河北省廊坊市固安县新兴产业示范区(72)发明人 朱召吉　单奇　丁立薇　廖富　后红琪　赵永丰　王留洋　(74)专利代理机构 北京布瑞知识产权代理有限公司 11505代理人 孟潭(51)Int.Cl.G09F 9/30(2006.01)(54)实用新型名称一种柔性显示装置(57)摘要本实用新型提供了一种柔性显示装置，包括：柔性显示屏；弹性支撑板，用于支撑所述柔性显示屏；第一固定板，用于固定所述弹性支撑板的一部分；转轴组件，设置在所述第一固定板的一侧；以及第一传动机构，包括设置在所述转轴组件上且与所述第一固定板连接的第一转轴套，构造为当所述柔性显示屏弯折时，使得所述第一固定板向所述转轴组件靠近。

利用位移量补偿拉伸量，缓解拉伸应力，避免柔性显示屏在弯折过程中的损坏。

权利要求书2页 说明书7页 附图5页CN 209674772 U 2019.11.22C N 209674772U权　利　要　求　书1/2页CN 209674772 U1.一种柔性显示装置，其特征在于，包括：柔性显示屏；弹性支撑板，用于支撑所述柔性显示屏；第一固定板，用于固定所述弹性支撑板的一部分；转轴组件，设置在所述第一固定板的一侧；以及第一传动机构，包括设置在所述转轴组件上且与所述第一固定板连接的第一转轴套，构造为当所述柔性显示屏弯折时，使得所述第一固定板向所述转轴组件靠近。

2.根据权利要求1所述的柔性显示装置，其特征在于，还包括：第二固定板，用于固定所述弹性支撑板的另一部分；以及第二传动机构，包括设置在所述转轴组件上且与所述第二固定板连接的第二转轴套，构造为当所述柔性显示屏弯折时，带动所述第二固定板向所述转轴组件靠近：其中，所述转轴组件设置在所述第一固定板和所述第二固定板之间。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920677439.6(22)申请日 2019.05.13(73)专利权人 绵阳金能移动能源有限公司地址 621000 四川省绵阳市涪城区凤凰中路8号(72)发明人 干龙飞　陈培专　李劼　魏昌华　高翔　(74)专利代理机构 北京远大卓悦知识产权代理事务所(普通合伙) 11369代理人 贾晓燕(51)Int.Cl.B65H 19/30(2006.01)(54)实用新型名称一种柔性卷材装卸卷辅助设备(57)摘要本实用新型公开了一种柔性卷材装卸卷辅助设备，包括：用于保护导向辊的挡板；卡槽，其设置在挡板两侧，卡槽槽体呈中空结构；卡槽中通过固定器安装有L型警戒块；L型警戒块由竖直设置于卡槽中的圆柱形连接轴和挡块组成，其中，挡块水平设置于连接轴上方；对叉车臂进行高度限位的红外检测器及蜂鸣器，红外检测器和蜂鸣器安装于L型警戒块上；刻度槽，其安装于挡板上端，刻度槽内设置有定位块，且定位块位于L 型警戒块的挡块下方；运动机构，包括用于固定挡板的水平槽和与水平槽固定的两个支架，每个支架下方安装有两个滚轮。

本实用新型在柔性卷材收卷机处使用叉车进行装卷和卸卷操作的同时，可保护收卷设置和提高装卸卷的工作效率。

权利要求书1页 说明书4页 附图2页CN 209797002 U 2019.12.17C N 209797002U权　利　要　求　书1/1页CN 209797002 U1.一种柔性卷材装卸卷辅助设备，其特征在于，包括：用于保护导向辊的挡板，其下端设置有多个螺孔；卡槽，其设置在挡板两侧，卡槽槽体呈中空的圆柱形结构；卡槽中通过固定器安装有L 型警戒块，固定器为螺孔和螺钉的连接机构；L型警戒块由竖直设置于卡槽中的圆柱形连接轴和挡块组成，其中，挡块水平设置于连接轴上方；用于对叉车臂进行高度限位的红外检测器及蜂鸣器，红外检测器和蜂鸣器安装于L型警戒块上；刻度槽，其安装于挡板上端，刻度槽内设置有用于定位叉车臂叉入位置的定位块，且定位块位于L型警戒块的挡块下方；运动机构，包括用于固定挡板下端的水平槽和与水平槽固定的两个支架，每个支架下方安装有两个滚轮。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920402049.8(22)申请日 2019.03.27(73)专利权人 贵州民族大学地址 550025 贵州省贵阳市花溪区贵州民族大学(72)发明人 谢家胤　(74)专利代理机构 北京轻创知识产权代理有限公司 11212代理人 董德(51)Int.Cl.A47G 25/28(2006.01)A47G 25/48(2006.01)(54)实用新型名称一种可调节衣架(57)摘要本实用新型涉及一种可调节衣架，属于生活用品技术领域，包括挂钩、两相对设置伸缩衣架臂和伸缩撑杆，两所述伸缩衣架臂的一端与所述挂钩的底端固定连接，两所述伸缩衣架臂的另一端分别固定连接竖直设置的连接杆的一端，两所述连接杆的另一端与所述伸缩撑杆的两端滑动连接，两所述伸缩衣架臂、两所述连接杆和所述伸缩撑杆构成闭合结构。

本实用新型的有益效果是通过本衣架能够对不同尺码大小的衣服进行晾晒，结构简单，调节伸缩方便，不会增加企业的生产成本。

权利要求书2页 说明书5页 附图4页CN 209733367 U 2019.12.06C N 209733367U权　利　要　求　书1/2页CN 209733367 U1.一种可调节衣架，其特征在于，包括挂钩(1)、两相对设置伸缩衣架臂和伸缩撑杆，两所述伸缩衣架臂的一端与所述挂钩(1)的底端固定连接，两所述伸缩衣架臂的另一端分别固定连接竖直设置的连接杆(5)的一端，两所述连接杆(5)的另一端与所述伸缩撑杆的两端滑动连接，两所述伸缩衣架臂、两所述连接杆(5)和所述伸缩撑杆构成闭合结构。

2.根据权利要求1所述的一种可调节衣架，其特征在于，所述伸缩衣架臂包括第一衣架臂(2)、第一滑动套管(3)和第二衣架臂(11)，所述第一衣架臂(2)的一端与所述挂钩(1)的底端固定连接，另一端滑动设在所述第一滑动套管(3)一端内，所述第二衣架臂(11)的一端与所述连接杆(5)的一端固定连接，另一端滑动设在第二滑动套管(6)的另一端内，所述第一滑动套管(3)上设有多个沿长度方向直线排列的第一固定圆孔(4)，所述第一衣架臂(2)和所述第二衣架臂(11)位于所述第一滑动套管(3)的一端上均设有与所述第一固定圆孔(4)相配合的第一限定组件。
