高压电气设备选择第一节高压电气设备选择的一般条件和原则为了保障高压电气设备的可靠运行，高压电气设备选择与校验的一般条件有：按正常工作条件包括电压、电流、频率、开断电流等选择;按短路条件包括动稳定、热稳定校验；按环境工作条件如温度、湿度、海拔等选择。

由于各种高压电气设备具有不同的性能特点,选择与校验条件不尽相同,高压电气设备的选择与校验项目见表7—1。

表7-1高压电气设备的选择与校验项目一、按正常工作条件选择高压电气设备（一）额定电压和最高工作电压高压电气设备所在电网的运行电压因调压或负荷的变化，常高于电网的额定电压，故所选电气设备允许最高工作电压U alm不得低于所接电网的最高运行电压。

一般电气设备允许的最高工作电压可达1.1～1。

15U N，而实际电网的最高运行电压U sm一般不超过1。

1U Ns，因此在选择电气设备时,一般可按照电气设备的额定电压U N不低于装置地点电网额定电压U Ns的条件选择，即U N≥U Ns（7-1)(二）额定电流电气设备的额定电流I N是指在额定环境温度下,电气设备的长期允许通过电流。

I N应不小于该回路在各种合理运行方式下的最大持续工作电流I max，即I N≥I max（7—2）计算时有以下几个应注意的问题:(1）由于发电机、调相机和变压器在电压降低5%时，出力保持不变，故其相应回路的I max为发电机、调相机或变压器的额定电流的1.5倍；(2）若变压器有过负荷运行可能时，I max应按过负荷确定(1.3~2倍变压器额定电流）；(3)母联断路器回路一般可取母线上最大一台发电机或变压器的I max；（4）出线回路的I max 除考虑正常负荷电流(包括线路损耗）外，还应考虑事故时由其它回路转移过来的负荷。

（三)按环境工作条件校验在选择电气设备时，还应考虑电气设备安装地点的环境（尤须注意小环境)条件,当气温、风速、温度、污秽等级、海拔高度、地震烈度和覆冰厚度等环境条件超过一般电气设备使用条件时，应采取措施。

特种作业高压题库（选择题）A第68题: 《安全生产法》规定，特种作业人员上岗作业资格证是( 特种作业操作证)。

第9题: 《安全生产法》规定，生产经营单位应当在较大危险因素的生产经营场所和有关设施、设备上，设置明显的( 安全警示标志)。

第8题: 《安全生产法》规定因生产安全事故受到损害的从业人员，除依法享有工伤社会保险外，依照有关民事法律( 尚有获得赔偿的权力)，有权向本单位提出赔偿要求。

第13题: 《安全生产法》规定从业人员在安全生产方面的义务包括：“从业人员在作业过程中，应当严格遵守本单位的安全生产规章制度和操作规程，服从管理，正确佩戴和使用( 交通工具)”。

第19题: 安全隔离变压器输入回路与输出回路之间的绝缘电阻不应低于( 5 )MΩ。

第7题: 安装配电盘控制盘上的电气仪表外壳( 不必接地)。

第3题: 安装并联电容器不能提高( 用电设备功率因数)。

第22题: 安装并联电容器不能提高(电气设备功率因数（电气设备功率数)。

第25题: 安装并联电容器不能提高( 配电变压器容量)。

第13题: 暗敷电线管弯曲半径不得小于电线管外径的( 6 )倍。

B第7题: ( 建筑物上方安装避雷针)不是防止雷电冲击波侵入室内的方法。

第21题: ( 舞台照明)不得使用铝导线配线。

第25题: (配电盘二次回路 )不得使用铝导线配线。

第6题: ( 气瓶间)不得使用铝导线配线。

第32题: ( 参加检修班组完成工作票规定的检修任务)不属于值班员的岗位职责。

第40题: ( 填写工作票)不属于值班长的岗位职责。

第52题: 避雷针的接地装置与道路出人口之间的距离不应小于( 3 ) m 。

第24题: 变压器台电杆埋设深度不应小于( 2 )m第16题: 变压器的铁心一般用（硅钢片叠放）制成。

第7题: 变压器内部发出“吱吱”或“嚼啪”的放电声，可判断为( 接触不良或绝缘击穿)。

第14题: 变压器正常运行时的声音是(连续均匀的嗡嗡声)第24题: 变压器的额定电压是指（线电压）。

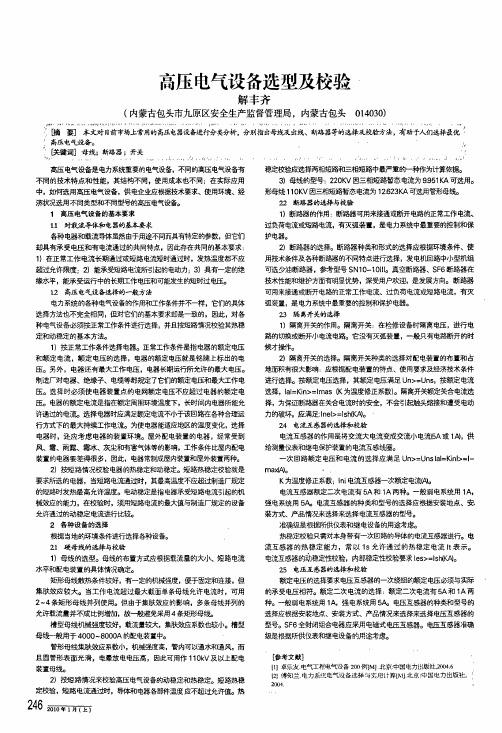

高压电气设备选型及校验解丰齐(内蒙古包头市九原区安全生产监督管理局，内蒙古包头014030) ni j’一。

…。
