供配电计算题题库完整

第3次作业一、名词解释题（本大题共6分，共3小题，每小题2分）1.支路关系2.熔断器安秒特性3.开闭所二、计算题（本大题共30分，共5小题，每小题6分）1.某负载视在功率S=160kVA,功率因数为0.8滞后，试计算其有功和无功功率。

2.已知：单端口网络电压为U二220V,电流I=5A,电流相位落后于电压30°。

试计算其有功、无功功率。

3.己知某日有功负荷曲线峰值为516kW,有功负荷系数为0. 77,试计算其一天所消耗的电能。

4.某测量用互感器在0. 5级下的额定容量为60VA, 3级下的额定容量为300VA,所带二次测量仪表容量为：0.5级仪表23VA, 3级仪表77VA。

试判断该互感器能否满足测量准确度要求。

5.一条10kV电缆线路长2km,线路单位长度电阻、电抗分别为r o=0. 22Q/km, x o=0. 08Q/km,仅末端带一个负荷，量值为2500kW+ j 2000k var，试计算该线路的电压损失。

三、简答题（本大题共25分，共5小题，每小题5分）1.两根平行载流导体间电动力方向与电流相对方向有什么关系？2.两个屯力用户计算有功功率相等，但每月所消耗的电能却有较大差异，这是为什么？3.工程上选择N线截面积的方法通常为：照明干线选与相线等截面，动力干线选约相线截面一半。

你能分析一下这样选择的原因吗？4.多个电压等级电网电压基值选取的工程实际方法是什么？与原理性方法有何不同？5.配电变压器电流三段保护都装设在高压侧，若保护装置采用交流操作，操作屯源能否直接从低压母线上取得？四、问答题（本大题共25分，共5小题，每小题5分）1.树干式配电的特点是什么？2.架空线杆塔有哪几种类型？3.供配电系统设备、线缆的温升时间常数通常为多少？4.双电源环式配电能否闭环运行？5.下图线路WLO的容量应怎样考虑。

负奇琲场所五、分析题(本大题共14分，共2小题，每小题7分)1.你能否归纳出差动保护不平衡电流按来源的分类？j = 50kA2.某开关柜，铭牌参数给出最大短路峰值耐受电流为 " ,但未给出母线安装间距和支撑间距，你能否判断该开关柜母线的动稳定性？答案:一、名词解释题(6分，共3题，每小题2分)1.参考答案：支路关系指电路元件的电压电流关系，简称BR (Branch Relation)或VCR (Voltage Current Ralation)。

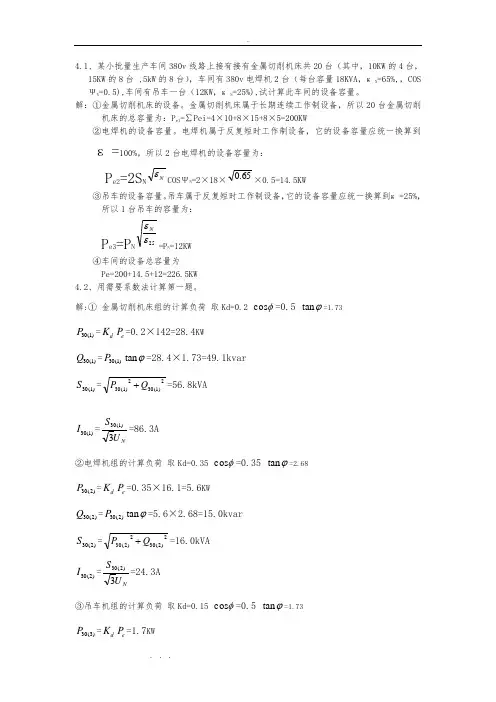

4.1、某小批量生产车间380v 线路上接有接有金属切削机床共20台（其中，10KW 的4台， 15KW 的8台 ,5kW 的8台），车间有380v 电焊机2台（每台容量18KVA ，ɛN =65%,，COS ΨN =0.5),车间有吊车一台（12KW ，ɛN =25%),试计算此车间的设备容量。

解：①金属切削机床的设备。

金属切削机床属于长期连续工作制设备，所以20台金属切削机床的总容量为：P e1=∑Pei=4×10+8×15+8×5=200KW②电焊机的设备容量。

电焊机属于反复短时工作制设备，它的设备容量应统一换算到ɛ=100%，所以2台电焊机的设备容量为： P e2=2S NNεCOS ΨN =2×18×65.0×0.5=14.5KW③吊车的设备容量。

吊车属于反复短时工作制设备，它的设备容量应统一换算到ɛ=25%，所以1台吊车的容量为：P e3=P N25εεN =P N =12KW④车间的设备总容量为 Pe=200+14.5+12=226.5KW 4.2、用需要系数法计算第一题。

解:① 金属切削机床组的计算负荷 取Kd=0.2 φcos =0.5 tan ϕ=1.73)1(30P =d K e P =0.2×142=28.4KW)1(30Q =)1(30P tan ϕ=28.4×1.73=49.1kvar )1(30S =2)1(302)1(30Q P +=56.8kVA)1(30I =NU S 3)1(30=86.3A②电焊机组的计算负荷 取Kd=0.35 φcos =0.35 tan ϕ=2.68)2(30P =d K e P =0.35×16.1=5.6KW )2(30Q =)2(30P tan ϕ=5.6×2.68=15.0kvar )2(30S =2)2(302)2(30Q P +=16.0kVA)2(30I =NU S 3)2(30=24.3A③吊车机组的计算负荷 取Kd=0.15 φcos =0.5 tan ϕ=1.73P =K P =1.7KW)3(30)3(30)3(30S =2)3(302)3(30Q P +=3.4kVA)3(30I =NU S 3)3(30=5.2A④全车间的总计算负荷 ∑K =0.830P =∑K ei P ∑=28.6KW30Q =∑K ei Q ∑=53.6kvar 30S =230230Q P +=60.8kVA 30I =NU S 330=92.4A 4.3、一机修车间的380v 线路上，接有金属切削机床电动机20台共60KW ，其K D1=0.2， COS Ψ1=0.5；另接通风机2台共10KW ， 其K D1=0.8，COS Ψ2=0.8；电炉1台5KW ， 其K D1=0.7， COS Ψ3=1.0；试求计算负荷（设同时系数为0.9）。

供配电期末考试试题及答案一、选择题（每题2分，共20分）1. 供配电系统中，下列哪项不是电力系统的组成部分？A. 发电机B. 变压器C. 电动机D. 继电器2. 电压等级的划分中，以下哪个选项不属于高压电压等级？A. 10kVB. 35kVC. 110kVD. 220V3. 在供配电系统中，下列哪种设备不是用来保护电力系统的？A. 断路器B. 熔断器C. 避雷器D. 电容器4. 以下哪种方式不是电力系统经济运行的措施？A. 优化电力系统结构B. 减少输电损耗C. 增加电力系统容量D. 合理调度电力资源5. 电力系统的稳定性分析中，不包括以下哪项？A. 静态稳定性B. 动态稳定性C. 热稳定性D. 暂态稳定性二、简答题（每题10分，共30分）6. 简述供配电系统的基本组成及其功能。

7. 描述电力系统过载保护的基本原理。

8. 解释什么是电力系统的经济运行，并列举其主要措施。

三、计算题（每题15分，共30分）9. 假设有一个供配电系统，其负载为100kW，距离变电站1km，线路电阻为0.2Ω/km。

请计算在满载情况下，线路损耗的功率是多少？10. 给定一个三相四线制供配电系统，其相电压为380V，线电流为100A，计算系统的功率。

四、论述题（每题20分，共20分）11. 论述电力系统自动化监控系统的重要性及其主要功能。

供配电期末考试答案一、选择题1. C（电动机）2. D（220V）3. D（电容器）4. C（增加电力系统容量）5. C（热稳定性）二、简答题6. 供配电系统主要由发电站、变电站、输电线路和配电线路组成。

发电站负责产生电能，变电站负责电能的升降压，输电线路负责远距离传输电能，配电线路负责将电能分配到各个用电点。

7. 过载保护的基本原理是通过电流保护装置检测电路中的电流，当电流超过设定的安全值时，保护装置会自动切断电路，以防止设备损坏或发生火灾。

8. 电力系统的经济运行是指在满足电力系统安全、可靠、稳定运行的前提下，通过优化运行方式，降低运行成本，提高能源利用率。

供配电试题及答案一、选择题1. 下列哪个元件不属于配电系统的组成部分？A. 变压器B. 开关C. 电缆D. 发电机答案：D2. 配电系统中，为保护设备和人身安全，常采用的保护装置是？A. 电动机B. 熔断器C. 断路器D. 变压器答案：C3. 下列哪个单位不是电能的常用计量单位？A. 瓦B. 欧姆C. 安培D. 度答案：B4. 配电系统中，常用的电能计量仪表是？A. 电能表B. 夹波仪C. 示波器D. 瞬态表答案：A5. 下列哪项措施是为了改善电力系统的配电可靠性？A. 增加电源发电机组的容量B. 减少配电线路的长度C. 使用高质量的电缆D. 定期进行设备检修和维护答案：D二、填空题1. 配电系统中，电能从高电压传输到低电压的设备是____。

答案：变压器2. 设计配电系统时，需要考虑的因素有____、____和____等。

答案：负荷、电源、线路3. 配电系统中，传输电能的介质通常是____和____。

答案：电缆、导线4. 配电系统中，保护设备和人身安全的装置是____。

答案：断路器5. 配电系统中，常用的电能计量仪表是____。

答案：电能表三、简答题1. 请简要说明配电系统的组成部分及其功能。

答：配电系统由电源、变压器、开关、电缆等组成。

电源负责提供电能，变压器负责调整电压，开关用于控制电路的通断，电缆用于传输电能。

配电系统的功能是将高电压的电能输送到低电压的终端用户，并保护设备和人身安全。

2. 列举几种常见的配电系统故障及其应对措施。

答：常见的配电系统故障包括短路、过载、接地故障等。

应对措施包括安装合适的保护装置来及时切断故障电路，增加系统的可靠性；合理设计电缆和线路的容量，避免过载；定期进行设备检修和维护，及时修复接地故障。

3. 请简要介绍配电系统中的电能计量及其重要性。

答：电能计量是指对电能进行测量和计算。

在配电系统中，电能计量的重要性主要体现在以下几个方面：首先，电能计量可以记录用户的用电量，为电费计算和用电管理提供依据；其次，电能计量可以检测电路的负载情况，及时发现过载等问题；最后，电能计量可以提供用电数据，为电力公司的负荷预测和调度提供参考依据。

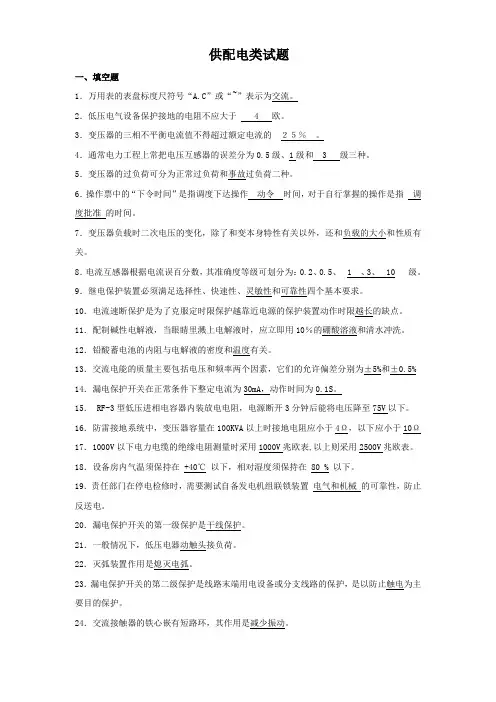

供配电类试题一、填空题1．万用表的表盘标度尺符号“A.C”或“~”表示为交流。

2．低压电气设备保护接地的电阻不应大于 4 欧。

3．变压器的三相不平衡电流值不得超过额定电流的２５％。

4．通常电力工程上常把电压互感器的误差分为0.5级、1级和 3 级三种。

5．变压器的过负荷可分为正常过负荷和事故过负荷二种。

6．操作票中的“下令时间”是指调度下达操作动令时间，对于自行掌握的操作是指调度批准的时间。

7．变压器负载时二次电压的变化，除了和变本身特性有关以外，还和负载的大小和性质有关。

8．电流互感器根据电流误百分数，其准确度等级可划分为：0.2、0.5、 1 、3、 10 级。

9．继电保护装置必须满足选择性、快速性、灵敏性和可靠性四个基本要求。

10．电流速断保护是为了克服定时限保护越靠近电源的保护装置动作时限越长的缺点。

11．配制碱性电解液，当眼睛里溅上电解液时，应立即用10％的硼酸溶液和清水冲洗。

12．铅酸蓄电池的内阻与电解液的密度和温度有关。

13．交流电能的质量主要包括电压和频率两个因素，它们的允许偏差分别为±5%和±0.5% 14．漏电保护开关在正常条件下整定电流为30mA，动作时间为0.1S。

15． RF-3型低压进相电容器内装放电电阻，电源断开3分钟后能将电压降至75V以下。

16．防雷接地系统中，变压器容量在100KVA以上时接地电阻应小于4Ω，以下应小于10Ω17．1000V以下电力电缆的绝缘电阻测量时采用1000V兆欧表,以上则采用2500V兆欧表。

18．设备房内气温须保持在 +40℃以下，相对湿度须保持在 80 % 以下。

19．责任部门在停电检修时，需要测试自备发电机组联锁装置电气和机械的可靠性，防止反送电。

20．漏电保护开关的第一级保护是干线保护。

21．一般情况下，低压电器动触头接负荷。

22．灭弧装置作用是熄灭电弧。

23．漏电保护开关的第二级保护是线路末端用电设备或分支线路的保护，是以防止触电为主要目的保护。

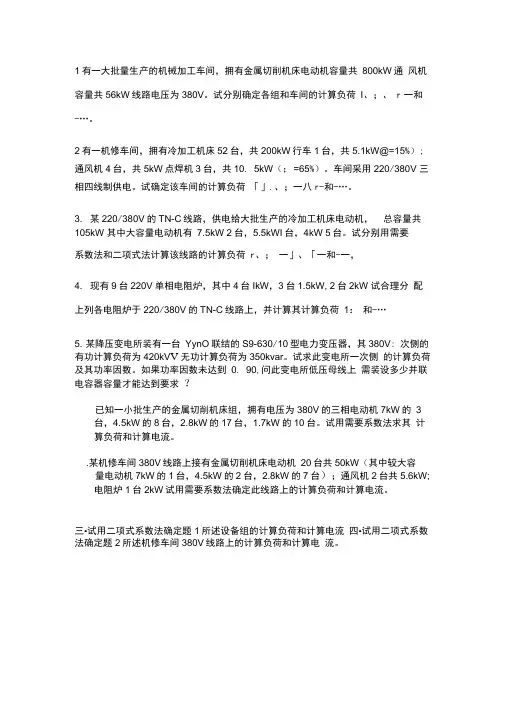

1有一大批量生产的机械加工车间，拥有金属切削机床电动机容量共800kW通风机容量共56kW线路电压为380V。

试分别确定各组和车间的计算负荷I、；、 r一和-…。

2有一机修车间，拥有冷加工机床52台，共200kW行车1台，共5.1kW@=15%）; 通风机4台，共5kW点焊机3台，共10. 5kW（；=65%）。

车间采用220/380V 三相四线制供电。

试确定该车间的计算负荷「」.、；一八r-和-…。

3. 某220/380V的TN-C线路，供电给大批生产的冷加工机床电动机，总容量共105kW 其中大容量电动机有7.5kW 2台，5.5kWI台，4kW 5台。

试分别用需要系数法和二项式法计算该线路的计算负荷 r、；一」、「一和-一，4. 现有9台220V单相电阻炉，其中4台IkW，3台1.5kW, 2台2kW 试合理分配上列各电阻炉于220/380V的TN-C线路上，并计算其计算负荷1：和-…5. 某降压变电所装有一台YynO联结的S9-630/10型电力变压器，其380V: 次侧的有功计算负荷为420kV V无功计算负荷为350kvar。

试求此变电所一次侧的计算负荷及其功率因数。

如果功率因数未达到0. 90,问此变电所低压母线上需装设多少并联电容器容量才能达到要求？已知一小批生产的金属切削机床组，拥有电压为380V的三相电动机7kW的 3 台，4.5kW的8台，2.8kW的17台，1.7kW的10台。

试用需要系数法求其计算负荷和计算电流。

.某机修车间380V线路上接有金属切削机床电动机20台共50kW（其中较大容量电动机7kW的1台，4.5kW的2台，2.8kW的7台）；通风机2台共5.6kW;电阻炉1台2kW试用需要系数法确定此线路上的计算负荷和计算电流。

三•试用二项式系数法确定题1所述设备组的计算负荷和计算电流四•试用二项式系数法确定题2所述机修车间380V线路上的计算负荷和计算电流。

供配电专业习题--第五章负荷分级及计算(含答案)(最全)word资料供配电专业习题--第五章负荷分级及计算一、单项选择题(每题的备选答案中，只有1个最符合题意)1采用二项式法计算负荷时，应将计算范围内的所有设备统一划组（）。

A不以逐级计算为主B不应逐级计算C应逐级计算与统一计算相结合D以逐级计算为主2一级负荷应被视为特别重要的负荷的有（）。

A中断供电将造成人身伤亡时B中断供电将在政治、经济上造成重大损失时C中断供电将影响有重大政治、经济意义的用电单位的正常工作D当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷3采用非导电场所防护作为间接接触防护措施时，在规定的条件下，对标称电压不超过（）的电气设施，绝缘地板和墙的每一测量点的电阻不得小于50kΩ。

A220VB300VC400VD500V4通风机需要系数KX是（）。

A01~03B04~060C045~055D060~0705确定用电单位的供电电压等级，要考虑下列（）。

A用电量的多少B用电单位的技术经济指标C供电线路的路径及架设方式D用电设备的额定电压、对供电电源可靠性的要求，经技术经济比较确定6小批生产的金属热加工机床需要系数Kx是（）。

A020~025B015~020C015~017D017~0197中断供电将造成重大设备损坏、重大产品报废、用重要原料生产的产品大量报废时，该类用电负荷为（）。

A一级负荷B二级负荷中特别重要的负荷C三级负荷D三级负荷中特别重要的负荷8对配电所的K∑p和K∑q分别取（）。

A085~1和095~1B085~095和095~1C08~09和093~097D08~095和091~0959大型影剧院、大型商场等较多人员集中的重要的公共场所，当中断供电时将造成秩序混乱，该类用电负荷为（）。

A二级负荷B三级负荷C三级负荷中特别重要的负荷D一级负荷10生产厂房（有天然采光）需要系数Kx是（）。

A070~08B080~090C050~060D060~07011在选择户外导体时，下列（）是易产生微风振动的导体。

供配电工程考试题库及答案一、选择题1. 以下哪种电源运行方式可以实现电网与电源并列工作？A. 并网运行B. 独立运行C. 备用运行D. 互补运行答案：A2. 配电变压器装在分配室里，它特有的生产能力是A. 变压器上无量纲的数值B. 变压器暂态过电压和暂态过电流大小C. 变压器相对容量大小D. 变压器捕获电压等级答案：C3. 配电主要进行以下哪些任务？A. 电源接入B. 电源分配C. 用户供电D. 电力储备答案：A、B、C二、填空题1. 我国低压电网的标准电压是_____。

答案：220V/380V2. 电气火灾的引发原因主要有电路故障、灯具短路、_______和线路超负荷等。

答案：电器线路老化3. 低压电网主要分为______电网和农村电网。

答案：城市三、判断题1. 供电电缆的标志线为黄色和绿色相间。

答案：错误2. 遇到供电电缆破损，应该用胶带进行修复。

答案：错误3. 配电技术中的“给电”是指接通电源的操作。

答案：正确四、简答题1. 请简要说明过载保护装置的作用和原理。

答案：过载保护装置的作用是在电路过载时断开电路以保护电气设备。

其原理是通过检测电流大小，一旦电流超过额定值，保护装置将迅速动作，切断电路。

2. 分享你了解的供配电系统中常见的安全隐患，并提出预防措施。

答案：常见的安全隐患包括电气火灾、电击事故、短路等。

预防措施包括定期检查电气设备、维护电线电缆的完好性、合理布线等。

五、解答题1. 请解释低压配电装置的基本构造和工作原理。

答案：低压配电装置一般包括进线柜、变压器、母线槽、分支回路和出线柜等。

其工作原理是将高压电能通过变压器降压后输入到进线柜，再通过母线槽分配给各个出线柜和分支回路，最终供给给用户使用。

2. 请介绍一下常见的故障类型及处理方法。

答案：常见的故障类型包括短路故障、过电流故障和绝缘故障等。

处理方法是及时排除故障点，修复电路或更换故障设备，确保电力系统正常运行。

以上是关于供配电工程考试题库及答案的内容。

供配电技术试卷一、单项选择题：2．尖峰电流指单台或多台用电设备持续时间为_______左右的最大负荷电流。

A.1sB.5sC.15sD.30s3．电焊机的有功功率是指将额定功率换算到暂载率为_______ 时的有功功率。

A.15％B.25％C.50％D.100％4．用电设备台数较少且各台设备容量相差很大时，宜采用_______计算负荷。

A.二项式系数法B.标幺制法C.需要系数法D.欧姆法5、工厂常用灯具结构特点中，光源被透明罩封闭，内外空气不能相通属于______。

A．开启型 B. 闭合型 C.密闭型 D.防爆型二、填空题（每空 1 分，共20 分）：1、工厂供电的基本要求是_______，_______，_______，_______。

2、一级负荷中特别重要的负荷，除由_______个独立电源供电外，还须备有_______ ，并严禁其他负荷接入。

3、电能质量的基本指标是_______和_______，我国采用的工业频率是_______ HZ 。

4、各种高低压开关属_______次设备。

5、跌落式熔断器属于_______熔断器。

6、防雷装臵所有接闪器都必须经过_______与________相连。

7、继电保护装臵的基本要求是：______、_______ 、________ 、可靠性。

8、_______断路器适用于频繁操作、安全要求较高的场所。

9、在三相短路电流常用的计算方法中，______适用于多个电压等级的供电系统。

10、在工厂电路中，一次电路和二次电路之间的联系，通常是通过_______和_______完成的。

三、名词解释（每题 6 分，共30 分）：1、什么叫电力系统？2、什么是尖峰电流?3、什么叫无限大容量的电力系统?4、什么叫过电压？5、什么是光通量、发光强度、照度和亮度？四、判断题（正确打√，错误打〓）（每题 1 分，共10分）：1、变电所与配电所的区别是变电所有变换电压的功能。

（）2、有一台设备，在其以9 分钟一个周期的工作中，电动机只工作短短的30 秒，它是短时工作制。

供配电试题及答案一、选择题1. 供配电系统中，以下哪个设备主要用于对电压进行调整？A. 变压器B. 断路器C. 继电器D. 电容器答案：A2. 以下哪种方式不属于供配电系统的节能措施？A. 使用高效节能变压器B. 优化电网结构C. 增加无功补偿D. 随意增加负载答案：D二、判断题1. 供配电系统的设计应满足安全性、可靠性和经济性。

（）答案：正确2. 供配电系统中的无功功率对电能质量没有影响。

（）答案：错误三、简答题1. 简述供配电系统的主要组成部件及其功能。

答案：供配电系统主要由发电站、变电站、输电线路、配电线路和用电设备组成。

发电站负责产生电能；变电站用于电压的转换和分配；输电线路负责将电能从发电站传输到变电站；配电线路将电能从变电站分配到各个用电点；用电设备是电能的最终消耗者。

2. 供配电系统中为什么要进行无功补偿？答案：无功补偿是为了改善系统的功率因数，减少线路和变压器的无功损耗，提高电能传输效率，降低线损，同时也能提高系统的稳定性和供电质量。

四、计算题1. 假设某供配电系统在额定功率下运行，已知其有功功率为100kW，功率因数为0.8，求其无功功率。

答案：无功功率Q = √3 × U × I × sin(φ) = √3 × √(1- 0.8²) × 100kW ≈ 70.71kVAR2. 如果要将上述系统的功率因数提高到0.9，需要增加多少无功补偿？答案：首先计算新的无功功率需求Q_new = √3 × √(1 - 0.9²) × 100kW ≈ 28.28kVAR，然后计算补偿量ΔQ = Q - Q_new ≈70.71kVAR - 28.28kVAR ≈ 42.43kVAR。

五、论述题1. 论述供配电系统在现代城市建设中的重要性及其发展趋势。

答案：供配电系统是现代城市建设的基础设施之一，它为城市提供稳定可靠的电力供应，是城市正常运行和发展的基础。

供配电试题及答案一、单项选择题（每题2分，共10分）1. 供配电系统中，下列哪项不是高压配电柜的主要功能？A. 保护B. 控制C. 测量D. 照明答案：D2. 在供配电系统中，变压器的主要作用是什么？A. 升压B. 降压C. 转换电压D. 以上都是答案：D3. 以下哪种设备不适用于供配电系统？A. 断路器B. 接触器C. 继电器D. 电动机答案：D4. 供配电系统中，保护接地的作用是什么？A. 减少电压损失B. 保护人身安全C. 提高系统效率D. 增加设备寿命答案：B5. 以下哪种方式不是供配电系统的节能措施？A. 优化配电网络B. 使用节能型设备C. 增加设备容量D. 采用无功补偿答案：C二、多项选择题（每题3分，共15分）1. 供配电系统设计时需要考虑的因素包括哪些？A. 供电可靠性B. 供电安全性C. 供电经济性D. 供电美观性答案：ABC2. 供配电系统中，哪些设备可以用于过载保护？A. 熔断器B. 热继电器C. 断路器D. 接触器答案：ABC3. 供配电系统中，下列哪些措施可以提高系统的稳定性？A. 增加变压器容量B. 优化配电网络结构C. 采用无功补偿设备D. 定期维护设备答案：BCD4. 供配电系统中，下列哪些因素会影响电能质量？A. 谐波B. 电压波动C. 频率偏差D. 功率因数答案：ABC5. 供配电系统中，下列哪些措施可以提高系统的安全性？A. 定期检查设备B. 采用漏电保护器C. 增加设备绝缘D. 采用接地保护答案：ABCD三、判断题（每题1分，共10分）1. 供配电系统中，变压器的一次侧电压总是高于二次侧电压。

（错）2. 供配电系统中，电流互感器主要用于测量电流。

（对）3. 供配电系统中，断路器可以在过载时自动切断电路。

（对）4. 供配电系统中，接地线的作用是防止设备漏电。

（对）5. 供配电系统中，无功补偿可以提高系统的功率因数。

（对）6. 供配电系统中，电压互感器主要用于测量电压。

供配电系统题集1.电力系统的基本组成部分不包括以下哪一项？A. 发电厂B. 输电网络C. 通信系统D. 配电网络2.下列哪项是电力系统中用于将机械能转换为电能的主要设备？A. 变压器B. 发电机C. 断路器D. 负荷3.在选择电力变压器时，以下哪个因素不是主要考虑项？A. 额定电压和电流B. 绝缘等级C. 变压器的颜色D. 冷却方式4.电力系统中的“无功功率”主要用于：A. 转换成有用功B. 在电网中建立和维护磁场C. 转换为热能D. 转换为光能5.下列哪种设备用于在电力系统中进行电流的分配和保护？A. 避雷器B. 隔离开关C. 母线D. 互感器6.在供配电系统中，变电站的主要功能是：A. 发电B. 输电C. 配电和电压变换D. 负荷管理7.下列哪种电压等级通常用于城市高压配电网？A. 220VB. 10KVC. 380VD. 500KV8.电力系统中的“短路”现象指的是：A. 电流正常流动B. 电流经非正常路径流通C. 电压升高D. 负荷增加9.在电力系统中，负荷预测的主要目的是：A. 预测天气变化B. 评估电力需求以规划发电和输电容量C. 预测设备故障D. 优化电网布局10.下列哪项是电力系统稳定性分析中的关键参数？A. 负荷功率因数B. 系统频率C. 阻尼比D. 导线电阻11.配电变压器通常安装在何处以向用户供电？A. 发电厂B. 变电站C. 用户附近D. 输电塔上12.下列哪项是电力系统中的无功补偿设备？A. 同步发电机B. 异步电动机C. 并联电容器D. 变压器13.在电力系统中，采用并联电容器进行无功补偿的主要目的是：A. 提高功率因数B. 降低线路损耗C. 平衡三相电流D. 以上都是14.下列哪种设备用于在电力系统中实现电压的自动调节？A. 电流互感器B. 电压互感器C. 自动电压调节器D. 断路器15.电力系统中的“黑启动”指的是什么？A. 系统完全停电后的快速恢复B. 夜间低谷时段的负荷调节C. 高压设备的黑色涂层D. 电网的定期维护16.配电系统中，为什么需要设置分段开关？A. 提高电能质量B. 减少线路损耗C. 提高供电可靠性，便于故障隔离D. 增加电压等级17.下列哪项不是电力系统中继电保护的主要任务？A. 快速切除故障B. 缩小故障范围C. 提高设备利用率D. 监控设备运行状态18.在供配电系统中，负荷分级的主要依据是什么？A. 负荷大小B. 负荷性质及其对供电连续性的要求C. 设备新旧程度D. 供电距离19.下列哪种设备用于在电力系统中检测并隔离接地故障？A. 避雷器B. 接地电阻测试仪C. 接地变压器D. 零序电流保护器20.电力系统中的“备用容量”通常指的是什么？A. 系统中未使用的电能B. 系统中为应对突发负荷或故障而预留的发电和输电能力C. 变压器备用台数D. 负荷低谷时的剩余容量21.在供配电系统中，哪个环节主要负责将高压电能转换为适合用户使用的低压电能？A. 发电厂B. 变电站C. 配电变压器D. 负荷端22.下列哪种设备在电力系统中用于保护设备免受过电压损坏？A. 电流互感器B. 避雷器C. 隔离开关D. 电压表23.电力系统中的“负荷特性”主要指的是什么？A. 负荷随时间变化的规律B. 负荷的地理位置C. 负荷的功率因数D. 负荷的电压等级24.下列哪种方式不属于电力系统的调频措施？A. 调整发电机出力B. 切除部分负荷C. 调整系统电压D. 投切电容器组25.在电力系统中，为什么需要进行无功平衡？A. 提高系统稳定性B. 减少线路损耗C. 平衡三相电流D. 以上都是26.下列哪种设备用于测量电力系统中各点的电压和电流？A. 避雷器B. 互感器C. 断路器D. 负荷开关27.电力系统中的“潮流计算”主要用于什么目的？A. 预测天气变化B. 分析系统运行状态和规划C. 预测设备故障D. 优化电网布局28.下列哪种因素不会影响电力系统的稳定性？A. 负荷波动B. 发电机励磁系统性能C. 电网结构D. 设备颜色29.在配电系统中，为什么需要设置环网结构？A. 提高电能质量B. 增加供电可靠性C. 降低线路成本D. 减少设备维护次数30.电力系统中的“自动重合闸”主要用于什么目的？A. 清除线路上的积雪B. 自动恢复瞬时性故障后的供电C. 平衡三相电流D. 监测设备温度31.下列哪种设备用于在电力系统中实现电压的分级和变换？A. 变压器B. 电流互感器C. 隔离开关D. 负荷开关32.配电系统的“中性点接地方式”主要影响什么？A. 系统稳定性B. 负荷功率因数C. 接地故障电流的大小和分布D. 电网频率33.在供配电系统中，哪个环节是连接发电厂和用户的重要环节？A. 发电厂B. 输电网络C. 配电网络D. 负荷端34.下列哪种设备用于在电力系统中隔离带电部分与检修人员？A. 避雷器B. 接地开关C. 电流互感器D. 电压表35.电力系统中的“短路容量”指的是什么？A. 系统短路时产生的最大电流B. 系统短路时消耗的电能C. 系统短路时产生的最大电压D. 系统短路时设备的耐受能力36.配电系统中的“馈线”指的是什么？A. 连接发电厂和变电站的线路B. 连接变电站和用户的线路C. 连接不同变电站的线路D. 连接同一变电站内不同设备的线路37.下列哪种技术可用于提高电力系统的输电能力？A. 柔性交流输电技术B. 避雷技术C. 设备颜色标识技术D. 负荷管理技术38.电力系统中的“负荷率”是指什么？A. 负荷最大值与最小值的比B. 负荷平均值与最大值的比C. 负荷随时间变化的频率D. 负荷功率因数39.在电力系统中，为什么需要进行谐波治理？A. 谐波会增加设备损耗B. 谐波会影响系统稳定性C. 谐波会污染电网环境D. 以上都是40.下列哪种设备在电力系统中用于测量和记录电能消耗？A. 电流表B. 电压表C. 电能表D. 功率表41.在110kV及以上的电力系统中，通常采用哪种中性点运行方式以提高供电可靠性？A. 不接地B. 经消弧线圈接地C. 直接接地D. 经高电阻接地答案：C（直接接地）42.下列哪种中性点运行方式在发生单相接地时，非故障相对地电压维持不变？A. 不接地B. 经消弧线圈接地C. 直接接地D. 经电阻接地答案：C（直接接地）43.在中性点不接地系统中，一相接地时其他两相的对地电压会如何变化？A. 降至零B. 升高至线电压C. 保持不变D. 降至相电压答案：B（升高至线电压）44.中性点经消弧线圈接地系统主要用于解决什么问题？A. 减少无功损耗B. 限制单相接地时的电弧重燃C. 提高系统频率D. 降低系统阻抗答案：B（限制单相接地时的电弧重燃）45.下列哪种中性点运行方式在单相接地时，允许系统继续运行一段时间而不立即跳闸？A. 直接接地B. 经消弧线圈接地C. 经电阻接地D. 不接地答案：D（不接地）和B（经消弧线圈接地）（两者均允许系统继续运行一段时间，但具体选择取决于系统设计和规范）46.在中性点直接接地系统中，单相接地故障会导致什么后果？A. 系统解列B. 非故障相对地电压升高C. 系统频率波动D. 短路电流很小答案：A（系统解列）（实际上，大电流接地系统中，单相接地故障会导致短路电流很大，继电保护会迅速动作使开关跳闸，切除故障部分，可视为系统解列的一种形式）47.哪种中性点运行方式适用于对供电可靠性要求极高，且电容电流较大的系统？A. 不接地B. 经消弧线圈接地C. 直接接地D. 经中电阻接地答案：C（直接接地），但需注意，在某些特殊情况下，如多雷山区，为了提高供电可靠性，110kV系统也可能采用经消弧线圈接地方式。

、某小批量生产车间380v 线路上接有接有金属切削机床共20台（其中，10KW 的4台， 15KW 的8台 ,5kW 的8台），车间有380v 电焊机2台（每台容量18KVA ，ɛN =65%,，COS ΨN =,车间有吊车一台（12KW ，ɛN =25%),试计算此车间的设备容量。

解：①金属切削机床的设备。

金属切削机床属于长期连续工作制设备，所以20台金属切削机床的总容量为：P e1=∑Pei=4×10+8×15+8×5=200KW②电焊机的设备容量。

电焊机属于反复短时工作制设备，它的设备容量应统一换算到ɛ=100%，所以2台电焊机的设备容量为：P e2=2S N COSΨN=2×18××= ③吊车的设备容量。

吊车属于反复短时工作制设备，它的设备容量应统一换算到ɛ=25%，所以1台吊车的容量为：P e3=P N =P N=12KW ④车间的设备总容量为Pe=200++12=、用需要系数法计算第一题。

解:① 金属切削机床组的计算负荷 取Kd= φcos = tan ϕ=)1(30P =d K e P =×142=)1(30Q =)1(30P tan ϕ=×=)1(30S =2)1(302)1(30Q P +=)1(30I =N U S 3)1(30=②电焊机组的计算负荷 取Kd= φcos = tan ϕ=)2(30P =d K e P =×=)2(30Q =)2(30P tan ϕ=×=)2(30S =2)2(302)2(30Q P +=)2(30I =N U S 3)2(30=③吊车机组的计算负荷 取Kd= φcos = tan ϕ=)3(30P =d K e P =)3(30Q =)3(30P tan ϕ=)3(30S =2)3(302)3(30Q P +=)3(30I =N U S 3)3(30=④全车间的总计算负荷 ∑K =30P =∑K ei P ∑=30Q =∑K ei Q ∑=30S =230230Q P +=30I =N U S 330= 、一机修车间的380v 线路上，接有金属切削机床电动机20台共60KW ，其K D1=，COS Ψ1=；另接通风机2台共10KW ， 其K D1=，COS Ψ2=；电炉1台5KW ， 其K D1=，COS Ψ3=；试求计算负荷（设同时系数为）。

1、已知图示系统中线路的额定电压，求发电机和变压器的额定电压。

解：G: U N·G=1.05U N·3L=1.05×6=6.3kV1T: U1N·1T=U N·G=6.3kVU2N·1T=1.1U N·1L=1.1X110=121kV∴6.3/121kV2T: U1N·2T=U N·1L=110kVU2N·2T=1.1U N·2L=1.1X35=38.5kV∴110/38.5kV2、某工厂10kV变电所低压侧计算负荷P c=650kW，Q c=800kvar求：①变电所高压侧计算负荷及平均功率因数（α=0.75，β=0.8）②按供用电规则，平均功率因数应补偿到多少③低压侧并联BW0.4-14-3多少台④补偿后高压侧的计算负荷及平均功率因数解：①ΔP T=0.015S c1=0.015×1031=15.47kWΔQ T=0.06S c1=0.06×1031=61.86kvarP c2=P c1+ΔP T=650+15.47=665.47kWQ c2=Q c1+ΔQ T=800+61.86=861.86kvar②cosφ≥0.9，③低压侧补偿到0.98Q cp=αP c(tgφ1-tgφ2)=0.75×650×[tg(arccos0.586)－ tg(arcos0.98)]=575kvarn=Q cp/Q n·cp=41.08，取n=42台④P c1′=650kwQ c1′=Q c1-n·Q n·cp=800－42×14=212kvarΔP T′=0.015S c1′=10.26kWΔQ T′=0.06S c1′=41.02kvarP c2′=P c1′+ΔP T′=650+10.63=660.26kWQ c2′=Q c2′+ΔQ T′=212+41.02=253.02kvar3、有一工厂修建10/0.4kV的车间变电所，已知车间变电所低压侧的视在功率S c1为800kVA，无功计算负荷Q c1为540kvar，现要求车间变电所高压侧功率因数不低于0.9，如果在低压侧装设自动补偿电容器，问补偿容量需多少？补偿后车间总的视在计算负荷（高压侧）降低了多少？解（1）补偿前低压侧的有功计算负荷低压侧的功率因数cosφ1=590.25/800=0.74变压器的功率损耗（设选低损耗变压器）△P T=0.015S c=0.015×800=12kW△Q T=0.06S c=0.06×800=48kvar变电所高压侧总的计算负荷为P c2=P c1+△P T=590.25+12=602.25kWQ c2=Q c1+Q T=540+48=588kvar变电所高压侧的功率因数为cosφ=602.25/841.7=0.716 (2)确定补偿容量现要求在高压侧不低于0.9，而补偿在低压侧进行，所以我们考虑到变压器损耗，可设低压侧补偿后的功率因数为0.92，来计算需补偿的容量Q cc=P c1（tgφ1–tgφ2）=590.25×（tgarccos0.74－tgarccos0.92）=285.03kvar查附录表2选BW0.4–14–1型电容器，需要的个数为n=285.03/14=21个实际补偿容量为Q cc=21×14=294kvar(3)补偿后变电所低压侧视在计算负荷此时变压器的功率损耗变电所高压侧总的计算负荷△S=841.7–663.84=177.86kV A变电所高压侧的功率因数4、如某一工厂的计算负荷为2400kW，平均功率因数为0.67。

试题二 参考公式：NBN d B d S S X X ⋅=**'''' ;NBK BT BT S S U X X X ⋅==*100%'' ;2B BWL B WL U S X X ⋅=* ; 2B B N N r B r U S I 3U 100%X X ⋅⋅=*线路对地支路的功率损耗：2~2B jU S BLY -=∆一、 填空题（每题/空 1 分，共30 分）1. 目前，我国电力系统普遍采用的中性点运行方式有＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿。

当低压配电网的单相接地电流超过规定时，中性点运行方式为＿＿＿＿＿＿＿＿。

2. 试确定图中发电机和变压器的额定电压。

3． 变电所主接线的形式中桥形接线包括＿＿＿＿＿＿＿和＿＿＿＿＿＿＿，当线路较长和变压器不需要经常切换的时候，通常采用＿＿＿＿＿＿＿，而线路较短和变压器经常切换的场合采用＿＿＿＿＿＿＿。

4． 电力系统计算中，变压器通常用＿＿＿＿＿＿＿等值电路来代表，其中阻抗参数可以根据＿＿＿＿＿＿＿试验结果进行计算，导纳参数可以根据＿＿＿＿＿＿＿试验结果计算。

5． 电力系统的无功电源包括＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿和静止补偿器等。

无功损耗主要产生在＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿两个电气元件上。

6. 提高工业企业功率因数的方法可分为两大类，分别为＿＿＿＿＿＿＿＿ 和＿＿＿＿＿＿＿＿ 。

7 运算曲线法适用于发电机作为电源的系统中发生三相短路时短路电流的计算，发电机电抗一律用＿＿＿＿＿＿＿＿代表，*ca X 是以＿＿＿＿＿＿＿＿为基准值的标么值，当ca X 大于＿＿＿＿＿时，可以将发电机看成是无限大电源。

8 不对称短路的分析方法是＿＿＿＿＿＿，当网络的总等值正序电抗与负序电抗相等时，)2(KI =＿＿＿＿)3(K I二、 简答题（共 25 分）1. 以下图为例,试写出f U的计算公式并说明为调整用户端电压fU 可采取哪些措施?（6分）U A1 : k 1k 2 : 1U fN2．以下图为例，分别叙述给线路WL1送电、断电时的开关操作顺序。

供配电技术试卷一、单项选择题：2．尖峰电流指单台或多台用电设备持续时间为_______左右的最大负荷电流。

A.1sB.5sC.15sD.30s3．电焊机的有功功率是指将额定功率换算到暂载率为_______时的有功功率。

A.15％B.25％C.50％D.100％4．用电设备台数较少且各台设备容量相差很大时，宜采用_______计算负荷。

A.二项式系数法B.标幺制法C.需要系数法D.欧姆法5、工厂常用灯具结构特点中，光源被透明罩封闭，外空气不能相通属于______。

A．开启型 B. 闭合型 C.密闭型 D.防爆型二、填空题（每空1分，共20分）：1、工厂供电的基本要_______，_______，_______，_______。

2、一级负荷中特别重要的负荷，除由_______个独立电源供电外，还须备有_______ ，并严禁其他负荷接入。

3、电能质量的基本指标是_______和_______，我用的工业频率是_______ HZ。

4、各种高低压开关属_______次设备。

5、跌落式熔断器属于_______熔断器。

6、防雷装置所有接闪器都必须经过_______与________相连。

7、继电保护装置的基本要：______、_______ 、________ 、可靠性。

8、_______断路器适用于频繁操作、安全要求较高的场所。

9、在三相短路电流常用的计算方法中，______适用于多个电压等级的供电系统。

10、在工厂电路中，一次电路和二次电路之间的联系，通常是通过_______和_______完成的。

三、名词解释（每题6分，共30分）：1、什么叫电力系统？2、什么是尖峰电流?3、什么叫无限大容量的电力系统?4、什么叫过电压？5、什么是光通量、发光强度、照度和亮度？四、判断题（正确打√，错误打×）（每题1分，共10分）：1、变电所与配电所的区别是变电所有变换电压的功能。

（）2、有一台设备，在其以9分钟一个周期的工作中，电动机只工作短短的30秒，它是短时工作制。

《供配电》期末复习练习题一．选择题1.在选择导线截面时，对于低压照明线路，先按（）选择导线截面，再校验（）和（）。

A：发热条件，电压损耗，机械强度 B：经济电流密度，电压损耗，机械强度C：电压损耗，发热条件，机械强度 D：发热条件，经济电流密度，电压损耗。

2. 车间变电所主变压器的单台容量一般不宜大于（）kVA。

A：630 B：800 C：1000 D：12503. 三相五心柱式三绕组电压互感器的工作原理是：当线路正常工作时，开口三角两端的零序电压接近于零；而当线路上发生单相接地故障时，开口三角两端的零序电压接近于（），使电压继电器动作，发出故障信号。

A：220V B：380V C：100V D：10kV4. 并列变压器的容量应尽量相同或相近，其最大容量与最小容量之比不宜超过（）。

A：2比1 B：3比1 C：4比1 D：5比15. 求多组三相用电设备计算负荷通常采用（）来计算。

A：估算法 B：单相负荷法 C：二项式法 D：需要系数法6.供电质量的主要指标是（）和（）。

A：电压，电流 B：电流，频率 C：电压，频率D：电压，功率因数7. 我国380/220V低压配电系统采用中性点直接接地方式，而且引出中性线（N线）和保护线（PE线），这样的系统称为（）。

A：TN——C系统 B：TN——S系统 C：TN——C——S系统D：TN系统8. 通常把电压在35kV及以上的高压电力线路称为（），而把10kV及以下的电力线路称为（）。

A：配电线路，送电线路 B：送电线路，配电线路 C：一次线路，二次线路 D：主回路，控制回路9. 某车间起重机的额定容量为50kW，额定暂载率ε=64%，该起重机的设备安装容量为（）。

A 50kWB 59.53kWC 80kWD 37.64kW10. 电力线路的环型接线大多采用“( )”运行方式。

A: 开环 B: 闭环11. 一般三相负荷基本平衡的低压线路中的中性线截面不少于相线的（）(A)100% (B)50％ (C)75％ (D)25％12. 中性点不接地的电力系统当发生一相接地时，其（）电压关系没有改变，可使系统中的电力设备短时照常运行。
