无线照明控制系统简介 Microsoft Word 文档

基于WiFi的智能LED照明控制系统设计概述本文档旨在介绍一个基于WiFi的智能LED照明控制系统的设计方案。

该系统能够实现远程控制和调节LED灯光的亮度和颜色，提供便捷和个性化的照明体验。

系统组成该系统主要由以下组成部分构成：1. LED灯具：使用可调节亮度和色温的LED灯具，提供灯光控制的基础。

2. WiFi模块：用于与用户的智能设备进行通信，接收用户指令并传输给LED灯具。

3. 服务器：负责处理用户指令并将其传输给正确的LED灯具，同时管理灯具的状态和配置信息。

系统功能该系统具备以下主要功能：1. 远程控制：用户可以通过连接到WiFi网络的智能设备，远程控制LED灯具的开关、亮度和颜色。

2. 调光调色：用户可以根据实际需求，通过调整LED灯具的亮度和色温，获得适合不同场景的照明效果。

3. 定时任务：用户可以设置定时任务，例如定时开关灯、定时调整亮度等，实现智能化的照明管理。

系统设计以下是该系统的设计概述：1. 用户界面：为了方便用户操作，该系统需要提供一个用户友好的界面，可以通过智能手机、平板电脑或电脑进行操作。

2. 通信协议：系统使用WiFi作为通信方式，用户通过连接到同一WiFi网络的智能设备与LED灯具进行通信。

3. 数据传输：用户指令通过WiFi模块传输到服务器，服务器根据指令类型进行相应处理，并将结果传输回LED灯具。

4. 灯具控制：LED灯具接收到服务器传输的指令后，根据指令进行相应的开关、亮度和颜色调节。

5. 状态管理：服务器负责管理灯具的状态和配置信息，并提供灯具管理接口供用户查询和操作。

优势和应用场景该系统的设计具有以下优势：1. 灵活便捷：用户可以通过智能设备随时随地控制LED灯具，为用户提供便捷的灯光控制体验。

2. 个性化照明：用户可以根据自己的需求和喜好，调整LED灯具的亮度和颜色，获得个性化的照明效果。

3. 能源节约：LED灯具具有高效节能的特点，可以帮助用户减少能源消耗。

智慧照明无线控制系统设计方案一、简介智慧照明无线控制系统是一种基于无线通信技术，通过物联网和云平台的集成，实现对照明设备的远程控制和智能管理的系统。

本方案旨在设计一种高效、安全、可靠的智慧照明无线控制系统，提升照明设备的管理和能源利用效率。

二、系统组成1.照明设备：包括LED灯具、传感器等。

2.无线通信模块：负责与照明设备进行通信，传输控制指令和数据。

3.网关设备：负责接收来自无线通信模块的数据，将其传输到云平台。

4.云平台：负责接收并处理来自网关设备的数据，提供用户界面和数据分析功能。

5.用户手机APP：用户可以通过手机APP对照明设备进行远程控制和监测。

三、功能设计1.远程控制：用户可以通过手机APP远程控制照明设备的开关、亮度、颜色等参数。

2.场景模式：用户可以预设不同场景模式，如工作模式、休息模式等，系统可以根据不同场景自动调整照明设备的参数。

3.时间控制：用户可以设置照明设备的定时开关。

4.节能模式：系统可以根据传感器数据判断人员活动情况，自动调整照明设备的亮度和开关状态，从而实现节能效果。

5.数据分析：系统可以对照明设备的使用情况进行分析，提供报表和图表，帮助用户了解能源利用情况，优化照明设备管理。

四、通信协议与安全性设计1.通信协议：系统采用TCP/IP协议进行数据传输，保证数据的可靠性和稳定性。

2.安全性设计：系统采用数据加密等技术，确保通信过程的安全性，同时对用户数据进行保护，确保用户隐私的安全。

五、系统优势1.高效能源利用：系统通过节能模式和定时控制等功能，可以提高能源利用效率，降低能源浪费。

2.方便管理：系统可以实现照明设备的集中管理和智能控制，方便管理人员对照明设备进行远程监控和管理。

3.数据分析：系统可以对照明设备的使用情况进行数据分析，提供报表和图表，帮助用户了解能源利用情况，优化照明设备管理。

4.灵活可扩展：系统采用模块化设计，可以根据需求进行灵活组合，满足不同场景的照明需求。

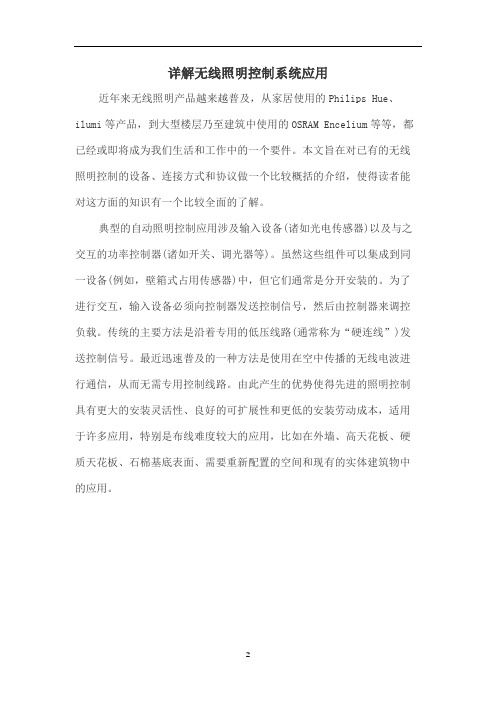

详解无线照明控制系统应用近年来无线照明产品越来越普及，从家居使用的Philips Hue、ilumi等产品，到大型楼层乃至建筑中使用的OSRAM Encelium等等，都已经或即将成为我们生活和工作中的一个要件。

本文旨在对已有的无线照明控制的设备、连接方式和协议做一个比较概括的介绍，使得读者能对这方面的知识有一个比较全面的了解。

典型的自动照明控制应用涉及输入设备(诸如光电传感器)以及与之交互的功率控制器(诸如开关、调光器等)。

虽然这些组件可以集成到同一设备(例如，壁箱式占用传感器)中，但它们通常是分开安装的。

为了进行交互，输入设备必须向控制器发送控制信号，然后由控制器来调控负载。

传统的主要方法是沿着专用的低压线路(通常称为“硬连线”)发送控制信号。

最近迅速普及的一种方法是使用在空中传播的无线电波进行通信，从而无需专用控制线路。

由此产生的优势使得先进的照明控制具有更大的安装灵活性、良好的可扩展性和更低的安装劳动成本，适用于许多应用，特别是布线难度较大的应用，比如在外墙、高天花板、硬质天花板、石棉基底表面、需要重新配置的空间和现有的实体建筑物中的应用。

图1：无线控制的概念图。

优点无线照明控制本身就具备硬连线控制系统的基本功能，而使用无线控制系统能够带来更多明显的好处：●灵活性：无线控制设备可以放置在任何需要的地方，不受布线限制，包括难以布线的区域。

独特的应用程序提供了更大的灵活性，这能有效缩短电气规划周期。

安装后也可以相对轻松地移动设备并扩展系统。

●节省劳动力和材料成本：无线控制无需专用控制线路和相关的开关支路、钢丝绳、导管和其他原材料，可加快和简化安装进程。

也无需对墙壁或天花板造成损坏，对业务运营几乎没有影响，因此无线控制非常适合于现有建筑物照明改造和街道照明等应用。

●可扩展性：随着空间需求的变化，可以轻松扩展无线照明控制系统。

无线控制的优势使这些解决方案特别适用于运行控制线路的成本太高或根本不可能的应用领域，例如户外区域、停车场、仓库等的升级改造。

灯光控制系统功能说明目录1 功能描述 (2)2 灯光控制系统特点 (2)3 中心软件功能说明 (3)3.1 软件操作方式 (3)3.2 系统控制方式 (4)3.3 灯光控制参数 (4)3.4 控制器编号与地址 (4)3.5 软件模块 (5)3.6 查询状态 (6)3.6 立即开关灯 (6)3.7 设置控制器工作方式 (7)3.7 设置控制器工作参数 (7)3.8 查看控制器工作参数 (7)3.9 增加控制器终端 (7)3.10 删除控制器终端 (7)3.11 用户管理与登录 (8)3.12 连接服务器 (8)3.13 启动终端连接 (8)3.14 设置查询间隔 (8)1 功能描述GPRS无线灯光控制系统是通过无线方式对城市路灯、景观灯、橱窗灯进行统一管理和维护的系统。

便于城市节能和城市亮化工作。

无线灯光控制系统的功能可以简单描述为：●管理中心实时控制灯光的开与关；●管理中心实时查询灯光的开关状态；●管理中心远程设置灯光控制器的开关参数，控制器自动执行程序，并根据参数进行开关操作；●灯光控制器可以脱离中心自动对灯光进行开关控制；●自动开关控制可以根据星期对灯光进行开关控制，每天可以设置多达6段开关时间；2 灯光控制系统特点GPRS无线灯光控制系统具有下列特点：●每路灯光单独控制，控制路数可增加灯光控制器控制路数可以增加，基本配置是控制2路，每一路可以单独控制，类似有两个控制器一样，可以直接增加控制的路数，如4路、6路；●中心和本地2种控制方式控制器采用中心控制和本地控制相结合的方式，本地控制可以在设置参数后独立工作，确保在通信中断、中心计算机故障、中心无人操作的情况下自动控制灯光；●中心控制可随时中断本地控制控制器在设置好参数自动运行时，中心可以随时修改参数，并可以随时用中心控制方式取代本地控制，在退出中心控制方式后，本地控制接着运行原来的控制参数；●可靠的TCP和MODBUS通信协议系统上层采用TCP通信，下层采用MODBUS通信，成熟的，使用时间长的工业通信协议，抗干扰能力强，未经认证不处理数据，保密性和抗攻击能力强；●按照星期历的控制方式可以根据星期设置一周7天，每天不同的工作方式，便于周末提前开灯，延长开灯时间等不一样的控制；●可本地设置控制参数控制器可以在中心设置和读取所有参数，也可以在本地设置参数，方便临时现场更改参数；●自动根据经纬度随季节控制控制器可以设置经纬度，然后根据经纬度和时间自动计算当地的日出日落时间，一年四季的开关灯时间完全根据真实的日出日落时间计算得来；●4种本地控制方式一周七天，每天可以设置4种不同的工作方式，4种工作方式的开关时间可以有不同的设置；●多达6段本地控制时间段为适应景观灯的多样化控制，和周末、节假日不同的控制方式，控制器可以对每天设置六段的自动控制方式，简化系统操作，提高效率，提高可靠性；●现场维修检测方便控制器现场设置空气开关，设置检测按钮，在设备检修维护时可以很方便的控制电源，并现场检测控制器状态是否正常，同时控制参数可以现场设置；●快捷的中心控制和查询通过TCP网络连接的方式对灯光进行控制，可是随时远程开关灯光，可以随时查询灯光状态，一次控制和查询的全部时间在2秒以内；●简单高效的管理软件中心管理软件可以对所有的控制器进行管理和控制，可以对某一个终端进行控制也可以对多个终端进行控制，采用GIS电子地图显示终端的实际地址，可以从地图上选择单个或者多个终端进行控制，直观而简单；●灵活的联网方式控制器和中心服务器软件连接采用多种方式，终端和用户的服务器软件之间不涉及任何第三者，所有数据直接在用户服务器软件和终端之间进行交互，保证系统的保密性和可靠性；●可多方参与控制的CS结构管理软件采用客户和服务器模式进行操作，可以多个客户端同时连接，可以从公司内部，或者公司外部连接服务器，方便系统管理。

一、什么是智能照明系统？智能照明系统是利用先进电磁调压及电子感应技术，对供电进行实时监控与跟踪，自动平滑地调节电路的电压和电流幅度，改善照明电路中不平衡负荷所带来的额外功耗，提高功率因素，降低灯具和线路的工作温度，达到优化供电目的照明控制系统。

二、智能照明系统由哪些部分组成？神鸽无线智能照明系统由系统单元、输入单元与输出单元三部分组成系统单元：用于提供工作电源，源系统时钟及各种系统的接口如PC、以太网、电话等；输入单元：主要功能是将外部控制信号换成网络上的传输信号，具体有开关，红外接收开关，红外遥控器，多功能的控制板，传感器；输出单元：智能系统的输出单元是用于接收来自网络传输的信号，控制相应回路的输出以实现实时控制。

三、产品：1)神鸽无线智能照明控制系统2)数字可寻址led驱动3)灯具4)光源四、优势：★灯光调节：用于灯光照明控制时能对电灯进行单个独立的开、关、调光等功能控制，也能对多个电灯的组合进行分组控制，方便用不同灯光编排组合形式营造出特定的气氛。

★智能调光：随意进行个性化的灯光设置；电灯开启时光线由暗逐渐到亮，关闭时由亮逐渐到暗，直至关闭，有利于保护眼睛，又可以避免瞬间电流的偏高对灯具所造成的冲击，能有效的延长灯具的使用寿命。

★延时控制：在您外出的时候，您只需要按一下"延时"键，在您出门后30秒，所有的灯具和电器都会自动关闭。

★控制自如：可以随意遥控开关屋内任何一路灯；可以分区域全开全关与管理每路灯；可手动或遥控实现灯光的随意调光,还可以实现灯光的远程电话控制开关功能。

★全开全关：整个照明系统的灯可以实现一键全开和一键全关的功能。

★场景设置：回家时，在家门口用遥控器直接按"回家"场景主要特点为：1、系统可控制任意回路连续调光或开关。

2、场景控制：可预先设置多个不同场景，在场景切换时淡入、淡出。

3、可接入各种传感器对灯光进行自动控制。

4、时间控制：某些场合可以随上下班时间调整亮度。

无线智能灯具照明控制系统的研究与应用摘要：随着时代的进步，人们对于生活品质的要求越来越高。

在这个背景下，各种各样的家居产品应运而生。

而作为其中一员的智能LED灯也逐渐走进了千家万户。

然而传统的开关控制方式已经无法满足消费者需求。

因此，本文以无线智能灯具照明控制系统进行研究，随后介绍了无线智能灯具照明控制系统的应用。

希望通过本次研究能够推动该系统的发展，为人们提供更加便捷的使用体验。

关键词：智能照明；控制系统；研究与应用引言：在当今科技发展日新月异的时代，智能化已经成为各个行业的重要趋势。

其中，智能照明系统作为居家、商业、公共场所等领域不可或缺的一部分，也迅速进入了人们的视野。

无线智能灯具照明控制系统作为智能照明系统中较为先进的一种形式，其优越性在于可以实现对大范围内的灯具进行集中控制，节省能源并提高使用效率。

本文首先研究了智能照明控制系统的概述，随后对无线智能灯具照明控制系统的应用进行了详细的探讨，以期能够更好地推动该项技术的发展。

一、无线智能灯具照明控制系统的概述无线智能灯具照明控制系统是一种基于现代通信技术和智能控制技术的新型照明系统，它使用无线通信技术与传统照明设备进行连接，通过智能手机APP或远程控制器实现对灯光的控制和调节，从而实现高效、便捷、舒适和节能的灯光照明方案。

该系统的核心技术是无线网络技术和智能控制技术，尤其是ZigBee协议技术，它不仅可以实现低功耗和高可靠性的数据传输，还可以实现对灯光的智能控制和调节。

该系统主要由以下几个部分组成：无线节点、控制器、APP等。

无线节点是连接灯具和网络通信的设备，可以通过ZigBee协议进行通信，并支持自由组网和节点管理功能。

控制器是中心节点，负责管理网络、控制节点和处理数据等任务，可以使用智能手机APP或远程控制器进行控制。

智能手机APP是用户与控制器进行交互的工具，用户可以通过APP进行远程控制和定时设置，还可以根据需要调整灯光亮度和色温等参数。

无线路灯控制系统概要简介路灯是城市中不可或缺的设施之一，为夜间行人和车辆提供安全保障。

但传统路灯控制方式却存在不少问题，诸如路灯故障难以及时发现、人力巡查工作量大、节能效果不佳等。

为了更好地解决这些问题，无线路灯控制系统应运而生。

无线路灯控制系统基于现代物联网、物联网、通信技术和人工智能等多种技术进行设计和实现。

通过无线收发模块、中央控制器、传感器等设备，可以实现对路灯的实时监测、智能控制以及故障报警等功能，大大提高了路灯的运行效率和安全性。

本文将对无线路灯控制系统的概要进行介绍，主要包括其设计原理、实现方法、功能特点以及未来发展趋势等方面。

设计原理无线路灯控制系统的设计基于物联网和通信技术，主要采用以下原理：1.硬件设计原理：主要包括无线收发模块、中央控制器、传感器等设备的设计和制造，以及网络结构的构建。

2.软件设计原理：主要包括应用软件和控制程序的设计和开发，实现路灯的实时监测、智能控制等功能。

3.系统集成原理：是将各个子系统进行有机的组合和集成，实现整个系统的协同工作。

实现方法无线路灯控制系统的实现方法主要包括以下几个方面：1.无线通信技术：采用ZigBee、WiFi、GPRS等无线通信技术，实现设备之间的数据传输和信息交换。

2.中央控制器：通过中央控制器对路灯进行远程监测和控制，实现路灯的远程控制和集中管理。

3.传感器技术：通过安装在路灯上的传感器，实现路灯运行状态、照明亮度、照明时间等信息的采集和监控。

4.数据处理技术：通过数据处理技术，对采集到的路灯信息进行处理和分析，实现故障检测、节能控制等功能。

功能特点无线路灯控制系统具有以下功能特点：1.实时监测：通过传感器对路灯进行实时监测，能够及时发现路灯故障和照明不足等问题。

2.智能控制：通过中央控制器对路灯进行智能控制，实现路灯的自动调光、定时开关、灰度调节等功能，大大提高路灯的能效。

3.故障报警：对路灯的故障进行实时监测和报警，方便问题及时处理。

照明控制系统，降低能耗和成本，帮助提供光只有在需要它的地方。

照明控制系统通常将使用的时间表，占用控制，光电控制（即日光收割）。

有些系统还支持需求响应，会自动调暗或关闭电灯，利用实用的奖励。

照明控制系统有时会合并成较大的楼宇自动化系统。

许多新的控制系统采用无线网状网的开放标准（如ZigBee的），它提供的好处，包括更容易安装（无需运行控制线）和互操作性与其他基于标准的楼宇控制系统（例如安全性）。

[ 24 ]在响应于采光技术，日光采集系统已被开发，以进一步降低能源消耗。

这些技术是有帮助的，但他们也有他们的挫折。

很多时候，快速而频繁开关上的灯和关闭可以发生，特别是在不稳定的天气条件下或阳光不足时，周围的开关照度变化。

这不仅打扰住户，还可以减少灯泡的使用寿命。

这项技术的一个变化是“差光电开关或死区”有多个照度控制开关，以免打扰住户尽可能多的[ 2 ]。

[ 25 ]每当有人是区域内的扫描，可以控制照明的占用感应器，让操作。

运动时可以不再被检测到，灯关闭。

被动红外传感器的反应的热的变化，如由移动的人创建的图案。

控制必须有一个清晰地看到被扫描的建筑面积。

门，隔断，楼梯等运动检测和降低其有效性。

最好的应用程序为被动红外占用传感器是开放的空间，被扫描的面积与一个明确的说法。

超声波传感器上面的人类的听觉范围的声音传输和监控的声音波返回所花费的时间。

一个突破的格局所造成的任何运动在该地区触发控制。

超声波传感器可以看到周围的障碍物，最好柜和货架，洗手间和开放的地区，需要360度覆盖的地区。

一些占用传感器采用被动红外和超声波技术，但通常比较昂贵。

它们可以被用来控制一盏灯，一个灯具或多个装置。

[ 26 ] <rf> Ryckaert W，LootensÇ，格尔多夫Ĵ，Hanselaer P.在建筑节能照明的标准。

能源与建筑[在线]序列。

2010年3月，42（3）:341-347。

可从学术搜索总理，伊普斯维奇，MA。
