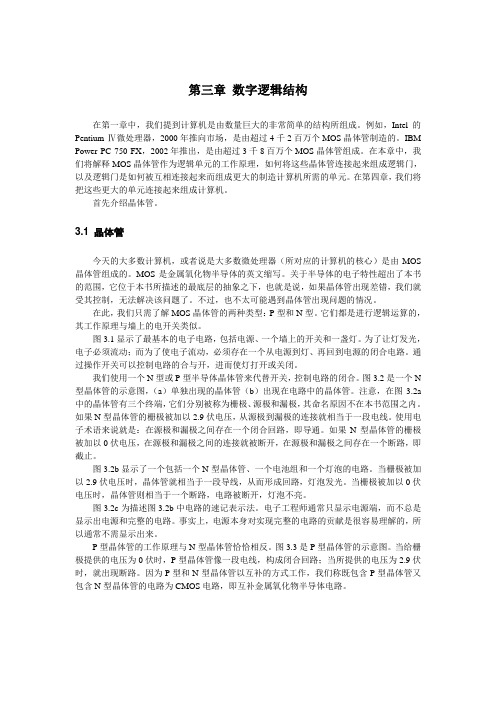

第三章数字逻辑结构在第一章中，我们提到计算机是由数量巨大的非常简单的结构所组成。
例如，Intel的Pentium Ⅳ微处理器，2000年推向市场，是由超过4千2百万个MOS晶体管制造的。
IBM Power PC 750 FX，2002年推出，是由超过3千8百万个MOS晶体管组成。
在本章中，我们将解释MOS晶体管作为逻辑单元的工作原理，如何将这些晶体管连接起来组成逻辑门，以及逻辑门是如何被互相连接起来而组成更大的制造计算机所需的单元。
在第四章，我们将把这些更大的单元连接起来组成计算机。
首先介绍晶体管。
3.1 晶体管今天的大多数计算机，或者说是大多数微处理器（所对应的计算机的核心）是由MOS 晶体管组成的。
MOS是金属氧化物半导体的英文缩写。
关于半导体的电子特性超出了本书的范围，它位于本书所描述的最底层的抽象之下，也就是说，如果晶体管出现差错，我们就受其控制，无法解决该问题了。
不过，也不太可能遇到晶体管出现问题的情况。
在此，我们只需了解MOS晶体管的两种类型：P型和N型。
它们都是进行逻辑运算的，其工作原理与墙上的电开关类似。
图3.1显示了最基本的电子电路，包括电源、一个墙上的开关和一盏灯。
为了让灯发光，电子必须流动；而为了使电子流动，必须存在一个从电源到灯、再回到电源的闭合电路。
通过操作开关可以控制电路的合与开，进而使灯打开或关闭。
我们使用一个N型或P型半导体晶体管来代替开关，控制电路的闭合。
图3.2是一个N 型晶体管的示意图，（a）单独出现的晶体管（b）出现在电路中的晶体管。
注意，在图3.2a 中的晶体管有三个终端，它们分别被称为栅极、源极和漏极，其命名原因不在本书范围之内。
如果N型晶体管的栅极被加以2.9伏电压，从源极到漏极的连接就相当于一段电线。
使用电子术语来说就是：在源极和漏极之间存在一个闭合回路，即导通。
如果N型晶体管的栅极被加以0伏电压，在源极和漏极之间的连接就被断开，在源极和漏极之间存在一个断路，即截止。
